概況及原理

海伯森HPS-LC 系列3D線光譜共焦傳感器突破傳統檢測方式的限制，為工業4.0時代提供更高測量精度、更快測量速度的光學精密檢測傳感器。針對透明玻璃薄膜的透光特性、鋰電產品的復雜曲面結構、3C電子產品的微小精密組件，以及半導體元器件等復雜材料，HPS-LC系列傳感器均能實現亞微米級的高精度3D檢測。

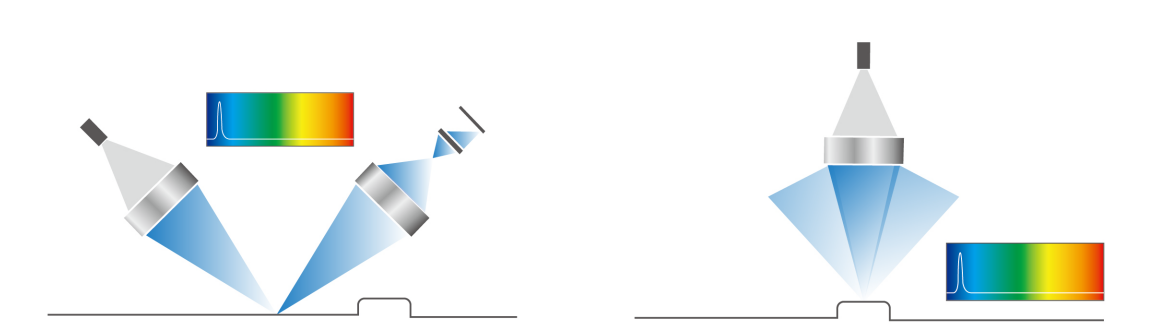

光譜共焦測量通過使用特殊透鏡,延長不同顏色光的焦點光暈范圍,形成特殊放大色差,使其根據不同的被測物體到透鏡的距離,會對應一個精確波長的光聚焦到被測物體上。通過測量反射光的波長,就可以得到被測物體到透鏡的精確距離。

反射光的光強不會影響測量結果。這意味著,無論有多少反射光從被測物體反射回來,測量的距離結果可能是不變的。因為反射光的光強僅僅取決于反射物體的反光程度。因此,采用海伯森的3D線光譜共焦傳感器,即使被測物體是強吸光材料,如黑色橡膠;或者是透明材料,如玻璃或者液體,都可以進行正常可靠的測量。

優勢

1.不受物體材質和反光影響

可檢測幾乎所有材質的物體，且對高反光面特性物體也可實現高精準測量

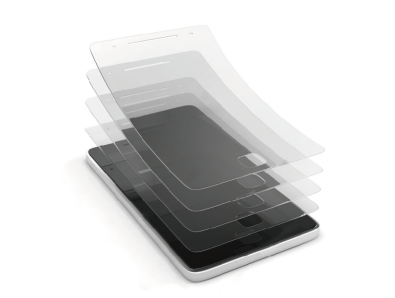

2.多層檢測

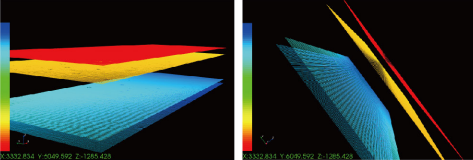

海伯森3D線光譜共焦傳感器其獨特的線光譜共焦掃描技術，可通過一次掃描顯示屏表面，即可構建多個透明層的2D與3D數據。

無論玻璃厚度如何,都能在玻璃表面及彎曲邊緣(±20.5°)上提供出色的掃描性能,并進行準確的在線缺陷檢測,例如崩邊和裂縫。

3.線掃共焦/一步到位

海伯森3D線光譜共焦傳感器具備獨特的線共焦掃描技術。一次掃描被測物表面，即可導出多種形式的外觀圖和詳細的原始數據。

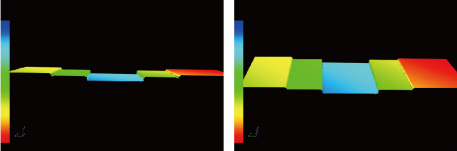

3D點云圖

2D輪廓圖

高清深度圖

高清灰度圖

詳細數據及高質量的原始圖可完美配合集成設備與復雜測量。

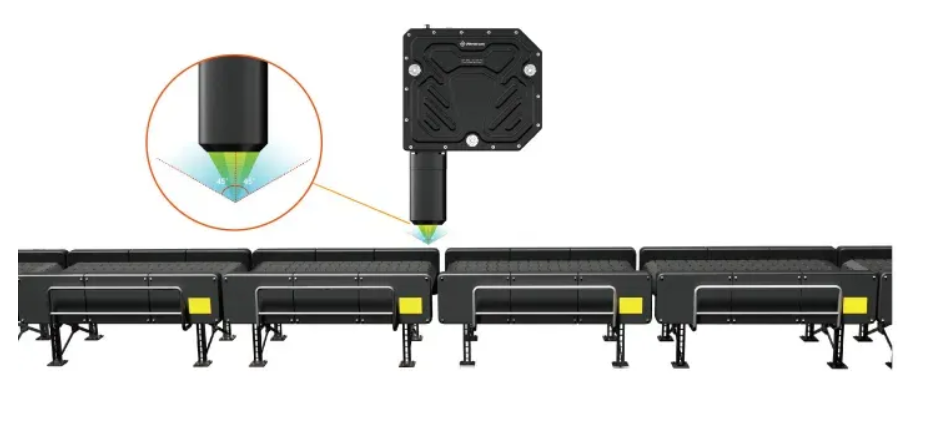

4.35000線/秒超高速掃描

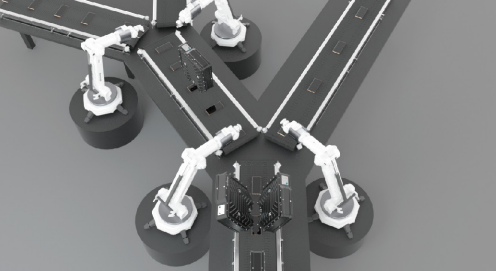

海伯森3D線光譜共焦傳感器具備最快35000線/秒的超高速掃描速度，且易于集成到定制檢測系統，可完美應用于工廠流水線/復雜且大批量的高精度掃描場景中，實現物體表面多方位的3D成像分析。

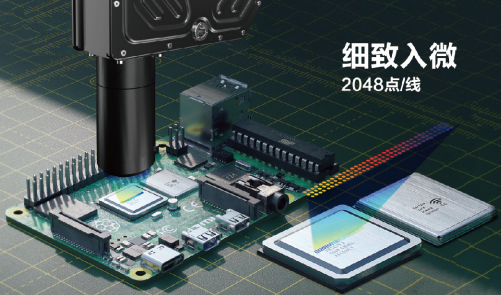

5.2048點/細致入微

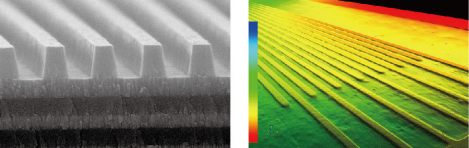

海伯森3D線光譜共焦傳感器采用2048點/線，最小1.1um間隔，可細致入微的呈現目標物形狀，還可實現細微凹陷及凸起等外觀檢查。

Z軸重復精度最高0.1um，超高精度為您提供更快、更準確的測量結果。

6.±45°超大測量角度

同軸式結構設計，入射光和檢測到的光遵循相同路徑，沒有角度差異，檢測實時性高，適合于各種幾何形狀和較大傾斜角表面的測量。

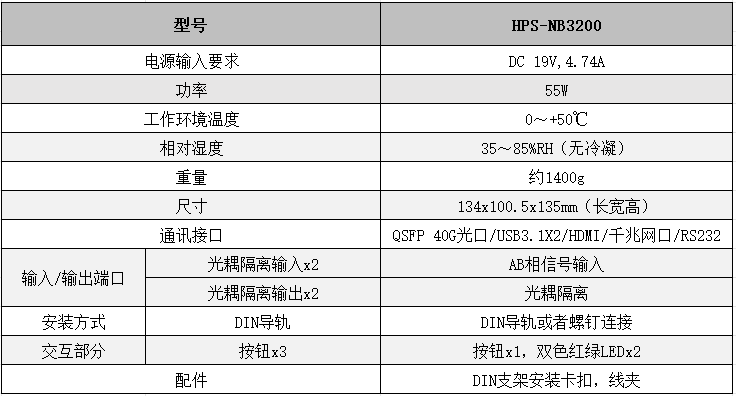

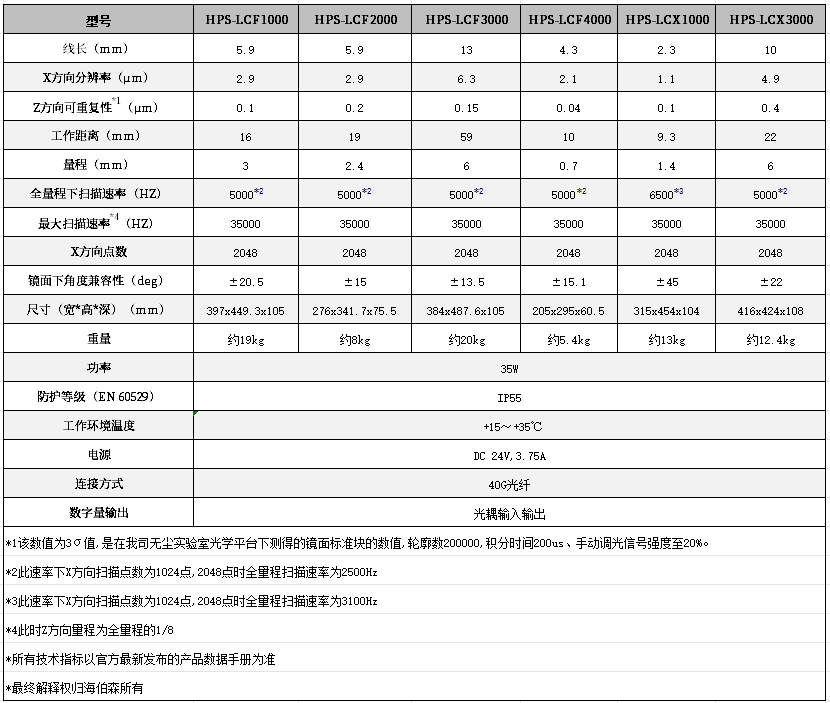

產品參數

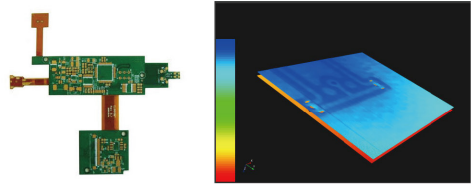

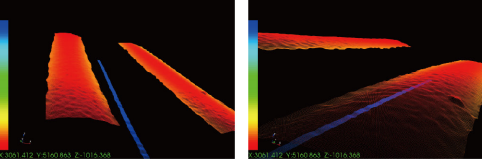

部分應用范圍
