一前言

在自動化日益普及的社會大背景下，電機在越來越多的產品中得到應用，電機的產品分類也愈發精細。其中，直流有刷電機的EMI噪聲問題在EMC領域長期存在，無論直流有刷電機的外形如何改變，應用電壓、電流怎樣變化，其EMI噪聲問題依然存在。

二電機噪聲產生的原因

電機EMI噪聲產生的原因可以歸結為兩點：

1. 換向器和電機碳刷接觸位置在不斷換向的過程中產生的電??；

2. 線圈本身的電位方向在短時間內不斷地進行切換產生的輻射噪聲。

【這兩點產生的輻射噪聲的特點】：

一個是在測試頻譜上呈現為一個雜亂無章的單支測試圖像（如下圖），另外一個是該噪聲為寬頻譜噪聲，噪聲的頻率覆蓋范圍可以從KHz級別到GHz級別，而且這些輻射噪聲是差模噪聲和共模噪聲的混合。

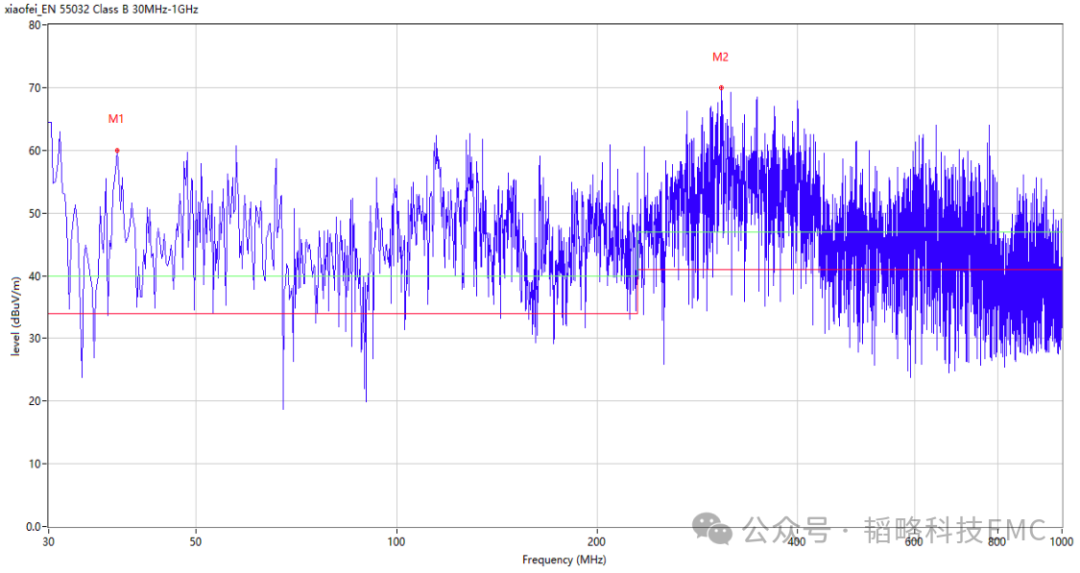

電機輻射測試數據圖（1）

在直流有刷電機應用產品中，應用電流較大的電機存在的EMI問題更為嚴重。在對電機進行EMI整改時，一旦電流過大，許多串聯在電路中的EMI措施會因無法滿足電流要求而無法應用，這樣一來，整改手段就會受到極大的局限。今天主要向大家介紹一種不依賴于電流的高效EMI濾波方案 ——BDL濾波器的應用。

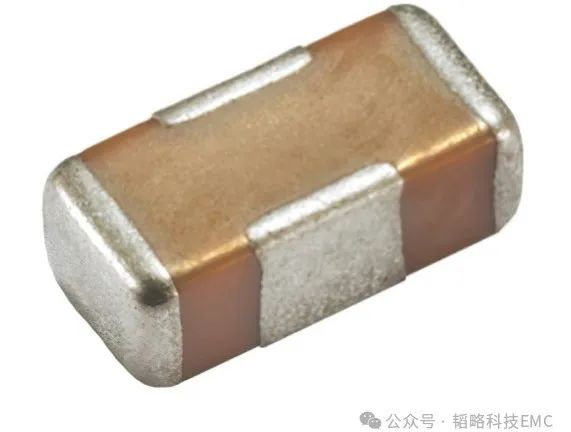

BDL濾波器外觀圖（2）

BDL 濾波器的內部結構融入了我司具有專利性質的法拉第籠結構，這使得該濾波器擁有極低的寄生電感，進而讓其濾波范圍能夠覆蓋到更高的頻率，同時具備更強的濾波深度。

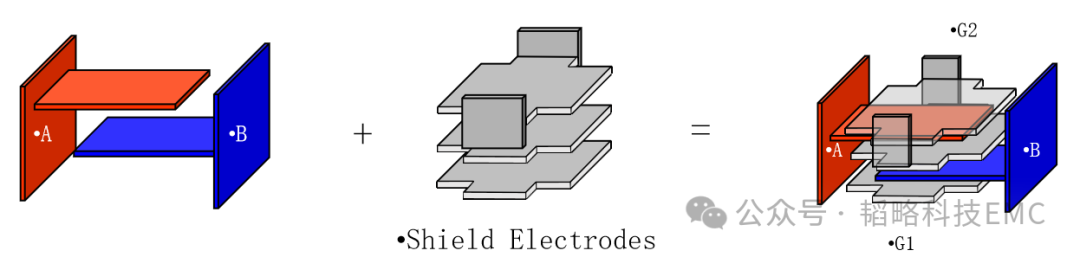

BDL濾波器內部結構圖（3）

三BDL濾波器的應用

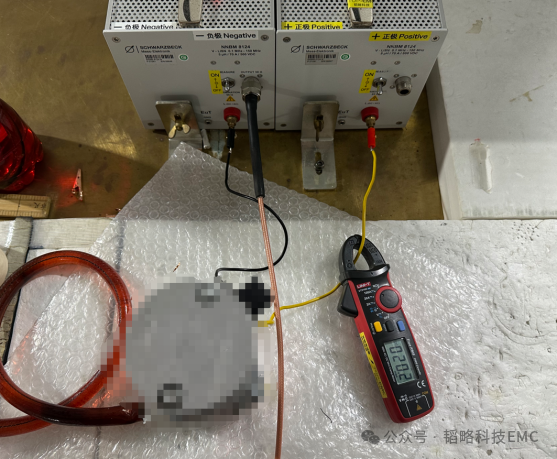

下圖為某車載液壓泵的直流有刷產品，可以看到旁邊的電流鉗顯示該產品的工作電流可以達到20A。

產品電壓法測試擺放圖（4）

該測試為電壓法測試，測試數據如下：

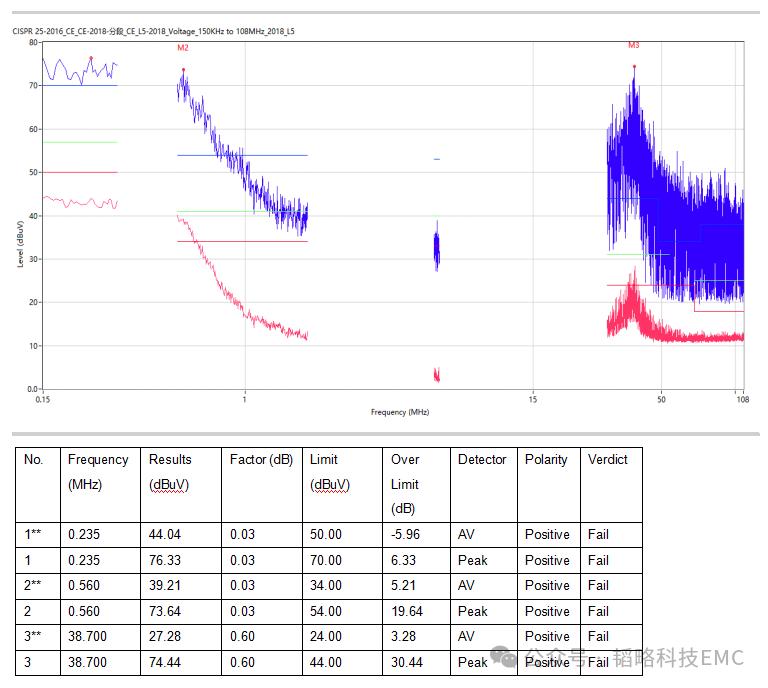

產品電壓法測試摸底數據圖（5）

【分析】：

通過該數據可以看出，該產品在低頻KHz級別超標近20個dB，在高頻部分最高超標點超標近30個dB。

【整改措施】：

BDL濾波器以并聯的形式接到電機正負極之間，此外，針對低頻段，在正負極之間增加一顆μF級電容，以此增強KHz低頻濾波能力。

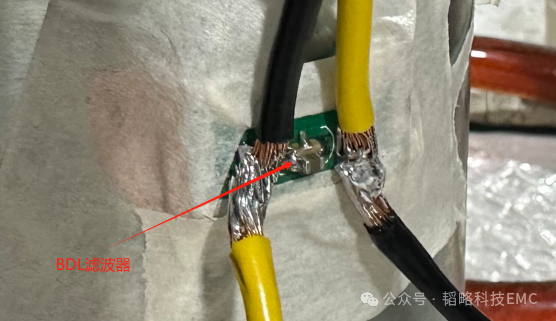

產品整改加入BDL濾波器圖（6）

【分析】：

最終，加入整改后的測試數據如下所示。從中可以看出，高頻部分的噪聲基本為實驗室底噪。BDL濾波器對最高噪聲有著30dB的衰減。由于BDL是并聯在線路上，因此沒有電流限制。

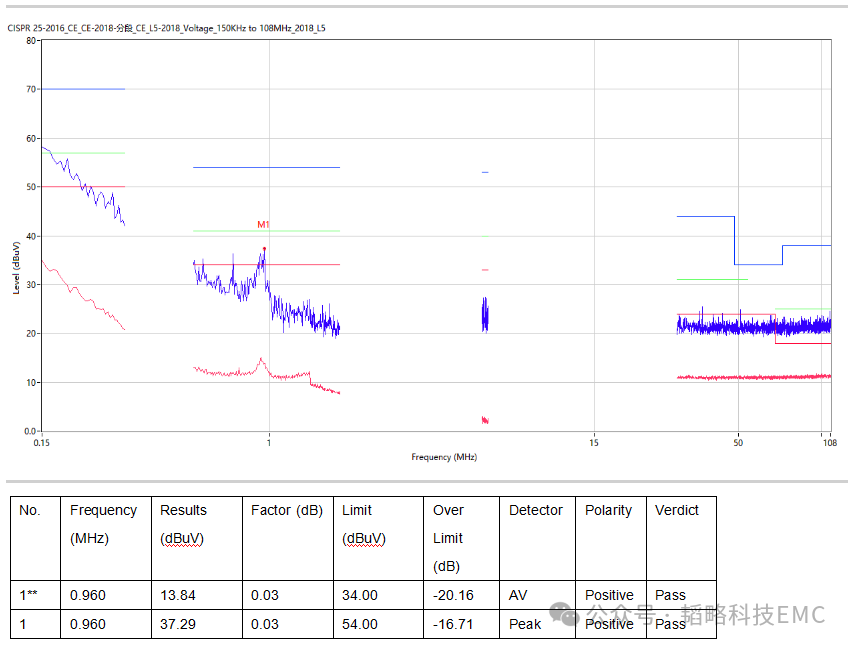

產品電壓法測試整改后數據圖（7）

四結語

BDL濾波器在直流有刷電機噪聲濾波方面效果極為優異。值得一提的是，一個BDL濾波器可替代電機原有的一組濾波組合，能夠解決產品的電流限制難題，極大地節省濾波器成本，同時有效減少其所占空間。
