本案例是通過開疆智能Profinet轉ModbusTCP網關將西門子PLC與BORUNTE機器人連接的配置案例。具體配置方法如下。

配置過程

Profinet設置

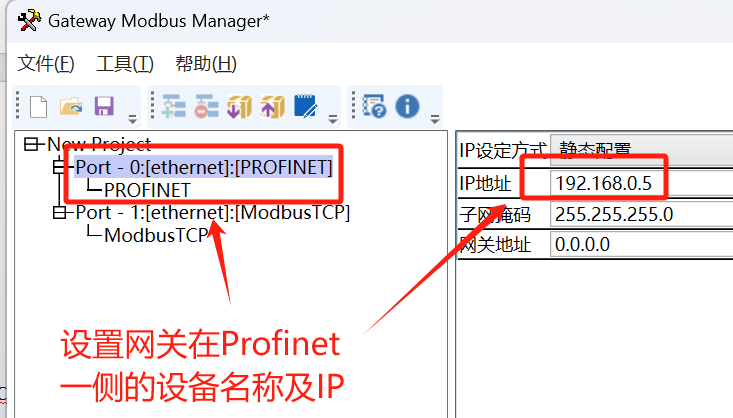

設置網關在Profinet一側的參數包括（設備名稱，IP地址等）

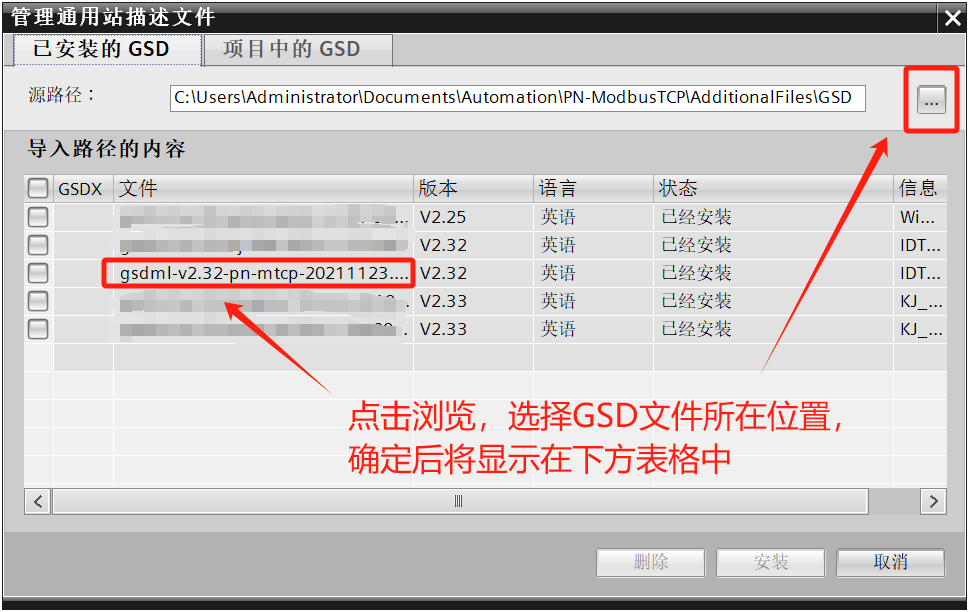

先導入GSD文件

選擇GSD所在文件夾位置（注意是文件夾位置而不是文件）

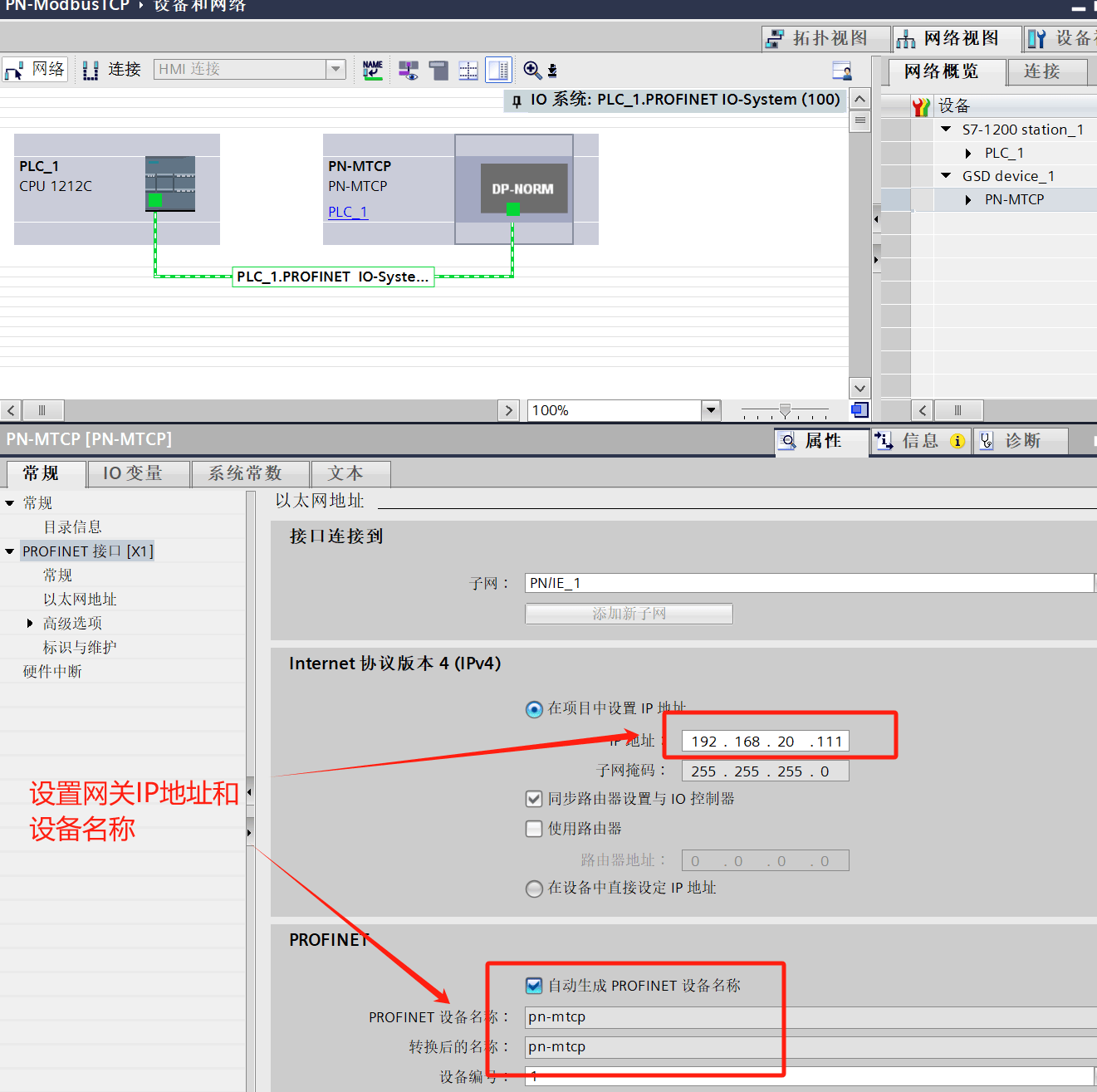

將模塊添加到組態，設置好網關在Profinet一側的設備名稱及IP地址（注意不要與ModbusTCP一側的地址沖突）

雙擊網關模塊進入設備視圖，添加網關輸入輸出對應的長度及IQ地址

ModbusTCP設置

打開Profinet轉ModbusTCP的配置軟件“Gateway Configuration Studio”

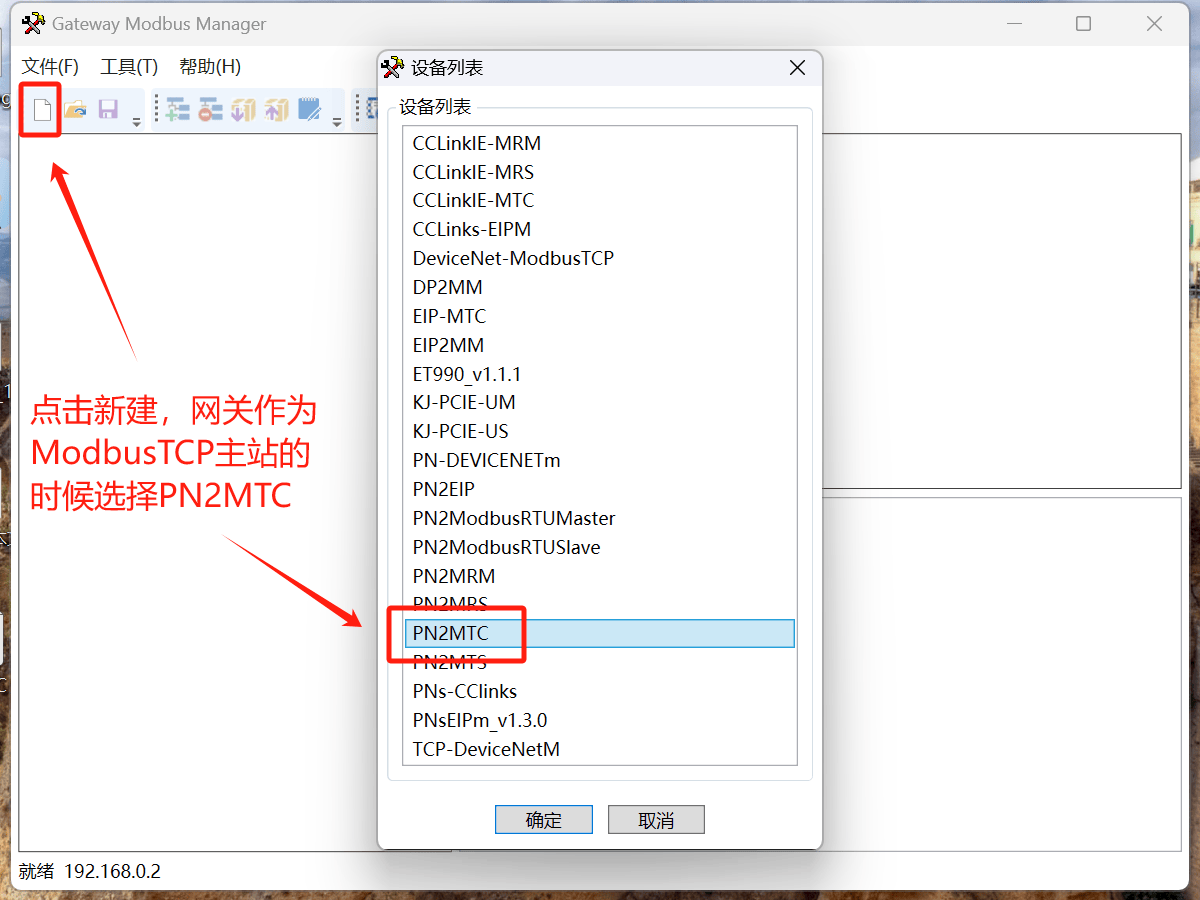

點擊新建，選擇PN2MTC

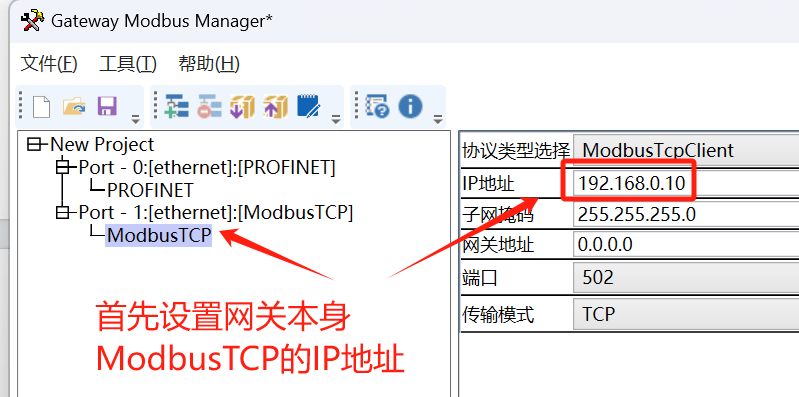

設置網關的ModbusTCP參數，IP地址，等待時間，輪詢周期等

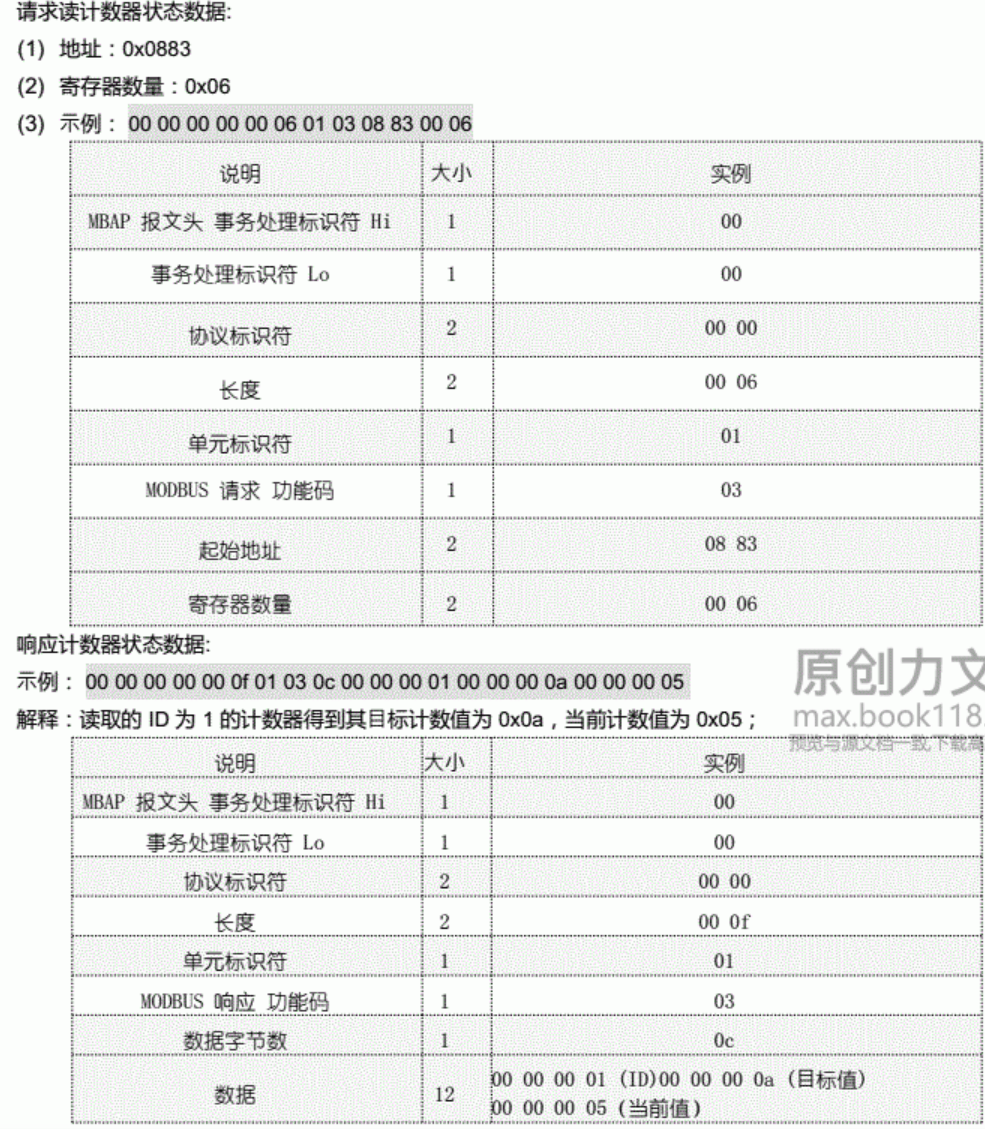

添加對應功能碼并輸入寄存器地址，如下圖讀取計數器狀態數據

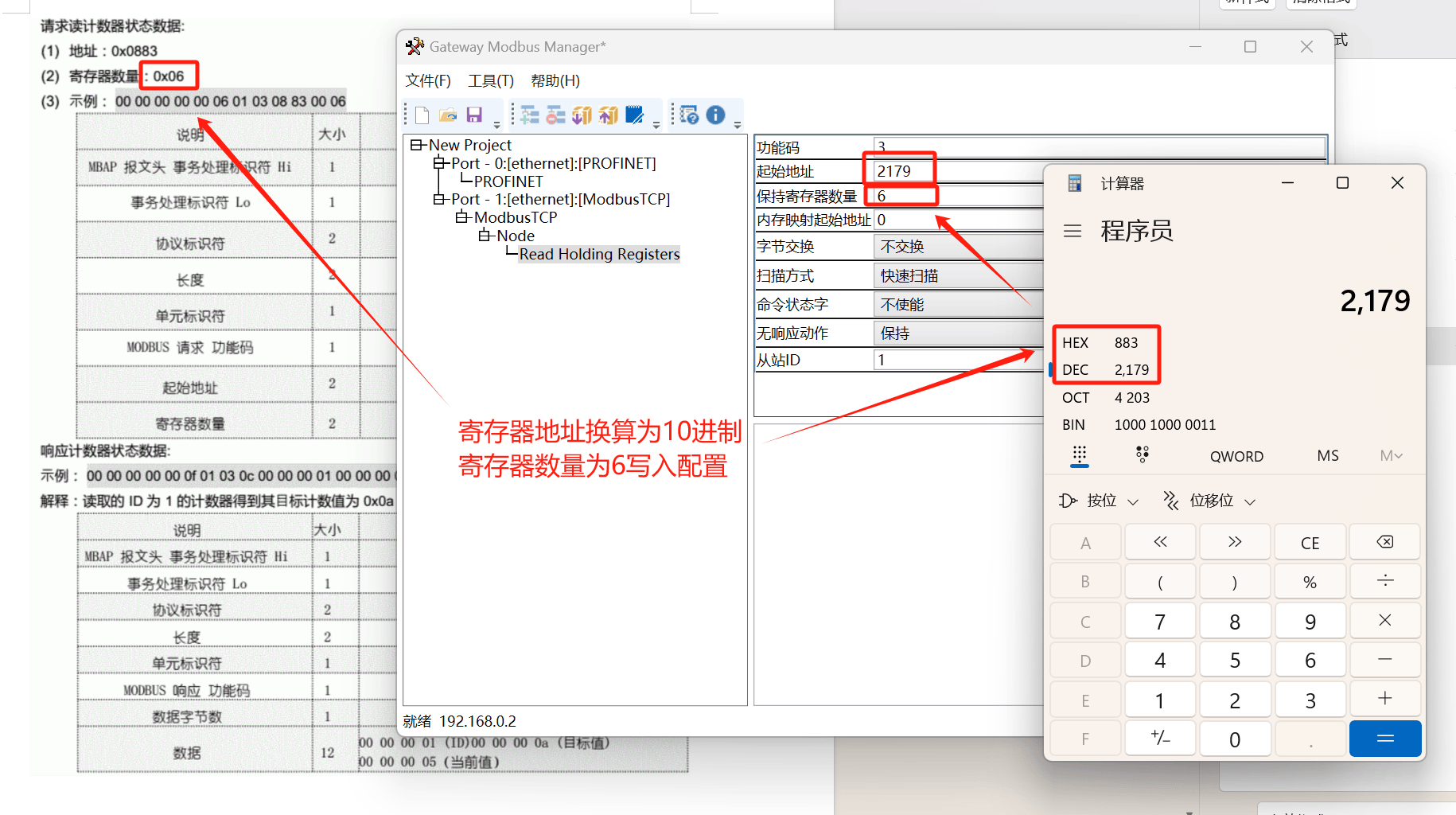

地址為0X883換算成十進制地址填寫進網關配置

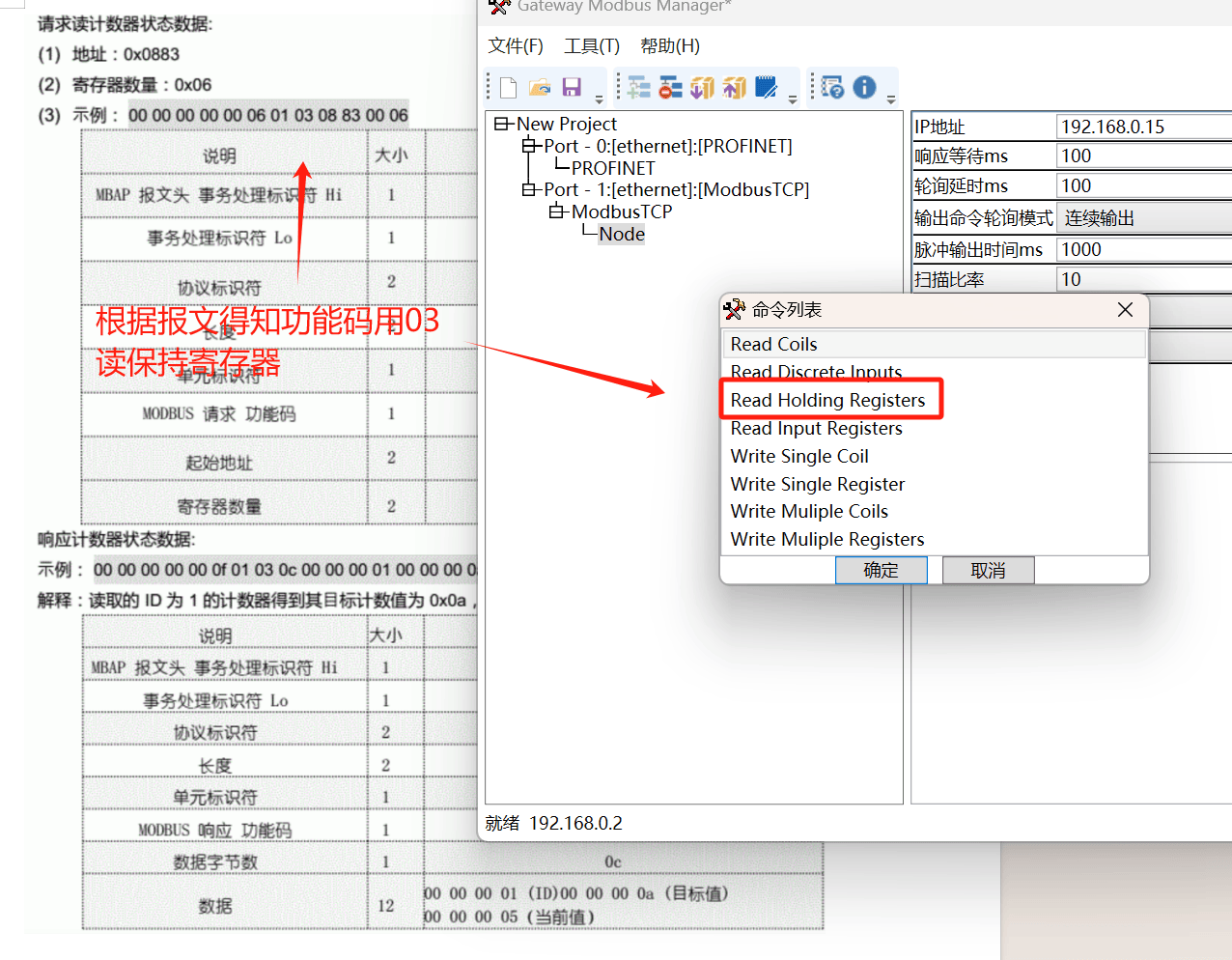

根據手冊Modbus報文添加對應功能碼

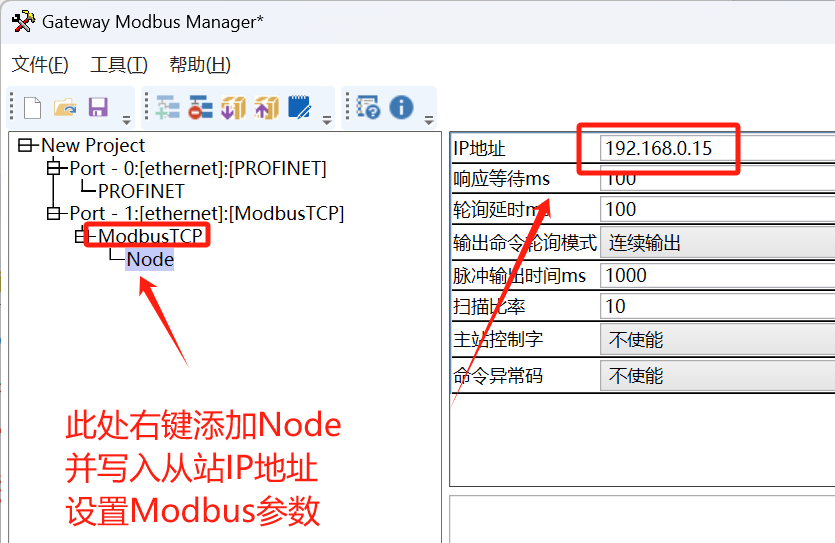

填寫modbus從站參數

下載配置進網關后配置好機器人即可正常通訊。
