一、功能實現

Wincc上位機軟件開疆智能Profinet轉ModbusTCP網關通過Modbus TCP/IP通信，將PLC集到的參數通過Profient轉ModbusTCP網關在 Wincc畫面上顯示。

二、測試環境

（1） 硬件

1. 安裝Wincc上位機軟件的PC1臺，版本不限，本示例使用的是Wincc 7.0 SP3版本；

2. Profinet轉ModbusTCP網關，型號為：KJ-PNG-206，支持Modbus TCP/IP通信；

3. 普通網線2根。

（2） 軟件

Modscan32以及上述說到的Wincc軟件。

三、步驟

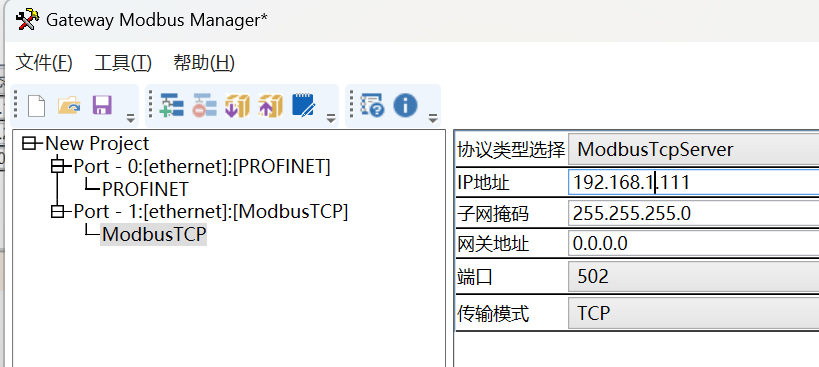

（1） 先打開網關配置軟件選擇Pn2MTS將Profinet轉ModbusTCP網關連接正確后，將網關和PC通過網線連接，給設備上電，設置網關的IP地址及網絡端口。本示例設置的地址為：192.168.1.111。如圖 1所示：

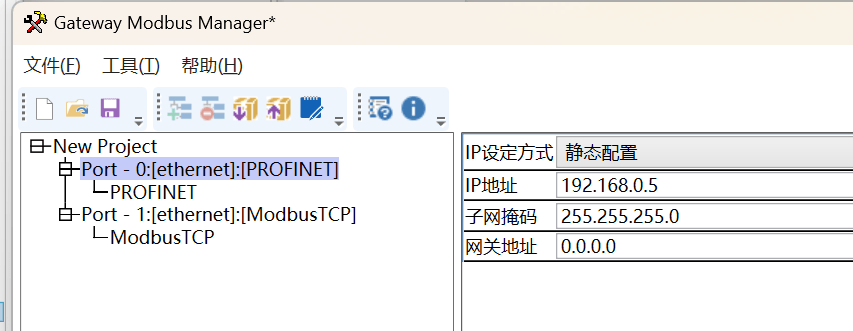

圖1/2 設置網關分別在Profinet的IP及ModbusTCP的IP地址

注意：設置好IP地址后將設置參數下載進入網關，并斷電后重啟Profient轉ModbusTCP使得配置生效。

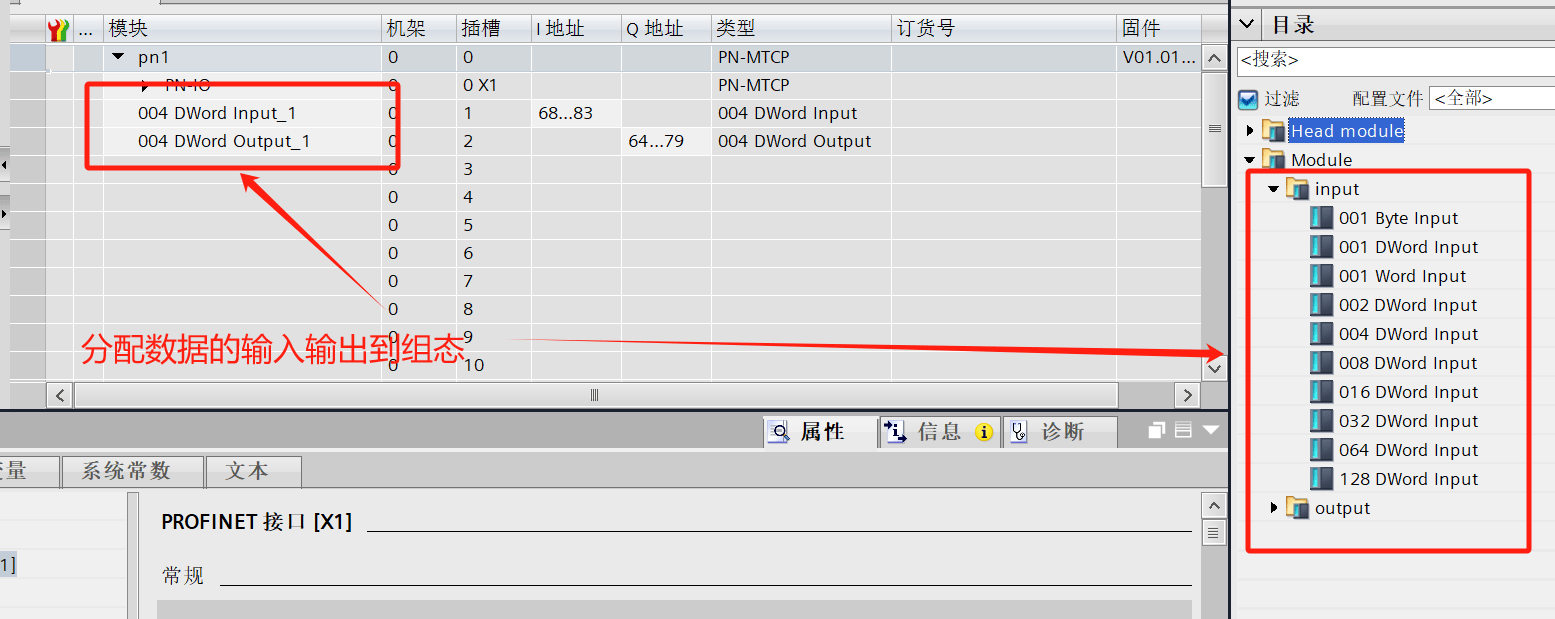

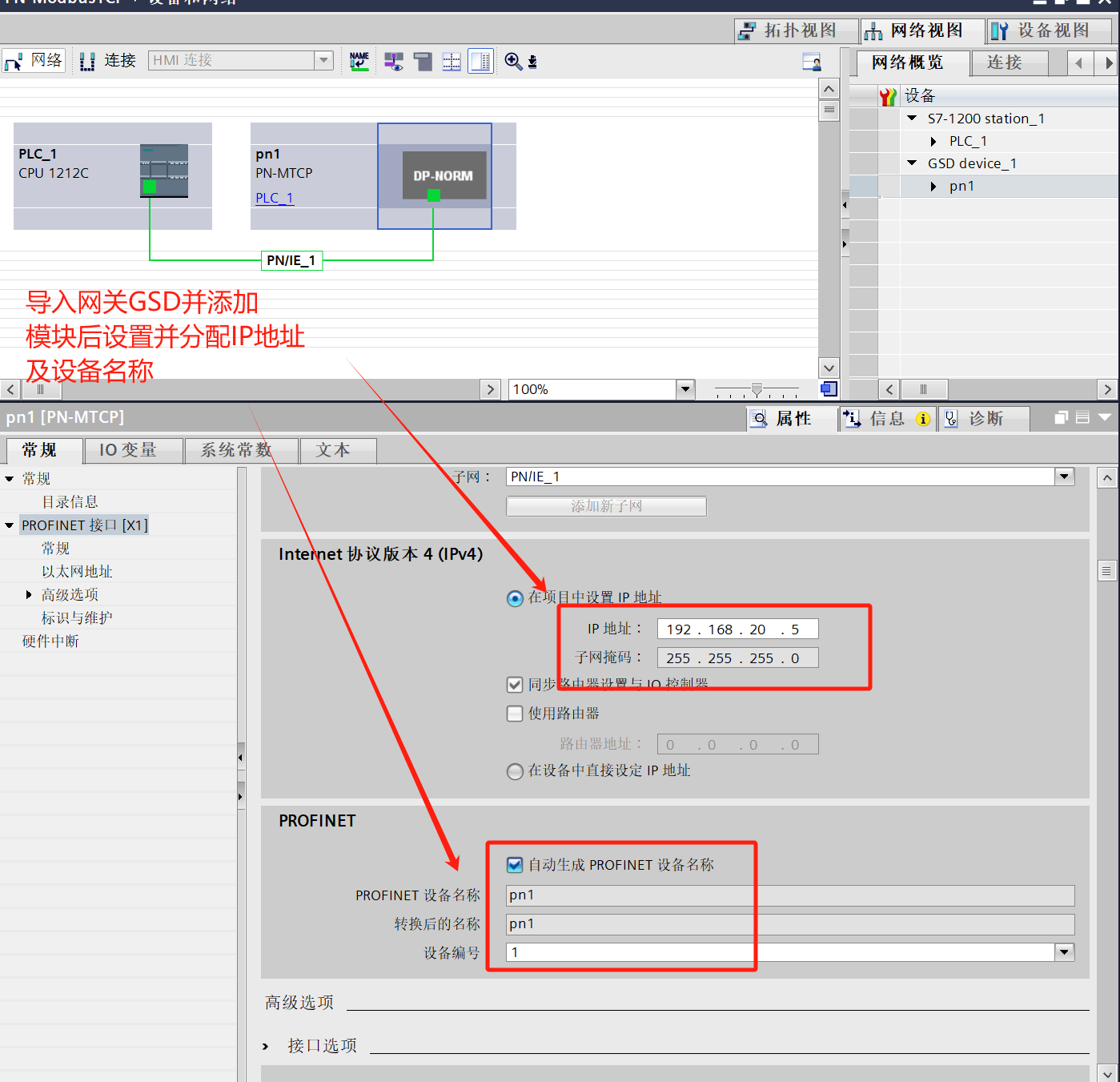

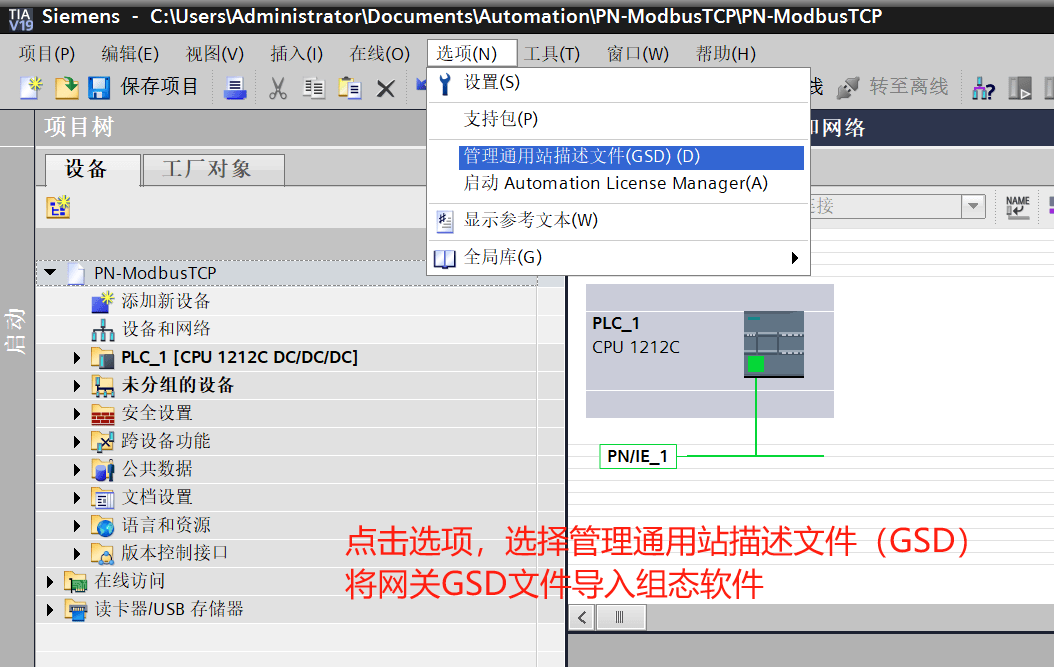

（2） 設置好網關在PLC測的設置，設置完成后觀察顯示界面正確顯示當前如圖2所示：

圖2 分配給網關數據的輸入輸出長度。

下載組態到PLC

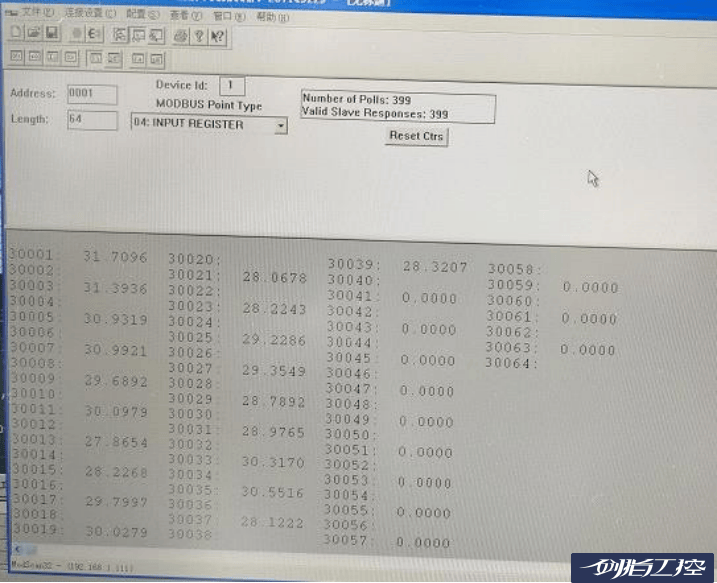

（3） 使用Modscan32軟件測試網絡通信，確保Modscan32軟件能準確讀到網關的數據。如圖3和圖4所示：

圖3

圖4 使用Modscan32測試

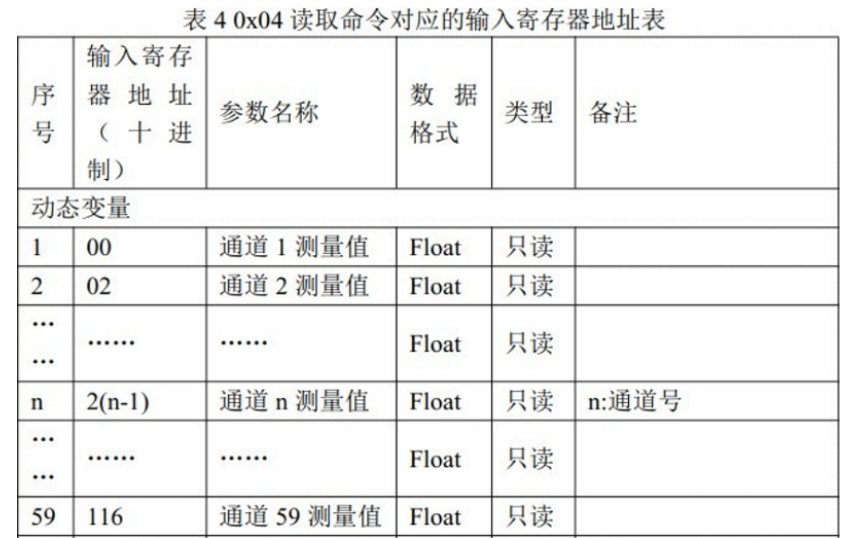

從圖3和圖4中可知：

1. 儀表通道地址需要偏移1位，功能碼為4；

2. 數據類型為浮點型，通道地址連續讀取；

3.設備地址為1，以太網IP地址為192.168.1.111

四、Wincc上位機通信設置

（1） 新建一個項目，這里省略如何新建項目步驟。

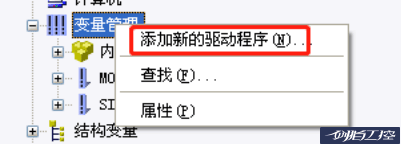

（2） 單擊選中“變量管理”，右鍵選中“添加新的驅動程序”，如下圖5所示：

圖5

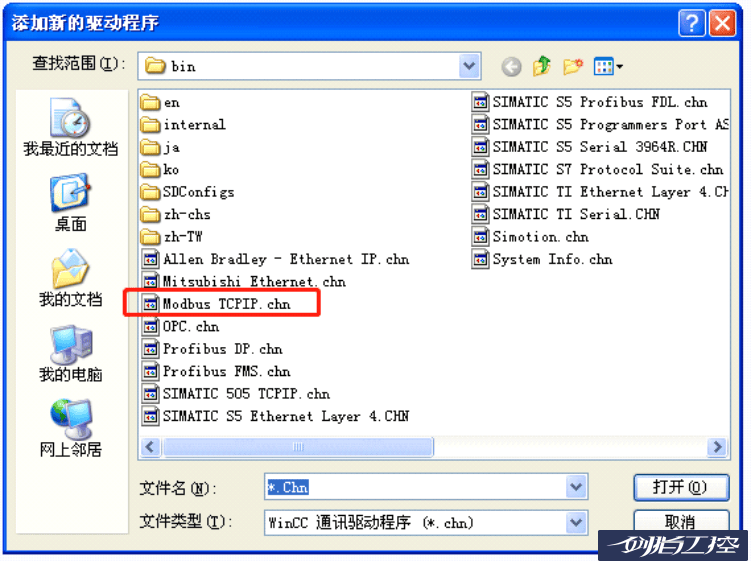

（3）在彈出的對話框中選擇“Modbus TCPIP.chn”，如下圖6所示：

圖6

（7） 在“Modbus TCP/IP單元 #1”下右鍵新建“新驅動程序的連接”，并命名為 “Temp”。并按照下圖7設置相關參數：

圖7 通信參數設置

注意：“轉換字類型數據為16位數值”這個不要勾選！

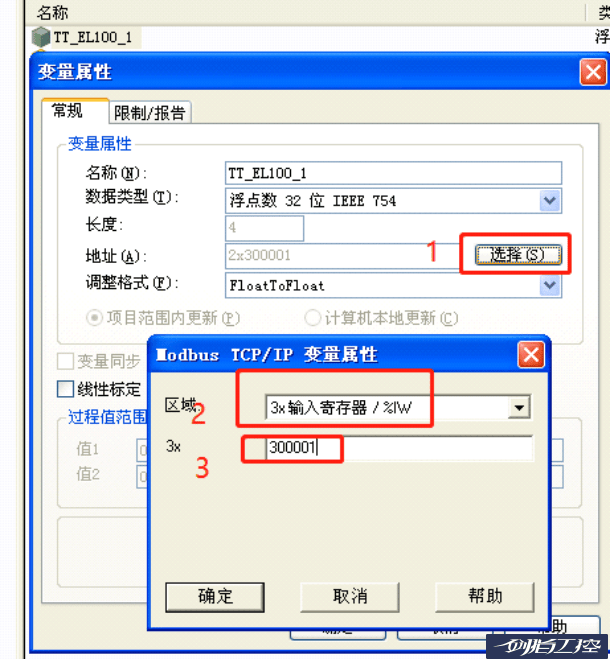

（8） 選中“Temp”右鍵，新建變量。在彈出對話框中新建一個名稱為“TT_EL100_1”的變量，數據類型為：浮點數 32 位IEEE 754，地址選擇如下圖8所示，最后點擊“確定”即可完成通信參數的設置。

圖8 變量地址設置

五、畫面組態

完成以上通信參數設置之后即可完成了無紙記錄儀和Wincc軟件之間的通信設置，畫面顯示只要在相應的操作畫面中使用IO域，激活Wincc項目即可實現數據的采集和顯示，這里不再詳述。到此Wincc與網關之間的Modbus TCPIP通信功能完成。
