開疆智能Devicenet轉ModbusTCP網關連接費斯托閥島配置案例
本案例是ModbusTCP主站PLC通過開疆智能研發的Devicenet主轉ModbusTCP網關連接費斯托閥島的配置案例，具體步驟如下。
首先配置閥島，先通過撥碼配置Devicenet從站的站地址

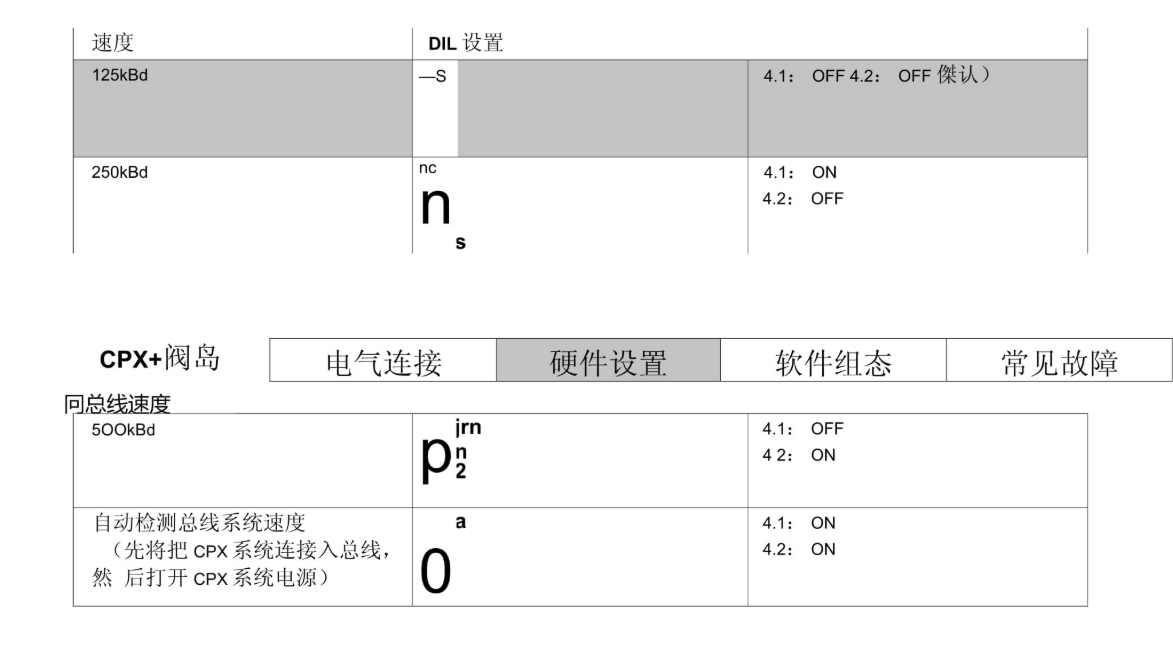

設置從站波特率，主站要與從站保持一致
設置發到的輸入輸出長度

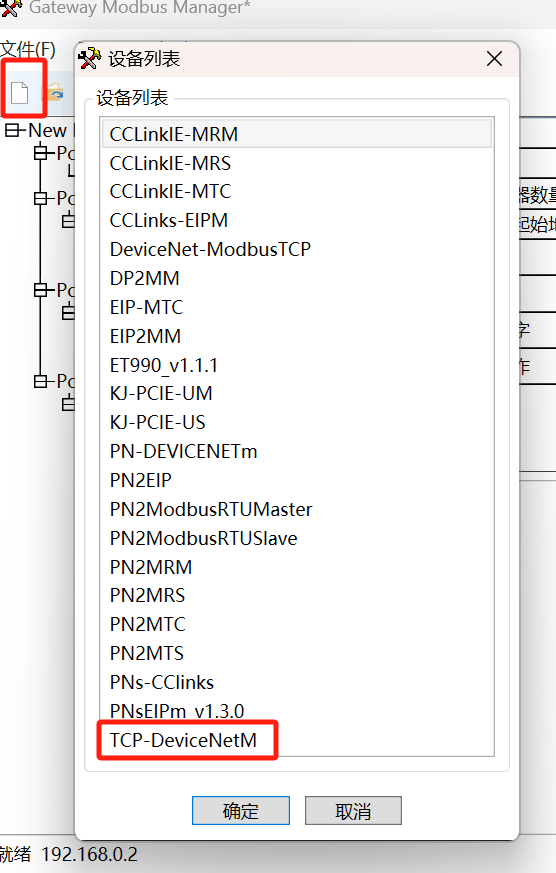

完成后打開網關配置軟件“Gateway Configuration Studio”新建項目選擇TCP-DevicenetM

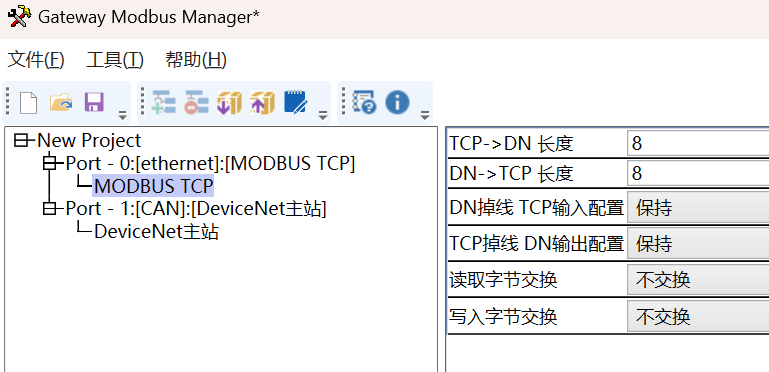

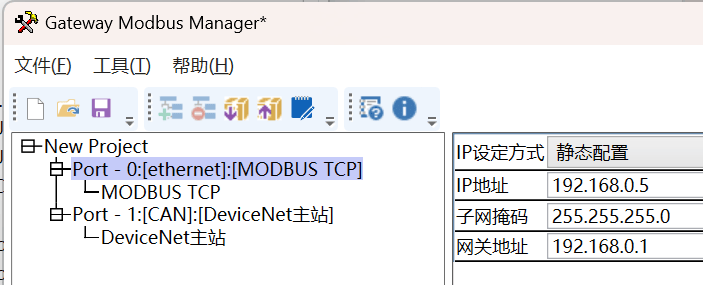

設置網關為ModbusTCP服務器時的IP地址以及輸入輸出數據長度
此處也可設置網關斷線時對數據的處理方式以及字節順序。

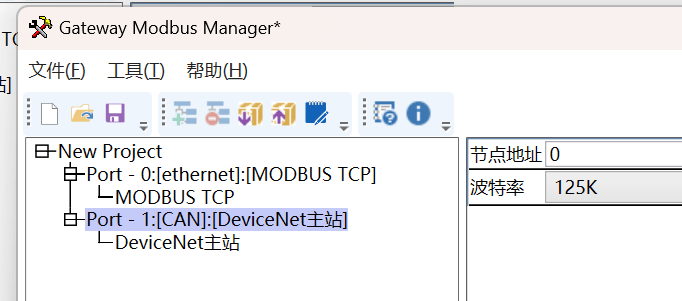

設置網關的Devicenet波特率，要與從站保持一致。

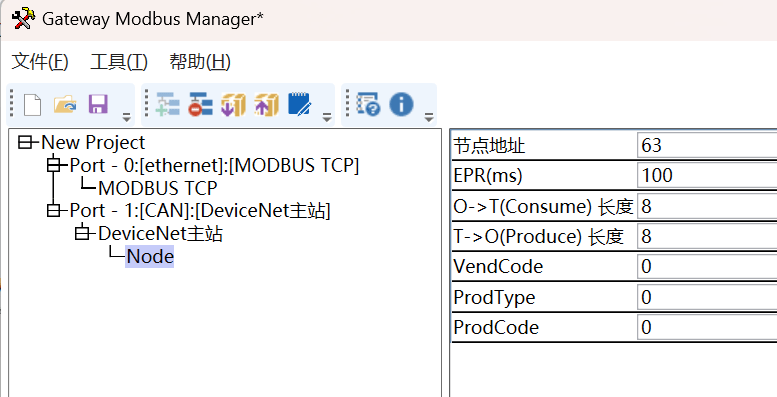

添加Node從站，打開從站EDS文件或者第三方軟件讀取devicenet參數，找到對應參數后填寫到右側表格之中。
通過ModbusTCP主站或者模擬軟件，連接Devicenet轉ModbusTCP網關，即可對費斯托閥島進行讀寫操作。
