      開疆智能Profinet轉canopen網關連接易福門（IFM）傳感器配置案例

      開疆智能網關配置案例 ? 來源：開疆智能網關配置案例 ? 作者：開疆智能網關配置 ? 2025-05-11 10:47 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      本案例是客戶想將易福門傳感器數據接入到西門子PLC的Profinet網絡之中，由于傳感器通訊協議是Canopen，而西門子PLC的通訊協議為Profinet，兩者并不兼容，所以客戶選擇開疆智能技術研發的Profinet轉canopen網關進行通訊轉換。

      硬件選擇：

      西門子PLC 型號S7-1200（1212C/DCDCDC）

      Profinet轉Canopen網關：KJ-PNG-205

      易福門傳感器：DTC-600

      配置步驟：

      打開網關配置軟件“CANopen Configuration Studio”

      新建項目，選擇PN-Canopen

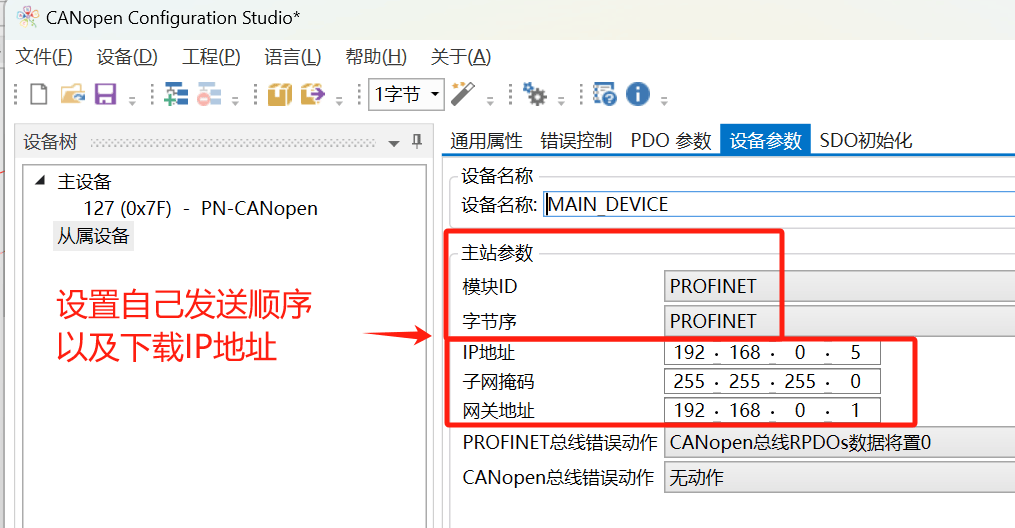

      設置字節的發送順序以及IP地址（新版本Profinet從站參數由Profinet主站軟件進行分配，此處地址功能已改為下載地址，請勿與Profinet地址沖突）

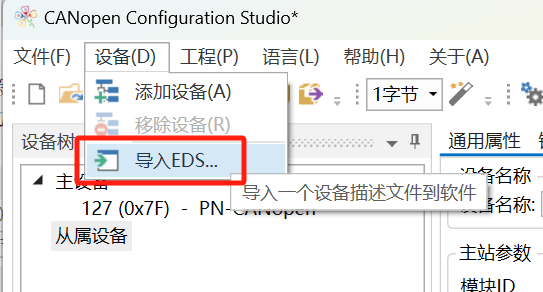

      將從站設備描述文件導入網關配置軟件。

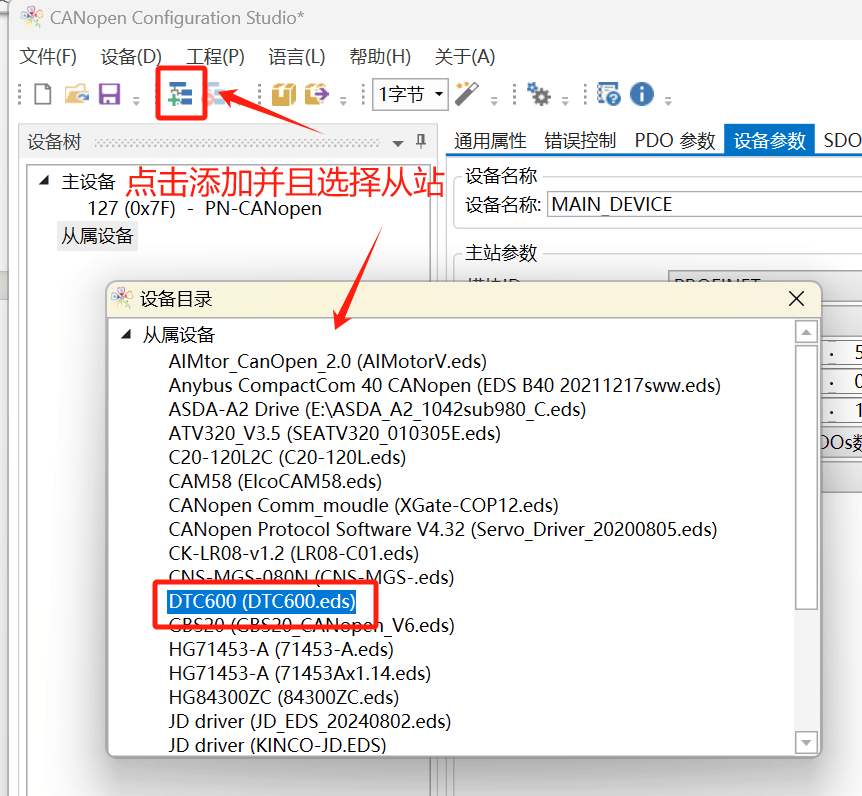

      導入后將從站添加到配置

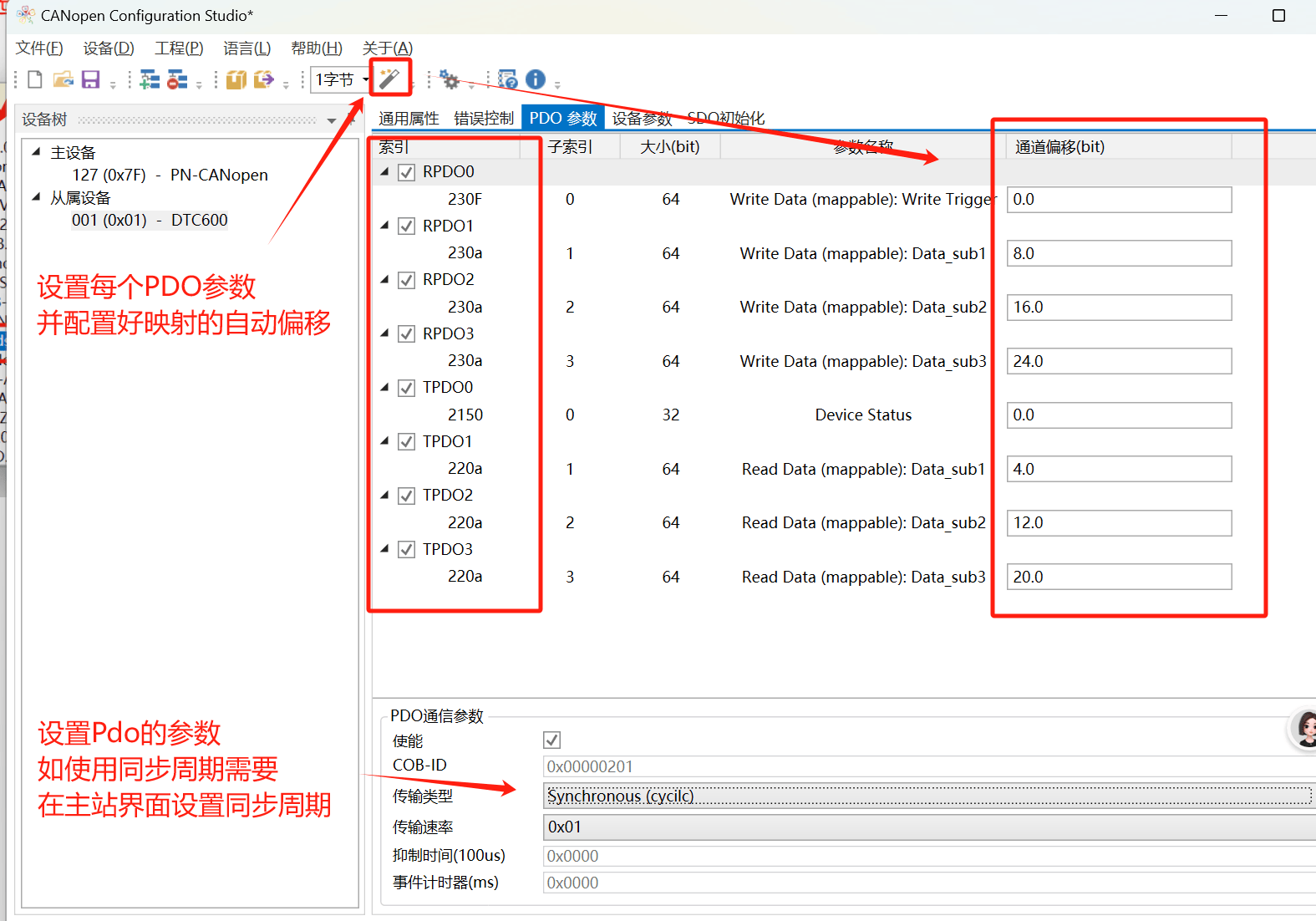

      設置好每個PDO對應的參數


      確認配置沒有問題即可將工程下載進入網關即可。

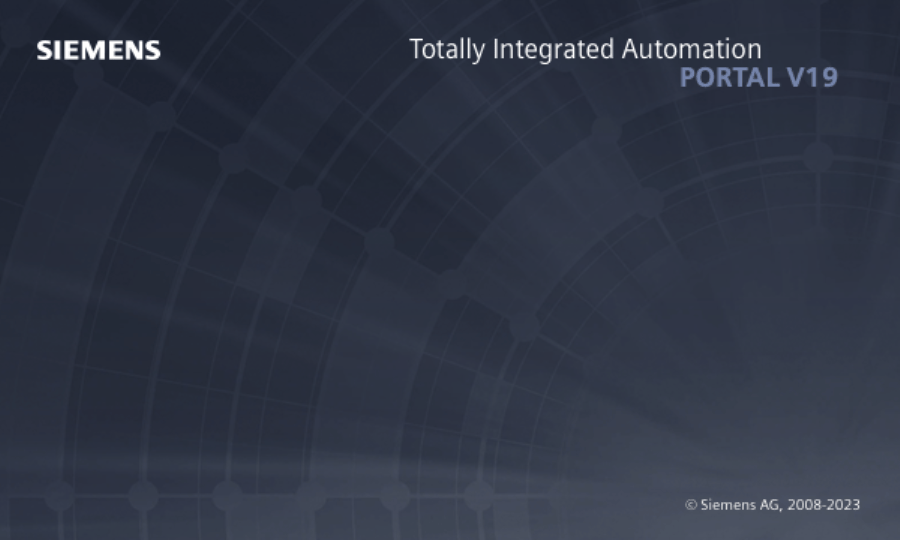

      打開西門子PLC組態軟件并新建項目。

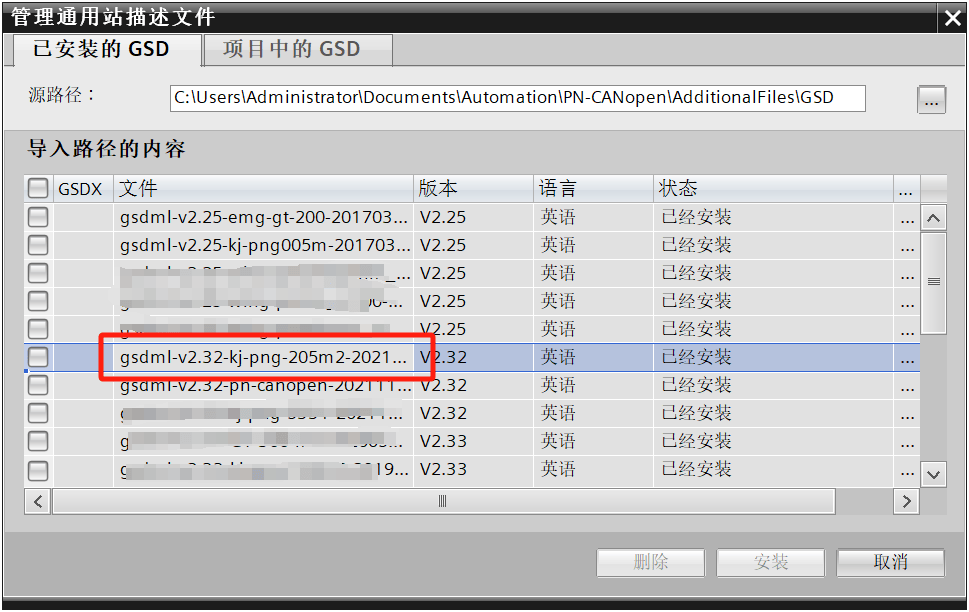

      導入網關的設備描述文件（GSD文件）

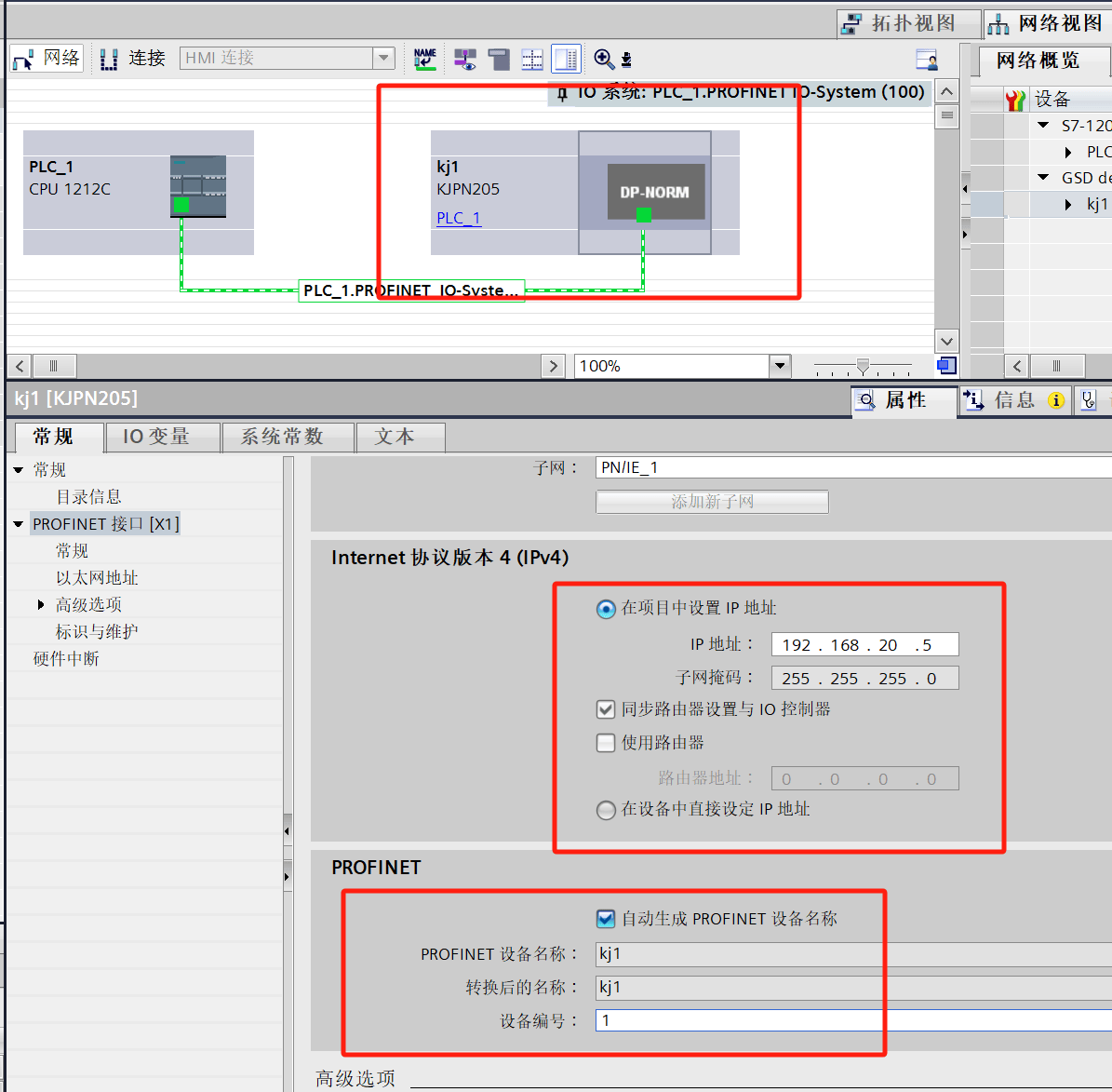

      添加網關模塊，分配好設備的設備名稱及IP地址

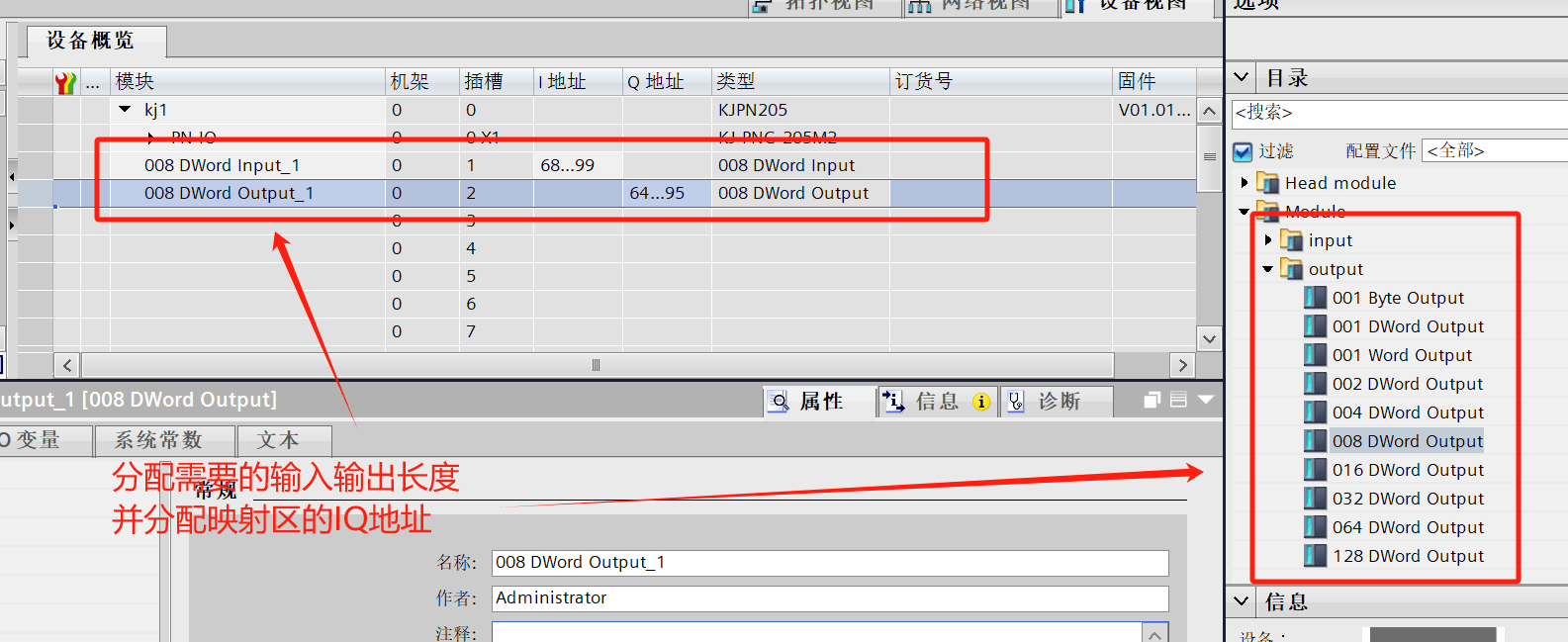

      給網關分配Profinet網絡中的映射地址


      將組態下載進PLC，并將參數分配給網關后即可正常使用。
