一.工具介紹:

本軟件可用于配置HS16P1880單片機，搭配數字型人體感應探頭(可兼容19bit與22bit兩種數據型數字探頭)，可配置多種人體感應方案，例如小夜燈、櫥柜燈、太陽能三角壁燈,降低方案的開發難度，方便用戶進行方案的快速驗證。

二.界面說明:

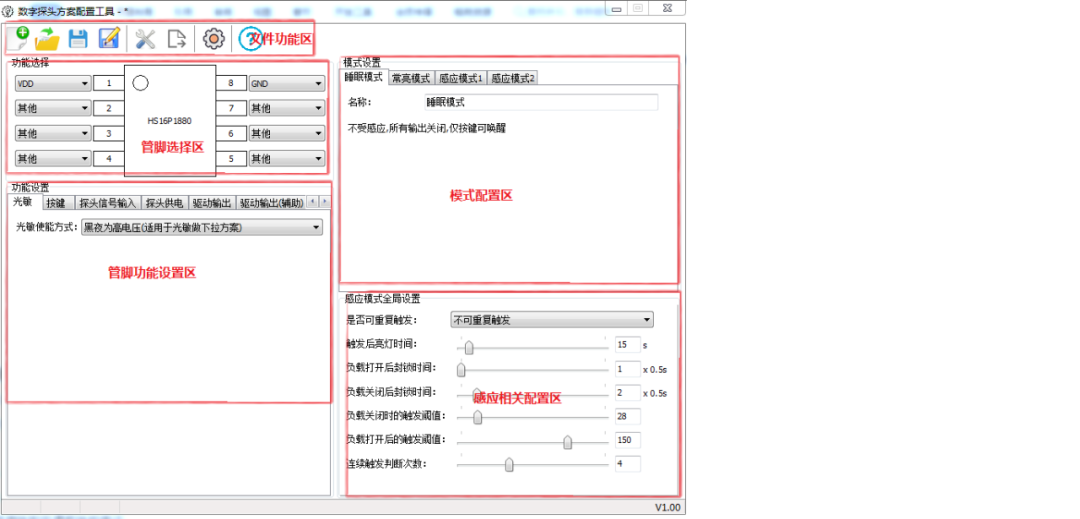

本配置工具界面如下，分為五塊區域。

三.使用流程:

一般開一個發熱釋電項目，首先要先進行功能規劃，大致是多模式櫥柜燈，還是直驅小夜燈，或者是太陽能三角壁燈。其次進行模式劃分，需要幾個模式，其中幾個感應模式，感應功能是怎樣的。然后再定管腳畫板。

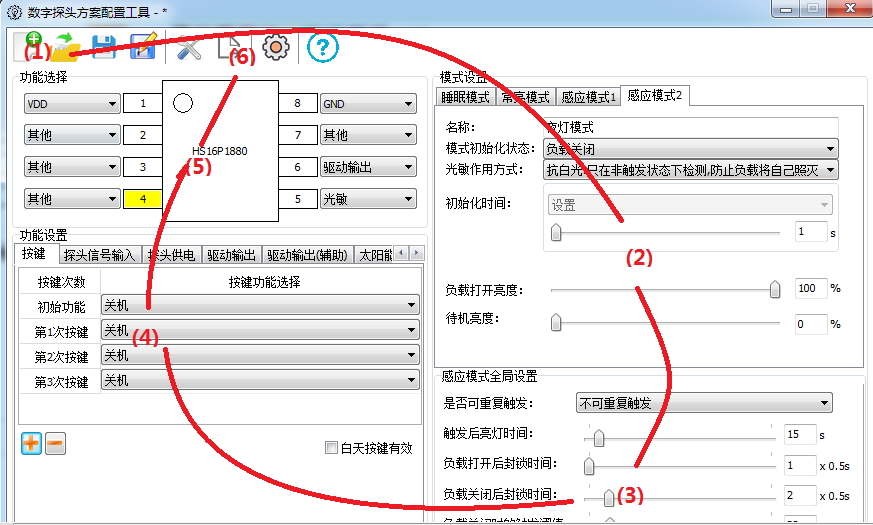

使用該軟件時，我們也建議用戶可以采用‘順時針設定式配置’：

1.新建項目

2.進行模式設置，在模式配置區將模式先都設置好

3.在感應相關配置區將感應相關選項設定好

4.在管腳功能設置區將要用到的管教功能配置好

5.將芯片管腳映射到需要的功能上

6.保存并輸出燒寫文件.ccs

最后使用燒寫軟件將燒寫文件導入燒寫器,并燒寫芯片。

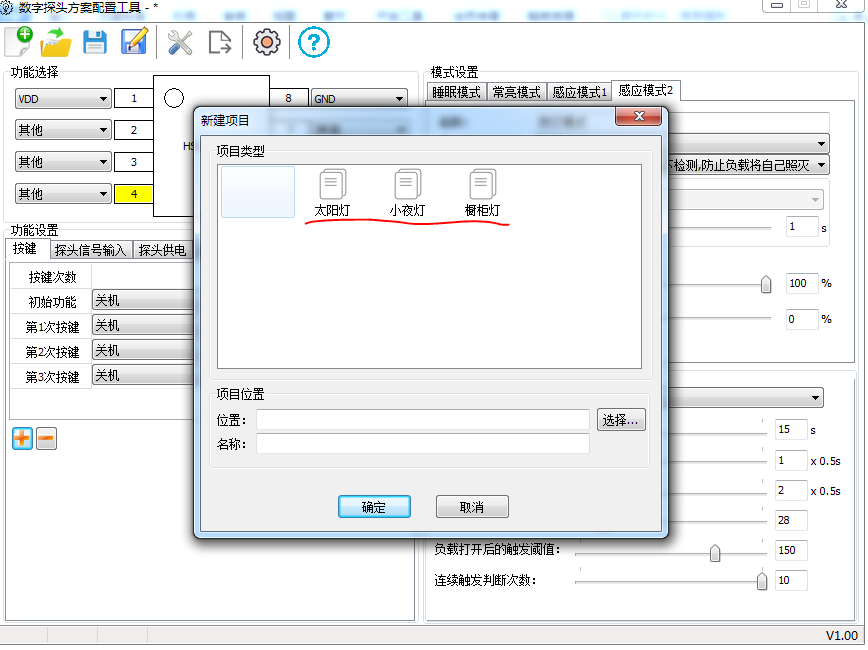

另外，為了方便用戶使用，我們準備了一些已經配置好的模版，建議用戶可以在這些模版上替換腳位/修改參數，快速得到自己需要的功能。
