熱流儀是一種用于測量材料熱流密度、熱導率、熱阻等熱學參數的專用設備。在元器件測試中,它通過模擬嚴苛溫度環境,評估電子元器件的熱性能、可靠性及耐受性,確保其在復雜工況下的穩定性。

一、熱流儀定義與核心功能

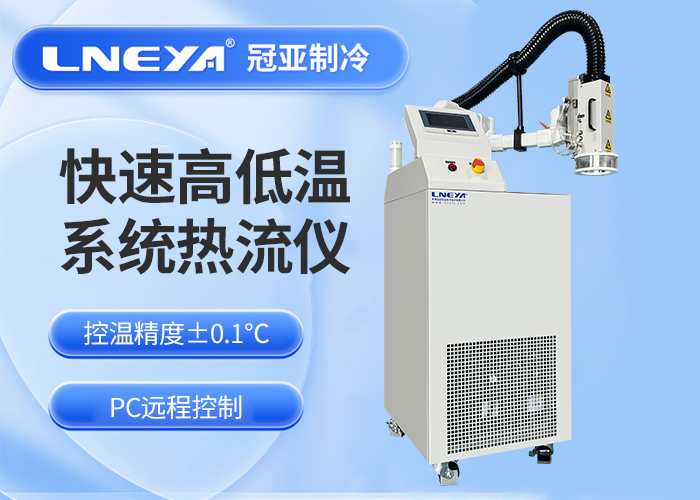

熱流儀(ThermalForcingSystem)是一種通過準確控制冷/熱空氣流,模擬嚴苛溫度環境的測試設備。其核心功能包括:
溫度循環測試:在幾秒內實現-80℃至225℃的快速溫度變化,驗證元器件在嚴苛溫度下的機械穩定性(如焊點疲勞、分層缺陷)。
熱沖擊測試:通過急劇溫度變化(如-55℃至+125℃僅需10秒),評估材料耐熱震性。
熱性能分析:實時監測元器件表面熱流密度,分析熱分布與傳輸特性,優化散熱設計。
可靠性驗證:加速壽命試驗、失效分析,預測元器件在長期使用中的性能衰減。
二、熱流儀技術優勢
1.快速溫變能力
升降溫速率可達50℃/min以上,顯著縮短測試周期,提升研發效率。
2.高精度溫控
控溫精度±0.1℃(PID+模糊算法),避免溫度波動導致測試誤判。
3.局部溫控技術
可針對PCB上的單個IC或模塊進行高低溫沖擊,不影響周邊元件。
4.多場景兼容性
支持溫度循環、熱沖擊、加速壽命試驗等多種模式,覆蓋半導體、汽車電子、航空航天等領域。
5.復合環境模擬
集成振動、濕度控制功能,滿足多應力耦合測試需求。
三、熱流儀典型應用場景
1.半導體封裝測試:
驗證芯片在-55℃~225℃循環下的焊點可靠性,預防熱疲勞開裂。
2.PCB熱失效分析:
定位電路板局部過熱區域,優化散熱設計。
3.新能源車用元器件測試:
模擬電池管理系統(BMS)在-40℃~85℃環境下的穩定性,確保嚴苛工況安全。
4.航空航天電子篩選:
通過高低溫沖擊測試,篩選出抗熱震性能不足的連接器、繼電器等元件。
四、熱流儀選購關鍵注意事項
1.明確測試需求
溫度范圍:根據元器件工作場景選擇(如汽車電子需-55℃~150℃,航天器件需-80℃~225℃)。
熱流密度:評估測試樣品尺寸(如PCB板、單個芯片)及功率密度需求。
測試精度:高可靠性場景需±0.1℃精度,一般場景±1℃即可。
2.核心性能參數
溫控精度:優先選擇PID控制算法設備,避免溫度過沖。
升降溫速率:快速迭代需求。
熱流均勻性:確保測試腔內溫差≤2℃,避免局部過熱導致測試偏差。
3.設備功能擴展性
自動化程度:支持程序化測試、數據采集與分析功能。
多通道測試:場景需支持多通道同步測試。
復合環境模擬:若需模擬振動、濕度等復合應力,需選擇集成化設備。
4.操作與維護便捷性
設備尺寸與移動性:生產車間在線測試建議選擇帶萬向輪機型。
人機交互界面:觸摸屏操作簡化流程,支持遠程監控。
維護成本:優先選擇免維護系統或低故障率設備,降低長期使用成本。
5.行業應用匹配度
定制化需求:確認設備是否支持大容積隔熱箱體、特殊夾具等定制化配置。
6.供應商支持與服務
技術支持能力:考察供應商對復雜測試場景的解決方案經驗。
售后服務響應:優先選擇提供7×24小時技術支持、備件快速供應的廠商。
通過綜合性能、場景適配及成本因素,選擇合適的熱流儀可顯著提升元器件測試的效率和可靠性。建議優先評估核心指標(如溫控能力、兼容性),再結合廠商技術支持進行決策。
-
