UCC27423 和 UCC27424 高速 MOSFET 驅動器可在 電容負載。提供兩種標準邏輯選項 – 雙反相和雙同相 司機。UCC27424熱增強型 8 引腳 PowerPAD? MSOP 封裝 （DGN） 大大降低了熱 抵抗力，以提高長期可靠性。UCC27423采用標準 SOIC-8 （D） 封裝 包。
*附件：ucc27424-ep.pdf

該驅動器采用本質上可最大限度降低擊穿電流的設計，可提供 4 A 電流 在最需要的地方提供電流 – 在 MOSFET 開關期間的米勒平臺區域 過渡。獨特的雙極和 MOSFET 混合并聯輸出級也允許高效的 在低電源電壓下提供和吸收電流。

UCC27423 和 UCC27424 提供使能 （ENB） 功能，以更好地控制作 的驅動程序應用程序。ENBA 和 ENBB 在引腳 1 和 8 上實現，以前是 在行業標準引腳布局中未使用。ENBA 和 ENBB 在內部被拉取到 VDD 系列對于高電平有效邏輯，對于標準邏輯，可以保持開路 操作。

特性

• 行業標準引腳排列
• 為每個驅動程序啟用功能
• ±4 A 的高電流驅動能力
• 獨特的雙極和 CMOS True-Drive 輸出
  級可在 MOSFET 米勒
  閾值下提供高電流
• TTL / CMOS 兼容型輸入，不受電源電壓的影響
• 1.8nF 負載時，上升時間為 20ns（典型值），下降時間為
  15ns（典型值）
• 典型傳播延遲時間為 25 ns
  （輸入下降時）和 35 ns（輸入上升時）
• 4.5V 至 15V 電源電壓
• 雙輸出可并聯以獲得更高的驅動
  電流
• 采用耐熱增強型 MSOPPowerPAD? 封裝，R 為 4.7°C/WθJC
• 支持國防、航空航天和醫療應用
  • 受控基線
  • 一個裝配/測試站點
  • 一個制造工地
  • 延長產品生命周期
  • 延長產品變更通知
  • 產品可追溯性
• 應用
  • 開關模式電源
  • DC/DC 轉換器
  • 電機控制器
  • 線路驅動器
  • D 類開關放大器

參數

方框圖

一、產品概述

UCC-EP 是一款雙路 A 高速低側 MOSFET 驅動器，具有使能功能。它專為開關模式電源、DC/DC 轉換器、電機控制器、線路驅動器和 Class-D 開關放大器等應用設計。UCC-EP 提供行業標準的引腳布局，支持雙路獨立輸出，每路輸出可提供高達 ±A 的峰值電流，適用于驅動大容性負載。

二、主要特性

• ?雙路獨立輸出?：每路輸出均可獨立控制，適用于復雜電路中的多 MOSFET 驅動需求。
• ?高速性能?：具有 ns 的典型上升時間和 ns 的典型下降時間，支持高頻開關應用。
• ?高電流驅動能力?：每路輸出可提供 ±A 的峰值電流，滿足大容性負載的快速充放電需求。
• ?使能功能?：集成使能引腳（ENBA 和 ENBB），可獨立控制每路輸出的使能狀態，提高電路靈活性。
• ?TTL/CMOS 兼容輸入?：輸入信號兼容 TTL 和 CMOS 電平，便于與多種控制芯片接口。
• ?熱增強型封裝?：采用 MSOP- PowerPAD 封裝，具有優異的熱散性能，確保長時間穩定運行。

三、引腳配置與功能

• ?ENBA/ENBB?：使能引腳，用于控制對應輸出通道的使能狀態。
• ?INA/INB?：輸入引腳，接收控制信號，控制對應輸出通道的輸出狀態。
• ?GND?：公共地引腳，為所有信號提供參考地。
• ?OUTA/OUTB?：輸出引腳，分別對應兩路輸出通道，用于驅動外部 MOSFET。
• ?VDD?：供電引腳，為驅動器提供工作電壓。

四、電氣特性

• ?供電電壓范圍?：.V 至 V，寬電壓范圍適應不同應用場景。
• ?輸出電流?：每路輸出可提供 ±A 的峰值電流，滿足大容性負載需求。
• ?上升/下降時間?：典型值為 ns/ns，支持高頻開關操作。
• ?使能閾值?：具有邏輯兼容的閾值和遲滯特性，確保穩定可靠的使能控制。

五、應用信息

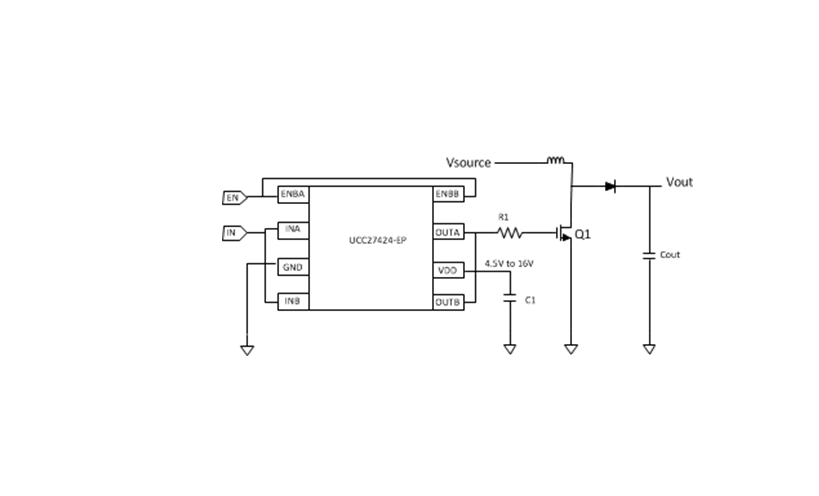

• ?典型應用?：適用于開關模式電源、DC/DC 轉換器、電機控制器等需要高速、高電流驅動能力的場景。
• ?設計考慮?：在布局時應盡量減小寄生電感，將驅動器靠近 MOSFET 放置，并使用低電感的旁路電容以提高電路性能。
• ?驅動能力測試?：文件提供了源電流和沉電流的測試電路和測試結果，驗證了驅動器的高電流驅動能力。

六、封裝與訂購信息

• ?封裝類型?：MSOP- PowerPAD 封裝，具有優異的熱散性能。
• ?訂購信息?：提供了詳細的訂購代碼和封裝信息，方便用戶選擇和采購。
