介紹

西門子 CFC（Continuous Function Chart）是一種圖形化的編程語言，主要用于西門子自動化系統（如 SIMATIC PCS 7、TIA Portal 等）中的過程控制和邏輯設計。它基于功能塊和數據流的概念，適合連續過程控制、復雜邏輯和信號處理任務。

核心特點：

圖形化編程：通過拖放預定義功能塊（如 PID、數學運算、邏輯控制等）并通過連線連接輸入/輸出，直觀高效。

數據流驅動：執行順序由功能塊間的數據依賴關系自動決定，無需手動排序。

模塊化設計：支持功能塊復用，適合大型工業項目。

無縫集成：可與梯形圖（LAD）、結構化文本（SCL）等混合編程。

典型應用：

過程控制（化工、能源）

閉環調節（PID控制）

信號處理與報警管理

總之，CFC 是西門子自動化系統中高效、直觀的圖形化控制語言，尤其適合流程工業。

下面將通過一個電機啟停控制示例對 TIA Portal CFC 編程實際操作進行簡要介紹。

安裝 CFC 軟件

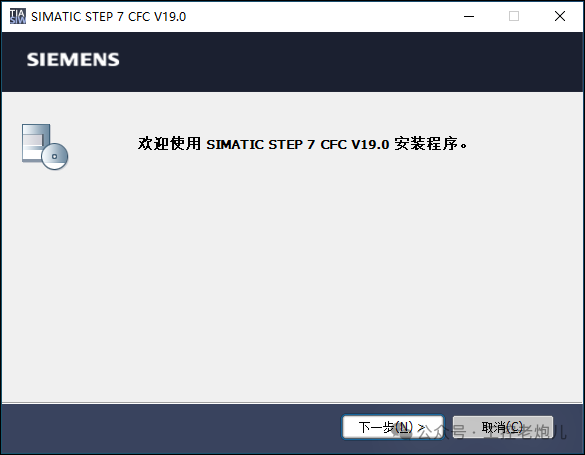

請使用 TIA Portal CFC 獨立安裝包進行安裝。

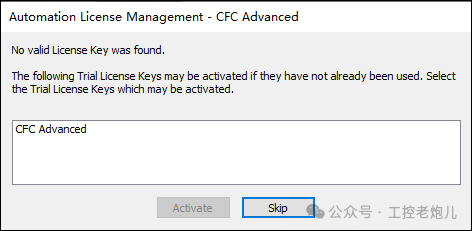

對 CFC 進行授權，否則使用時會出現以下提示。

添加 PLC 設備

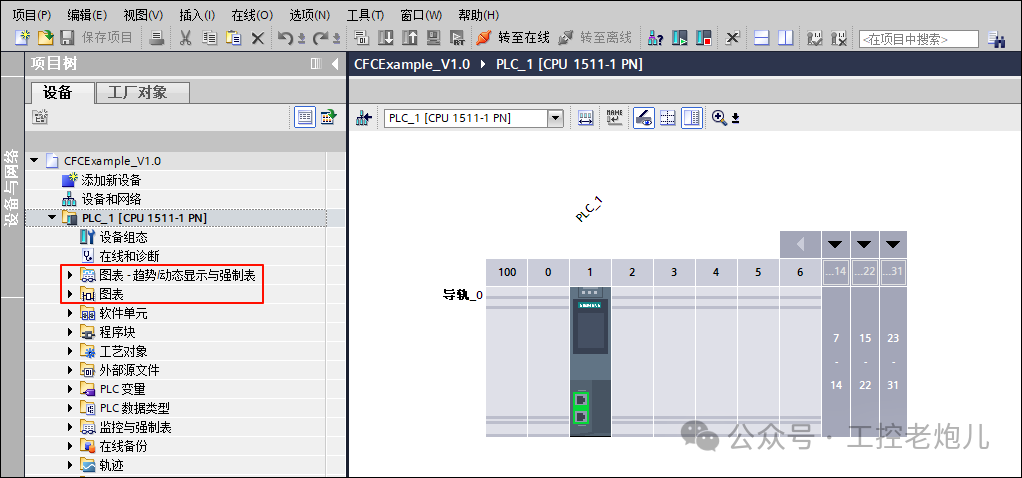

添加 CPU 1511-1 PN，安裝了 CFC 軟件后，在左側項目樹中會出現“圖表”內容。

CFC 圖表編程界面介紹

可以在其中創建和管理 CFC 圖表。雙擊“添加新圖表”。

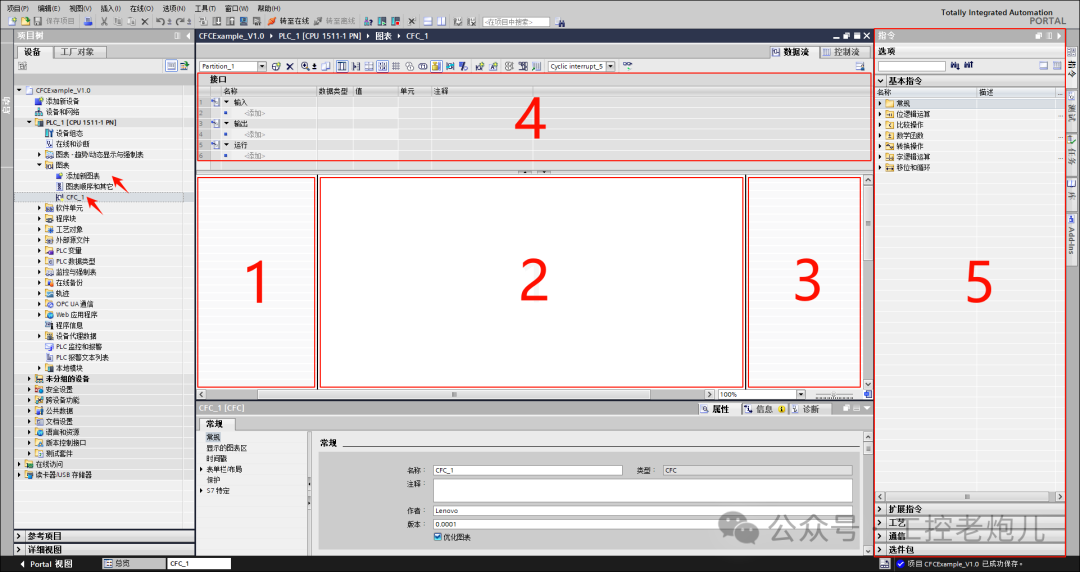

CFC 編程界面由五個部分組成：

輸入區：程序的所有輸入信號將放置于此區域，可從此處將輸入信號連接至其它功能塊。

工作區：用于放置和連接功能塊的核心區域。

輸出區：程序的所有輸出信號將放置于此區域，可從此處將輸出信號連接至其它功能塊。

圖表接口：用于定義圖表接口（輸入、輸出等參數）的配置區域。

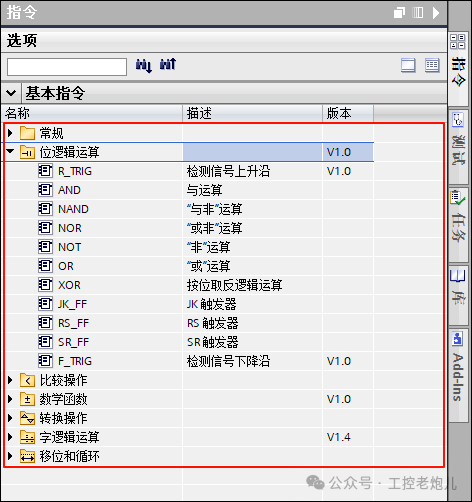

指令集：列出 CFC 語言支持的所有可用指令列表。

與 TIA Portal 中的其它編程語言類似，指令列表包含編程所需的所有工具。CFC 中的指令集與 FBD（功能塊圖）的指令集基本相同。

開始 CFC 圖表編程示例

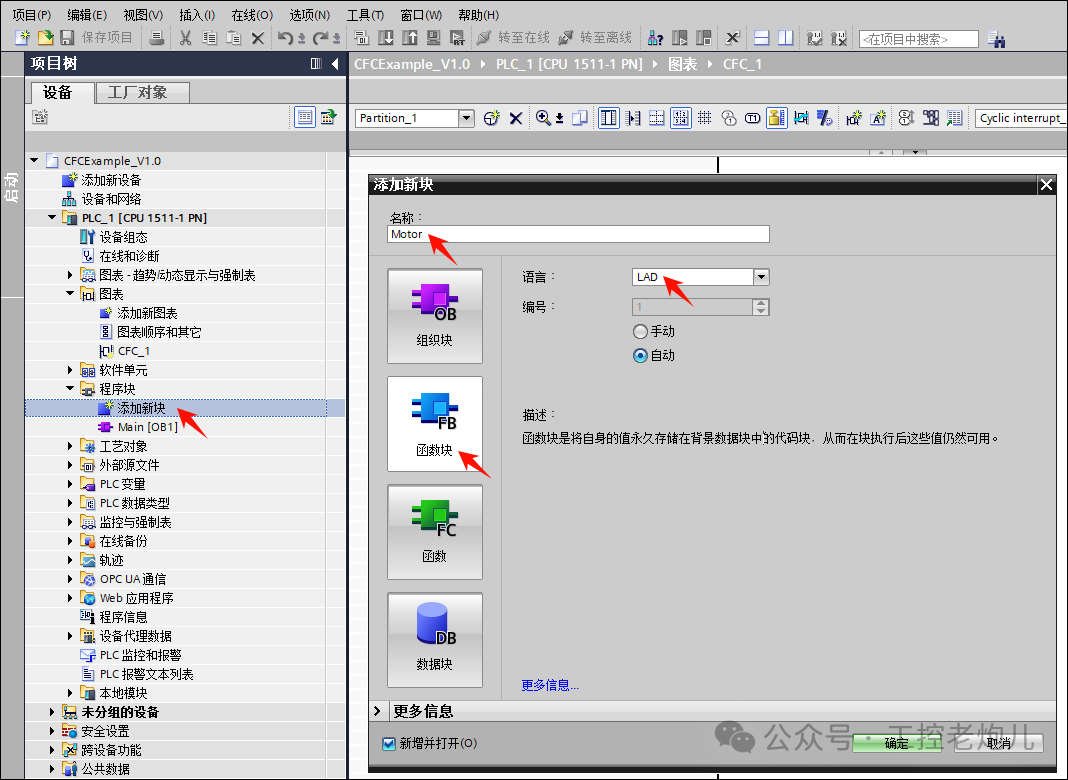

在編寫 CFC 圖表程序之前，首先創建一個將在其中使用的電機控制功能塊（FB）。

請按以下步驟操作：

在項目樹中定位至“程序塊”目錄

單擊“添加新塊”選項

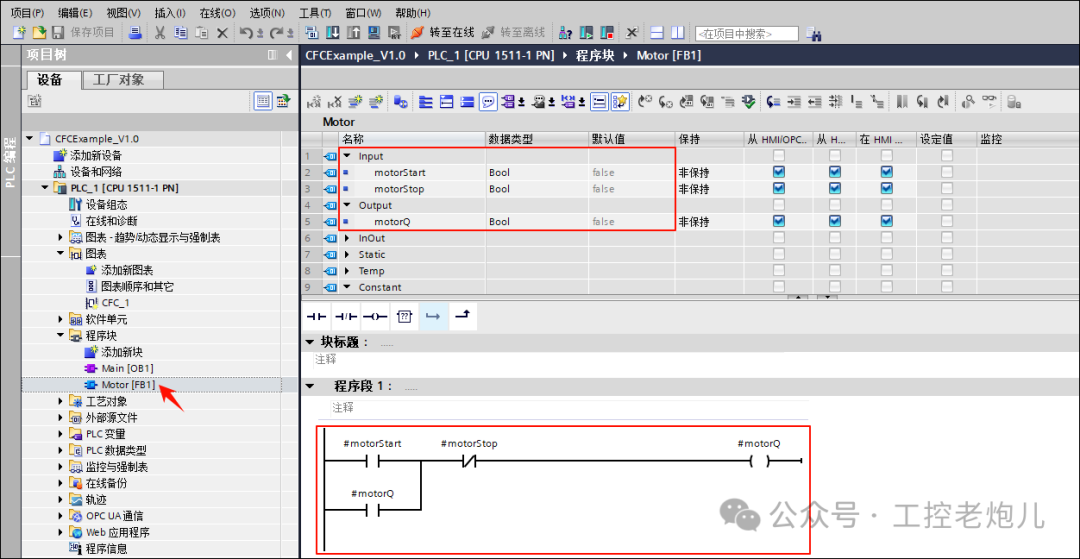

使用 LAD 構建一個簡易的電機控制邏輯，該功能塊將被重復使用來控制三臺電機。

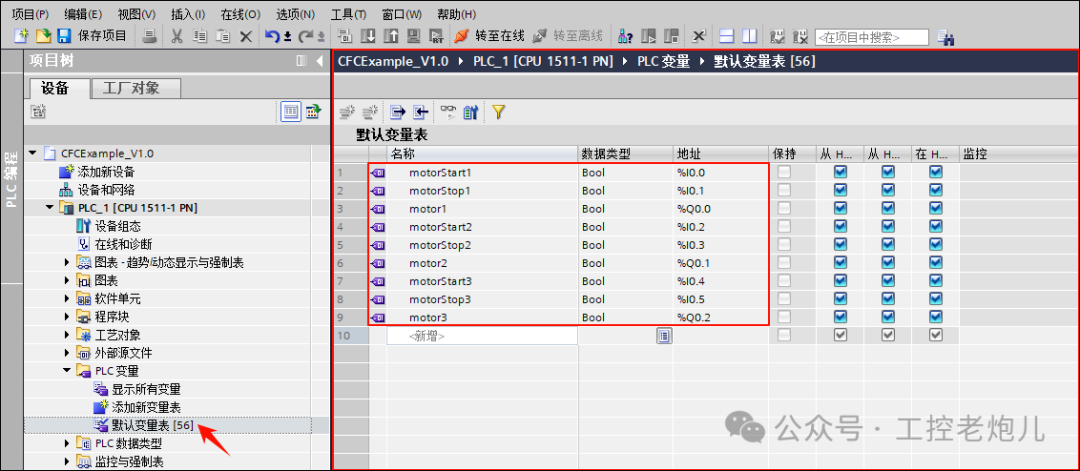

接下來為三臺電機定義 PLC 變量。

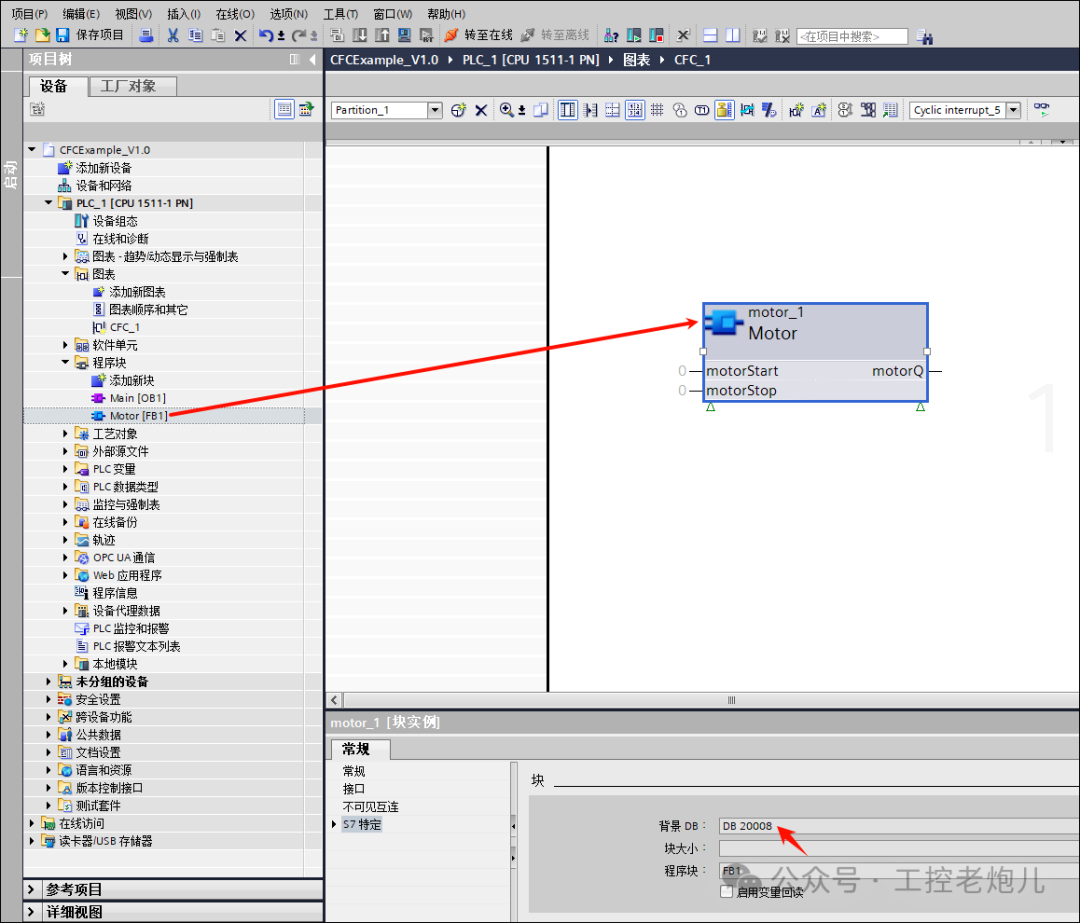

返回 CFC 圖表，在項目樹中選擇在以上步驟中創建的 FB “Motor”并將其拖動到工作區。該塊出現在圖表內，具有兩個輸入和一個輸出（motorstart、motorStop 和 motorQ），并自動創建一個實例數據塊。

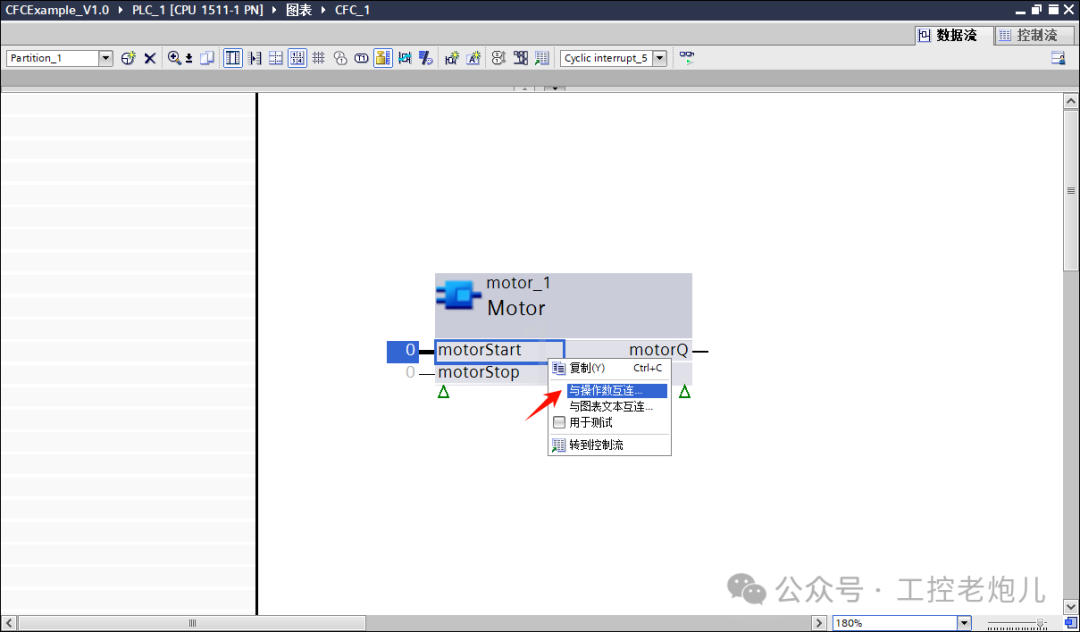

右鍵選擇“與操作數互聯”添加 I/O 變量。

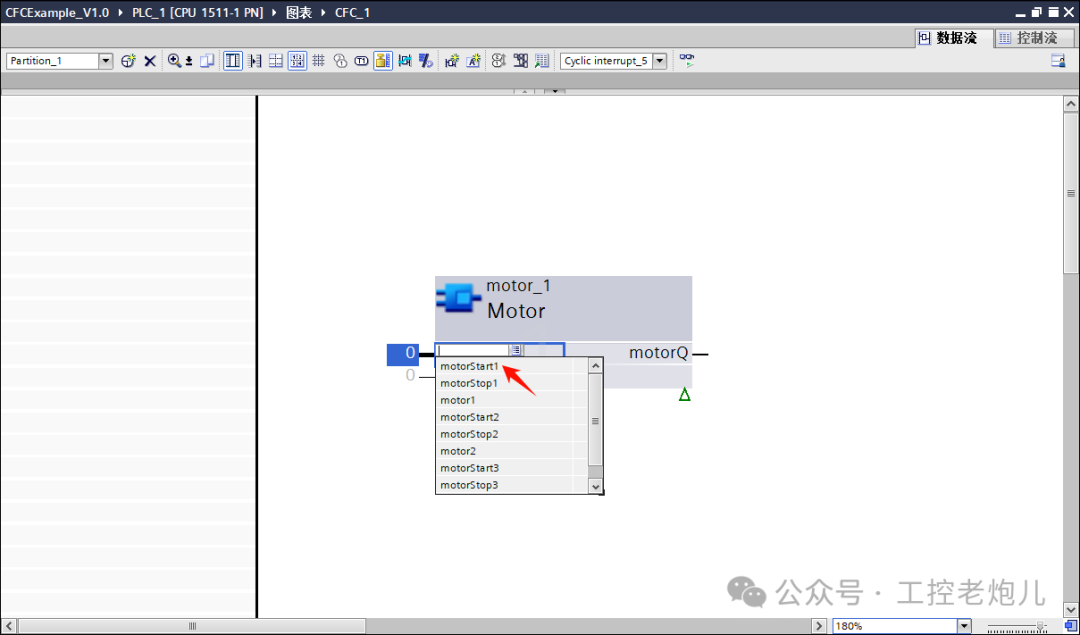

從彈出的選擇列表中選擇“motorStart1”。

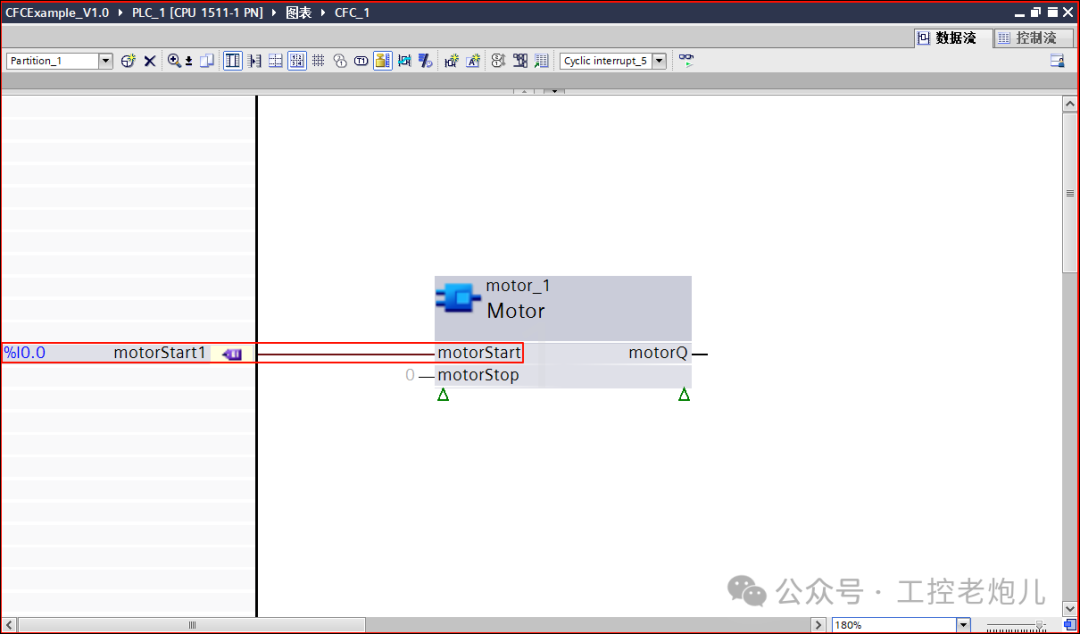

“motorStart1”出現在輸入區，并連接到“motor_1”的輸入“motorStart”。

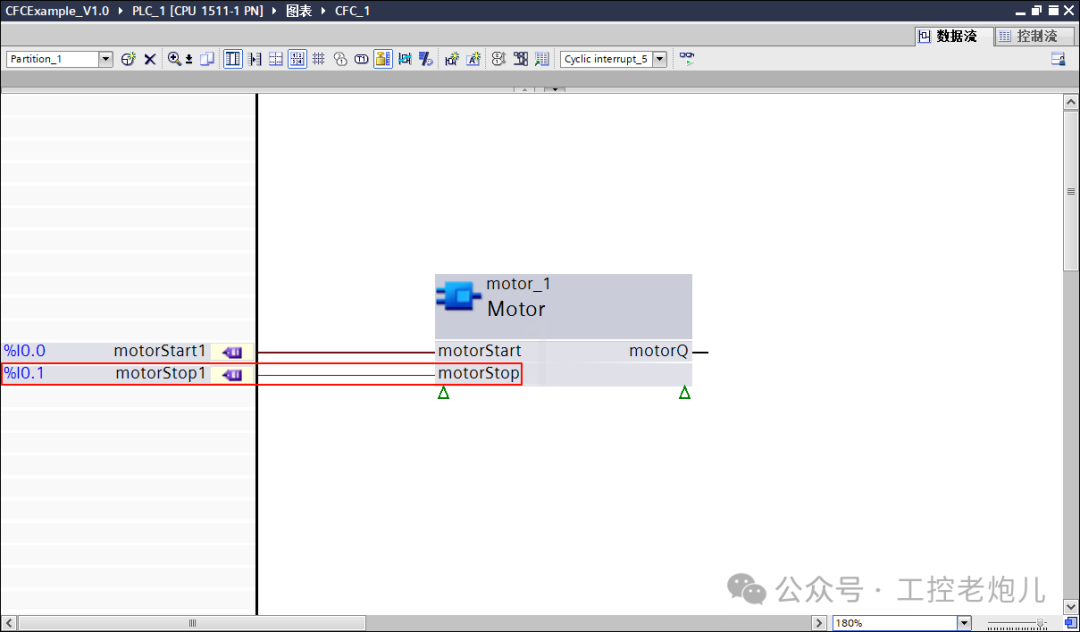

重復相同的步驟，將“motorStop1”標簽添加到“motor_1”的輸入“motorStop”。

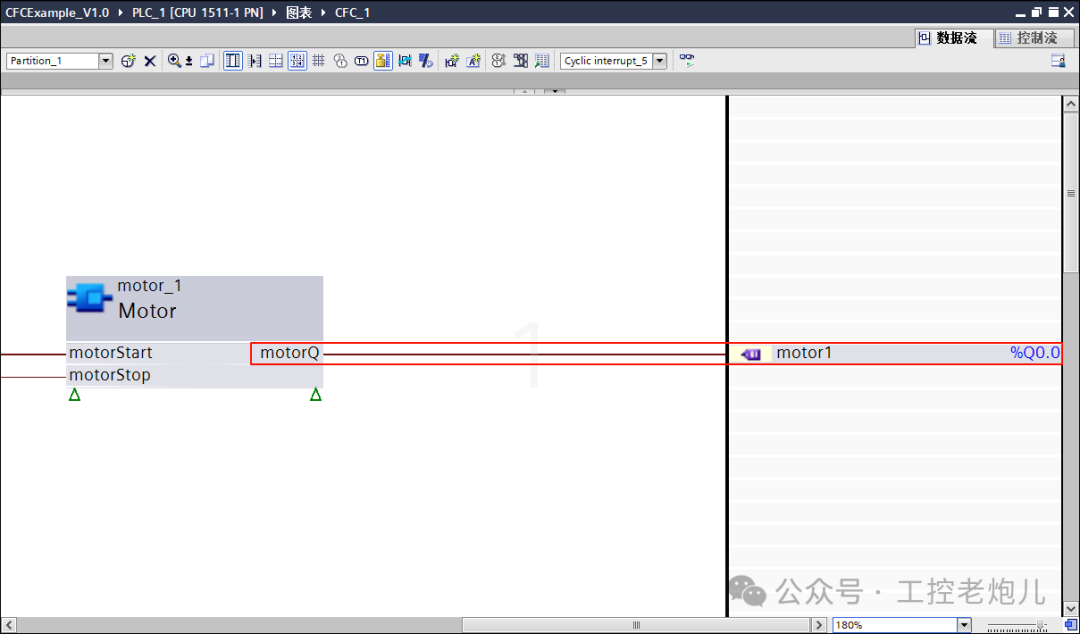

然后對 “motor_1” 輸出重復這些作?，F在，變量“motor1”出現在輸出區域中。

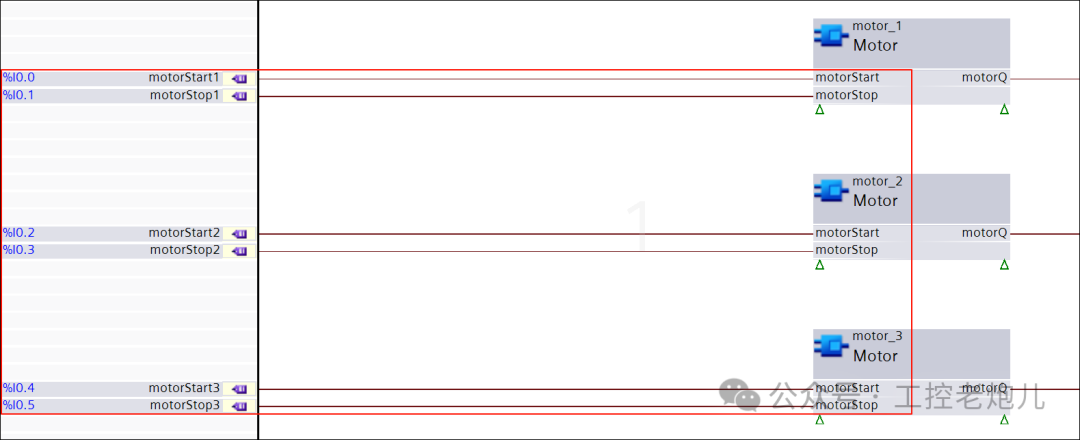

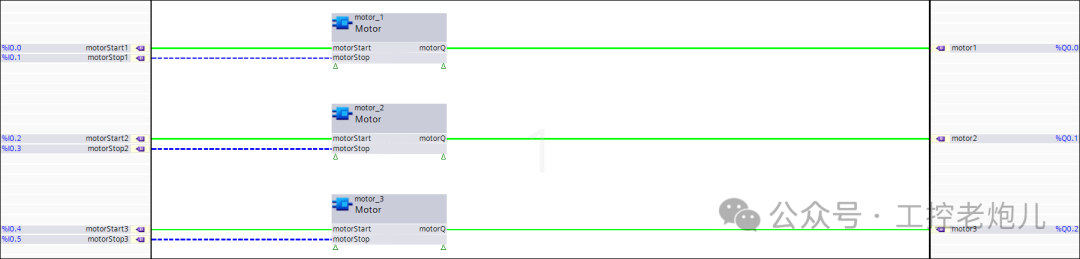

復制兩次 FB，然后，像之前一樣將所有輸入添加到所有 FB 塊中。

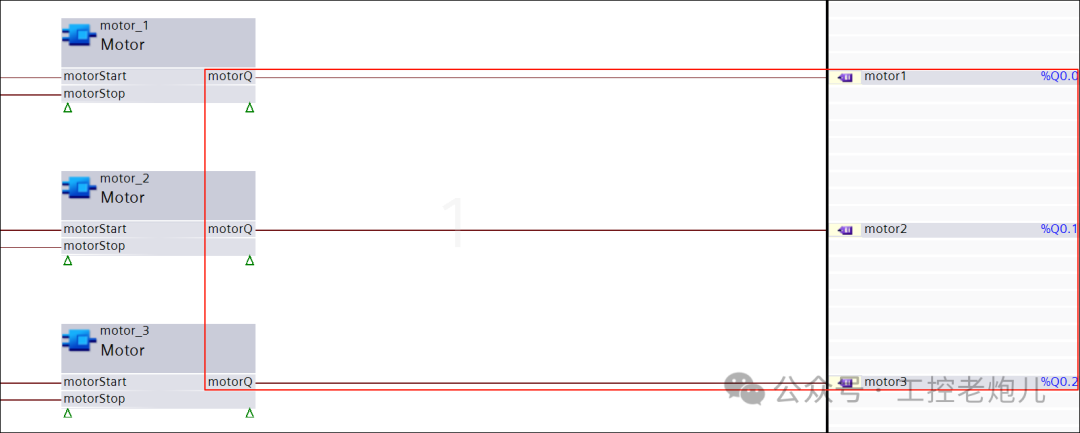

對輸出執行相同的操作。

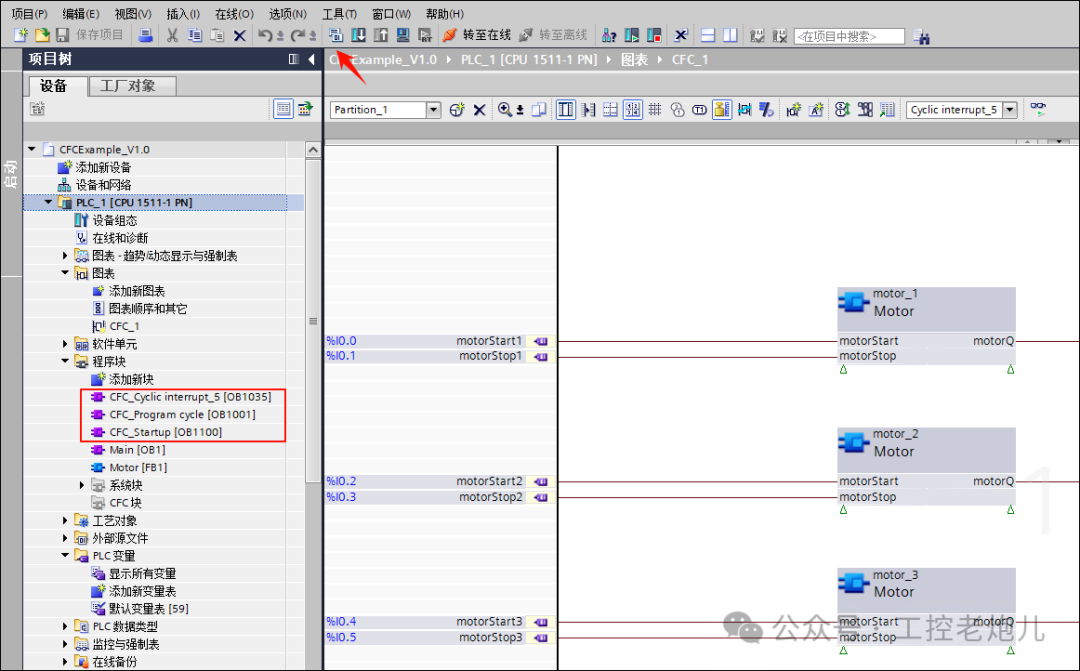

程序已完成完。點擊 “Compile”按鈕生成圖表的組織塊，這些塊將包含 CFC 圖表中的程序，并將在此處執行。

測試

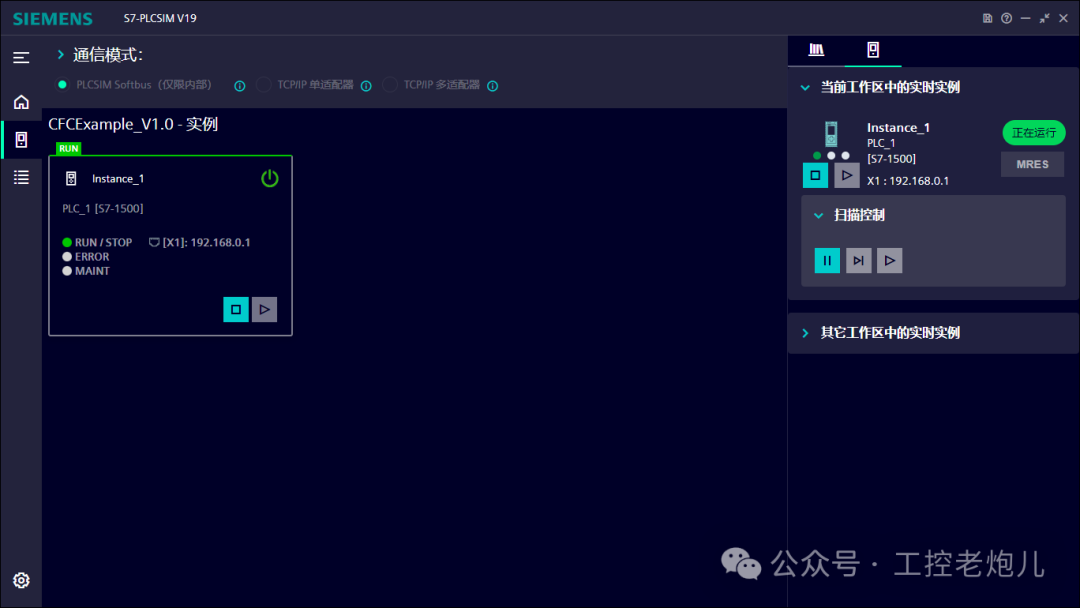

啟動仿真并下載程序。

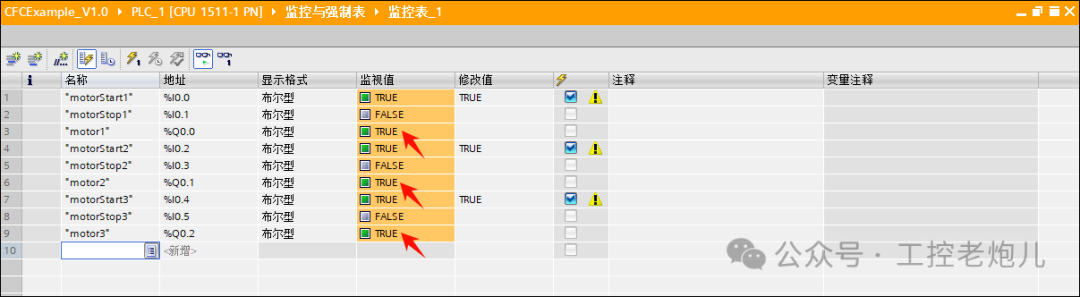

在線監視運行結果。

總結

本示例介紹了在西門子 TIA Portal 中使用 CFC 語言實現電機控制的全流程，包括項目創建、功能塊設計、變量連接及仿真測試。CFC 的圖形化編程簡化了復雜邏輯，提升開發效率和代碼可維護性，是工業自動化領域的高效工具。其核心優勢在于直觀性、模塊化設計以及對工程生產力的全面提升。
