概述
MAX14922是一款高側、n溝道FET控制器，用于實現工業高側開關，以進行接地負載開關操作。MAX14922器件控制一個外部nMOS功率晶體管，支持在+9V至+70V電源范圍內實現低RON高側開關應用。
數據表：*附件：MAX14922帶限流功能的高端開關控制器技術手冊.pdf

使用高壓TVS二極管提供高達-70V（最大值）的電壓箝位，可實現感性負載快速關斷。接地的TVS二極管支持超高的電感能量箝位。

負載電流通過檢測電阻限制為用戶定義的值。外部FET過載保護使用自動重試時序功能來實現，該功能由用戶選擇的電容（tBLANK輸入處的C BLANK ）定義，或者可選擇使用外部時序控制。

MAX14922具有一個片內比較器，用于通過用戶選擇的閾值監控高側開關輸出或電源輸入電壓。在20kHz至50kHz范圍內使用低RON FET時，集成電荷泵可實現高速開關速率。

MAX14922采用3mm x 3mm、16-TQFN封裝。MAX14922器件的額定工作溫度范圍為-40°C至+125°C。
數據表：

應用

• 工業數字輸出
• 高側開關
• 電機保持制動器
• 繼電器和電磁閥驅動器

特性

• 工作電源電壓范圍：+9V至+70V
• 5V / 50mA集成線性穩壓器
• 環境溫度工作范圍：-40°C至+125°C
• 16-TQFN封裝，3mm x 3mm，0.5mm引腳間距
• 穩定可靠的設計特性
  • 通過箝位至-70V實現超高速感性負載關斷
  • 與電源無關的電感箝位
  • 支持Q g （總計）= 50nC的低RON FET
  • 外部FET導通傳播延遲< 20μs
  • 過流期間提供主動限流控制
• 故障監控診斷特性
  • 過電流檢測輸出
  • 高電源電壓指示
  • 靈活的電源或負載電壓監控器
  • 欠壓閉鎖
  • 熱警告和關斷保護
  • 器件就緒指示

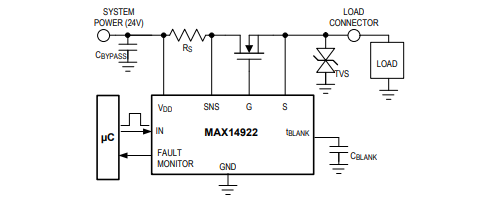

簡單的高端開關應用

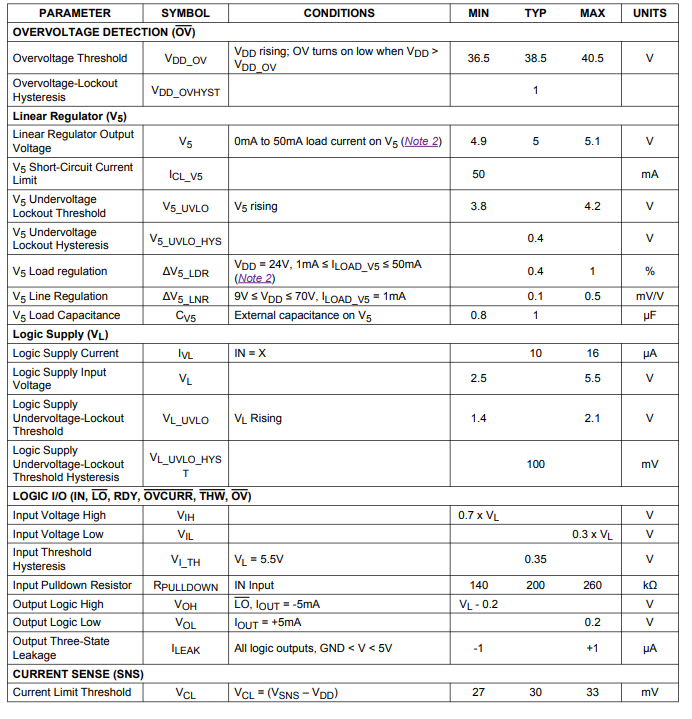

電特性

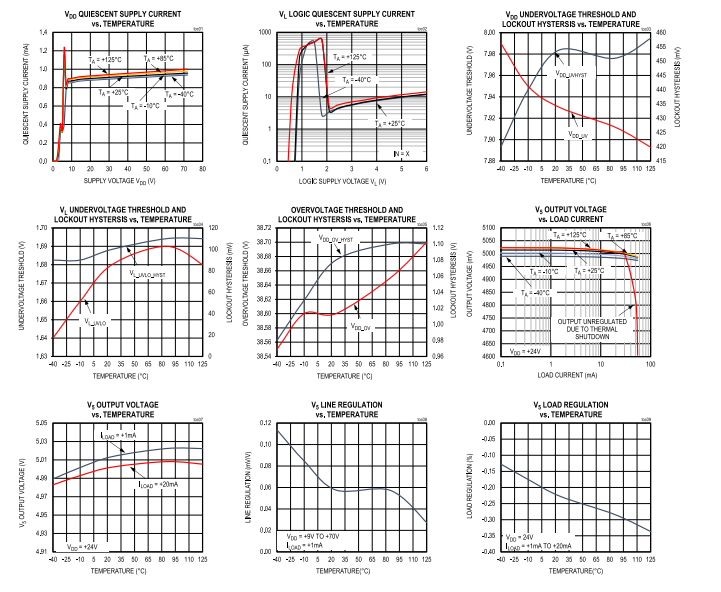

典型操作特性

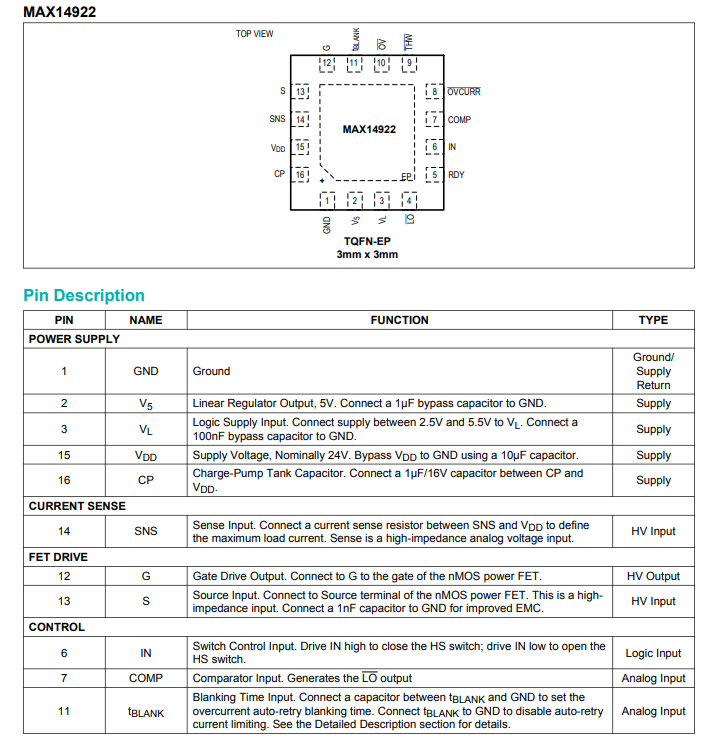

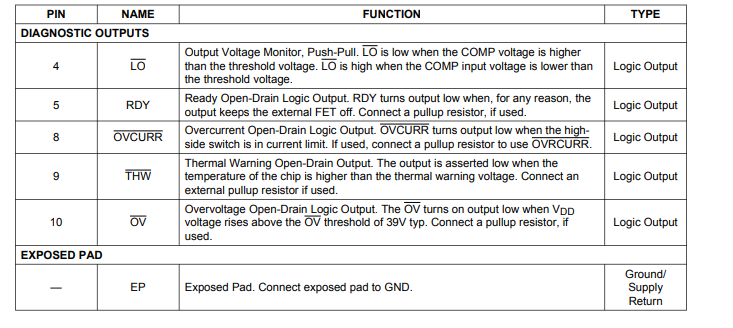

引腳配置描述

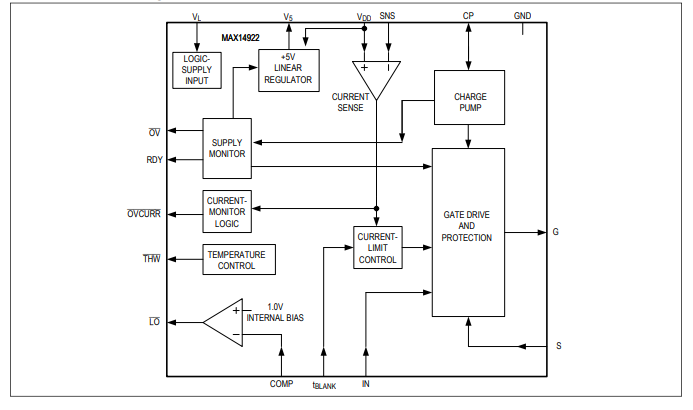

功能框圖
