MAX14915緊湊型工業八路高邊開關，帶診斷功能技術手冊
概述
MAX14915具有8個高邊開關，可提供高達700mA連續電流。高邊開關在125°C環境溫度下的導通電阻為250mΩ (最大值)。
SPI接口具有內置芯片尋址解碼器，允許使用公共SPI片選(CS)與多片MAX14915通信。
SPI接口具有支持全局和每通道配置和診斷的靈活性，包括過壓和欠壓檢測、接線/負載開路檢測、過載和限流報告、熱條件報告等。
負載開路檢測功能檢測開關打開和閉合狀態下的線路/負載開路條件。LED驅動器提供各個通道的故障、狀態以及電源過壓條件指示。內部有源箝位允許快速關斷電感負載。
集成線-地和線-線浪涌保護功能只要求VDD上有一個TVS。
MAX14915采用小尺寸、48引腳、6mm x 6mm QFN封裝。
數據表：*附件：MAX14915緊湊型工業八路高邊開關，帶診斷功能技術手冊.pdf
應用
- 工業數字輸出
- PLC 系統
特性
簡化框圖

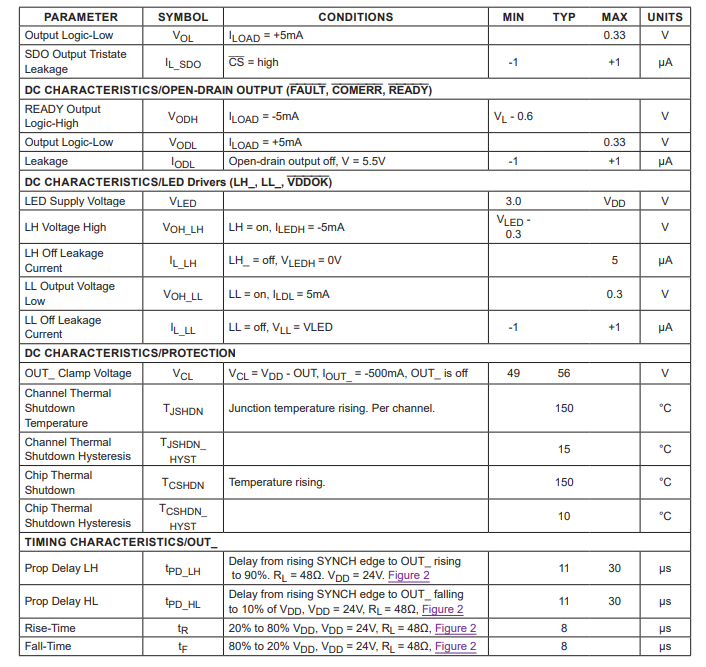

電特性

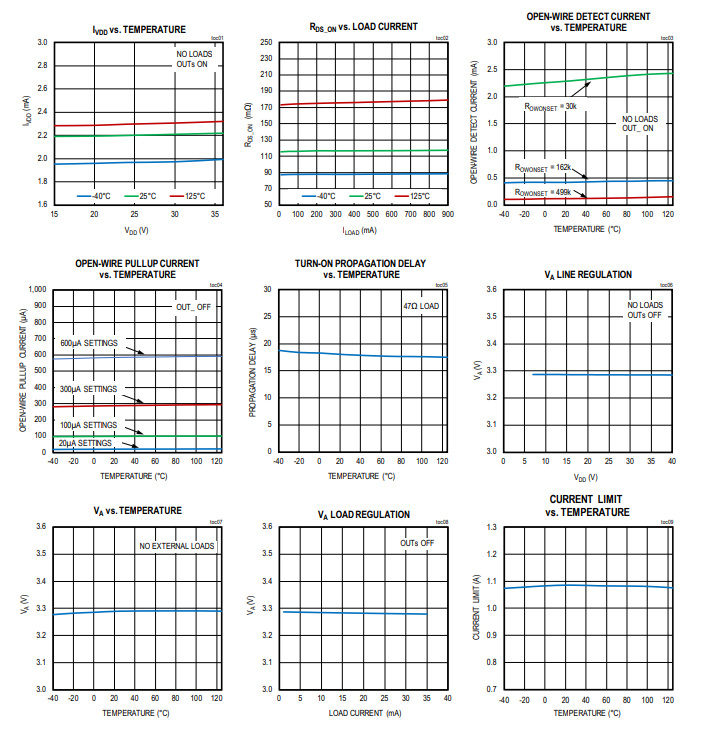

典型操作特性

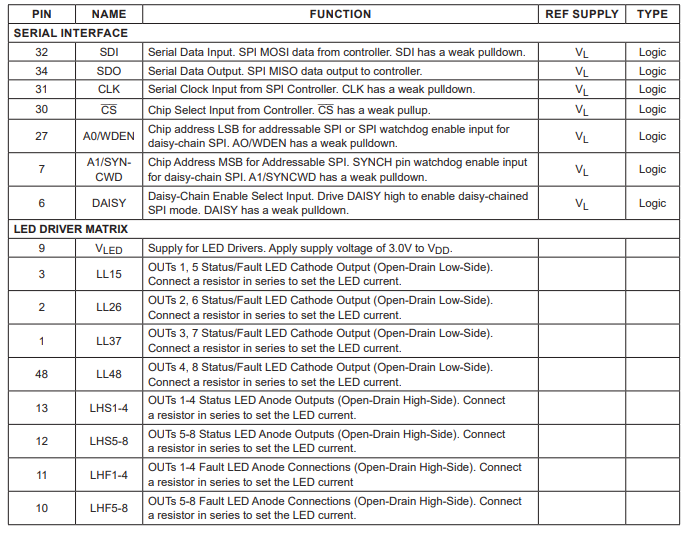

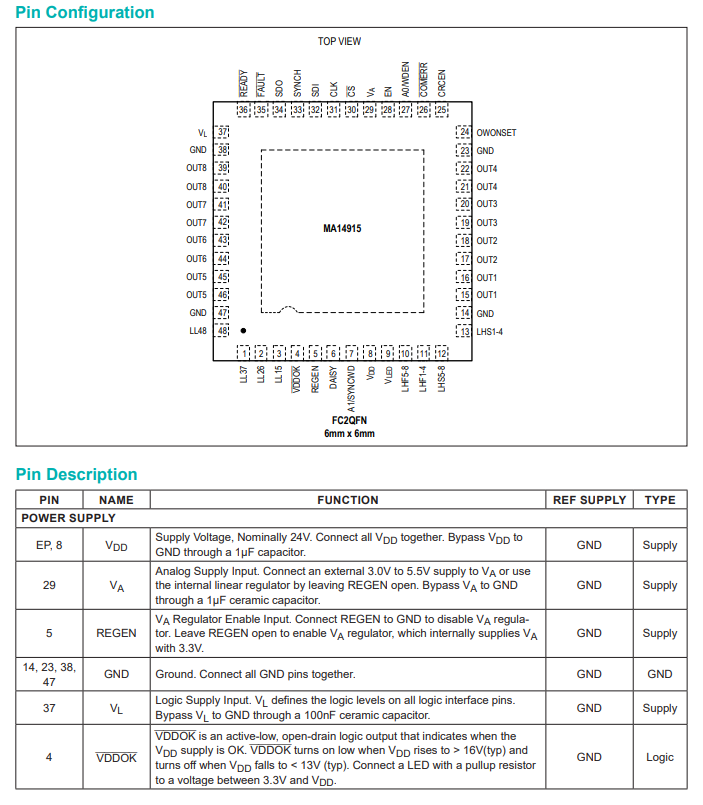

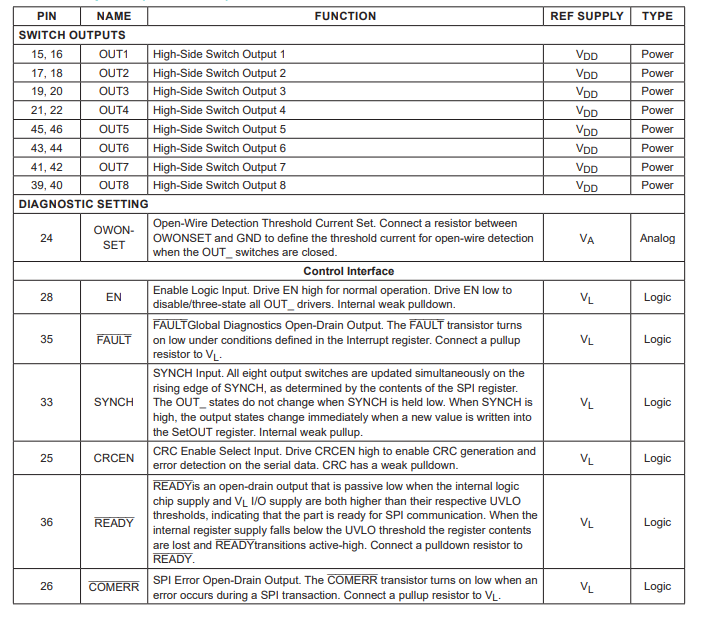

引腳配置描述
