單芯片解決方案，開啟全新體驗——W55MH32 高性能以太網單片機

W55MH32是WIZnet重磅推出的高性能以太網單片機，它為用戶帶來前所未有的集成化體驗。這顆芯片將強大的組件集于一身，具體來說，一顆W55MH32內置高性能Arm? Cortex-M3核心，其主頻最高可達216MHz；配備1024KB FLASH與96KB SRAM，滿足存儲與數據處理需求；集成TOE引擎，包含WIZnet全硬件TCP/IP協議棧、內置MAC以及PHY，擁有獨立的32KB以太網收發緩存，可供8個獨立硬件socket使用。如此配置，真正實現了All-in-One解決方案，為開發者提供極大便利。

在封裝規格上，W55MH32 提供了兩種選擇：QFN100和QFN68。

W55MH32L采用QFN100封裝版本，尺寸為12x12mm，其資源豐富，專為各種復雜工控場景設計。它擁有66個GPIO、3個ADC、12通道DMA、17個定時器、2個I2C、5個串口、2個SPI接口（其中1個帶I2S接口復用）、1個CAN、1個USB2.0以及1個SDIO接口。如此豐富的外設資源，能夠輕松應對工業控制中多樣化的連接需求，無論是與各類傳感器、執行器的通信，還是對復雜工業協議的支持，都能游刃有余，成為復雜工控領域的理想選擇。 同系列還有QFN68封裝的W55MH32Q版本，該版本體積更小，僅為8x8mm，成本低，適合集成度高的網關模組等場景，軟件使用方法一致。更多信息和資料請進入http://www.w5500.com/網站或者私信獲取。

此外，本W(wǎng)55MH32支持硬件加密算法單元，WIZnet還推出TOE+SSL應用，涵蓋TCP SSL、HTTP SSL以及 MQTT SSL等，為網絡通信安全再添保障。

為助力開發者快速上手與深入開發，基于W55MH32L這顆芯片，WIZnet精心打造了配套開發板。開發板集成WIZ-Link芯片，借助一根USB C口數據線，就能輕松實現調試、下載以及串口打印日志等功能。開發板將所有外設全部引出，拓展功能也大幅提升，便于開發者全面評估芯片性能。

若您想獲取芯片和開發板的更多詳細信息，包括產品特性、技術參數以及價格等，歡迎訪問官方網頁：http://www.w5500.com/，我們期待與您共同探索W55MH32的無限可能。

第二章 如何安裝KEIL5和新建工程

1 溫馨提示

1.安裝路徑不能帶中文，必須是英文路徑

2.安裝目錄不能跟51的KEIL或者KEIL4沖突，三者目錄必須分開

3.KEIL5的安裝比起KEIL4多了一個步驟，必須添加MCU庫，不然沒法使用。

4.如果使用的時候出現莫名其妙的錯誤，先百度查找解決方法，莫亂陣腳。

2 獲取KEIL5安裝包

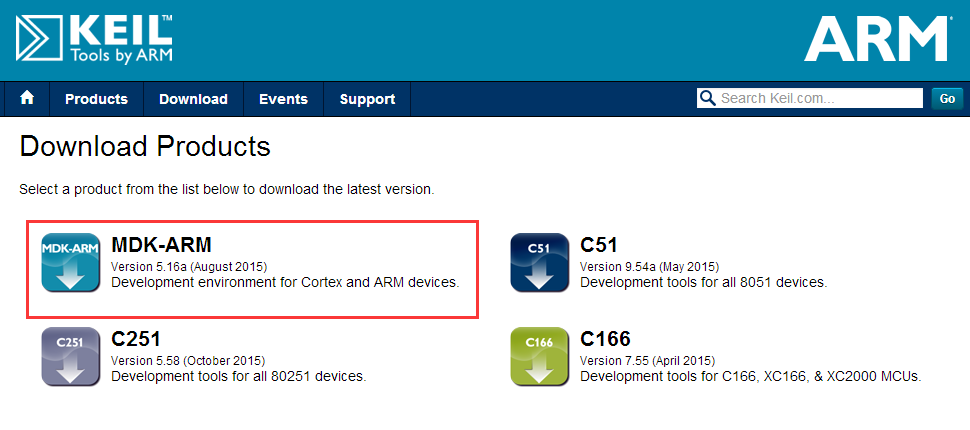

到KEIL的官網下載：https://www.keil.com/download/product/。建議使用最新或者靠近最新版本：

3 開始安裝KEIL5

雙擊KEIL5安裝包，開始安裝，Next：

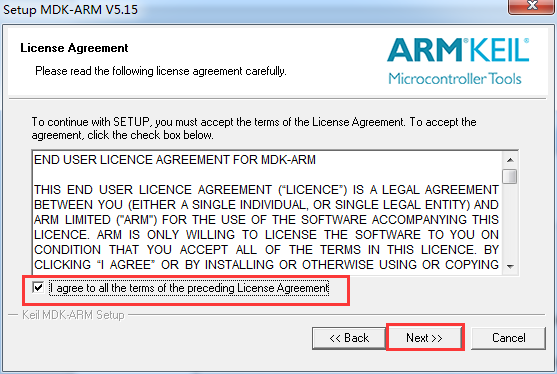

勾選“I agree to all the terms of the preceding License Agreement”，繼續點擊Next：

選擇安裝 路徑，路徑不能帶中文，Next：

提示： Pack目錄下后續可能會安裝以后會用到的各種芯片的芯片包容易占空間， 建議C盤剩余空間不多的用戶可以直接在框中編輯改路徑，把 C 改為 D（或其他盤，直接改第一個字符就行，注意不要?jiǎng)h錯后面符號）

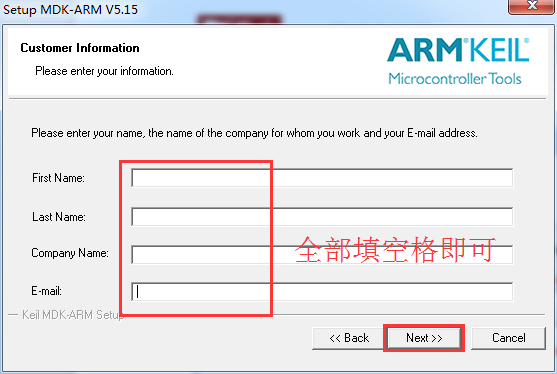

填寫用戶信息，全部填空格（鍵盤的space鍵）即可，Next：

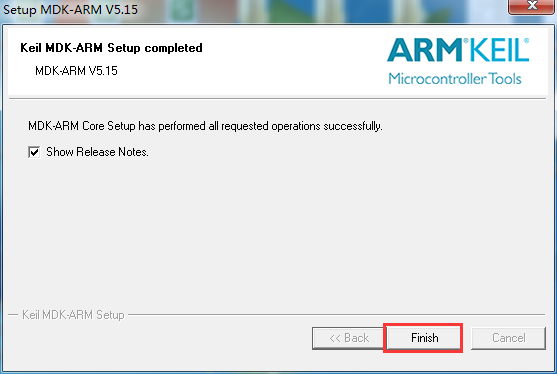

Finish，安裝完畢：

4 安裝W55MH32的pack包

打W55MH32開發套件文件夾下的4.pack包和FLASH燒錄算法文件夾，雙擊安裝W55MH32_DFP.1.0.0.pack包：

5 打開例程工程

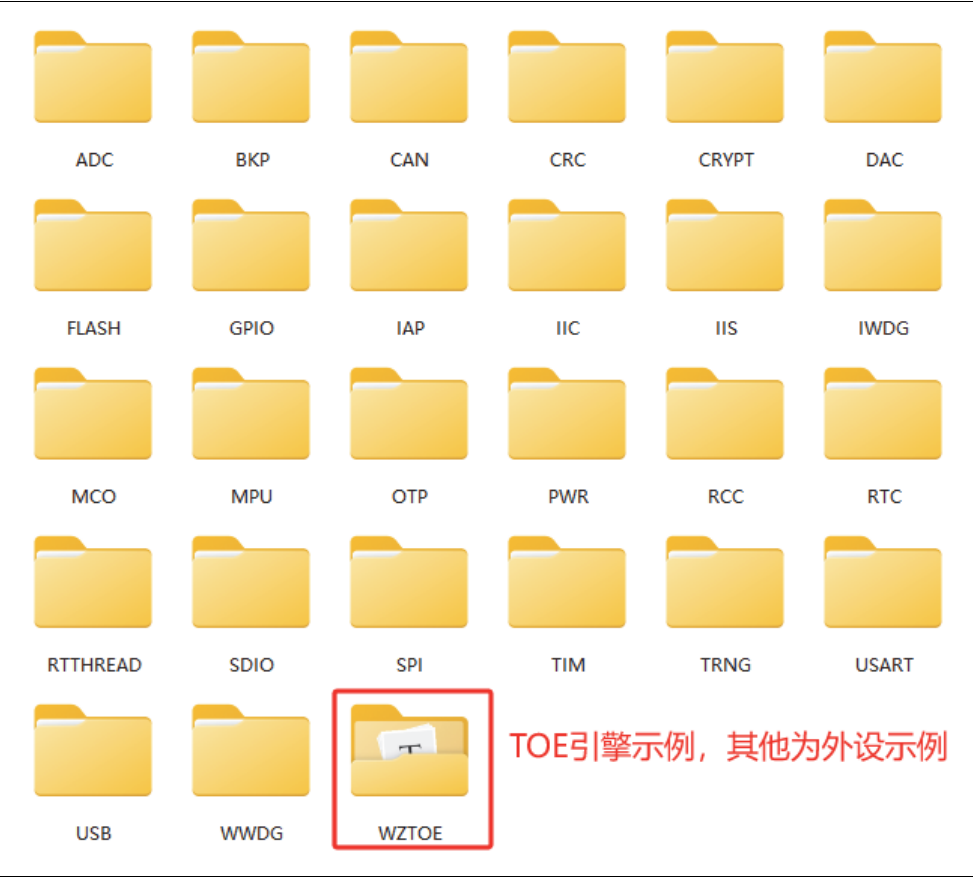

打開資料包中的 SDKModuleDemo 文件夾，里面包含了大部分外設示例以及 TOE 引擎示例：

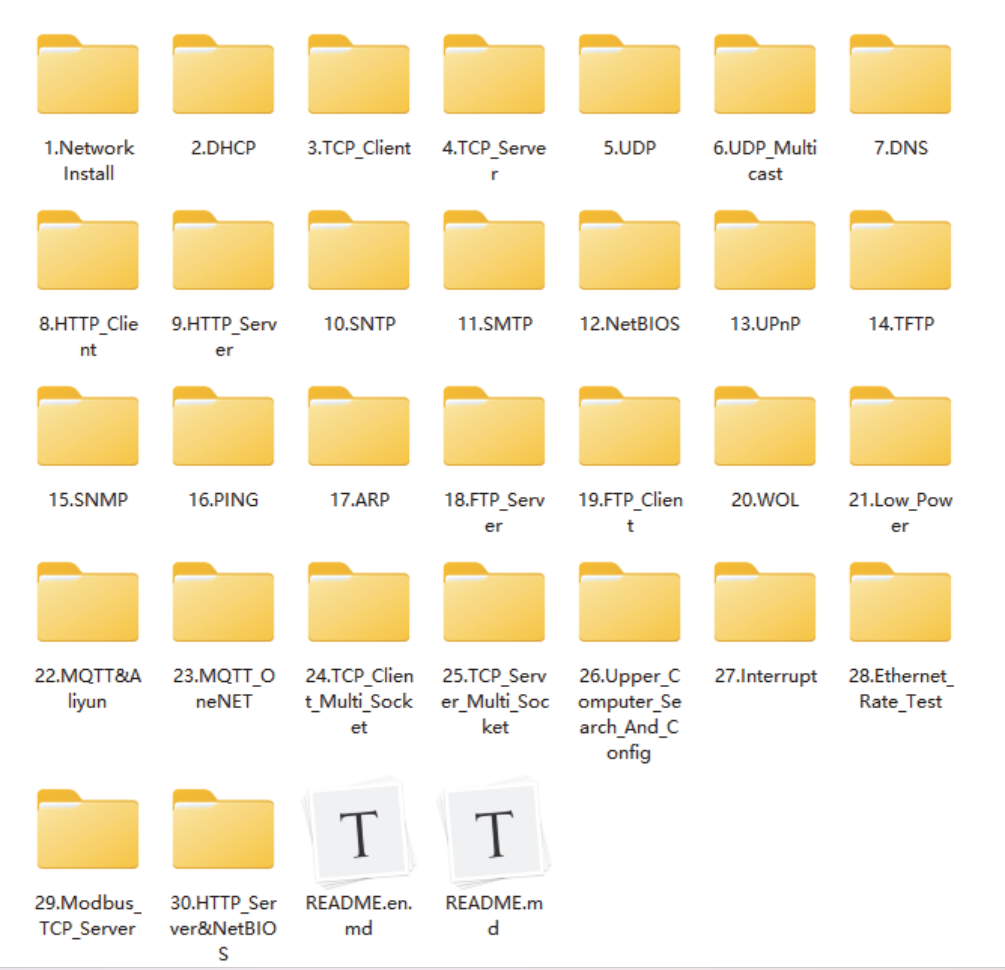

其中 TOE 引擎示例包含多種網絡協議應用：

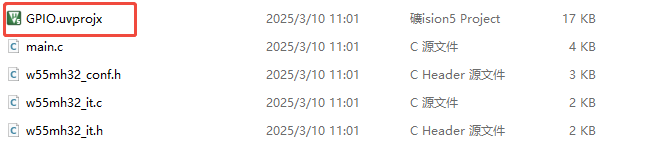

對于KEIL5打開工程文件，主要找到.uvprojx后綴名文件。前面的部分例程直接找到.uvprojx文件打開即可，從新建工程-固件庫版本例程開始就是以工程模板形式打開項目，此時.uvprojx文件主要存放在Project文件夾下，找到并雙擊打開：

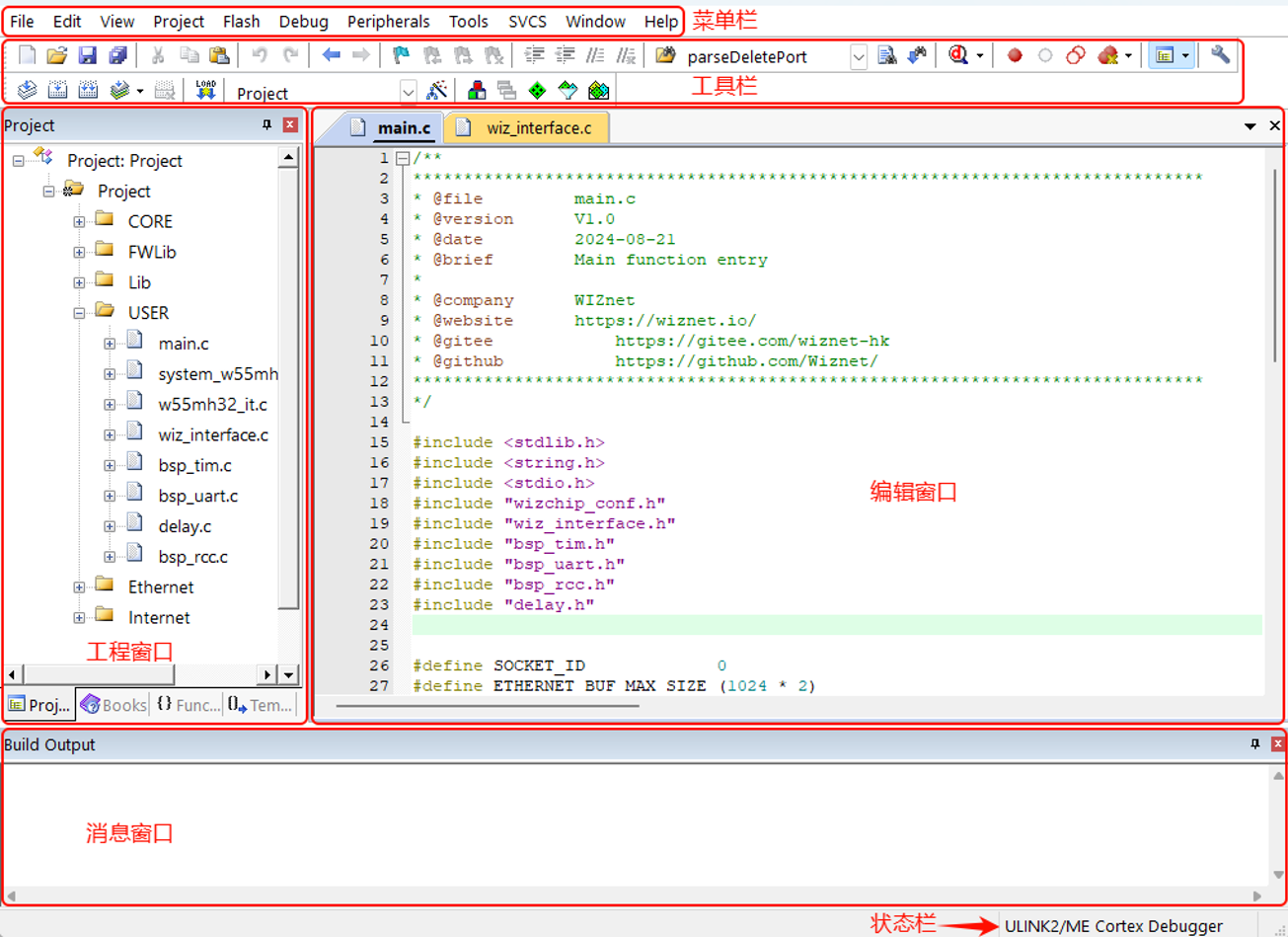

簡單來認識一下KEIL5的主窗口界面：

菜單欄：包含F(xiàn)ile文件、Edit編輯、View視圖、Project工程、Help幫助等

工具欄：常見工具的快捷按鈕，下面會重點介紹一些常用的工具

工程窗口：主要顯示項目?jī)?nèi)容，文件組、源文件和頭文件等

編輯窗口：編寫代碼的地方

消息窗口：反饋編譯信息、燒錄信息等

狀態欄：光標的行列位置、字符編碼、鍵盤NUM鎖定等一些狀態信息

三類常用工具快捷按鈕：

1.仿真類快捷按鈕：在進行仿真時使用，具有斷點標記作用：

2.編譯類快捷按鈕：對代碼進行編譯下載：

工程目標選項又稱魔術棒：即對工程目標的配置，如芯片設備選擇、C/C++選項、仿真配置等等。

6 新建工程

接下來，我將和大家一起，一步一步搭建一個新的工程。

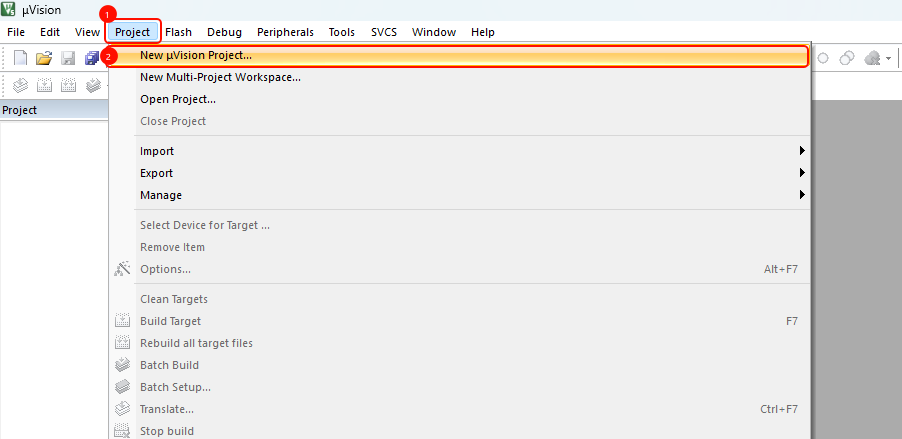

首先，我們依次點擊Project->New μVision Project...：

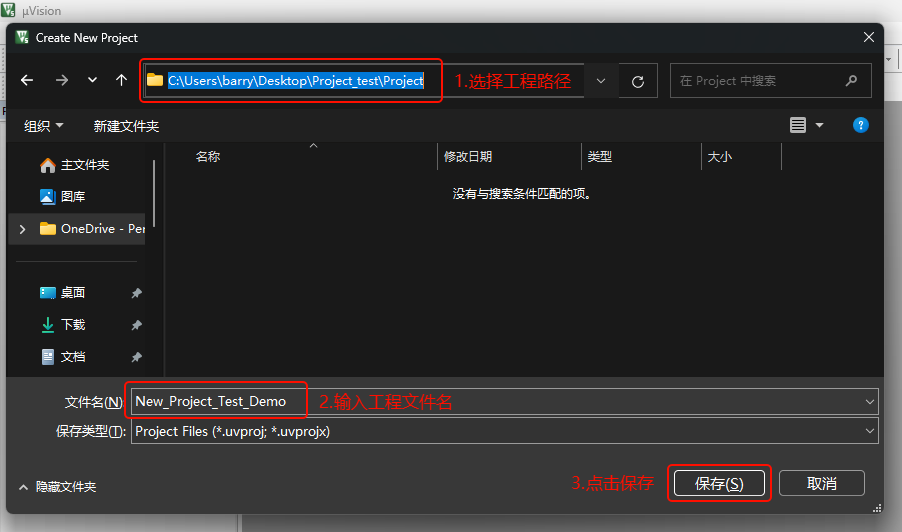

然后新建一個文件夾用于存放工程文件（注意路徑不要有中文）->輸入工程文件的名稱->點擊保存：

保存之后會彈出Select Device for Target ‘Target 1’...的窗口，依次點開WIZnet->W55M3 Series->選擇W55MH32L芯片，然后點擊OK：

注意：如果沒有顯示該芯片的話就是沒有安裝pack包，在開發套件里找到并安裝即可。

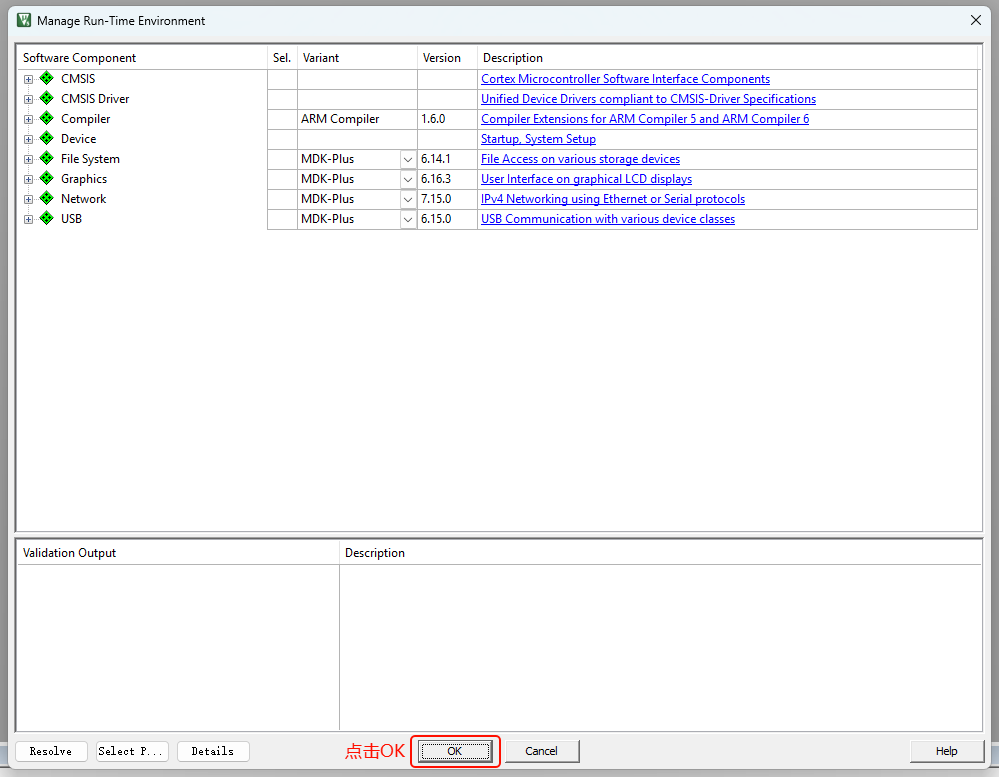

繼續點擊OK：

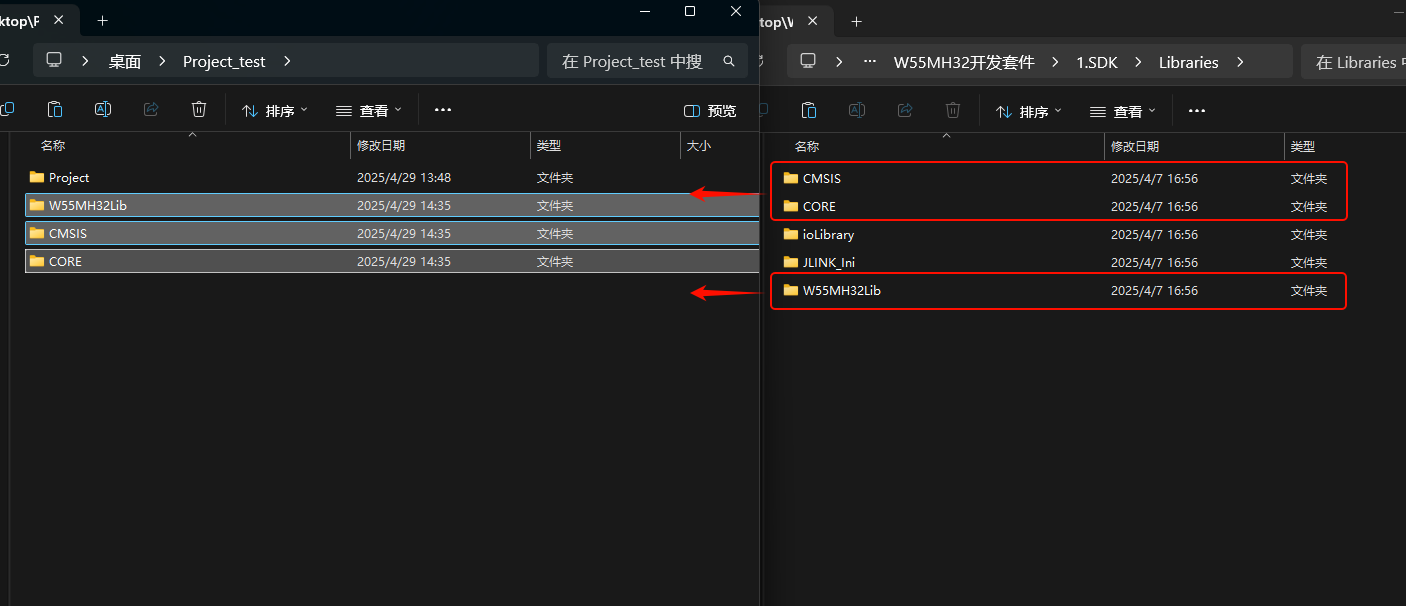

將開發套件里1.SDK/Libraries文件夾下的啟動文件、內核文件和庫文件等復制粘貼到新建的項目目錄下：

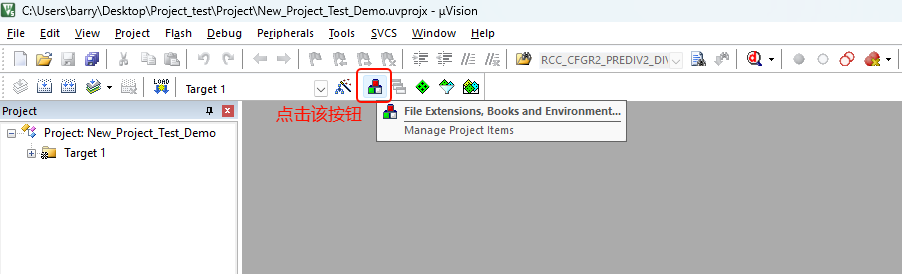

點擊品字形的按鈕（管理項目事項）：

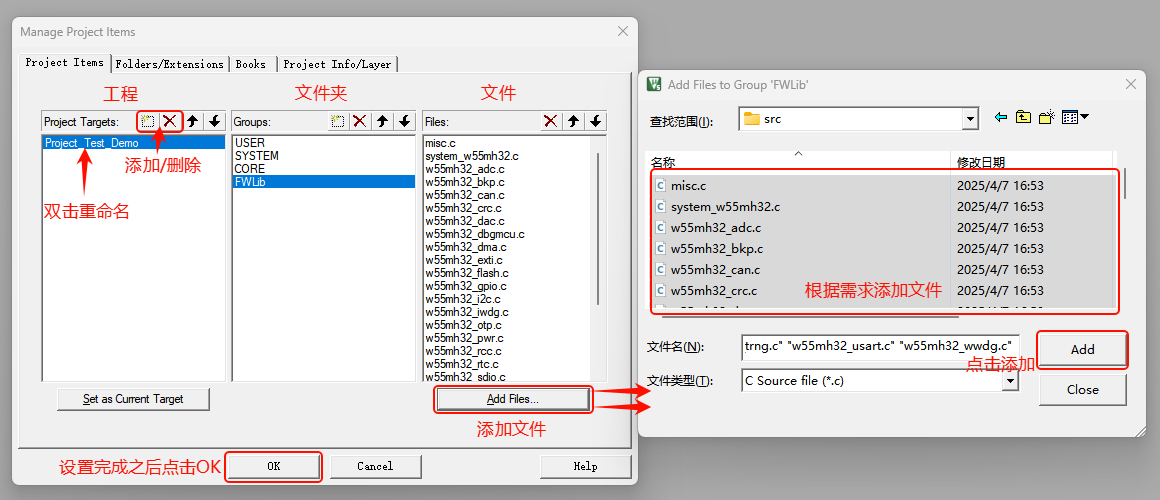

在該窗口我們可以添加或刪除工程、文件夾和文件，并為其重命名。文件可以根據需求添加，不清楚文件的作用或者覺得后續反復添加文件麻煩的也可以一次性全部添加：

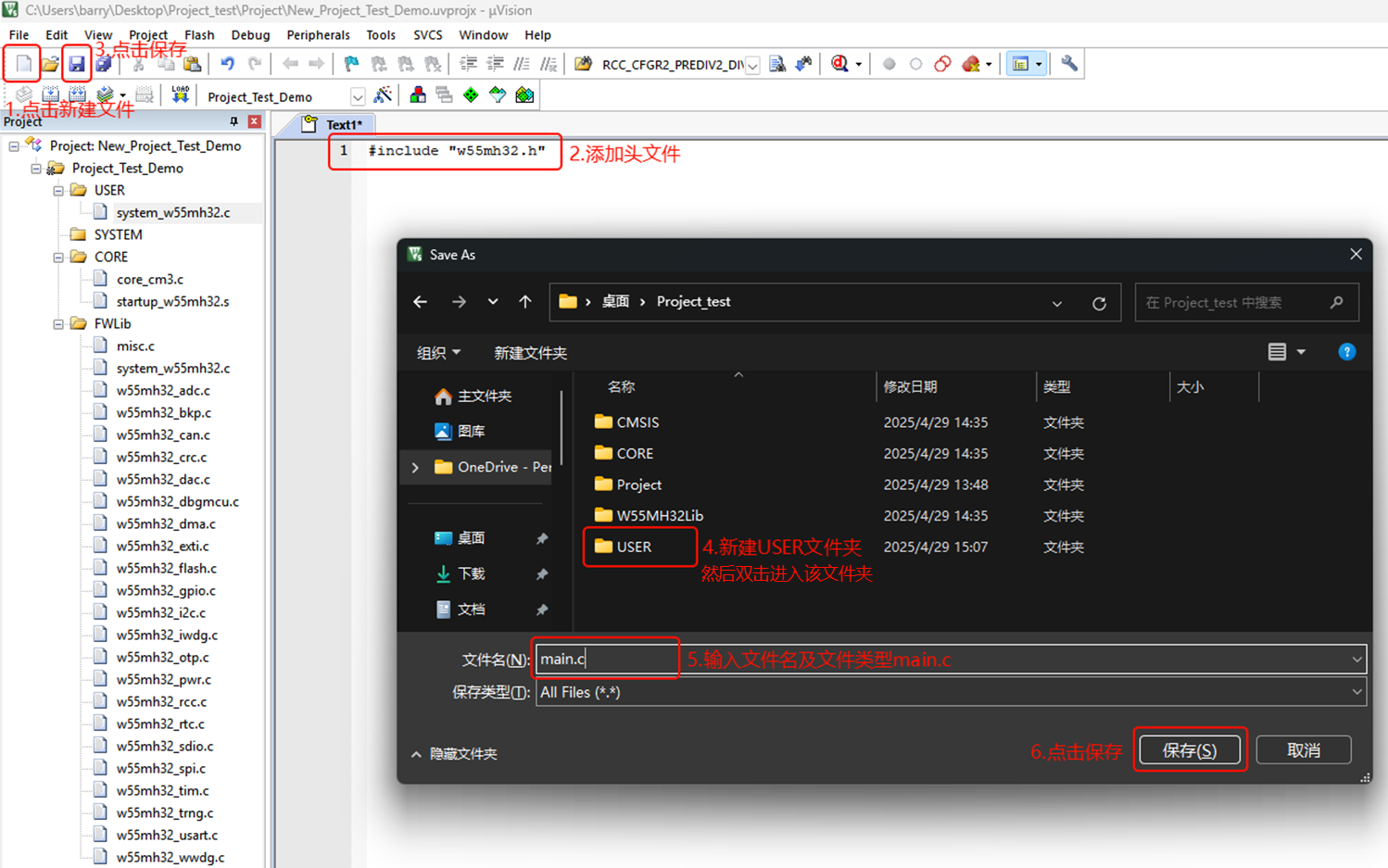

新建文件->在該文件里輸入#include "w55mh32.h"添加頭文件>點擊左上角保存按鈕->新建USER文件夾并雙擊打開->輸入文件名和文件類型main.c->點擊保存：

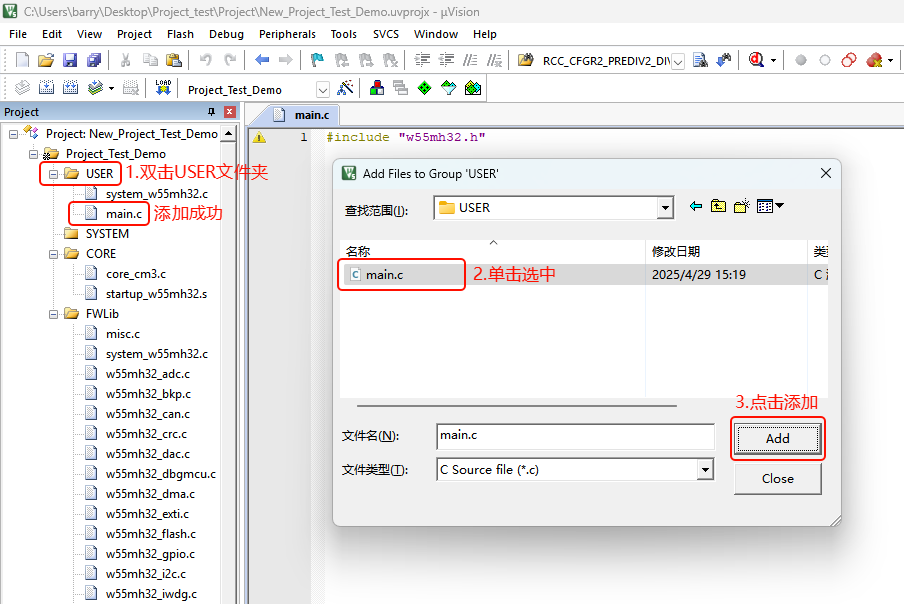

雙擊USER文件夾->找到main.c并單擊選中->點擊Add添加文件：

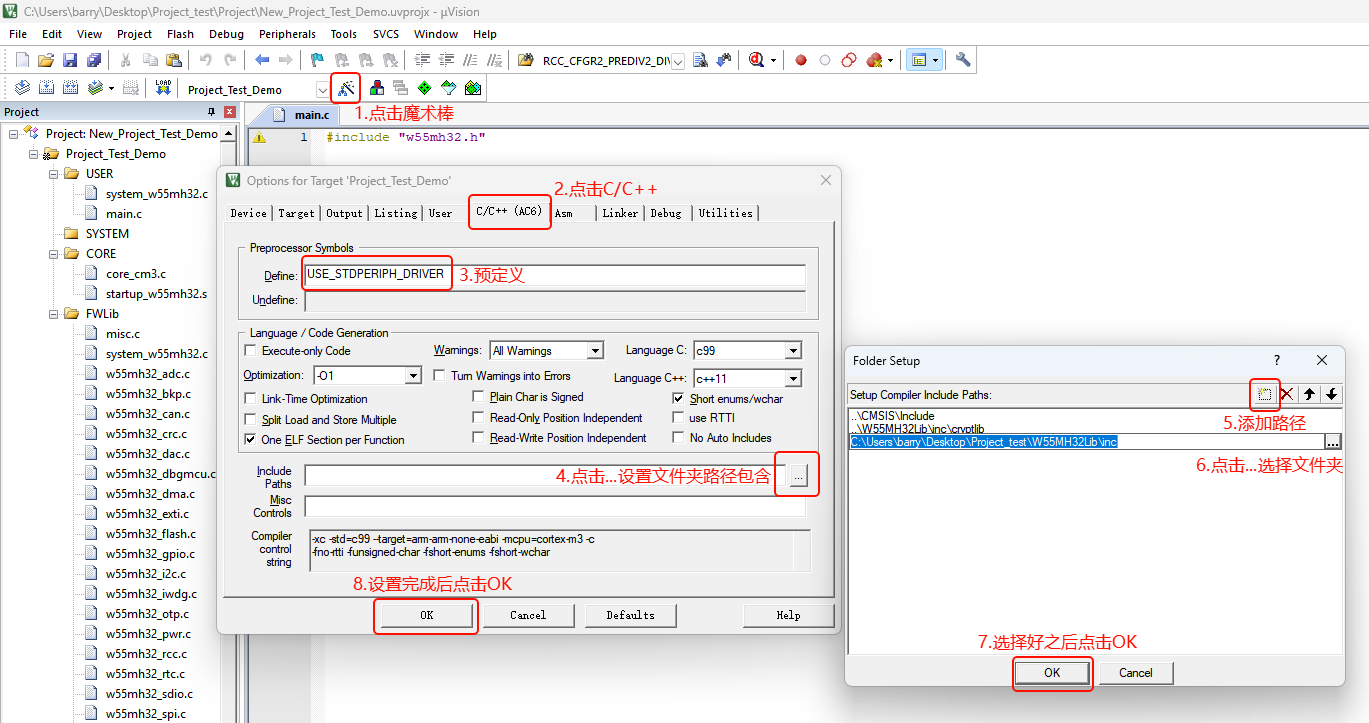

點擊魔術棒->點擊C/C++->Define輸入U(xiǎn)SE_STDPERIPH_DRIVER預定義->點擊Include Paths右邊的...設置文件夾路徑包含->添加路徑->點擊路徑右邊的...預覽并選擇文件夾->點擊OK->點擊OK：

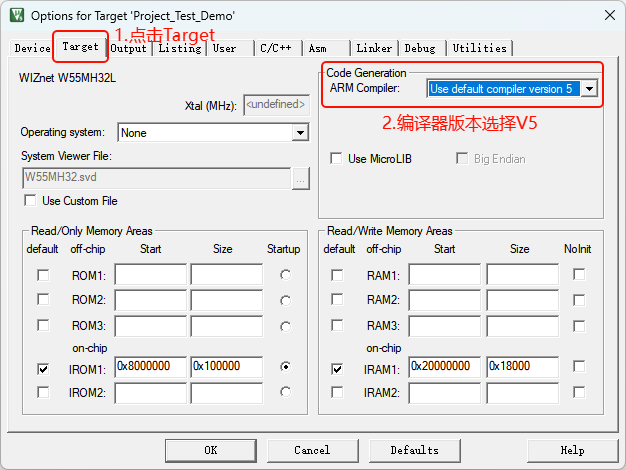

再次點擊魔術棒->點擊Target->編譯器版本選擇V5：

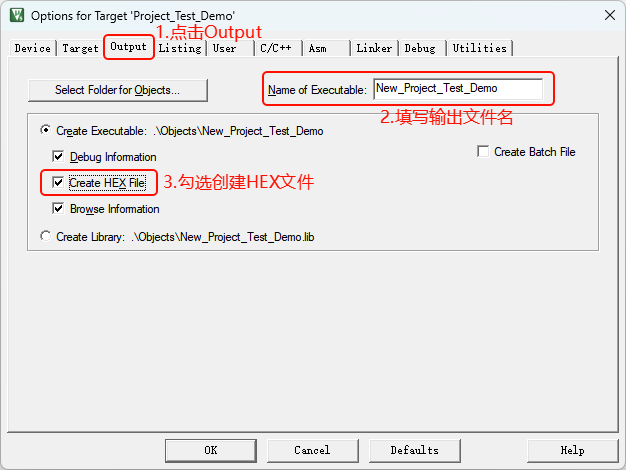

點擊Output->填寫輸出的文件名->勾選創建HEX文件：

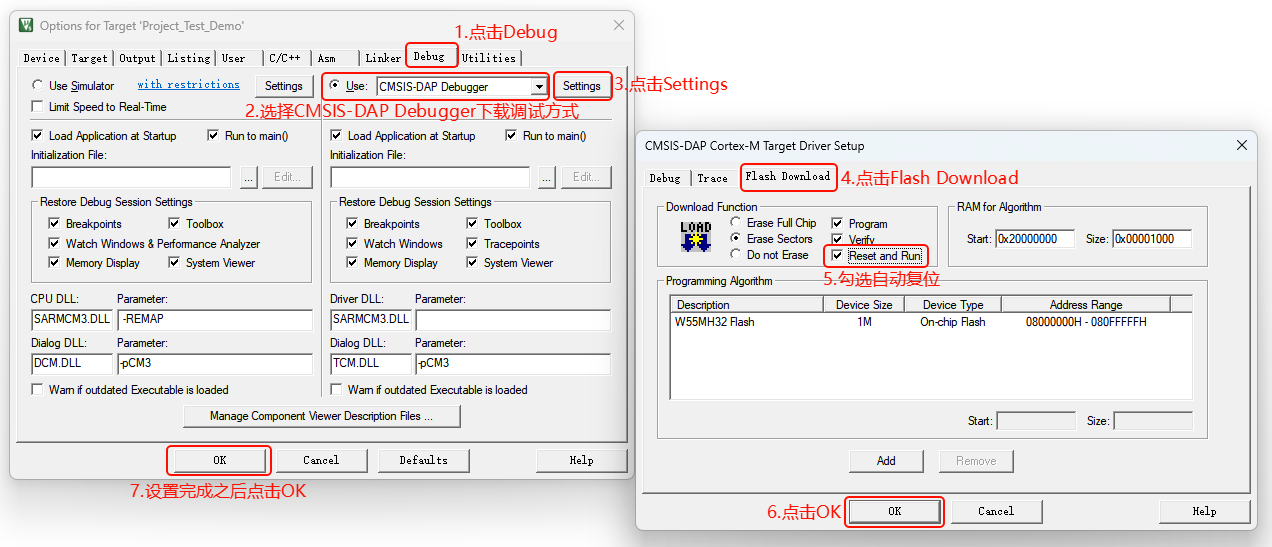

點擊Debug->選擇CMSIS-DAPDebugger下載調試方式->點擊Settings->點擊Flash Download->勾選自動復位->點擊OK->點擊OK：

在main.c里面編寫主函數，點擊編譯發現有25個錯誤，提示缺少w55mh32_conf.h文件：

w55mh32_conf.h為用戶配置文件，我們可以從例程里面找到。打開1.SDK文件夾下的ModuleDemo文件夾，隨便打開一個例程，在USER文件夾下將w55mh32_conf.h文件復制粘貼到我們新建的工程里的USER文件夾：

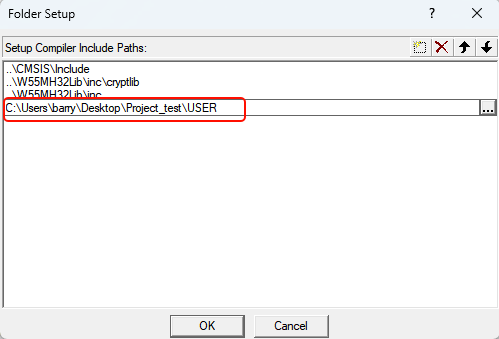

再將USER文件Include路徑包含進去：

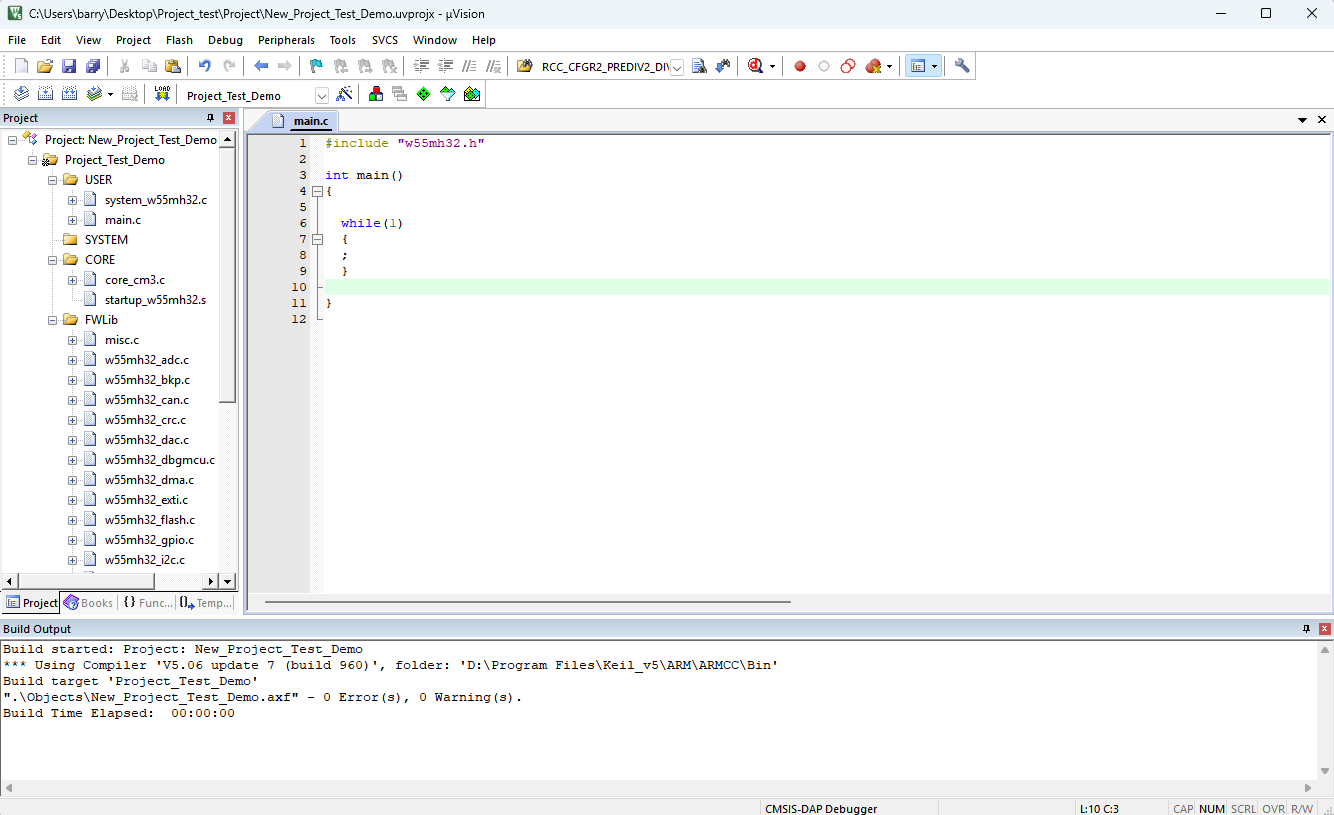

再次點擊編譯，0錯誤0警告：

這樣我們就成功的新建了一個新工程了。
