概述
MAX22190為符合IEC 61131-2標準的工業數字輸入器件。MAX22190將8路、24V吸電流、工業輸入轉換為串行SPI兼容輸出，可連接到3V至5.5V邏輯電路。電流設置電阻允許MAX22190配置為1類、2類或3類輸入。通過每路輸入上的第二個門限檢測器，驗證接近開關的現場接線。使能接線斷開功能時，如果輸入電流下降到接線斷開門限以下超過20ms，觸發FAULT輸出并置位寄存器標志。觸發FAULT的附加診斷包括：過熱、24V現場電源電壓低、24V現場電源丟失，以及CRC通信錯誤。

為保證在工業環境下可靠操作，每路輸出包括可編程尖峰脈沖濾波器。每路通道上的濾波器延遲可獨立編程為8個值之一，范圍為50μs至20ms，包括濾波器旁路。MAX22190具有4引腳SPI接口，此外也可以使用LATCH輸入同步多片并聯器件的輸入數據。

MAX22190現場側支持7V至65V單電源連接到VDD24引腳。由現場電源供電時，MAX22190從集成LDO調節器產生3.3V輸出，除為MAX22190供電外可為外部負載提供高達25mA電流。MAX22190也可以由連接到VDD引腳的3.0V至5.5V邏輯側電源供電。為提高靈活性，SPI接口工作在3.3V或5V邏輯電平，受VL引腳控制。
數據表：*附件：MAX22190八通道工業數字輸入，帶診斷功能技術手冊.pdf

應用

• 樓宇自動化
• 工業自動化
• 過程自動化
• 可編程邏輯控制器

特性

• 高集成度減少BOM數量和電路板空間
  • 八路輸入通道，帶串行器
  • 直接利用現場電源工作(7V至65V)
  • 兼容3.3V或5V邏輯
  • 5mm x 5mm TQFN封裝
• 低功耗和散熱
  • 高精度輸入限流器
  • 無耗能現場側LED驅動器
• 故障容限，帶內置診斷
  • ±40V輸入保護，具有低輸入漏電流
  • 接線斷路檢測
  • 集成現場電源電壓監測器
  • 集成過熱監測器
  • 5位CRC碼發生和傳輸，支持檢錯
• 可配置性支持較寬應用范圍
  • 可配置為IEC 61131-2輸入類型1、2、3
  • 可配置0.5mA至3.4mA輸入限流
  • 可選輸入去抖濾波
• 堅固的設計
  • ±8kV接觸放電ESD和±15kV氣隙放電ESD保護，使用最小1kΩ電阻
  • ±1kV浪涌容限，使用最小1kΩ電阻
  • -40°C至+125°C工作環境溫度范圍

DC電氣特性

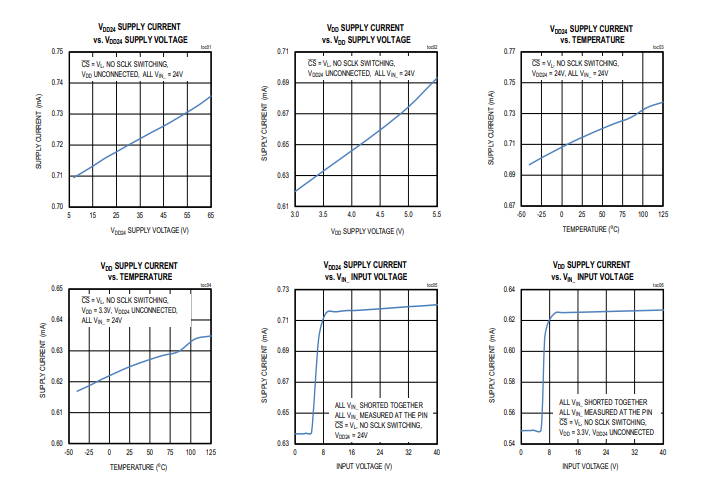

典型操作特性

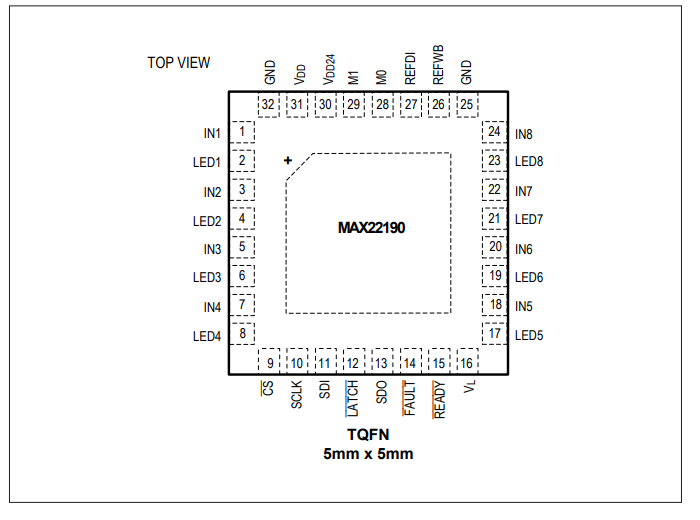

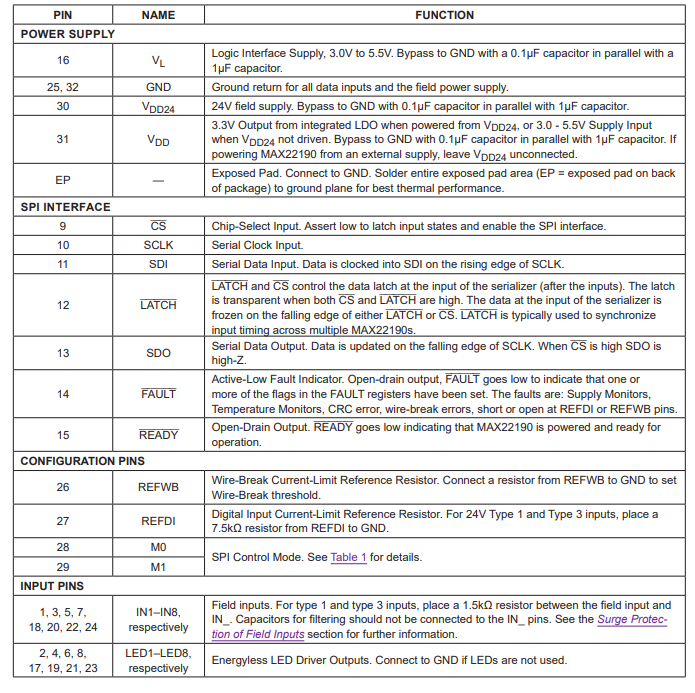

引腳配置描述

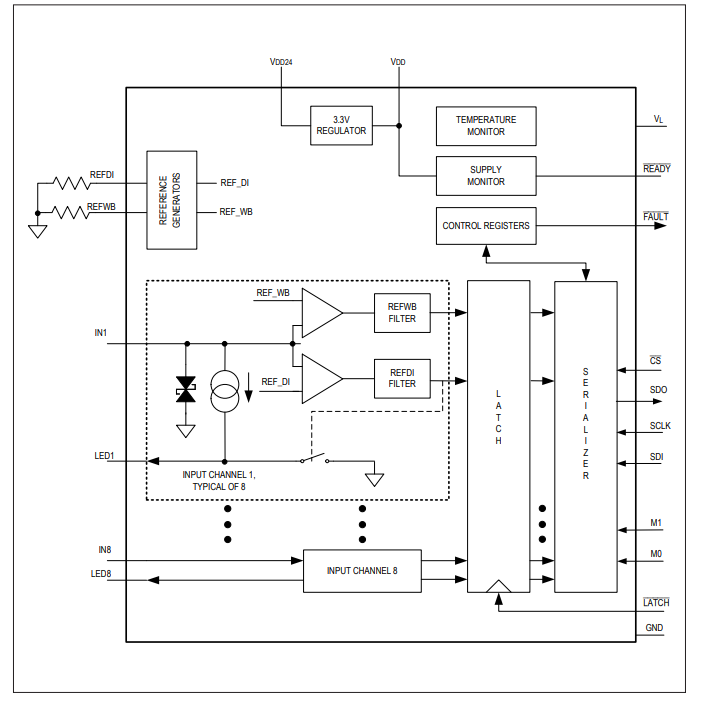

框圖
