概述
MAX2219為符合IEC 61131-2標準的工業數字輸入器件，內部集成數字隔離。MAX22192將8路、24V(吸電流)、工業輸入轉換成隔離的SPI串行輸出，可連接1.71V至5.5V邏輯電壓。電流設置電阻允許MAX22192配置為1類、2類或3類輸入。對于接近檢測開關，可使用斷線檢測功能檢驗現場側的接線。使能斷線檢測功能時，如果輸入電流下降到檢測門限以下超過20ms，將觸發/LFAULT輸出并置位寄存器標志。觸發/LFAULT輸出的其他診斷包括：熱保護、24V現場側低壓報警、24V現場側電源掉電，以及CRC通信校驗錯誤。
數據表：*附件：MAX22192八通道工業數字輸入方案，帶診斷功能和數字隔離技術手冊.pdf

為保證在工業環境下可靠操作，每路輸出包括可編程尖峰脈沖濾波器。每通道的濾波器延遲可獨立編程為8個值之一，范圍為50μs至20ms，或旁路濾波器。

MAX22192具有隔離4引腳SPI接口，除了使用隔離的/LLATCH輸入同步多個并聯器件的輸入數據外，隔離的/LFAULT輸出也即時向主機通告任何診斷問題。名稱以L開頭的數字信號為邏輯側信號，名稱以F開頭的數字信號為現場側信號。

MAX22192現場側支持7V至65V單電源供電，連接到VDD24F引腳。由現場電源供電時，MAX22192由內部LDO從VDD3F引腳提供3.3V輸出，除了為MAX22192供電，還可為外部負載提供高達25mA電流。MAX22192也可以由連接到VDD3F引腳的3.0V至5.5V電源供電。MAX22192的邏輯側由1.71V至5.5V單電源通過VDDL引腳供電，可連接到1.8V、3.3V或5V邏輯電平。

MAX22192的隔離等級為600VRMS，持續60 s，采用70引腳GQFN封裝，爬電距離和間隙為2.3mm。封裝材料的最小相對漏電起痕指數(CTI)僅為600V，提供先進的爬電距離指標。

應用

• 工業自動化
• 過程自動化
• 可編程邏輯控制器

特性

• 高集成度減少BOM數量和電路板空間
  • 八路輸入，帶串行器
  • 支持600VRMS隔離，持續60s (VISO)
  • 可直接利用現場電源供電(7V至65V)
  • 兼容1.8V、3.3V或5V邏輯
  • 6mm x 10mm GQFN封裝
• 低功耗、低發熱
  • 高精度輸入限流器
  • 無耗能現場側LED驅動器
• 內部診斷提高容錯能力
  • ±40V輸入保護，具有低輸入漏電流
  • 斷線檢測
  • 集成現場電源電壓監測器
  • 集成過熱監測
  • 5位CRC碼發生器，支持檢錯
• 可靈活配置支持寬泛應用
  • 可配置為IEC 61131-2輸入類型1、2、3
  • 可配置0.5mA至3.4mA輸入限流
  • 可選擇輸入尖峰脈沖濾波器
  • 支持與其他現場側器件菊鏈
  • 共用隔離SPI
• 高可靠設計
  • ±8kV接觸放電ESD和±15kV氣隙放電ESD保護，使用最小1kΩ電阻
  • ±1kV浪涌容限，使用最小1kΩ電阻
  • -40°C至+125°C工作環境溫度范圍

DC電氣特性

典型操作特性

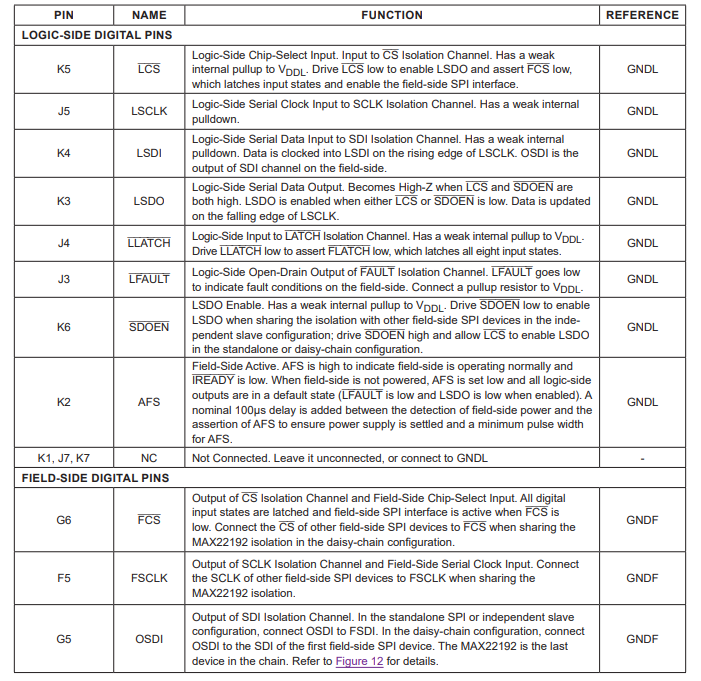

引腳配置描述

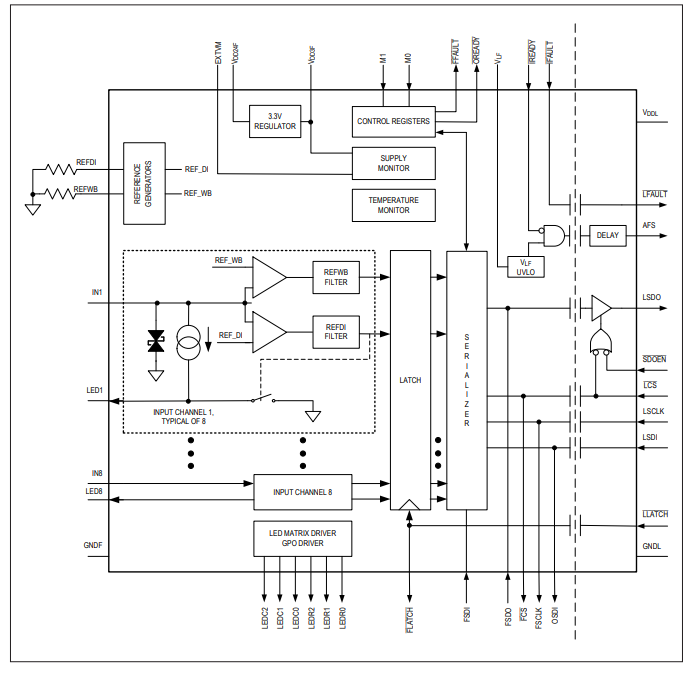

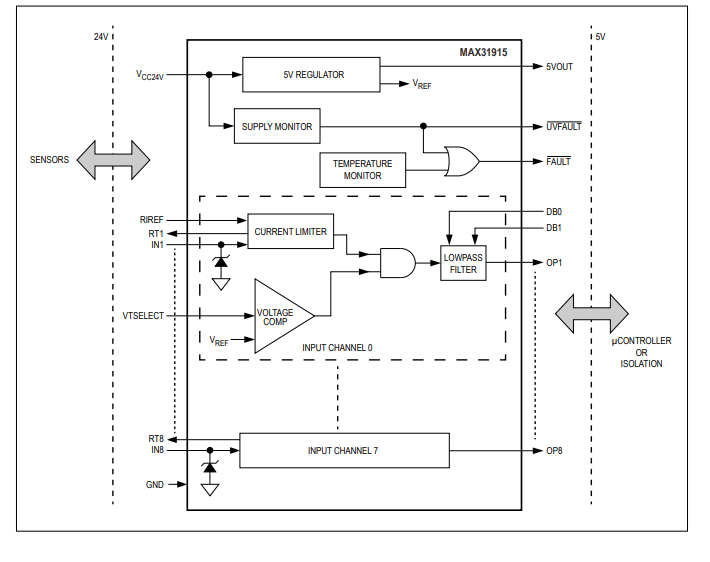

框圖
