UCD7100 器件是 UCD7K 系列數字控制兼容驅動器的一部分，適用于使用需要快速本地峰值電流限制保護的數字控制技術的應用。

UCD7100 是一款低側 ±4A 大電流 MOSFET 柵極驅動器。它允許數字功率控制器（如 UCD9110 或 UCD9501）連接到單端拓撲中的功率級。它提供具有可編程閾值的逐周期電流限制功能和數字輸出電流限制標志，可由主機控制器進行監控。借助快速的 25ns 逐周期電流限制保護，駕駛員可以在數字系統無法及時響應故障情況的情況下關閉功率級。
*附件：ucd7100.pdf

特性

• 可調限流保護
• 3.3V、10mA 內部穩壓器
• DSP/μC 兼容輸入
• 單個 ±4A TrueDrive?大電流驅動器
• 2.2nF 負載時，典型上升和下降時間為 10ns
• 25ns 輸入到輸出傳播延遲
• 25ns 電流感應到輸出延遲
• 可編程電流限制閾值
• 數字輸出電流限制標志
• 4.5V 至 15V 電源電壓范圍
• 額定溫度范圍為 –40°C 至 105°C
• 無鉛 （Pb） 封裝

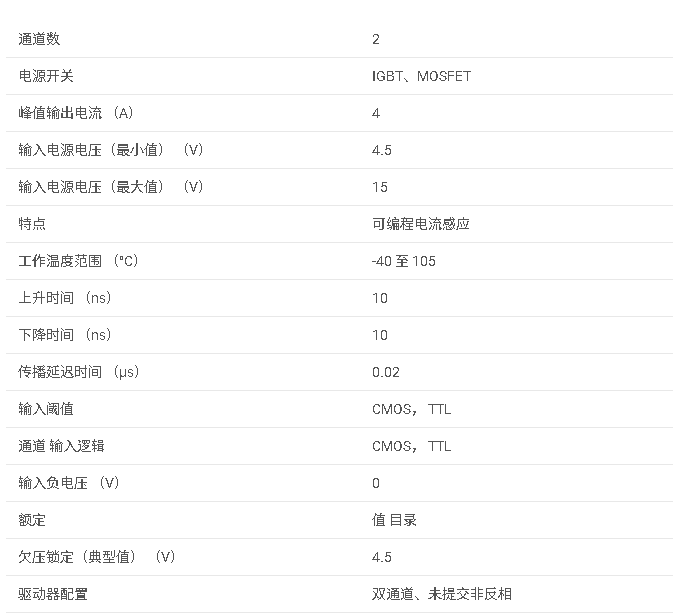

參數

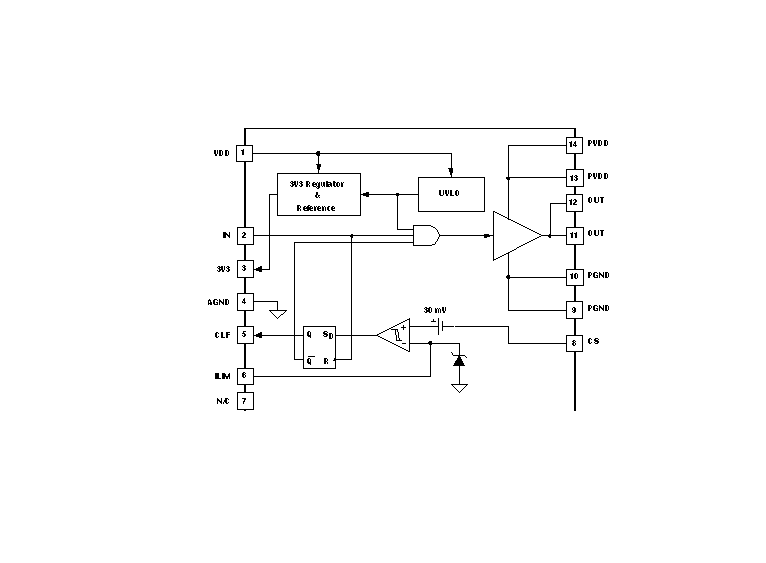

方框圖

一、產品概述

UCD是一款數字控制兼容的單低側±-A MOSFET驅動器，具有電流感應功能。它專為需要快速本地峰值電流限制保護的數字控制技術應用而設計，如數字控制電源、DC/DC轉換器、電機控制器和線路驅動器等。

二、主要特性

• ?高電流驅動能力?：單低側輸出可達±-A峰值電流。
• ?快速響應?：-ns典型上升和下降時間（.-nF負載），-ns輸入到輸出傳播延遲，-ns電流感應到輸出延遲。
• ?電流限制保護?：可編程電流限制閾值，具有數字輸出電流限制標志，可循環電流限制保護。
• ?寬電壓范圍?：.-V至-V電源電壓范圍。
• ?數字兼容?：DSP/μC兼容輸入，內部.-V、-mA線性穩壓器。

三、引腳配置與功能

• ?VDD?：電源輸入引腳，為驅動器供電。
• ?IN?：高阻抗數字輸入引腳，接受.-V邏輯電平信號。
• ?V?：.-V穩壓輸出引腳，為數字控制器供電。
• ?AGND?：模擬地返回。
• ?CLF?：電流限制標志輸出引腳，當電流超過限制時置高。
• ?ILIM?：電流限制閾值設置引腳。
• ?CS?：電流感應引腳，連接至外部電流感應電阻。
• ?PGND?：功率地返回，應緊密連接至功率MOSFET的源極。
• ?OUT?：高電流TrueDrive?驅動器輸出引腳。
• ?PVDD?：輸出驅動器的供電引腳，不內部連接到VDD。

四、電氣特性

• ?工作電壓?：VDD為.-V至-V，PVDD為獨立供電。
• ?輸入閾值?：IN引腳的輸入高電平閾值為.-V至.-V，輸入低電平閾值為.-V至.-V。
• ?輸出特性?：OUT引腳在VDD=-V時，可提供±-A的峰值源/灌電流，上升和下降時間典型值為-ns至-ns。
• ?電流限制?：ILIM引腳可設置電流限制閾值在.-V至.-V之間。

五、功能描述

• ?輸入處理?：內部施密特觸發器比較器隔離內部電路與外部噪聲。
• ?電流感應與保護?：快速電流限制比較器實現循環電流限制保護，防止功率級過流。
• ?握手功能?：內置握手特性，確保在供電電壓穩定后才開始處理輸入驅動信號。
• ?輸出驅動?：TrueDrive?輸出架構在MOSFET的Miller平臺區域提供高效率的電流驅動。

六、應用信息

• ?典型應用?：適用于數字控制電源、DC/DC轉換器、電機控制器等需要快速本地電流保護的應用。
• ?設計要點?：包括電流感應電阻的選擇、輸出電容的匹配、布局和接地考慮等。

七、電源建議

• ?供電電源?：推薦在VDD和PVDD引腳使用低ESR電容進行旁路，以減小噪聲。
• ?參考與外部偏置供電?：V穩壓器可為外部負載（如微控制器或ASIC）提供最多-mA的電流。

八、布局考慮

• ?布局指南?：強調低ESR/ESL電容的放置、高電流路徑的最小化、接地連接的優化等。
• ?布局示例?：提供了典型的電路布局示例，幫助設計者實現最佳性能。
