UCD7201 是 UCD7K 系列的一員 數字控制兼容驅動程序，適用于使用數字控制技術或應用程序的應用程序 需要快速本地峰值電流限制保護。

UCD7201包括雙低側 ±4A 高 - 電流 MOSFET 柵極驅動器。它允許數字 電源控制器（如 UCD9110 或 UCD9501 到 雙端功率級接口 拓撲。它為兩個驅動器通道提供逐周期電流限制功能，可編程 閾值和一個數字輸出電流限制標志，該標志 可由主機控制器監控。隨著 Fast 逐周期限流保護，驅動器可以在 overcurrent 條件。
*附件：ucd7201.pdf

特性

• 可調電流限制保護
• 3.3V、10mA 內部穩壓器
• DSP/μC 兼容輸入
• 雙通道 ±4A TrueDrive? 大電流驅動器
• 2.2nF 負載時 10ns 的典型上升和下降時間
• 20ns 輸入至輸出傳播延遲
• 25ns 電流感應到輸出傳播延遲
• 可編程電流限制閾值
• 數字輸出電流限制標志
• 4.5V 至 15V 電源電壓范圍
• 額定溫度范圍為 –40°C 至 105°C

參數

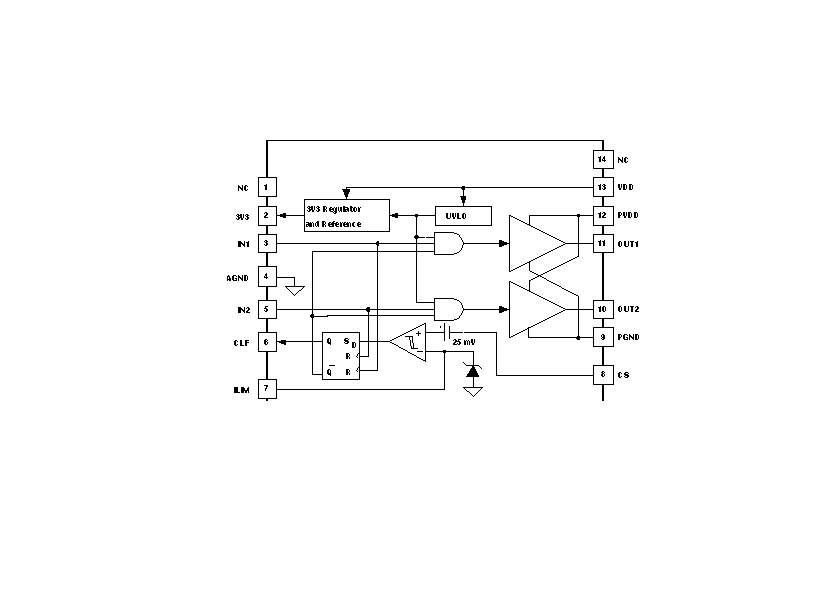

方框圖

一、產品概述

UCD是一款數字控制兼容的雙低端±A MOSFET驅動器，屬于UCDK系列。它適用于采用數字控制技術的應用，或需要快速本地峰值電流限制保護的應用。

二、主要特性

• ?雙低端驅動?：提供兩個獨立的低端±4A高電流MOSFET柵極驅動通道。
• ?可編程電流限制?：具備可編程的電流限制閾值和數字輸出電流限制標志（CLF）。
• ?快速響應?：ns的典型上升和下降時間，0ns的輸入到輸出傳播延遲，5ns的電流感應到輸出延遲。
• ?寬電壓范圍?：支持4.5V至5V的電源電壓。
• ?內部調節器?：集成3.3V、0mA的線性調節器，為數字控制器供電。
• ?兼容性強?：與DSP、微控制器或ASIC的標準3.3V I/O端口兼容。

三、引腳配置與功能

• ?VDD?：電源輸入引腳，為驅動器供電，接受4.5V至5V的輸入電壓。
• ?IN、IN2?：數字輸入引腳，接受3.3V邏輯電平信號，高達MHz。
• ?3V3?：調節后的.V電源輸出，為外部負載如微控制器供電。
• ?AGND?：模擬地返回。
• ?CLF?：電流限制標志輸出，當發生過流時置高。
• ?ILIM?：電流限制閾值設置引腳，可設置為.5V至.V之間的任何值。
• ?CS?：電流感應引腳，連接至快速電流限制比較器，實現周期性的電流限制保護。
• ?OUT、OUT2?：高電流TrueDrive?驅動器輸出，連接至MOSFET柵極。
• ?PGND?：功率地返回，應緊密連接至MOSFET源極。
• ?PVDD?：輸出驅動器供電引腳，不直接與VDD內部連接。

四、電氣特性

• ?工作條件?：推薦工作電壓為4.V至V，結溫范圍為-°C至°C。
• ?輸出特性?：在VDD=2V時，每個輸出通道可提供高達±4A的峰值電流。
• ?傳播延遲?：IN到OUT的傳播延遲典型值為0ns至5ns，CS到CLF的傳播延遲典型值為5ns至0ns。
• ?電流限制?：內部電流限制閾值可根據ILIM引腳電壓設置，范圍為0.V至1.0V。

五、功能描述

• ?電流感應與保護?：通過CS引腳連接的快速電流限制比較器實現周期性的電流限制保護，防止功率級損壞。
• ?握手功能?：內置握手功能，確保在數字控制器啟動并準備好接收功率脈沖之前，驅動器不會開始工作。
• ?TrueDrive?輸出架構?：提供高效的電流驅動能力，特別是在MOSFET開關過渡的Miller平臺區域。
• ?數字監控?：CLF引腳可用于監控電流限制事件，允許主機控制器采取相應的保護措施。

六、應用與實施

• ?典型應用?：包括數字控制電源、DC/DC轉換器、電機控制器和線路驅動器等。
• ?設計指南?：提供了詳細的布局指南、熱考慮因素和電源推薦，以確保最佳性能。

七、封裝與訂購信息

• ?封裝類型?：提供HTSSOP（PWP）引腳封裝。
• ?訂購代碼?：提供了不同封裝和狀態的訂購代碼選項。
