UCC2732x 和 UCC3732x 系列高速雙 MOSFET 驅動器可提供 4A 拉電流和 4A 灌電流峰值電流，可在米勒高原地區最需要的地方有效驅動 MOSFET。獨特的雙極和 MOSFET 混合輸出級并聯還允許在低電源電壓下實現高效的電流源和吸收。提供三種標準邏輯選項 — 雙反相、雙同相以及單相和單同相驅動器。輸入閾值基于 TTL 和 CMOS，與電源電壓無關，具有較寬的輸入遲滯，可提供出色的抗噪性。UCC2732x 和 UCC3732x 系列采用標準 SOIC-8 （D） 以及熱增強型 -8 引腳 PowerPAD MSOP 封裝 （DGN），可顯著降低熱阻，從而提高長期可靠性。
*附件：ucc37324.pdf

特性

• Bi-CMOS 輸出架構
• 米勒高原地區的 ±4 A 驅動電流
• 即使在低電源電壓下也能保持恒定電流
• 輸出并聯以獲得更高的驅動電流
• 采用 MSOP- PowerPAD? 封裝
• TTL/CMOS 輸入與電源電壓無關
• 行業標準引腳

參數

方框圖

. 產品概述

• ?產品名稱?: UCCxx系列雙A峰值高速低側功率MOSFET驅動器
• ?特點?:
  • Bi-CMOS輸出架構
  • 在Miller高原區域提供±A驅動電流
  • 低供電電壓下也能保持恒定電流
  • 輸出并聯以提高驅動電流
  • 提供MSOP-PowerPAD?封裝
  • TTL/CMOS輸入，與供電電壓無關
  • 行業標準引腳排列

. 應用領域

• 開關模式電源
• DC-DC轉換器
• 太陽能逆變器
• 電機控制
• 不間斷電源（UPS）

. 產品特性

• ?驅動電流?: 在Miller高原區域提供±A的峰值電流
• ?封裝類型?: SOIC-和MSOP-PowerPAD?
• ?輸入兼容性?: TTL和CMOS輸入，與供電電壓無關
• ?引腳排列?: 行業標準
• ?邏輯選項?:
  • 雙反相（UCCx）
  • 雙非反相（UCCx）
  • 一反相一非反相（UCCx）

. 電氣規格

• ? 供電電壓（V_DD） ?: .V至V
• ?輸入閾值電壓?:
  • V_IN_H（邏輯輸入閾值）: .V至.V
  • V_IN_L（邏輯輸入閾值）: .V至.V
• ?輸出電流?: ±A（V_DD = V時）
• ? 靜態工作電流（I_DD） ?:
  • UCCx: μA至μA
  • UCCx: μA至μA
  • UCCx: μA至μA

. 開關特性

• ? 上升時間（T_R） ?: ns至ns（.nF負載）
• ? 下降時間（T_F） ?: ns至ns（.nF負載）
• ? 輸入上升延遲時間（T_D） ?: ns至ns
• ? 輸入下降延遲時間（T_D） ?: ns至ns

. 熱信息

• ?熱阻?:
  • θ_JA（結到環境）: .°C/W (SOIC), .°C/W (MSOP-PowerPAD?)
  • θ_JC（結到殼）: .°C/W (SOIC), .°C/W (MSOP-PowerPAD?)

. 應用與實現

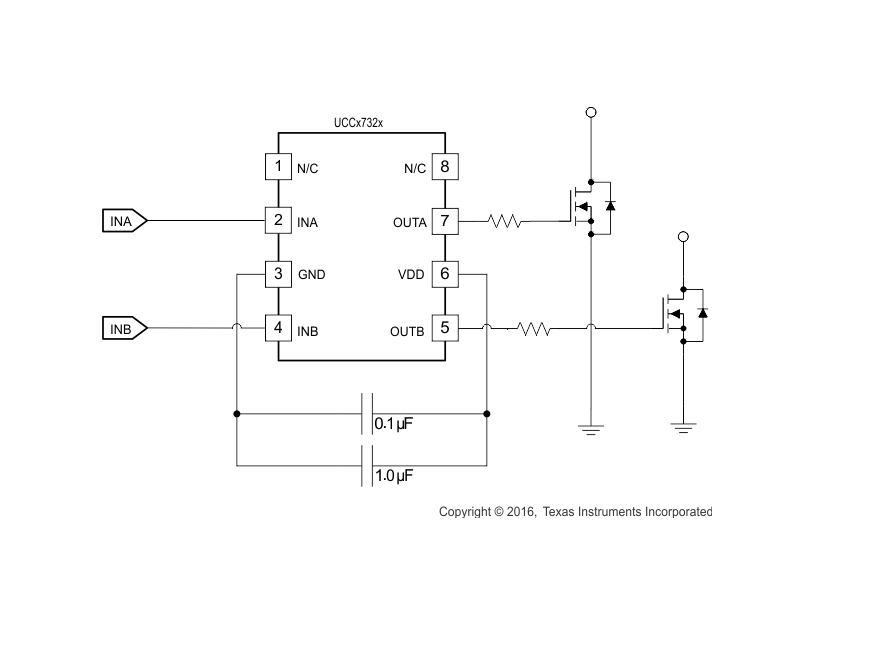

• ?典型應用?: 提供了UCCxx驅動兩個獨立MOSFET的簡化應用圖。
• ?設計考慮?:
  • 選擇合適的邏輯輸出類型。
  • 評估VDD、驅動電流和功耗等設計要求。
  • 優化Miller高原區域的源/沉能力。
  • 布局和接地設計指導，以減少噪聲和提高性能。

. 封裝與訂購信息

• 提供了不同封裝選項的詳細信息和訂購指南，包括SOIC-和MSOP-PowerPAD?封裝。

. 文檔與支持

• 提供了相關文檔、支持資源和商標信息。
• 強調了靜電放電（ESD）的注意事項。
