UCC27516 和 UCC27517 單通道、高速、低側柵極驅動器器件可以 有效驅動 MOSFET 和 IGBT 功率開關。使用本質上最小化 擊穿電流、UCC27516 和 UCC27517 可以拉出和吸收高峰值電流脈沖 電容負載提供軌到軌驅動能力和極小的傳播延遲， 通常為 13 ns。

UCC27516 和 UCC27517 提供 4A 拉電流、4A 灌電流（對稱驅動）峰值驅動 VDD = 12 V 時的電流能力。
*附件：ucc27516.pdf

UCC27516 和 UCC27517 設計用于在 4.5 至 18 V 的寬 VDD 范圍內工作 以及 –40°C 至 140°C 的寬溫度范圍。 內部欠壓鎖定 （UVLO） 電路 VDD 引腳將輸出保持在 VDD 工作范圍之外的低電平。能夠在低電壓下工作 低于 5 V 的水平以及一流的開關特性特別適合 用于驅動新興的寬帶隙功率開關器件，如 GaN 功率半導體 設備。

UCC27516 和 UCC27517 器件采用雙輸入設計，可提供以下靈活性 使用相同的方式實現反相（IN– 引腳）和同相（IN+ 引腳）配置 裝置。IN+ 或 IN– 引腳可用于控制驅動器輸出的狀態。未使用的 輸入引腳可用于啟用和禁用功能。為安全起見，內部上拉和 輸入引腳上的下拉電阻器確保在輸入引腳輸入時輸出保持低電平 floating 條件。因此，未使用的 input pin 不會懸空，必須正確偏置到 確保 Driver Output 處于啟用狀態，以便正常作。

UCC27516 和 UCC27517 器件的輸入引腳閾值基于 TTL 和 CMOS 兼容的低電壓邏輯，它是固定的，獨立于 VDD 電源電壓。寬 高閾值和低閾值之間的滯后提供了出色的抗噪性。

特性

• 低成本柵極驅動器器件，可出色地替代
  NPN 和 PNP 分立解決方案
• 4A 峰值源電流和 4A 峰灌電流對稱驅動
• 快速傳播延遲（典型值為 13ns）
• 快速上升和下降時間（典型值為 9ns 和 7ns）
• 4.5V 至 18V 單電源范圍
• 在 VDD UVLO 期間，輸出保持低電平（確保在上電和斷電時
  無毛刺運行）
• TTL 和 CMOS 兼容輸入邏輯閾值 （與電源電壓無關
  ）
• 具有高抗噪能力的遲滯邏輯閾值
• 雙輸入設計（可選擇反相 （IN– 引腳） 或同相 （IN+ 引腳） 驅動器配置）
  • 未使用的 Input Pin 可用于 Enable 或 Disable 功能
• 當 Input 引腳懸空時，輸出保持低電平
• 輸入引腳絕對最大電壓電平不受 VDD 引腳偏置電源電壓限制
• 工作溫度范圍為 –40°C 至 140°C
• 5 引腳 DBV （SOT-23） 和 6 引腳 DRS（3mm ×
  3mm WSON，帶外露散熱焊盤）封裝選項

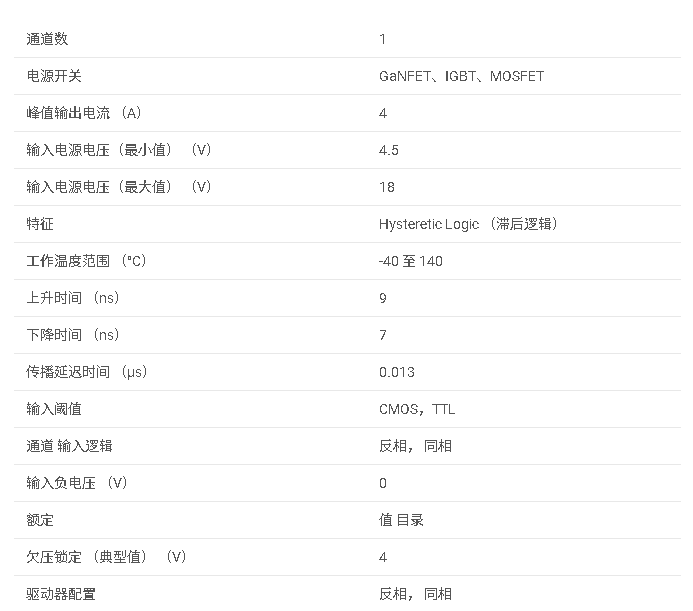

參數

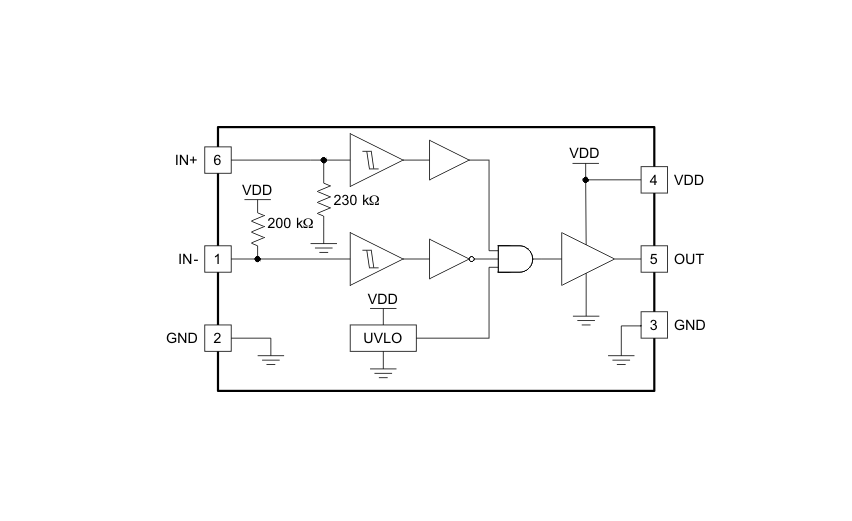

方框圖

一、產品概述

• ?型號?：UCC
• ?類型?：?jiǎn)瓮ǖ馈⒏咚佟⒌蛡?cè)柵極驅動器
• ?特點?：
  • A峰值源和沉電流能力
  • TTL和CMOS兼容低電壓邏輯閾值（獨立于供電電壓）
  • 滯回邏輯閾值，增強噪聲免疫力
  • 雙輸入設計（可配置為反相或非反相輸入）
  • 輸出在VDD欠壓鎖定（UVLO）期間保持低電平
  • 快速傳播延遲（典型值ns）
  • 快速上升和下降時間（典型值ns和ns）
  • .V至V單電源供電范圍
  • 工作溫度范圍：-°C至°C

二、應用領域

• 開關模式電源
• DC-DC轉換器
• 太陽能電源
• 電機控制
• 不間斷電源（UPS）
• 新興寬帶隙功率器件（如GaN）的柵極驅動

三、引腳配置與功能

• ? IN+ ?：非反相輸入引腳
• ? IN- ?：反相輸入引腳
• ?GND?：地
• ?OUT?：輸出引腳，提供柵極驅動電流
• ?VDD?：偏置電源輸入

四、電氣特性

• ?供電電壓范圍?：.V至V
• ?輸入閾值?：
  • 高電平閾值（VIN_H）：約.V
  • 低電平閾值（VIN_L）：約.V
  • 輸入遲滯：約V
• ?輸出特性?：
  • 峰值源/沉電流：A
  • 高電平輸出電壓（VOH）：接近VDD
  • 低電平輸出電壓（VOL）：接近GND
  • 輸出上拉電阻（ROH）：Ω至Ω
  • 輸出下拉電阻（ROL）：.Ω至.Ω

五、保護功能

• ?UVLO?：當VDD電壓低于UVLO閾值時，輸出保持低電平，防止在電源上電和掉電時產生錯誤操作。

六、設備功能模式

• ?非反相模式?：當IN+引腳接收輸入信號，IN-引腳接地時，輸出與輸入同相。
• ?反相模式?：當IN-引腳接收輸入信號，IN+引腳接VDD時，輸出與輸入反相。
• ?使能/禁用功能?：未使用的輸入引腳可用于使能或禁用輸出。

七、典型應用

• 提供了典型應用電路圖，展示了如何使用UCC驅動MOSFET。
• 詳細描述了設計要求和設計過程，包括輸入輸出邏輯配置、VDD偏置供電電壓、峰值源和沉電流、使能功能、傳播延遲等考慮因素。

八、布局指南

• 推薦將驅動器設備盡可能靠近功率器件放置，以最小化高電流跡線的長度。
• 推薦在VDD和GND之間放置低ESR電容器，并盡可能靠近IC。
• 最小化開通和關斷電流回路的寄生電感。
• 提供了布局示例和熱考慮因素。

九、文檔與支持

• 提供了相關技術文檔、工具、軟件和社區資源的鏈接。
• 提供了靜電放電警示和術語表。
