UCC2732x 和 UCC3732x 系列高速雙 MOSFET 驅動器可提供 4A 拉電流和 4A 灌電流峰值電流，可在米勒高原地區最需要的地方有效驅動 MOSFET。獨特的雙極和 MOSFET 混合輸出級并聯還允許在低電源電壓下實現高效的電流源和吸收。提供三種標準邏輯選項 — 雙反相、雙同相以及單相和單同相驅動器。輸入閾值基于 TTL 和 CMOS，與電源電壓無關，具有較寬的輸入遲滯，可提供出色的抗噪性。UCC2732x 和 UCC3732x 系列采用標準 SOIC-8 （D） 以及熱增強型 -8 引腳 PowerPAD MSOP 封裝 （DGN），可顯著降低熱阻，從而提高長期可靠性。
*附件：ucc27324.pdf

特性

• Bi-CMOS 輸出架構
• 米勒高原地區的 ±4 A 驅動電流
• 即使在低電源電壓下也能保持恒定電流
• 輸出并聯以獲得更高的驅動電流
• 采用 MSOP- PowerPAD? 封裝
• TTL/CMOS 輸入與電源電壓無關
• 行業標準引腳

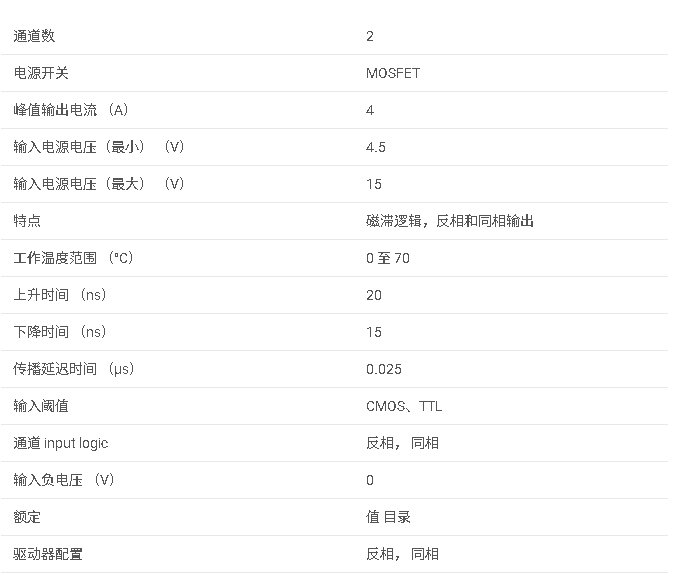

參數

方框圖

1. 產品概述

• ?產品系列?: UCCx 和 UCC2x
• ?類型?: 高速雙MOSFET驅動器
• ?特點?:
  • Bi-CMOS輸出架構
  • Miller高原區域提供±A驅動電流
  • 低供電電壓下保持恒定電流
  • 輸出并聯提升驅動電流
  • TTL/CMOS輸入，與供電電壓無關
  • 提供MSOP-PowerPAD?封裝
  • 行業標準引腳排列

2. 應用領域

• 開關模式電源
• DC-DC轉換器
• 太陽能逆變器
• 電機控制
• 不間斷電源（UPS）

3. 主要特性

• ?驅動能力?:
  • A源電流和4A沉電流峰值
• ?封裝選項?:
  • SOIC- (D)
  • MSOP- PowerPAD? (DGN)
  • PDIP- (P)
• ?工作溫度范圍?:
  • UCC2x: -°C至+5°C
  • UCC2x: 0°C至+0°C
• ?供電電壓?: 4.5V至5V

4. 電氣規格

• ?輸入閾值電壓?:
  • V_IN_H: .V至2.5V
  • V_IN_L: .V至1.5V
• ?輸出特性?:
  • 輸出電阻（高）: 0.6Ω至.Ω
  • 輸出電阻（低）: 0.4Ω至.Ω
• ? 靜態工作電流（I_DD） ?:
  • UCC: 0μA至0μA

5. 開關特性

• ? 上升時間（T_R） ?: 0ns至0ns（.nF負載）
• ? 下降時間（T_F） ?: 5ns至0ns（.nF負載）
• ? 輸入至輸出延遲（T_D1, T_D） ?: 5ns至0ns

6. 熱信息

• ?熱阻?:
  • θ_JA: .°C/W (SOIC), 6.6°C/W (MSOP-PowerPAD?), .°C/W (PDIP)
  • θ_JC(top): 2.2°C/W (SOIC), .°C/W (MSOP-PowerPAD?), 5.3°C/W (PDIP)
  • θ_JB: 7.3°C/W (SOIC), .°C/W (MSOP-PowerPAD?), 2.6°C/W (PDIP)

7. 應用與實現

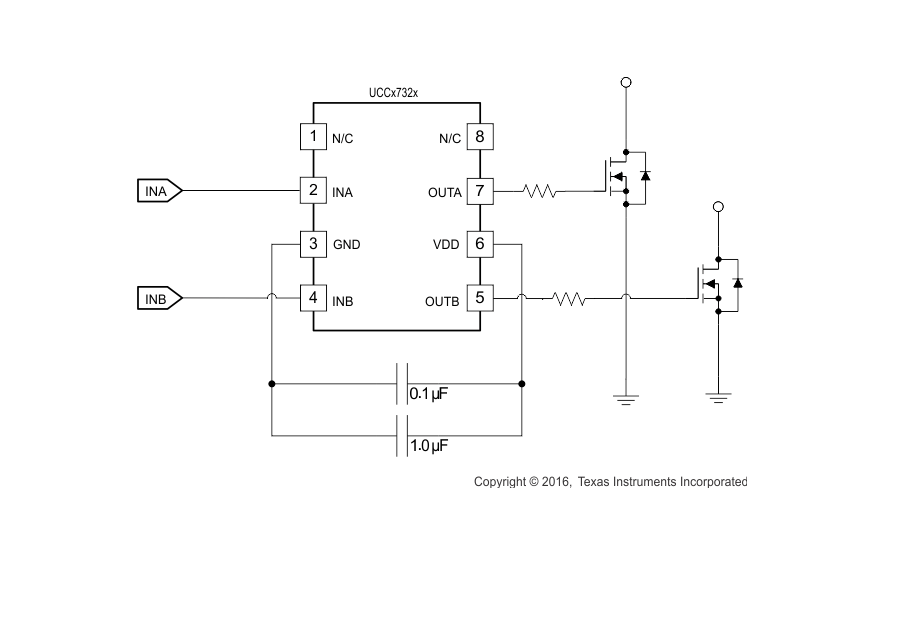

• ?典型應用?: 提供了UCCx2x驅動兩個獨立MOSFET的應用電路圖。
• ?設計要點?:
  • 選擇合適的邏輯配置（雙反相、雙非反相、一反相一非反相）。
  • 評估VDD、驅動電流和功耗。
  • 優化Miller高原區域的電流源/沉能力。
  • PCB布局和接地設計以減少噪聲。

8. 封裝與訂購信息

• 提供了不同封裝選項的詳細尺寸、材料、引腳配置和訂購信息。

9. 文檔與支持

• 提供了相關文檔、支持論壇鏈接、商標信息和靜電放電（ESD）注意事項。
