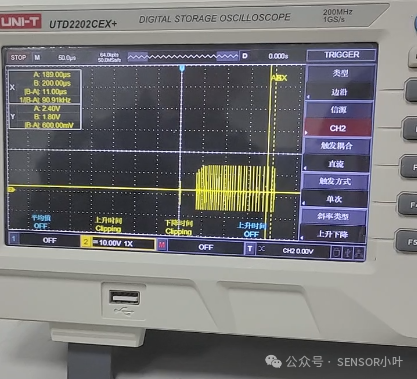

傳感器放大電路的測量 傳感器信號一般都比較小，用示波器直接測量可能難以檢測，但傳感器的主板上面都有信號放大部分，找到這個放大器的輸出端，示波器就可以測量這個被放大后的信號。 用1X的探頭，將通道衰減也設置為1X，耦合方式為DC，觸發模式設為自動。將探頭夾子接到傳感器主板電源負極，探針接放大部分輸出端。 垂直檔位調到50mv/div，時基設置為200或500ms進入滾屏模式。 根據波形可適當調整垂直檔位，至此可觀察傳感器接收信號。

傳感器供電波形是指傳感器在工作時，從電源接收的電流或電壓隨時間變化的圖形。這種波形可以通過示波器進行分析，幫助我們了解傳感器的電源狀態和性能。在示波器上，水平軸通常代表時間，而垂直軸則表示電壓或電流。通過觀察供電波形，我們可以獲取以下信息：

電壓穩定性：一個穩定的供電波形表明傳感器的電源供應是可靠的，沒有電壓波動。這直接影響到傳感器的準確性和穩定性。

電流消耗：波形可以顯示傳感器的電流消耗模式，幫助我們了解傳感器的工作效率和能耗情況。

噪聲和干擾：供電波形中可能出現的噪聲和干擾信號可以揭示電源質量，以及是否受到外部電磁干擾。

故障檢測：異常的供電波形可能指示電源故障，如電壓過低或過高，這會影響傳感器的正常工作。

波形特性：如果供電波形是周期性的，我們可以分析其頻率和周期，了解電源的特性。對于非周期性波形，可以分析其峰值、均值等參數。

通過這些分析，我們可以確保傳感器在最佳工作條件下運行，并及時發現和解決電源相關的問題。

萬用表與示波器是電子實驗中常用的兩種測試儀器，它們各有特點，適用于不同類型的電路測試。下面將探討萬用表和示波器在電路測試中的不同應用場景和適用情況。

萬用表的適用場景 1. 靜態參數測試： 萬用表適用于測量電路中的靜態參數，如電壓、電流和電阻。對于需要準確測量電路中某一點的電壓或電流大小的情況，萬用表是一個理想的選擇。 2. 簡單電路測試： 當電路相對簡單，且只需了解電路中基本參數時，萬用表是一種簡單易用的測試工具。它的操作相對簡單，通常不需要太多專業知識。 3. 低頻信號測試： 萬用表可以測量低頻范圍內的信號，適用于一般的電子電路測試，如直流電路或低頻交流電路。示波器的適用場景 1. 動態信號測試： 示波器適用于觀察和分析電路中的動態信號波形。對于需要詳細了解電路中信號的變化情況、頻率特性和幅度變化的情況，示波器是不可或缺的工具。 2. 高頻信號測試： 示波器可以處理高頻信號，因此在高頻電路的測試中具有優勢。例如，對于射頻電路或數字電路中的高速信號測試，示波器能夠提供更為準確的結果。
3. 波形分析： 示波器可以顯示信號的波形，幫助用戶更直觀地了解信號的特性和變化規律。這對于分析電路中的故障、調試電路以及驗證設計是否符合預期都非常有用。 4. 頻譜分析： 一些高級示波器還具有頻譜分析功能，能夠將信號轉換為頻域信息，幫助用戶分析信號的頻譜特性，對于頻率分析和信號調制等方面的應用非常有幫助
