來源：英飛凌汽車電子生態圈

近日，英飛凌的磁傳感器門類再添新兵，第三代3D霍爾傳感器TLE493D-x3系列在經歷兩代產品的迭代之后應運而生。相較于前一代產品，主要有如下變化：

供電范圍擴展到5v并增加±50mT的量程范圍，從而可覆蓋更多應用場景;

精度更高，在靈敏度溫漂和零點溫漂以及各軸匹配度漂移方面性能具有提升;

系列中所有型號均具有睡眠喚醒功能;

明確符合功能安全ASIL-B等級要求，方便客戶構建ASIL-B以上等級的系統;

增加SPI接口的型號TLE493D-P3I8，該型號工作溫度可達150℃。

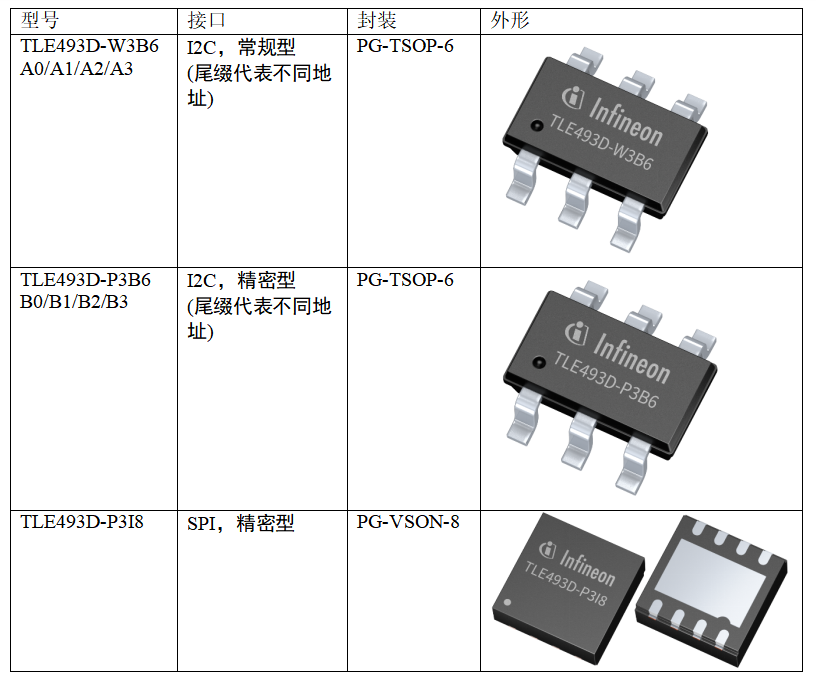

該系列產品的型號如下：

兩種測量模式：

低功耗模式：芯片內部定時觸發測量,可配置為4種定時采樣頻率16、31、125、1000Hz

主控模式：外部MCU對芯片測量進行觸發,最高采樣頻率可達7kHz

兩種模式均可配置為如下三種采樣值的組合：

3軸磁場+溫度

X軸磁場+Y軸磁場

X軸或Z軸磁場+溫度

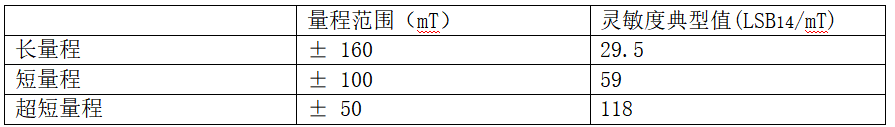

三種量程：

量程范圍(mT)

靈敏度典型值(LSB14/mT)

長量程：± 16029.5

短量程：± 10059

超短量程：± 50118

睡眠與喚醒功能：

睡眠功能指的是芯片被設置為低功耗模式時，如果芯片感應的磁場低于所設置閾值，則芯片處于休眠狀態，以所設置頻率定時內部進行采樣并不再響應來自MCU的通訊指令。

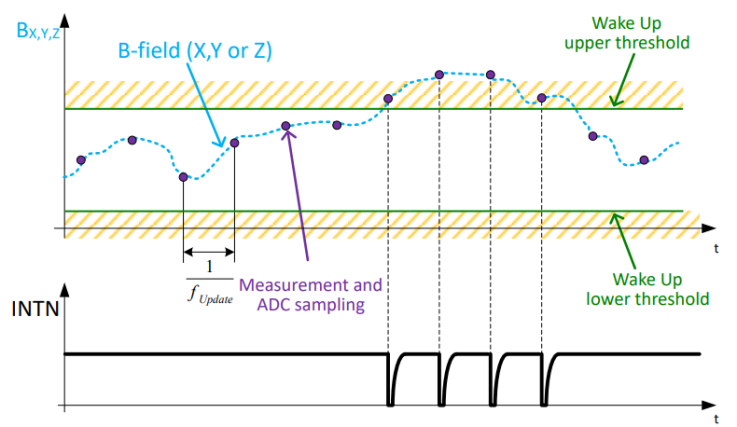

喚醒功能指的是在設定磁場閾值并使能該喚醒功能后，一旦作用于芯片的磁場超過閾值，INTN管腳會輸出低電平觸發脈沖，可用于喚醒SBC或者MCU。X,Y,Z任意一個軸的閾值被超過就會觸發出脈沖。如果各軸的閾值保持在復位時的初始值沒有進行修改，則表明該軸的睡眠喚醒功能沒有使能;如果所有軸的的閾值均保持復位初始值，則芯片會一直保持在喚醒狀態，持續向外發出脈沖。

檢驗功能

除了支持上面提到的三種采樣值組合外，芯片還提供三種自檢功能滿足用戶的診斷要求：

各軸霍爾偏置電壓檢測及供電電源檢測。這一功能主要是檢驗施加在hall盤上的偏置電壓是否在規程內，數據手冊中不但規定了初始值的合規范圍，同時規定了全生命周期的漂移范圍。

修調功能及內部電源檢測。這一功能主要是檢驗hall和ADC的零點的旋轉修調功能和片內穩壓電路是否仍然正常工作。同樣地，數據手冊同時規定了其初始值和漂移值的范圍。

SAT檢測。以上兩種自檢功能主要側重于對芯片內模擬電路的自檢，而SAT檢測主要是對片內數字電路的測試，通過設置相關控制位，檢驗芯片的輸出值是否與參考值相同。

溫度補償算法

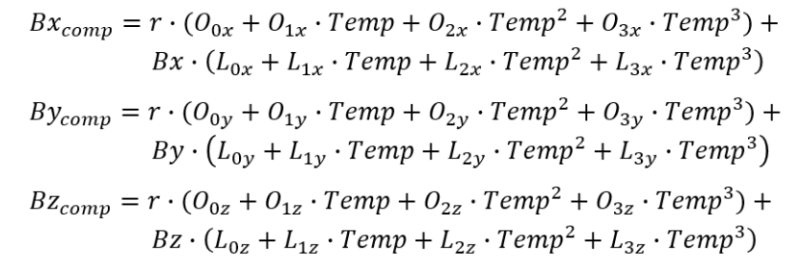

數據手冊提供了三階溫度補償算法，用戶可以根據如下的公式通過獲得的Bx,By,Bz及溫度初始值計算得到補償值，從而進一步消除溫漂對精度帶來的影響。

TLE493Dx3進一步補充了現有的英飛凌磁傳感器產品序列，充分考慮了用戶在功能安全方面的需求，是頂柱模塊撥桿位置，換擋位置以及搖桿位置檢測等應用場景的最佳選擇。英飛凌通過持續的技術迭代不斷為市場和用戶提供最具性價比的產品。
