概述
DS8007A多協議雙智能卡接口是一款汽車級、低成本雙智能卡讀卡器接口，滿足所有ISO 7816、EMV?和GSM11-11的要求。通過其8位并行總線和專用地址選擇(AD3–AD0)引腳，DS8007A可以方便地直接連接至Maxim安全微控制器的非復用字節寬度總線。另外，并行總線也可以復用，允許直接連接至80C51兼容微控制器的復用總線，通過MOVX尋址。

一路集成的UART復用該接口，允許高速、自動地完成智能卡處理，并且每個卡槽具有獨立的處理和可變波特率能力。卡接口由內部時序控制，支持自動激活和關閉時序、可處理T = 0、T = 1所需要的所有動作以及同步協議。此外還支持掉電情況下的緊急關閉。通過輔助I/O可支持第三個卡。同一組I/O還可作為額外的UART串行接口。

DS8007A提供兩路智能卡接口所需的全部信號，集成電壓轉換器保證了1.8V/3V/5V卡和1.8V/3V/5V工作環境的相互兼容性，能夠工作在2.7V至6V電源電壓。對于非汽車級應用，可以選擇標準版本的DS8007。
數據表：*附件：DS8007A汽車級多協議雙智能卡接口中文手冊.pdf

應用

• 接入控制
• 銀行設備(POS終端、借記卡/信用卡支付終端、密碼鍵盤、自動取款機)
• 收費電視
• 電信

特性

• 為兩路獨立的智能卡提供完整的接口/控制
• 卡接口具有8kV (最小值) ESD保護
• 內部產生IC卡供電電壓
  • 5.0V ±5%，65mA (最大值)
  • 3.0V ±8%，50mA (最大值)
  • 1.8V ±10%，30mA (最大值)
• 內部專用的時序管理電路自動控制卡的激活、關閉和數據通信
• 8位并行總線與主機接口(用戶可選擇復用或非復用模式)
• 片選和三態總線允許總線上掛接多個設備(讀卡器和存儲器)
• 8字符接收FIFO，可設置深度/閾值
• I/O口連接外部ISO 7816 UART
• 獨立的卡時鐘發生器(高達10MHz)，支持2倍頻
• 可選擇卡時鐘停止在高電平、低電平或內部產生的1.25MHz (卡關斷)
• 提供經過EMV認證的參考設計和評估套件(DS8007-KIT)

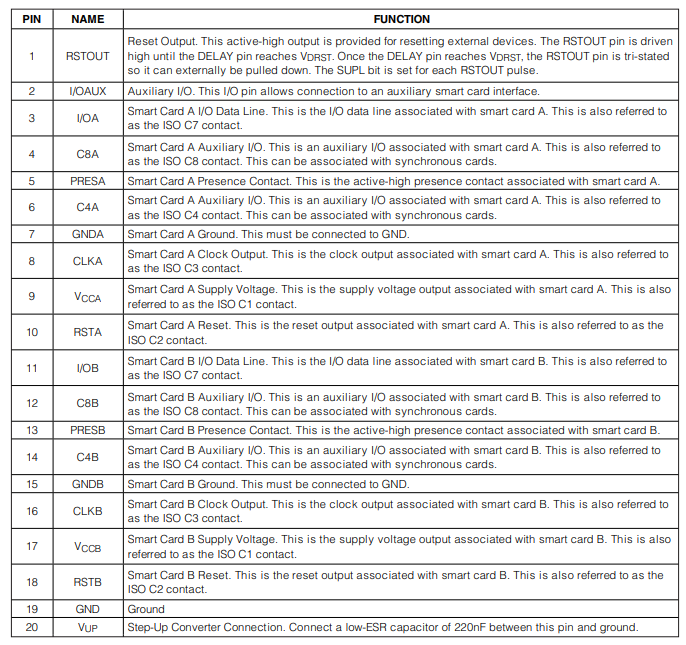

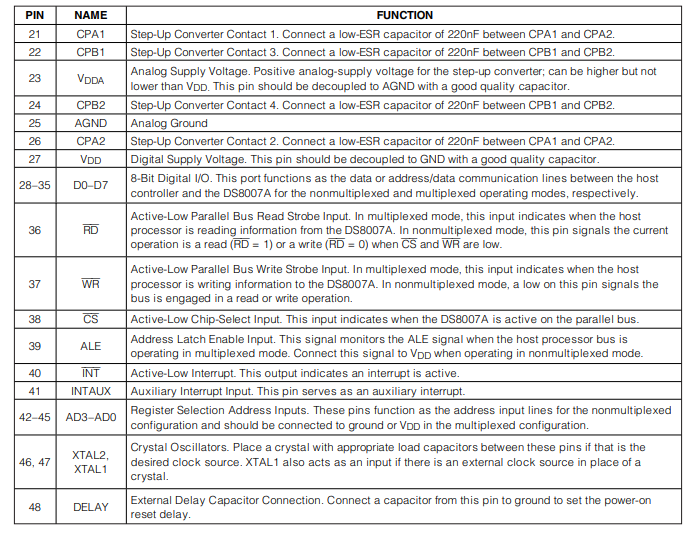

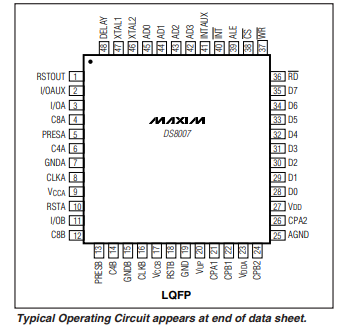

引腳配置描述

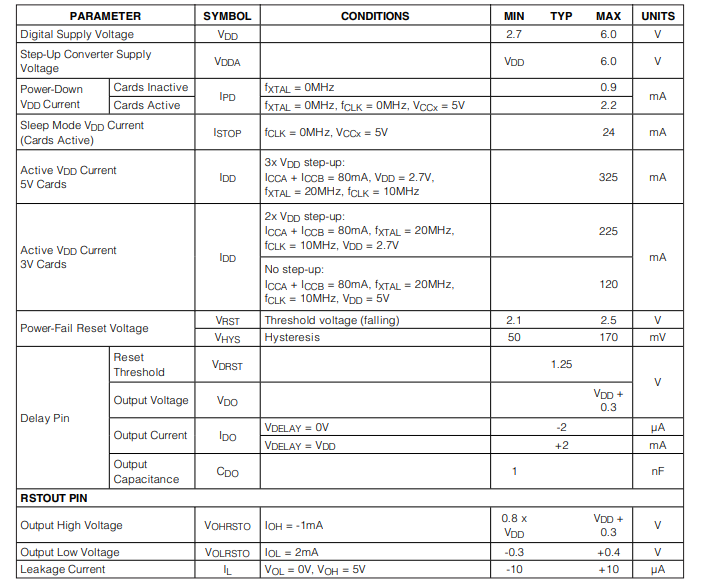

電特性

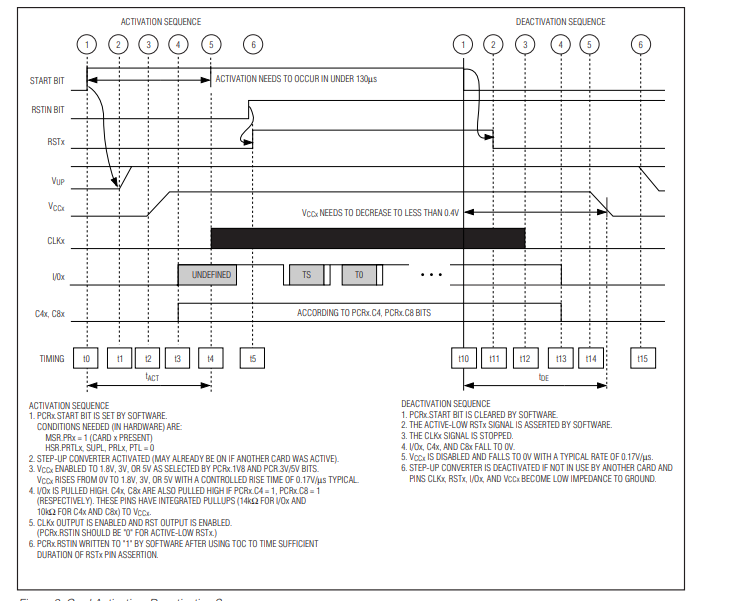

激活順序

激活順序只能由主機設備通過并行總線接口請求。主機可請求激活特定卡（卡A或卡B），方法是在不滿足必要條件（即卡未插入且相關位未改變）的情況下，將PCRx寄存器的START位設置為1，從而將CSR的SCx位設置為A或B。主機軟件可同時激活兩個卡槽，但一次只能選擇一個卡進行發送/接收。只有在滿足操作條件（如卡已插入且電源電壓正常）時，才會進行選擇。這些條件可通過HSMR、MSR和CSR寄存器進行確定。如果微控制器在未滿足必要條件的情況下嘗試將PCRx.START位寫為1，該位不會改變。激活時間（從START位置位到時鐘啟用）最長為130μs。激活順序的詳細信息見圖9。
