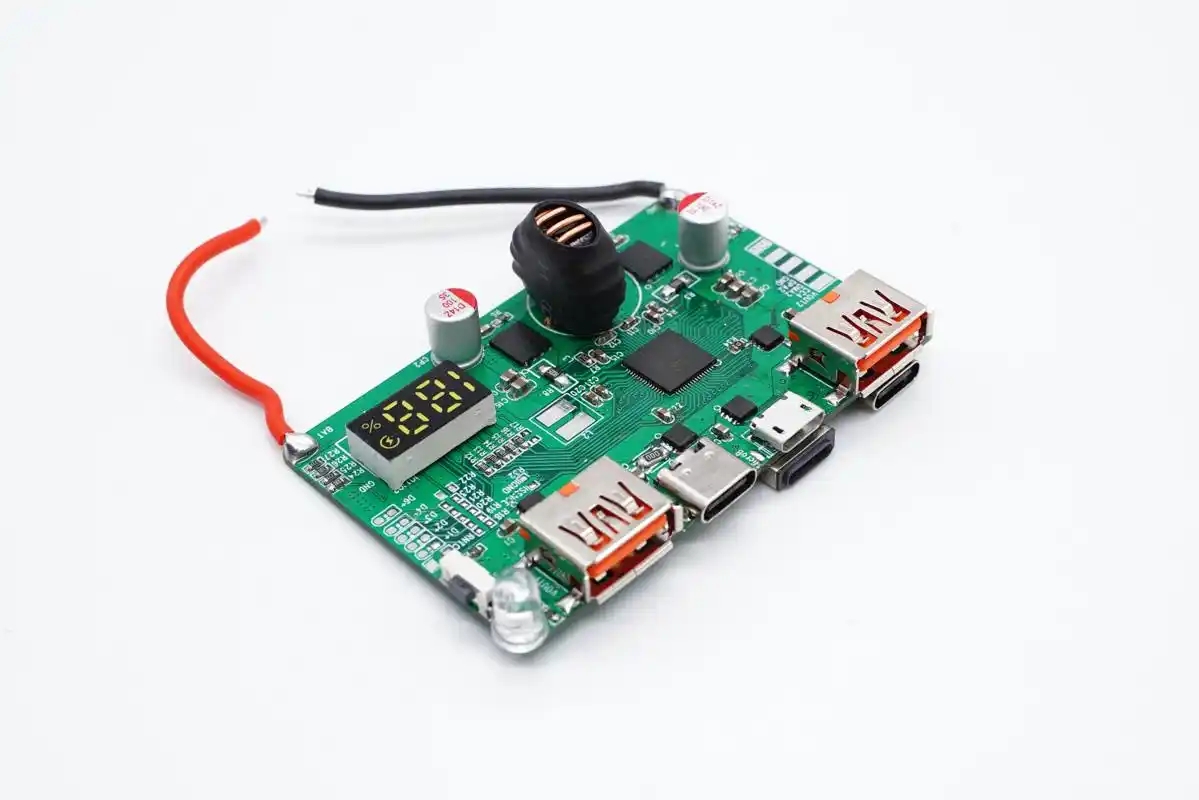

英集芯IP5383是一個應用于移動電源，手機、平板電腦等快充方案的45W大功率雙C口雙向快充電源管理SOC芯片。內置同步雙向升降壓轉換器，通過單個電感實現雙向升降壓功能。支持最大45W的輸入輸出功率和高達8A的充電電流。2至5節串聯電池組，提供靈活的電池配置方案。兼容SCP、PD3.0、UFCS等主流快充協議。兩個支持雙向輸入輸出快充的USB-C口和一個USB-A口。集成了H橋功率MOS管等關鍵元件，簡化了移動電源的電路結構，降低了BOM成本。采用了QFN60封裝，尺寸小巧，適合用于移動電源、手機、平板等便攜電子設備。

多協議兼容，適配多種充電場景
IP5383支持SCP、PD3.0、UFCS、QC2.0/3.0、AFC/FCP等常見快充協議，可適配蘋果、安卓、筆記本電腦等設備。其雙USB-C接口與USB-A接口組合，支持多設備同時充電。芯片內置TYPE-C PD3.0協議及PPS輸出功能，可調節5V至20V電壓檔位，并提供20mV/Step的精細調節，幫助設備在合適功率下充電。同步開關升降壓系統的轉換效率表現良好，有助于減少能量損耗。

集成化設計，優化方案成本
IP5383采用QFN60封裝工藝，集成H橋功率MOS管、同步雙向升降壓轉換器等元件。該設計僅需一個電感即可實現雙向升降壓功能，簡化了電路結構，有助于降低BOM成本。芯片支持2至5節串聯電池組配置，適用于不同容量的移動電源產品。其8A充電電流輸出能力，可提升充電速度，滿足用戶的日常用電需求。

智能電池管理，優化使用體驗

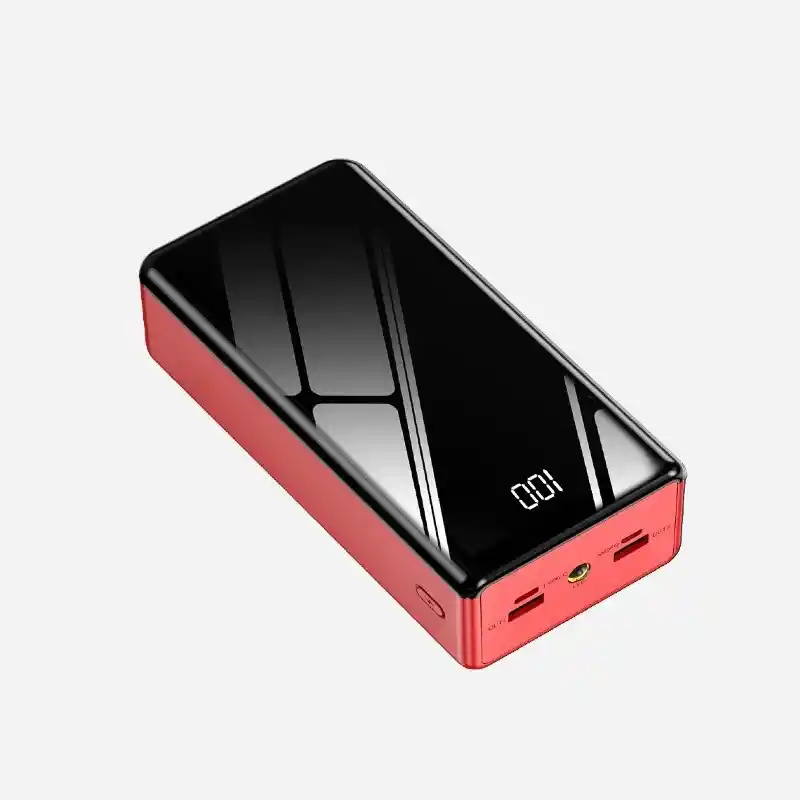

芯片內置ADC與電量計，可監測電池電壓、電流及溫度參數。通過自適應充電電流調節技術，IP5383能根據電池狀態調整充電策略，支持4.15V至4.40V（含磷酸鐵鋰3.65V）等多種規格電池。電量顯示功能支持4顆LED燈、188數碼管等形式，方便用戶查看剩余電量。芯片還提供照明燈驅動功能，增強移動電源的實用性。

多重安全防護，保障充電安全
IP5383具備多層級安全保護功能：輸入端支持過壓/欠壓保護，輸出端設置過流/過壓/短路保護，電池端提供過充/過放/過流保護，芯片自身集成過溫保護。NTC溫度檢測功能可監測電池溫度，幫助維持充電穩定性。芯片還通過ESD 4KV防護與30V輸入耐壓測試，在復雜環境下仍能保持穩定運行。

靈活應用，支持產品創新
IP5383的QFN60封裝與簡潔的外圍設計，使其可應用于手機、平板、電動工具等設備的電源管理模塊。支持188數碼管電量顯示與可選NTC溫度檢測的特性，為制造商提供了多樣化的產品設計選擇。該芯片已在多家移動電源廠商的產品中得到應用，其功率表現與可靠性，有助于推動便攜設備充電技術的發展。

總結
英集芯IP5383以其45W功率輸出、多協議兼容性、集成化設計以及安全防護功能，為移動電源領域提供了可行的解決方案。無論是注重充電體驗的用戶，還是尋求優化設計的制造商，IP5383均可作為一項值得考慮的技術選擇。
