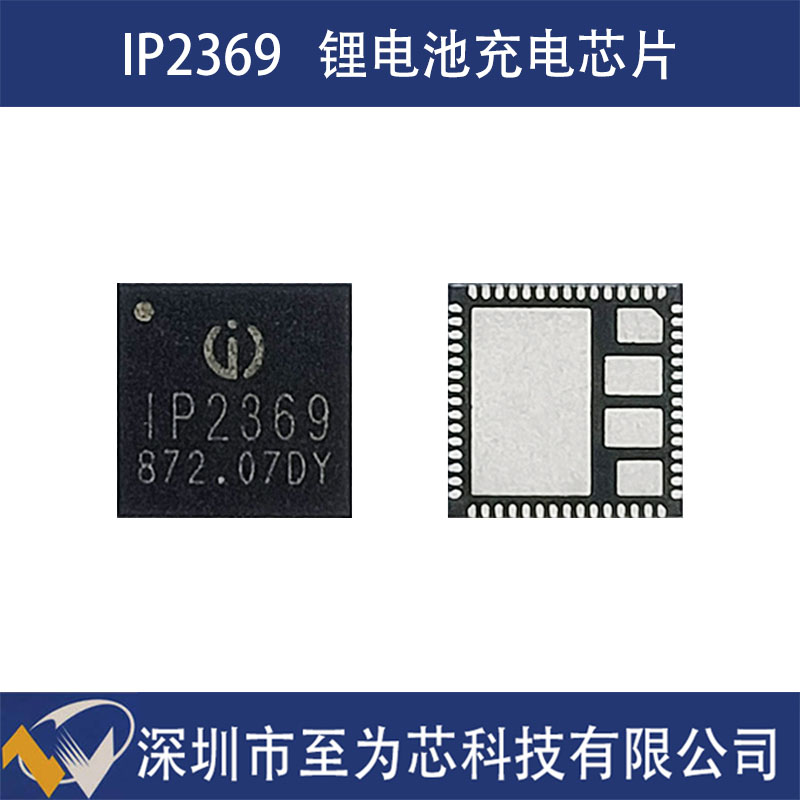

英集芯IP2369是一款用于應急電源、藍牙音箱、電動工具等充電方案的45W大功率多節鋰電池充電管理SOC芯片。2至6節鋰電池或磷酸鐵鋰電池串聯使用,集成AFC、FCP、PD2.0/3.0/3.1等多種輸入輸出快充協議,支持高達45W的充放電功率。支持2個USB口,其中A口用于輸出,C口用于輸入輸出。支持4/2/1顆LED電量指示燈,可以顯示電量和充放電狀態。內置BUCK-BOOST升降壓功率NMOS,只需一個電感即可實現同步升降壓功能,簡化了電路設計,降低了整體方案的尺寸和BOM成本。

一、核心特點:多協議支持,性能穩定
英集芯IP2369在充電領域具有較廣泛的兼容性,它支持AFC、FCP、PD2.0、PD3.0、PD3.1等多種輸入輸出快充協議,能夠適配不同品牌的充電器和設備。其充放電功率可達45W,有助于縮短充電時間,提升使用效率。
在智能識別方面,IP2369能夠自動匹配充電器的功率,優化充電過程,兼顧速度和穩定性,減少因功率不匹配帶來的問題。
二、電路設計:結構簡化,經濟實用
英集芯IP2369采用內置BUCK-BOOST升降壓功率NMOS的設計,僅需一個電感即可實現同步升降壓功能。這種設計簡化了電路結構,有助于提高充電效率,同時降低方案的尺寸和物料成本,為設備制造商和消費者提供更具性價比的選擇。

三、靈活適配:滿足多樣化需求
英集芯IP2369支持通過外接電阻設置電池類型及充滿電壓,可適配3.65V至4.4V的多種電壓需求,適用于不同類型的鋰電池。此外,它還支持2至6節鋰電池或磷酸鐵鋰電池串聯使用,通過外接電阻即可設置電池串聯節數,滿足不同設備的配置要求。
四、電量顯示與保護功能:實用可靠
英集芯IP2369配備4個電量指示燈,可實時顯示電池電量和充放電狀態,方便用戶隨時掌握設備電量情況。
在安全保護方面,IP2369具備輸入過壓/欠壓保護、輸出過流/短路保護、電池過充/過放/過流保護、IC過溫保護以及充放電電池溫度NTC保護等功能,有助于保障充電過程的安全穩定。此外,它還支持ESD 4KV靜電防護和輸入耐壓30V,提升了產品的耐用性。

五、應用場景:覆蓋廣泛
英集芯IP2369適用于多種智能設備,例如:
藍牙音箱:提供高效充電,延長使用時間;
電動工具:支持穩定供電,提升工作效率;

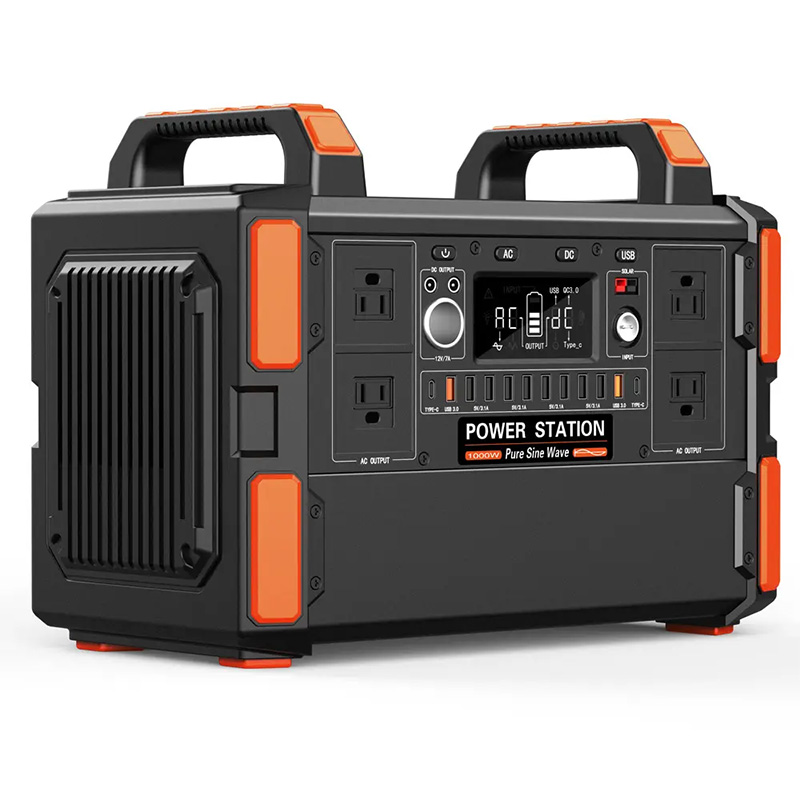

打氣泵和應急電源:在戶外或緊急情況下提供電力支持。
在家庭娛樂、戶外活動或應急場景中,IP2369能為設備提供可靠的電力管理,滿足不同使用需求。
英集芯IP2369以其穩定的性能、較高的集成度、多重保護功能和廣泛的應用范圍,為智能設備充電提供了實用解決方案,助力用戶享受更便捷的智能生活。

-
