AiP8F0110是一款8051核電磁加熱專用MCU，內置16KB FLASH ROM、512B XRAM、256B IRAM、128B EEPROM，內部集成Timer0/1/2/3，UART、I2C、PPG、PWM、BUZ、WDT、OPA、5路CMP、4路DAC、12bit-ADC。

主要特點

內核：1T 8051

工作電壓：1.8V~5.5V

工作模式：普通模式、空閑模式、停止模式

存儲容量：16KB FLASH、256B IRAM、512B XRAM

時鐘：內部16MHz高速振蕩、內部32kHz低速振蕩

中斷：19個中斷源，優先級軟件設置

通信接口：1路UART、1路I2C

定時器：3個8位通用定時器T0/2/3、1個16位通用定時器T1，T0可捕獲同步比較器CMP0的比較結果信號，T3可捕獲PPG信號，T1可控制PPG不可重復觸發功能

可編程脈沖發生器：1個9位PPG定時器，PPG集成過壓、過流等多種保護功能。PPG開漏輸出，輸出高、低有效電平可配置

集成1路PGA：放大倍數可選8、16、32和64倍，運放輸出可作為AD的輸入通道；失調電壓出廠測試已校準

集成5路CMP，DAC作為其參考電壓輸入，256檔可調

12位A/D轉換器，最多支持12輸入外部通道和4內部通道，支持PPG硬件觸發AD轉換

封裝類型：SOP20、SOP16、DIP20、DIP16

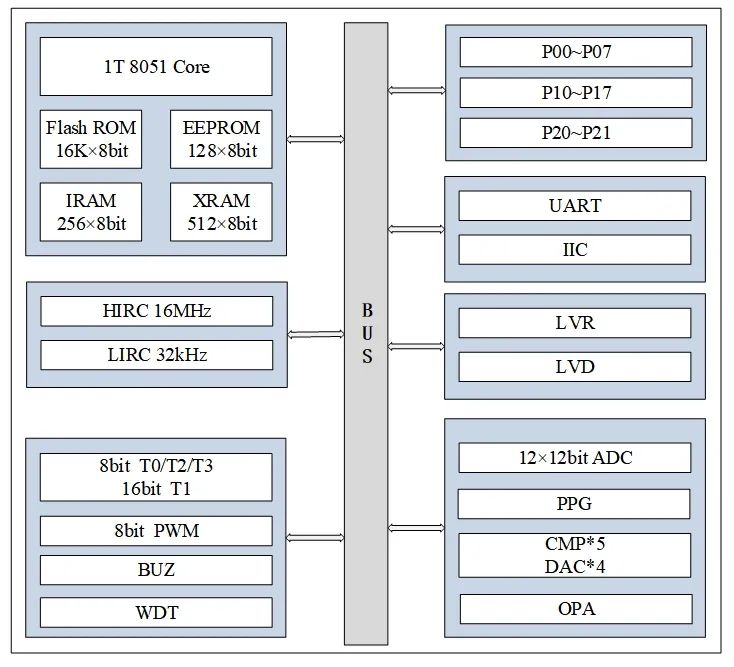

功能框圖

引腳排列圖

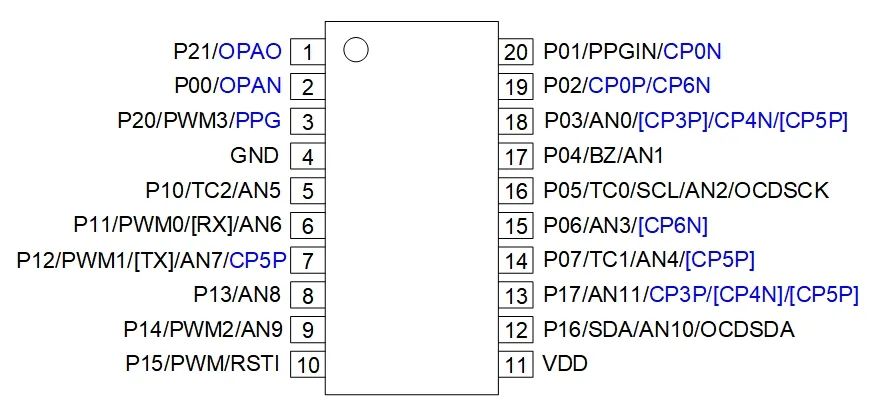

SOP20/DIP20引腳排列圖

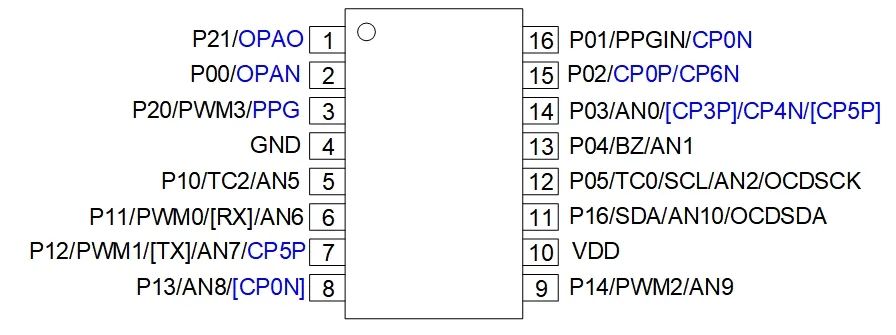

SOP16/DIP16引腳排列圖

產品優勢

內置抖頻功能，可以有效提升EMI性能。

結語

AiP8F0110是一款8051核電磁加熱專用MCU，內部集成浪涌電流保護、浪涌電壓保護、IGBT反壓保護等多種保護功能，可以有效提升產品應用的可靠性。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
