AiP8F3232是一款有電容觸摸型8051核MCU，內置32KB Flash ROM、256B IRAM、1KB XRAM，內部集成3個16位通用定時器、1個12位高級定時器、WT、WDT、UART1/2、SPI、I2C、CRC、LCD、LVD、TOUCH、OPA&CMP、12bit-ADC。

主要特點

內核：1T 8051

工作電壓：1.8V~5.5V

工作模式：普通模式、空閑模式、停止模式

工作電流：3.0mA（VDD=5.0V，fsys=16MHz）

空閑模式：0.36mA（VDD=5.0V，fsys=32kHz）

停止模式：5.0μA（VDD=5.0V，關閉WDT，關閉LVR）

存儲容量：32KB FLASH、256B IRAM、1KB XRAM

功能口映射：UART、I2C、PWM0/1/2功能口支持任意IO映射

TOUCH：有電容觸摸、25個按鍵通道

時鐘：內部16MHz高速振蕩、內部32kHz低速振蕩、外部4MHz~16MHz高速晶振、外部32.768kHz晶振

低壓復位：4 level選擇（1.9V~4.2V）

低壓檢測：13 level選擇（2.0V~4.4V）

中斷：17個中斷源，優先級軟件設置

定時器：3個16位通用定時器T0/1/2、1個12位高級定時器T5、1個WT定時器、1個WDT定時器

通信接口：2路UART、1路SPI、1路I2C

ADC：12位AD轉換器、26個外部通道、1/4VDD內部通道、OPA內部輸出通道；內部可選2V/3V/4V/VDD參考電壓

一路OPA&CMP

一個CRC

封裝類型：SOP16、SOP20、SOP24、SOP28、SSOP20、SSOP24、SSOP28、QFN28

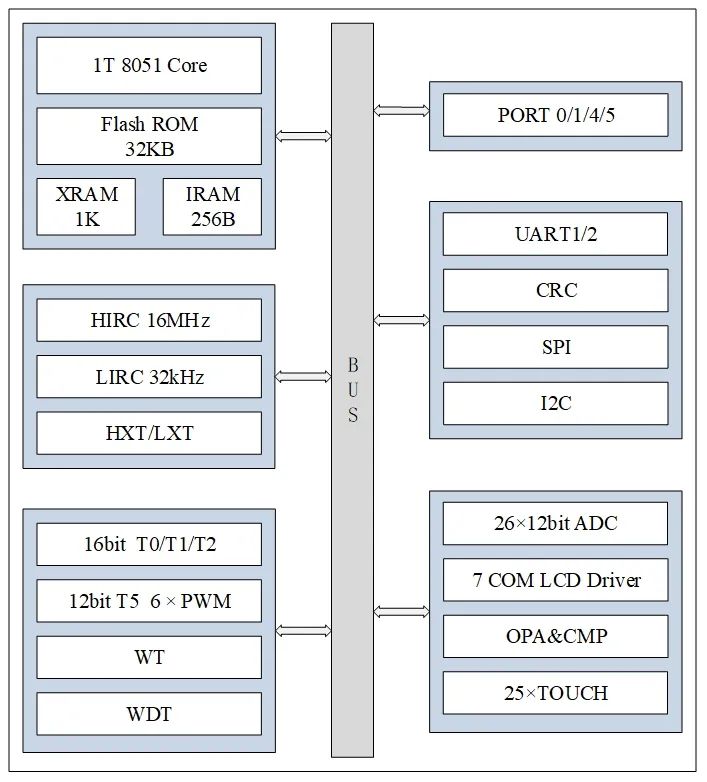

功能框圖

引腳排列圖

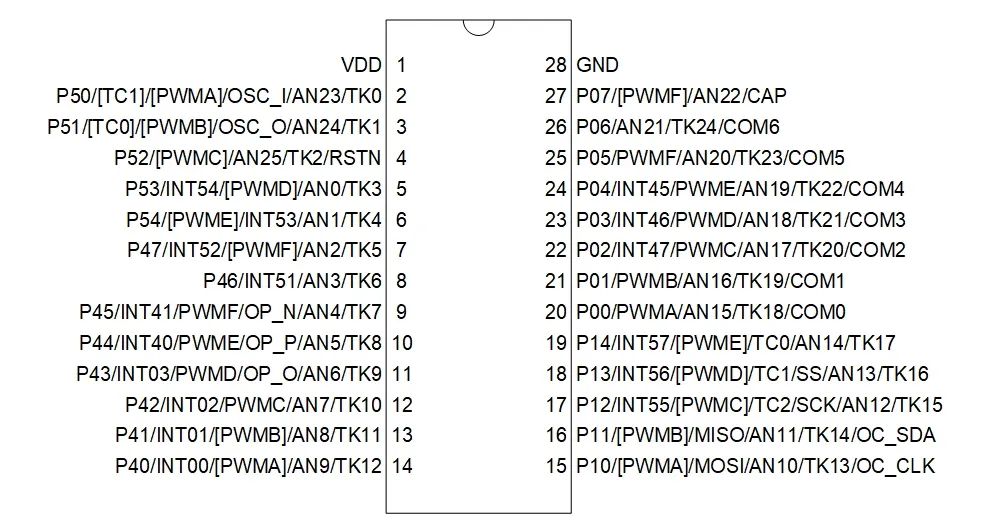

SOP28/SSOP28

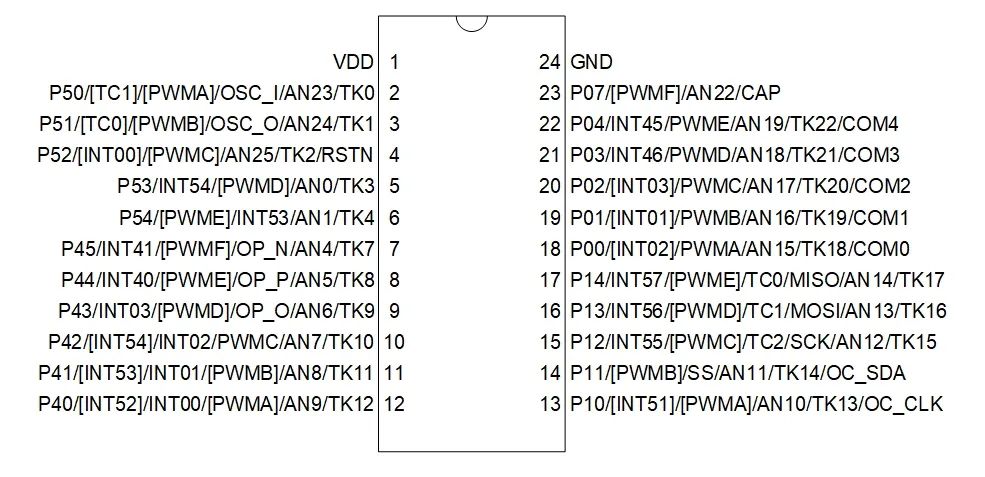

SOP24/SSOP24

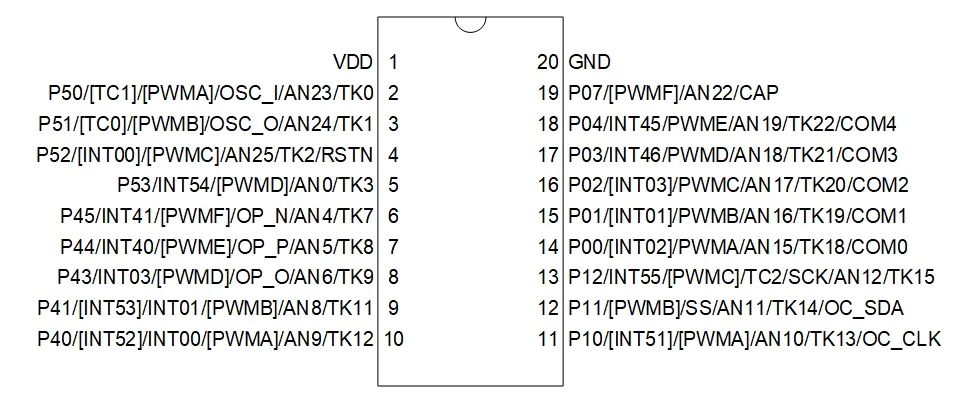

SOP20/SSOP20

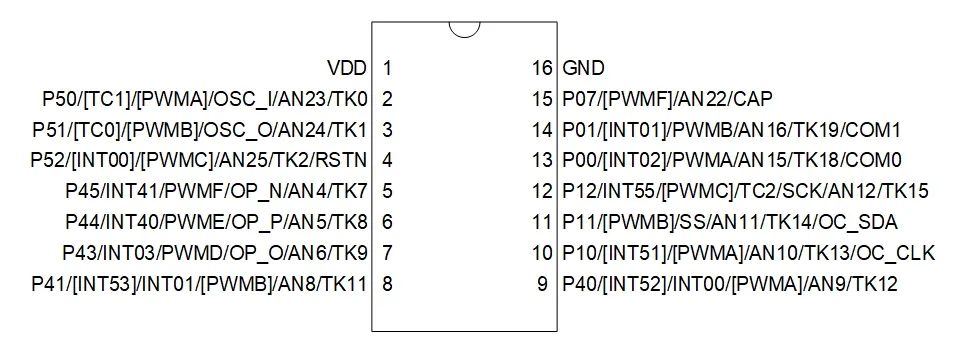

SOP16

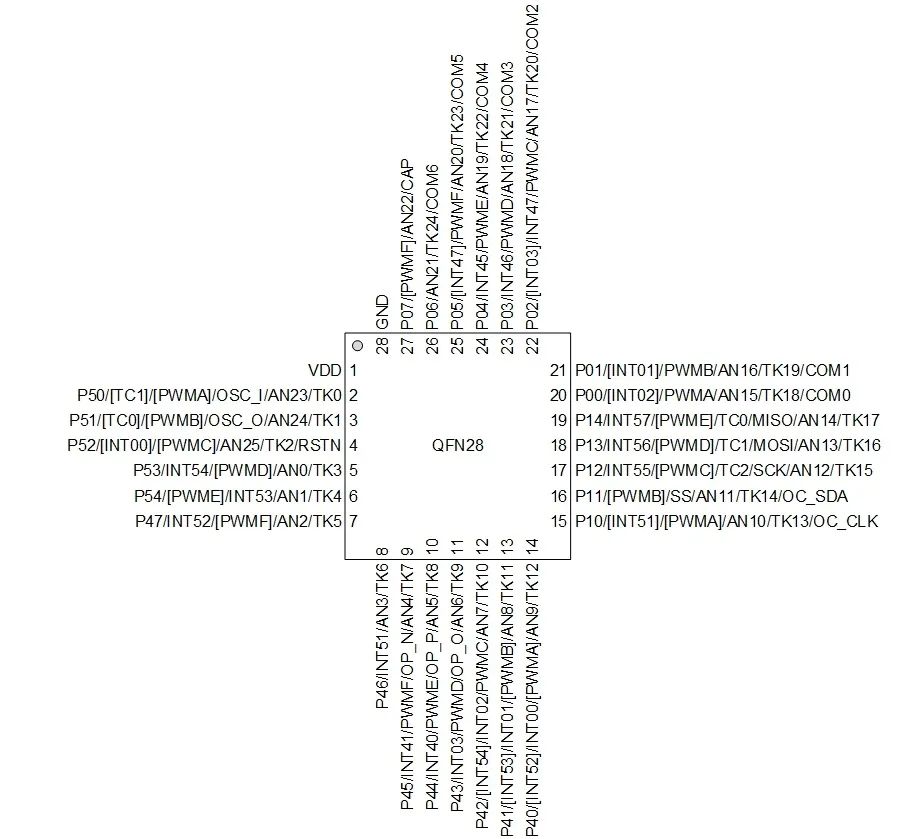

QFN28

產品優勢

功能端口支持任意IO映射，方案應用更靈活。
