AiP8206是一款風扇專用芯片，可提供高抗干擾性能的解決方案。該芯片采用電子式的觸控開關和定時器，取代了傳統機械式開關和定時器，不僅保留了傳統風扇的常風及定時功能，還新增了自然風與睡眠風模式，同時配備有擺頭和一組彩燈控制功能，通過搭配特定的編碼器，可以實現多通道遙控控制，方便日常生活中的使用。

該芯片分為十六種型號：

AiP8206BA4/L AiP8206BA4K/L

AiP8206BN4/L AiP8206BN4K/L

AiP8206BN8/L AiP8206BN8K/L

AiP8206BN3/L AiP8206BN3K/L

主要特點

封裝形式：DIP18、DIP20

提供三種風類：正常風、自然風、睡眠風

設有三種風速：強、中、弱

控制方式：按鍵、紅外遙控

四種定時模式：

-0.5、1、2、4小時累加計時：AiP8206BA4K/L、AiP8206BA4/L

-0.5、1、2、4小時不累加計時：AiP8206BN4K/L、AiP8206BN4/L

-1、2、4、8小時不累加計時：AiP8206BN8K/L、AiP8206BN8/L

-1、2、4小時不累加計時：AiP8206BN3K/L、AiP8206BN3/L

兩種開關機方式：

-“開/關”鍵開/關機：AiP8206BA4K/L、AiP8206BN4K/L、AiP8206BN8K/L、AiP8206BN3K/L

-“風速”鍵開機：AiP8206BA4/L、AiP8206BN4/L、AiP8206BN8/L、AiP8206BN3/L

LED燈組進行工作狀態指示：“L”尾綴版本

具備一組獨立的彩燈控制功能

配上5104編碼器，可設計出全功能遙控以上各按鍵之發射器。每次按鍵，皆有蜂鳴器響聲以表示按鍵信號成功接收

內置蜂鳴器產生模塊，輸出頻率可調；開機提示聲“Bi-Bi”、關機提示聲“Bi－”、其它操作提示聲“Bi”

具備中風起動功能，增大扭力，能更快速達到設定檔位

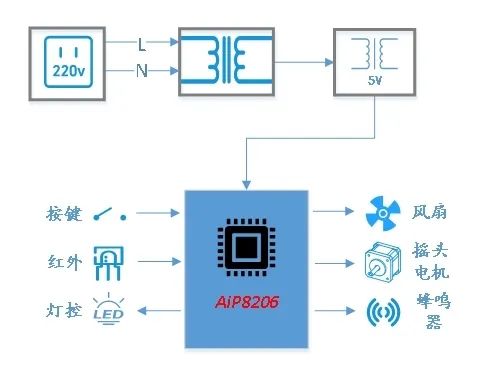

功能框圖

引腳排列圖

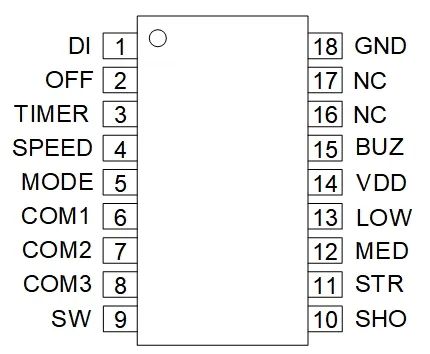

DIP18

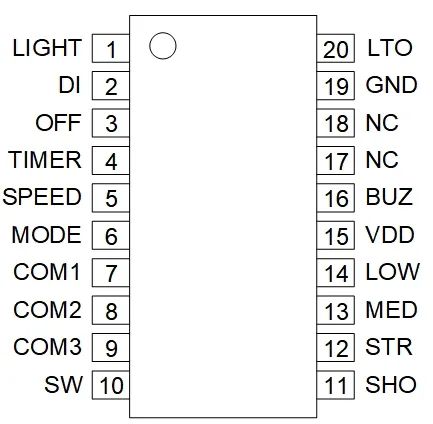

DIP20

典型應用圖

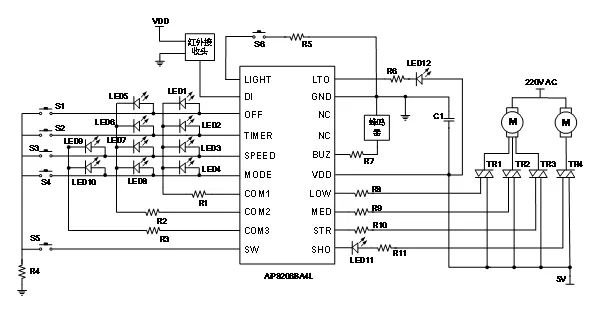

DIP20典型應用電路圖

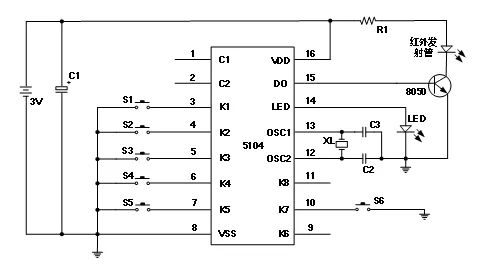

5104發射器電路圖

中微愛芯AiP4912可編程遙控器編碼電路支持上述5104發射器格式，可配套使用；除此之外，還支持6122、7464、7461、3004等常用格式。

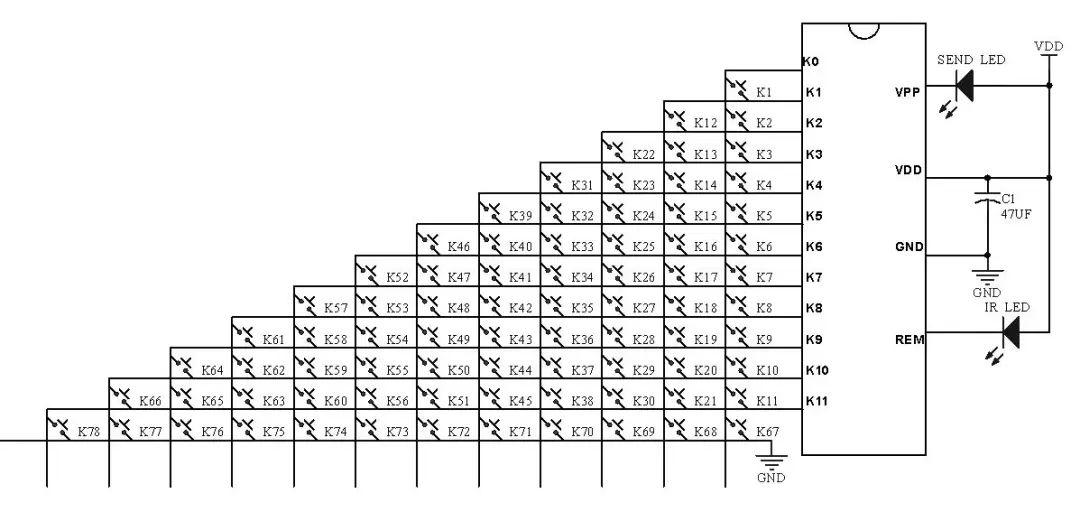

AiP4912典型應用電路如下圖所示，按鍵采用塔式掃描的方式，最多有78個普通按鍵，一共使用了12個IO端口。當任一按鍵按下20ms后開始發送相應的數據，一直按住則發送相應的重復碼。此時再按下另外一個按鍵則停止發送，松開任一按鍵，則發送繼續按住的按鍵數據。

AiP4912典型應用電路圖

結語

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
