AiP6206是一款由中微愛芯推出的超低功耗、低壓差降壓型線性穩壓器。電壓輸出范圍：0.9V~5.0V，輸出電壓精度±2%。該系列電路可提供300mA的輸出電流，并且能保持良好的調整率。

該系列電路有不帶使能（AiP6206）與帶使能（AiP6206E）兩款電路，均具有很低的靜態電流和關斷電流。同時電路內部集成了過流保護和短路保護，提高了電路的可靠性。

主要特點

寬輸出電壓：0.9V~5.0V（每0.1V一個檔位）

輸出電壓精度：±2%

最大輸出電流：300mA

低壓差：200mV@負載100mA

低靜態電流：1.5uA

關斷電流（帶使能）：＜0.1uA

過流保護和短路保護

封裝形式：DFN4/SOT89-3/SOT23-3/SOT23-5

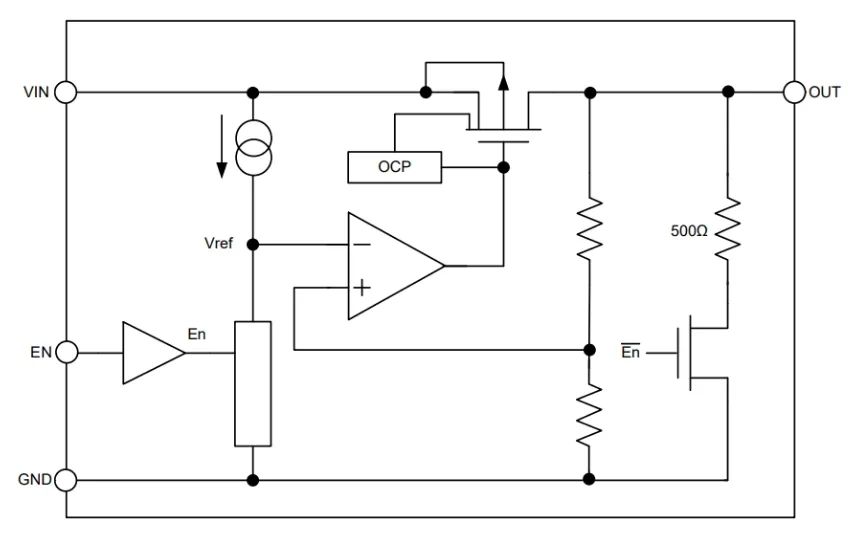

功能框圖

引腳排列圖

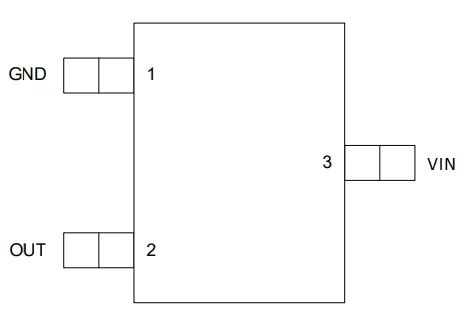

AiP6206 SOT23-3

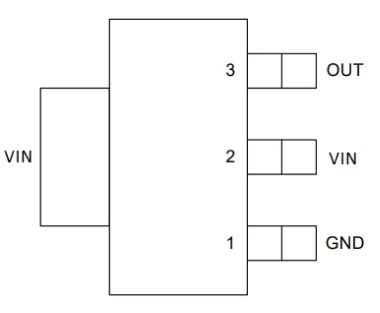

AiP6206 SOT89-3

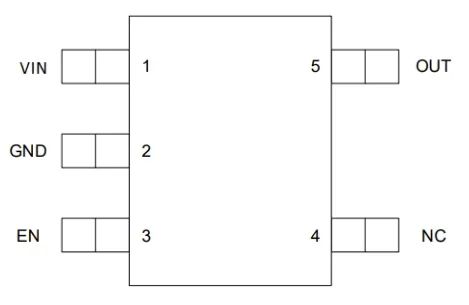

AiP6206E SOT23-5

AiP6206E DFN4

典型應用圖

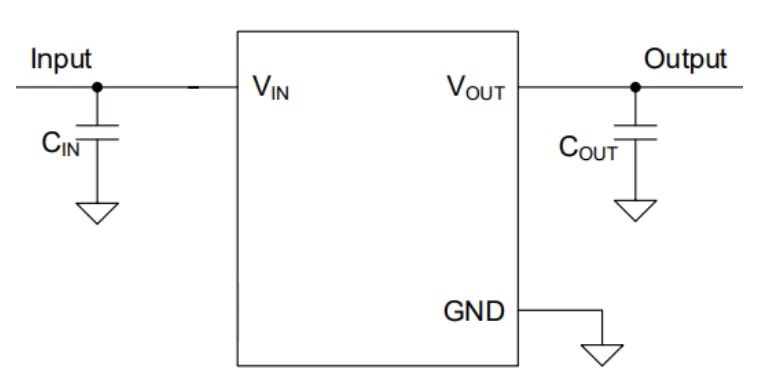

無使能引腳控制應用圖

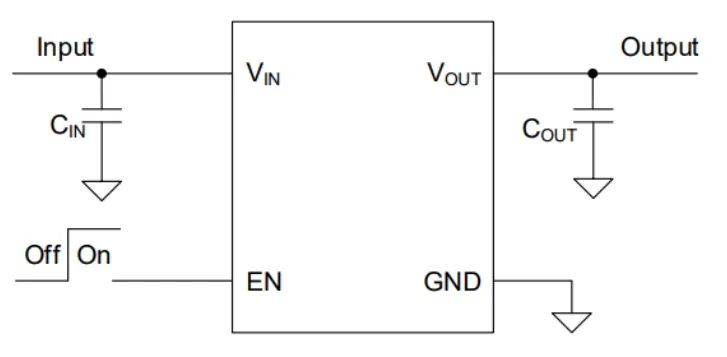

帶使能引腳控制應用圖

產品優勢

超低功耗：AiP6206在典型應用中的靜態電流僅1.5uA，且?guī)鼓茈娐稟iP6206E關斷電流＜0.1uA，從而有效延長設備的待機時間和電池的使用壽命。

低壓差：該芯片能在較小的壓差下工作（200mV@負載100mA），從而減小電源損耗，提高電源的利用效率。

小封裝：該系列電路具有DFN、SOT23、SOT89小封裝，極大地節省PCB空間，滿足現代電子產品小型化、輕薄化的設計要求。

應用領域

智能手表/手環

便攜式醫療設備：血糖儀、血氧儀等

便攜式測量儀器/儀表：萬用表、環境檢測儀等

電子標簽/電子墨水屏設備

結語

隨著電子設備的功能越來越強大，對于電源管理芯片的要求也越來越高。AiP6206的低功耗和低壓差特性是延長設備待機時間和電池壽命的關鍵。同時，AiP6206內置過流保護和短路保護，提高了電路的可靠性。

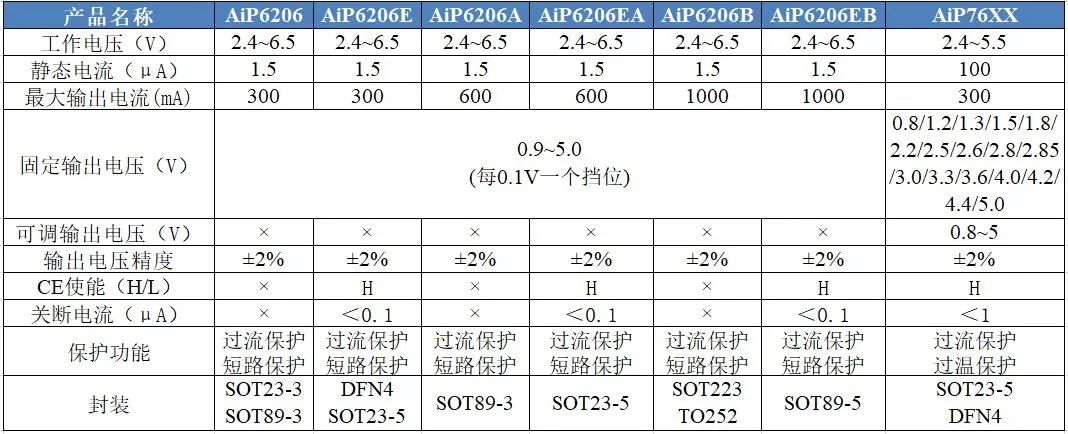

中微愛芯CMOS型常壓LDO選型表如下：

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
