示波器是電子工程師的核心工具，能夠直觀觀察信號特性。本文通過對比實驗，分析12bit和8bit示波器在信號捕捉和波形還原方面的關鍵差異，解釋為何高精度測量工作中，12bit示波器能提供更可靠的測量結果。

8bit與12bit：數字背后的真相

什么是示波器的“bit數”時？簡單來說，這是示波器ADC（模數轉換器）的分辨能力，決定了儀器能夠識別的最小電壓變化。這個看似簡單的數字差異，卻能帶來測量能力的質變：

8bit示波器：將輸入信號量化為2^8 = 256個電平

12bit示波器：將輸入信號量化為2^12 = 4096個電平

這意味著在相同的電壓量程下，12bit示波器的分辨精度比傳統8bit示波器提高了16倍。

實驗對比：直觀展示性能差異

為了驗證兩者的主要區別，我們用到一臺12bit示波器ZUS5054Pro和8bit的示波器ZDS4054Plus來進行對比，用信號發生器來產生頻率大小相同，幅度大小不同的正弦波，通過BNC線把波形接到示波器界面來進行波形對比。實驗一：常規滾動模式觀察我們用信號發生器輸出一個頻率1KHz，幅度為5Vpp的正弦波，滾動模式下觀察波形我們不放大發現兩者波形幾乎一模一樣：

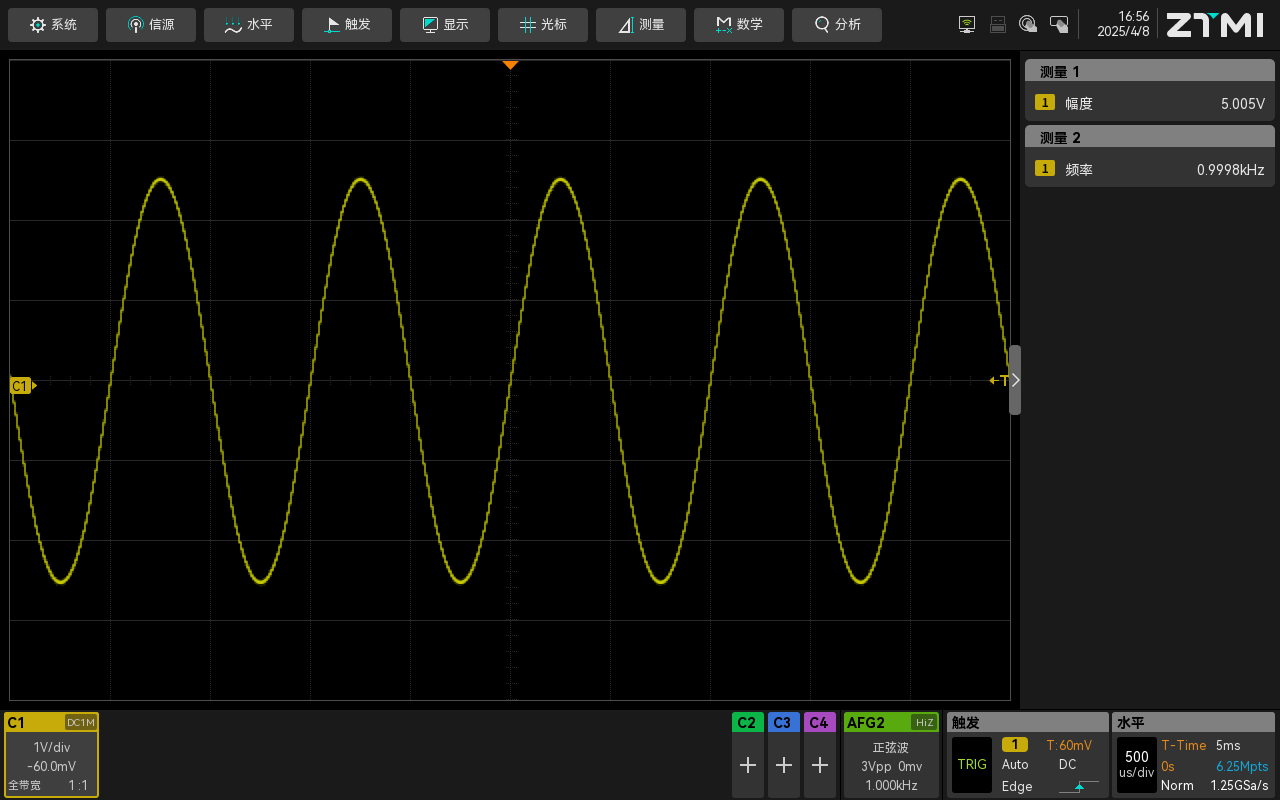

12bit示波器

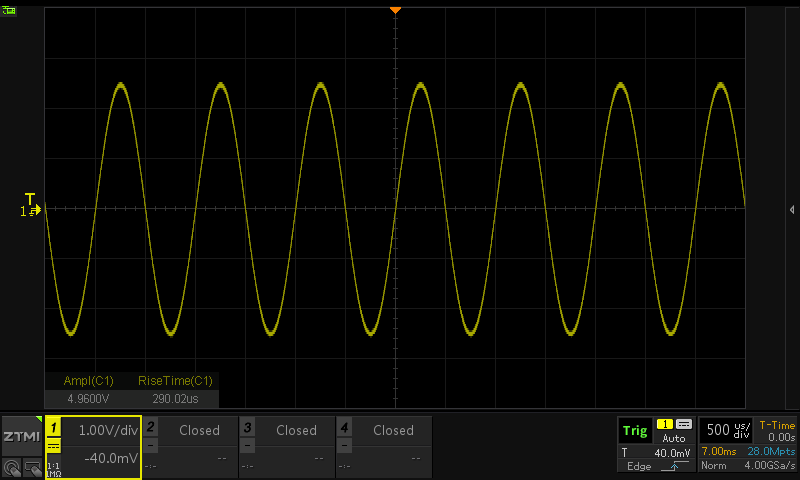

8bit示波器

實驗二：低幅度信號測試有些人會說是不是信號幅度較小，所以看不出兩個示波器有什么區別，那我們將幅度調到50mv，保持頻率不變，同樣的條件下觀察波形，還是看不出明顯變化：

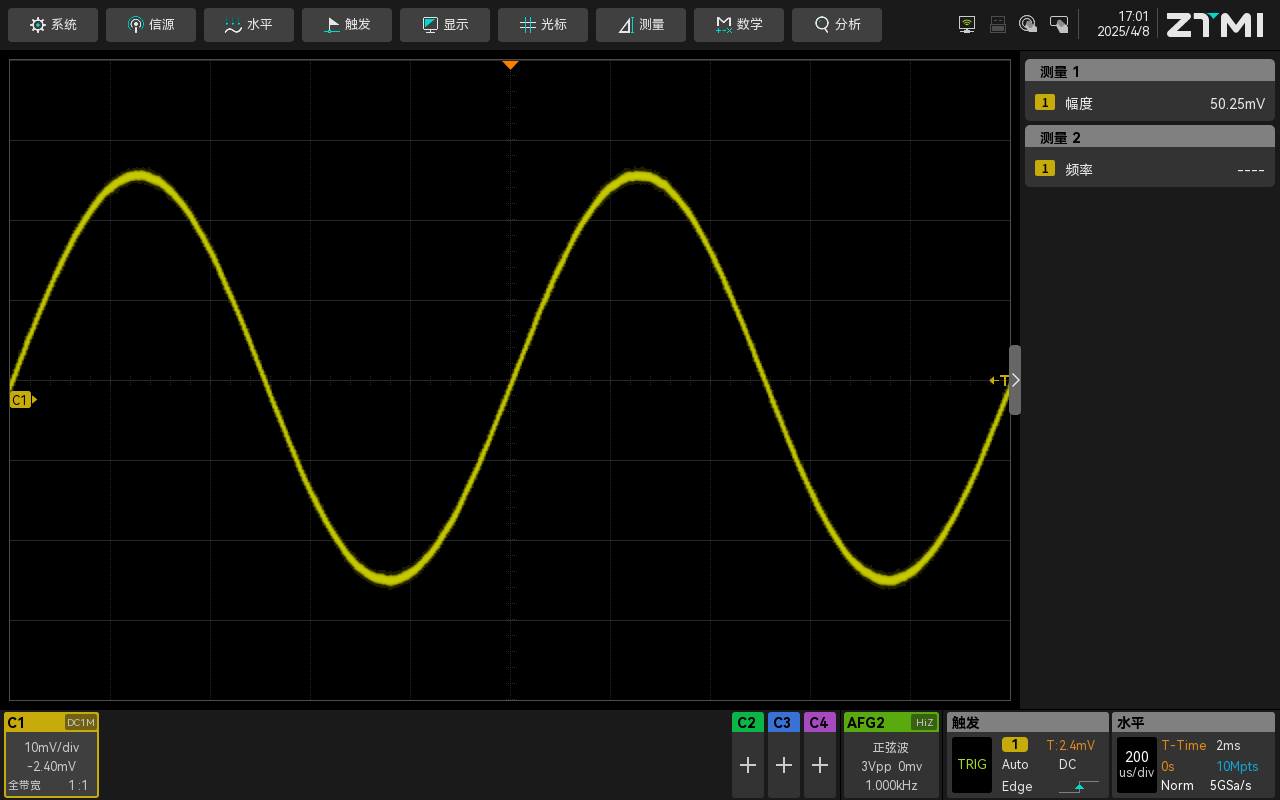

12bit示波器

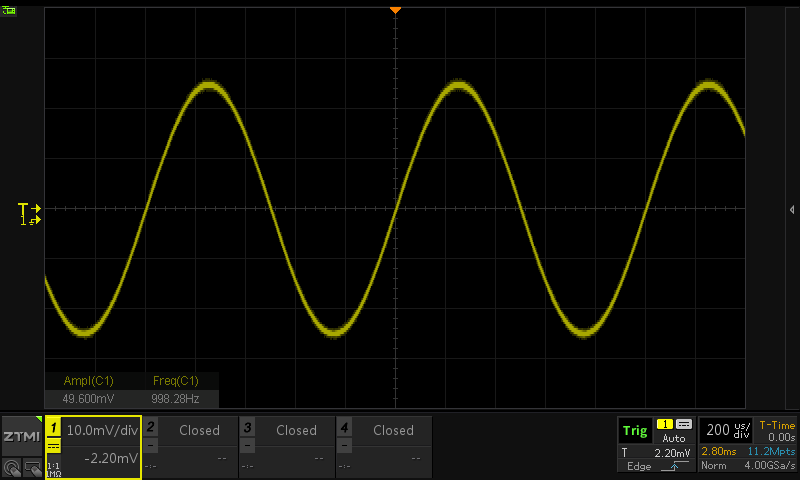

8bit示波器

實驗三：單次觸發放大觀察

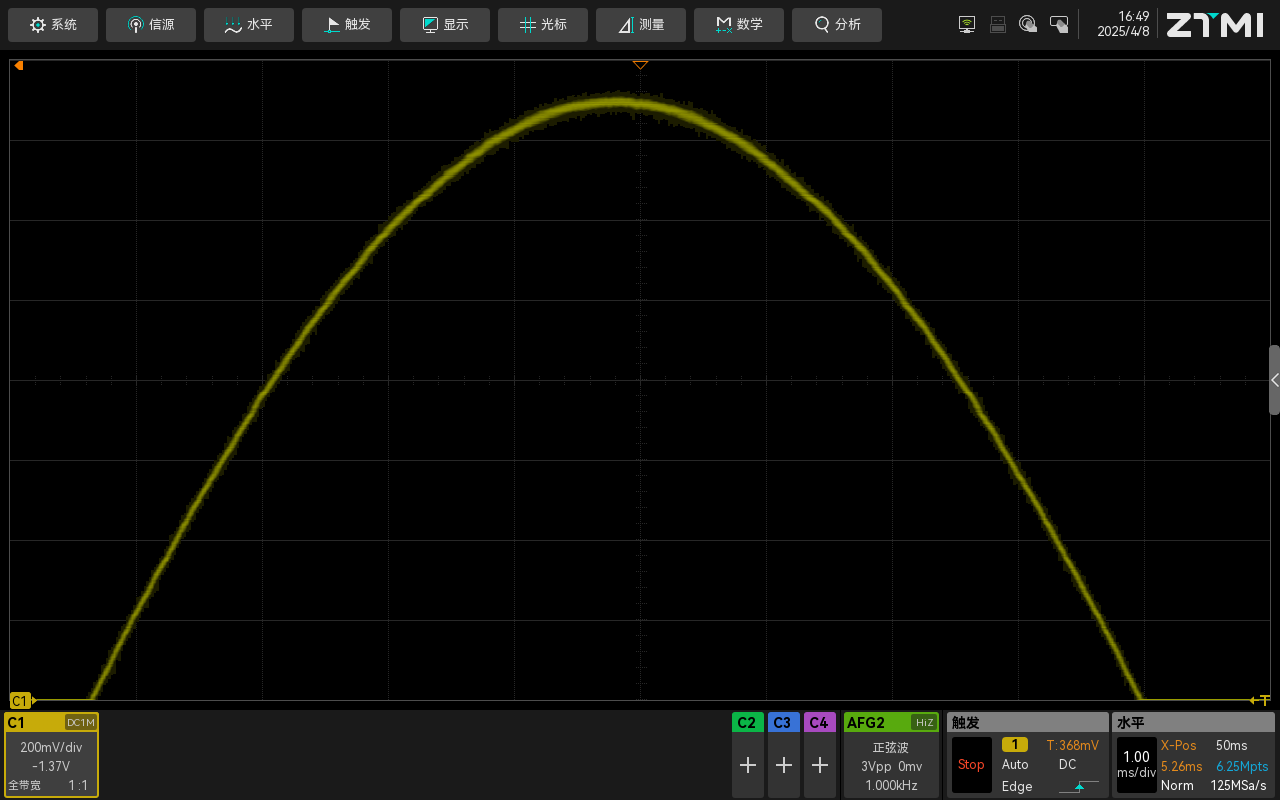

由于前面的都是在滾動模式下，我們看不出波形在兩個示波器的區別，這次我們用Single模式單次觸發一個波形，在實驗二的條件下觸發波形然后放大，這個時候就可以看到8bit的示波器會有臺階狀失真，12bit的波形放大后還能平滑過渡：

12bit示波器

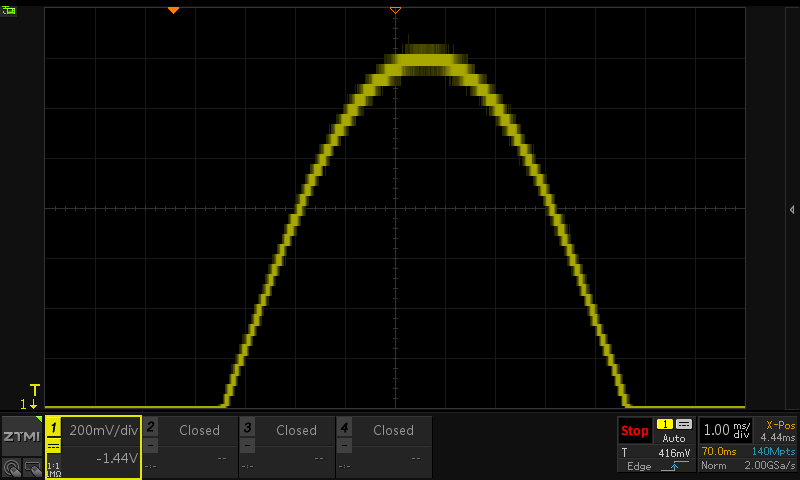

8bit示波器

為什么會出現這種差異？原因在于單次觸發暫停時，ADC器件已經完成了采樣過程。當我們放大觀察這些已采集的波形時，12bit示波器由于具有更高的精度和分辨率（4096級別），能夠更精確地記錄信號的細微變化，因此即使在放大狀態下也能平滑還原真實波形，避免失真。

12bit優勢：不只是數字上的差異

1、更高的垂直分辨率

前面我們說，8bit的示波器把整屏的電壓值分成了256份，而12bit示波器把整屏電壓值劃分成了4096份，意味著12bit的示波器可以捕捉到更細微的信號變化，提供更高的測量精度。

2、更豐富的信號捕捉細節

12位示波器由于垂直分辨率更高，能夠捕獲到信號的更多細節，包括微小的波動和噪聲。這對于需要高精度測量的應用場景來說至關重要，如半導體測試、信號完整性分析等。

3、更大的動態范圍

12位示波器提供了更大的動態范圍，這意味著示波器能夠同時捕獲到低幅度和高幅度的信號，而不會出現失真或截斷。下面可以看到同樣條件下兩個示波器進行采集波形，12bit示波器采集到的點數會更密集，在波形細節會更深一些。

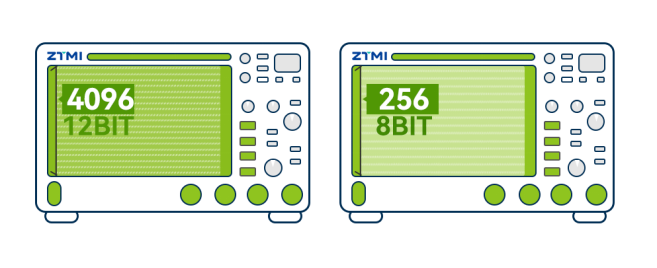

示波器位數對比圖

什么時候選擇12bit示波器？

在選擇示波器時，需要根據實際需求考慮位數。如果需要觀察細微信號變化或進行精確的測量，12bit示波器是更好的選擇。例如觀察電源干擾信號等有幅度較大和幅度較小的信號，可以看到下圖中的同樣波形，12bit示波器放大后能很好的還原波形，8bit示波器已經完全失真。

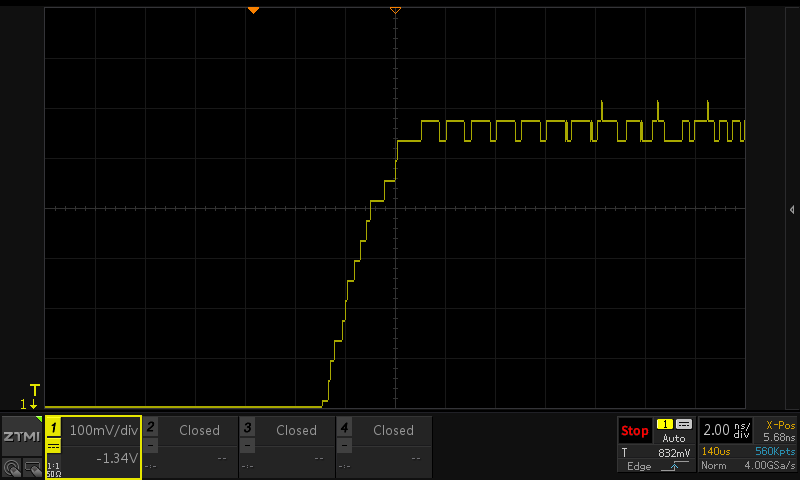

8bit示波器

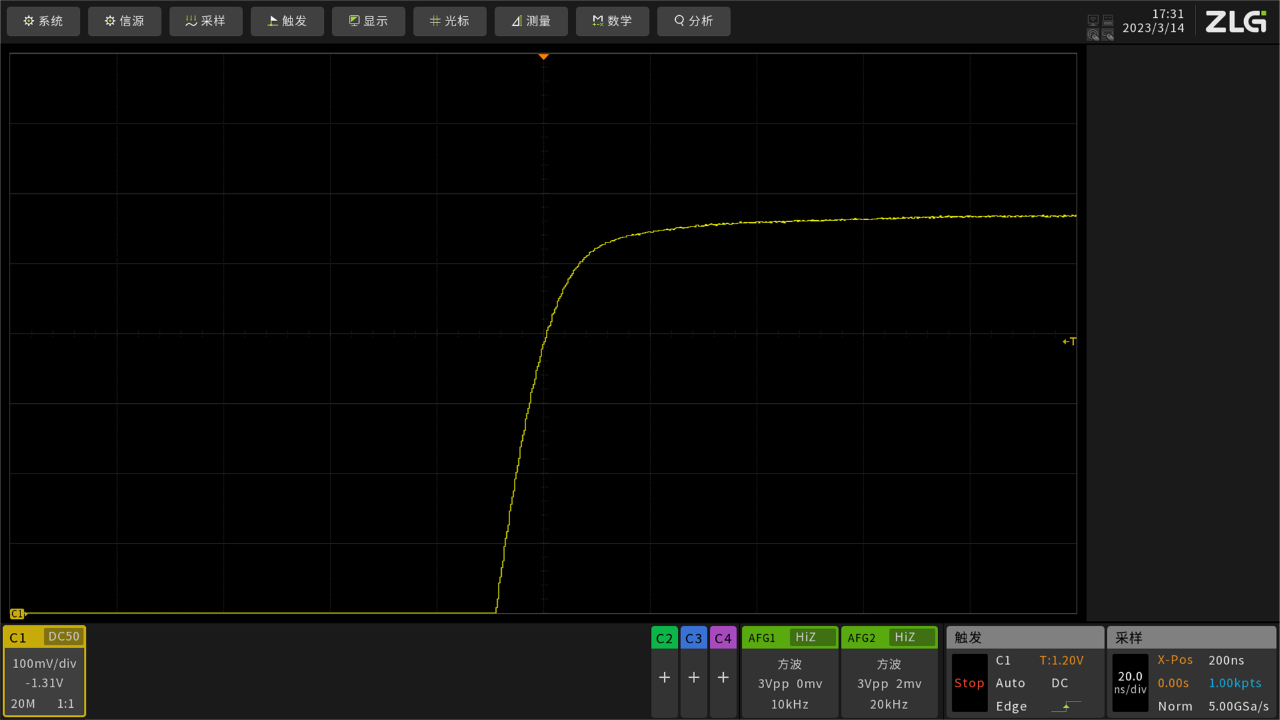

12bit示波器

總結

隨著電子系統復雜度提高和測量精度要求增加，12bit示波器在高精度測量領域的優勢日益凸顯。通過本文的實驗對比和技術分析，我們可以清楚地看到12bit示波器在信號細節捕捉和波形還原方面的明顯優勢，為工程師的設計與調試工作提供了更可靠的測量工具。

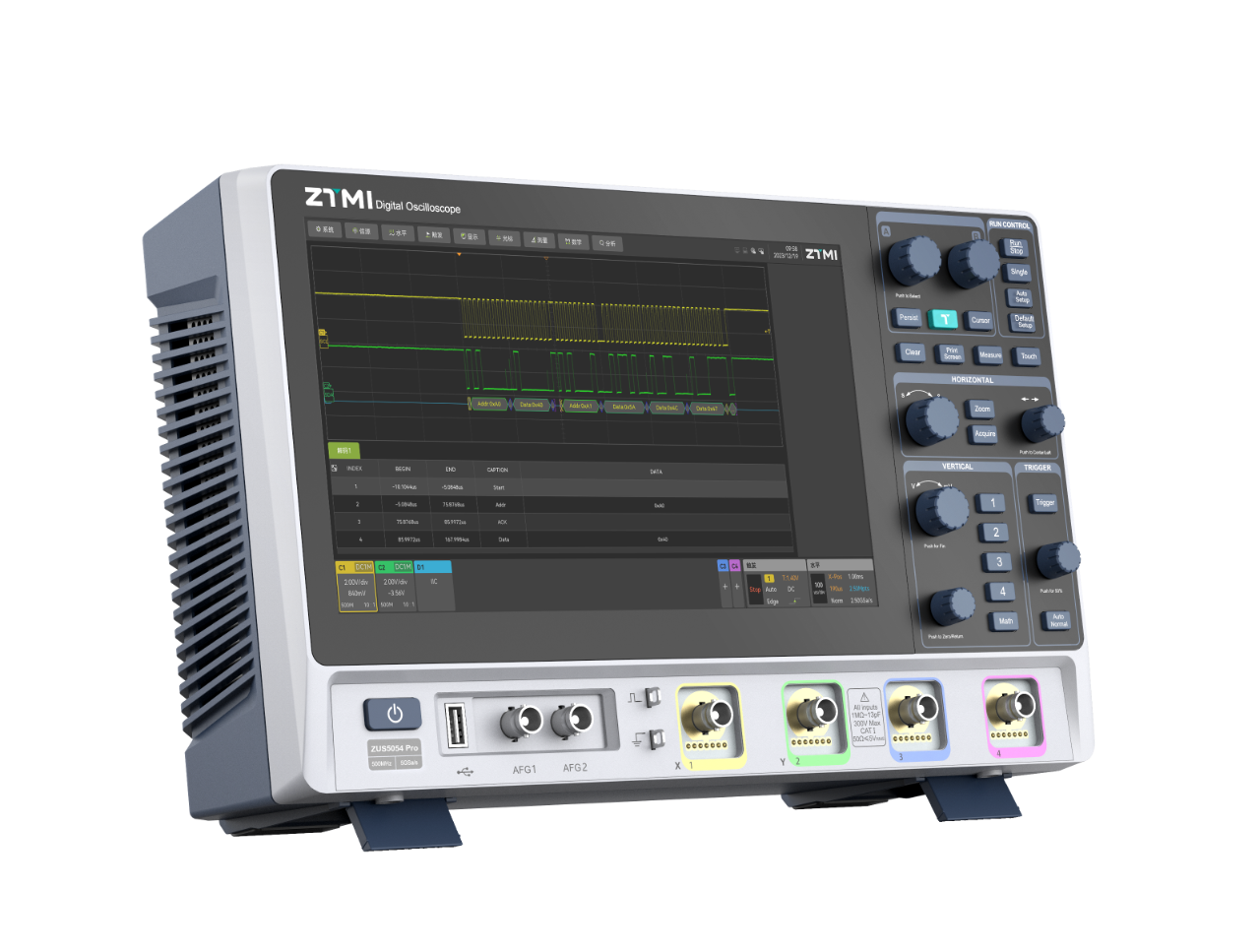

ZUS5054Pro示波器

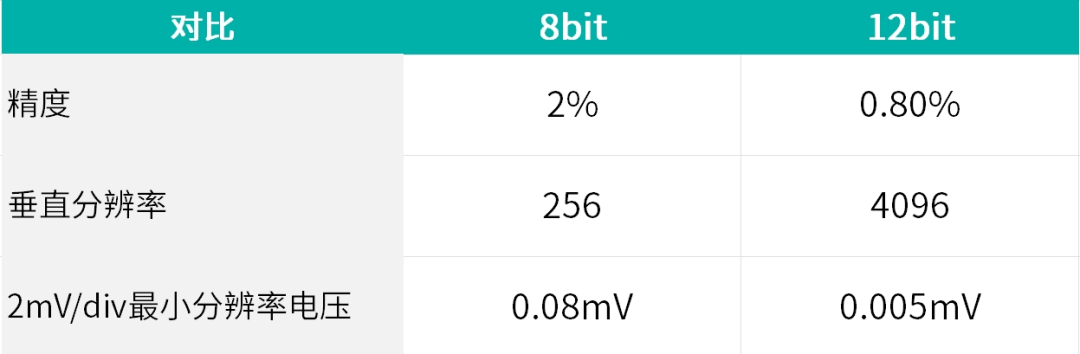

示波器精度對比表

致遠儀器ZUS5054Pro示波器采用12bit高速ADC，垂直分辨點數達到4096點，測量精度達到0.5%，是普通8bit示波器的16倍。ADC位數越高，示波器垂直分辨率越細，ZUS5000更精細的垂直分辨率，可以讓我們看到更真實的波形細節。
