概述
MAX7359 I2C接口的外設可為微處理器管理多達64個按鍵開關。每次按下和釋放按鍵都會生成一個鍵值，可更簡便地實現多鍵輸入。按鍵輸入被靜態監視而非動態掃描，以確保低EMI工作。可采用金屬開關或高達5kΩ的阻性(碳)開關。

MAX7359具有自動休眠和自動喚醒功能，以使器件的功耗最低。一個休眠周期后，自動休眠功能將器件置于低功耗狀態(典型值1μA)。發生按鍵事件時，自動喚醒功能設置MAX7359返回至正常工作模式。

鍵控制器對按鍵去抖，并將按下和釋放事件保存在FIFO中(如果使能，還可包括自動重復)。中斷輸出(/INT)可配置為對按鍵事件或最大速率報警。

任意列驅動器(COL2/PORT2–COL7/PORT7)或者/INT如果未被使用，則可作為通用輸出(GPO)。

MAX7359提供小型24引腳TQFN (3.5mm x 3.5mm)封裝和25焊球WLP (2.31mm x 2.31mm)封裝，適合蜂窩電話、掌上電腦和其它便攜式消費類電子應用。MAX7359工作于-40°C至+85°C溫度范圍。
數據表：*附件：MAX7359 2線接口、低EMI鍵盤開關控制器 GPO技術手冊.pdf

應用

• 蜂窩電話
• 手持式游戲機
• PDA
• 便攜式消費類電子

特性

• 所有按鍵具有可選的釋放檢測功能
• 最多可監視64個按鍵
• +1.62V至+3.6V工作
• 自動休眠和自動喚醒功能，使電流消耗最低
• 休眠電流低于1μA
• FIFO隊列保存多達16個去抖的按鍵事件
• 用戶可配置9ms至40ms按鍵去抖時間
• 采用低EMI的靜態矩陣監視設計
• FIFO級別或預設時間周期結束時產生硬件中斷
• 多達7個開漏邏輯輸出，可驅動LED
• 400kbps、5.5V耐壓、2線串行接口
• 可選2線串行總線超時周期
• 4個I2C地址選擇
• 小型、24引腳TQFN封裝(3.5mm x 3.5mm)或25焊球WLP (2.31mm x 2.31mm)封裝

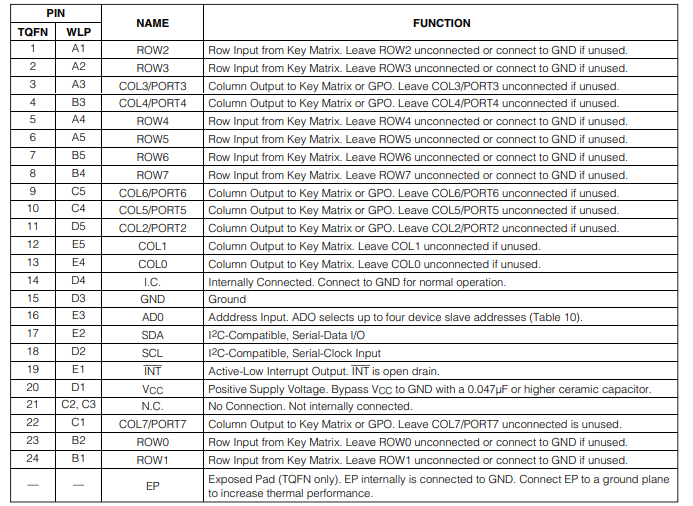

引腳配置描述

電特性

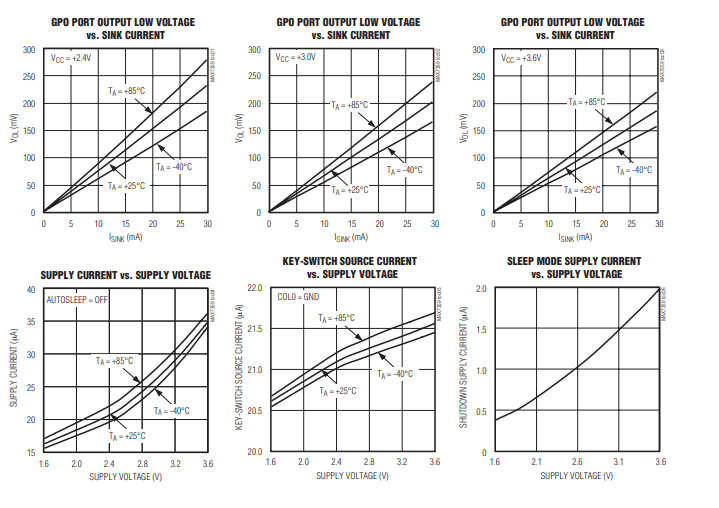

典型操作特性

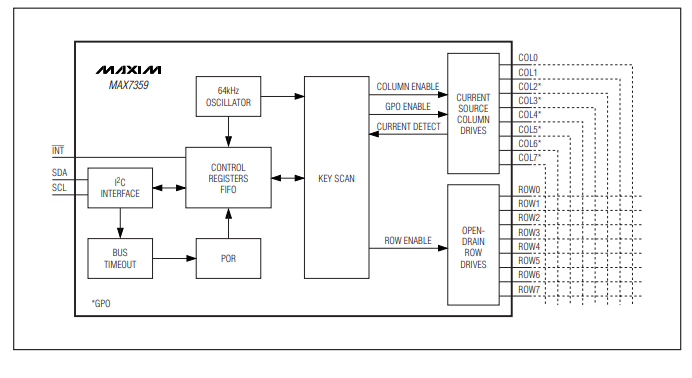

框圖

詳細說明

MAX7359是一款微處理器外設低噪聲按鍵開關控制器，可監測多達64個按鍵開關，具備可選的自動復位功能，按鍵事件會以16字節的先入先出隊列（FIFO）呈現。按鍵開關功能可進行調整，以提供多達六個額外的邏輯輸出。

MAX7359具備自動休眠模式和自動喚醒功能，可進一步降低電源電流消耗。MAX7359可配置為在一段可設定的時間后進入休眠模式。休眠模式下，FIFO內容會保留且可被讀取。MAX7359不會進入自動睡眠狀態，除非按鍵按下并保持。按鍵松開后，MAX7359將退出睡眠狀態，并在按鍵事件發生后自動喚醒。自動休眠功能可被禁用。

中斷請求可配置為在FIFO達到可編程數量的條目時發出，也可設置為在一段時間內觸發，以防止FIFO溢出，這樣微處理器就不會被過多中斷。按鍵掃描狀態可隨時檢查，通過讀取按鍵開關FIFO進行。單字節讀取操作會返回FIFO中的下一個按鍵事件（若有）以及FIFO狀態，因此通過輪詢可輕松操作MAX7359。如果不需要中斷引腳，可將其配置為通用輸出（GPIO），用于驅動LED。

如果應用所需掃描的按鍵較少，多達六個按鍵開關輸出可配置為開漏GPIO，用于驅動LED。將每個按鍵開關輸出用作GPIO時，可掃描的按鍵數量會減少八個。
