某客戶要求將流量計數據采集到西門子PLC，由于PLC沒有485接口，于是采用我司研發的Profinet轉RS485網關來進行轉換。

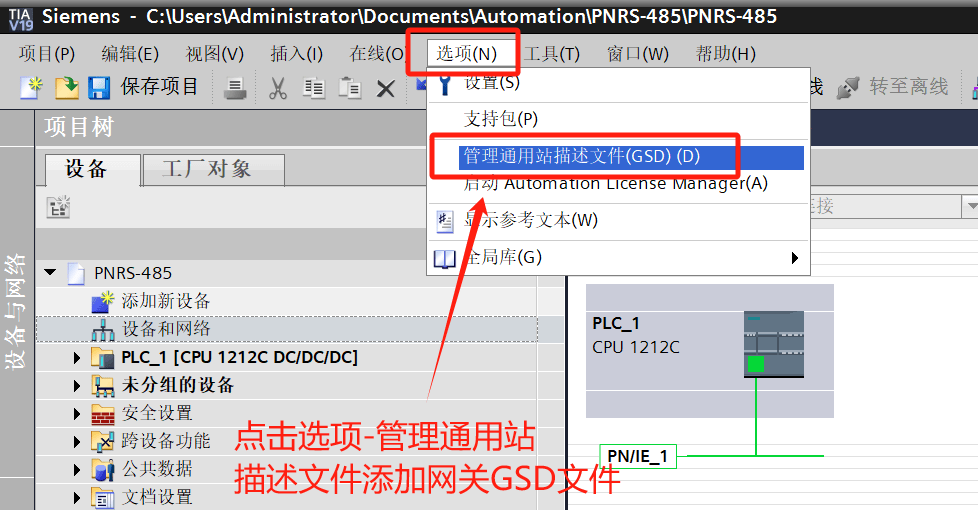

首先打開PLC組態軟件（博圖，step7等），新建項目添加PLC并導入網關GSD文件

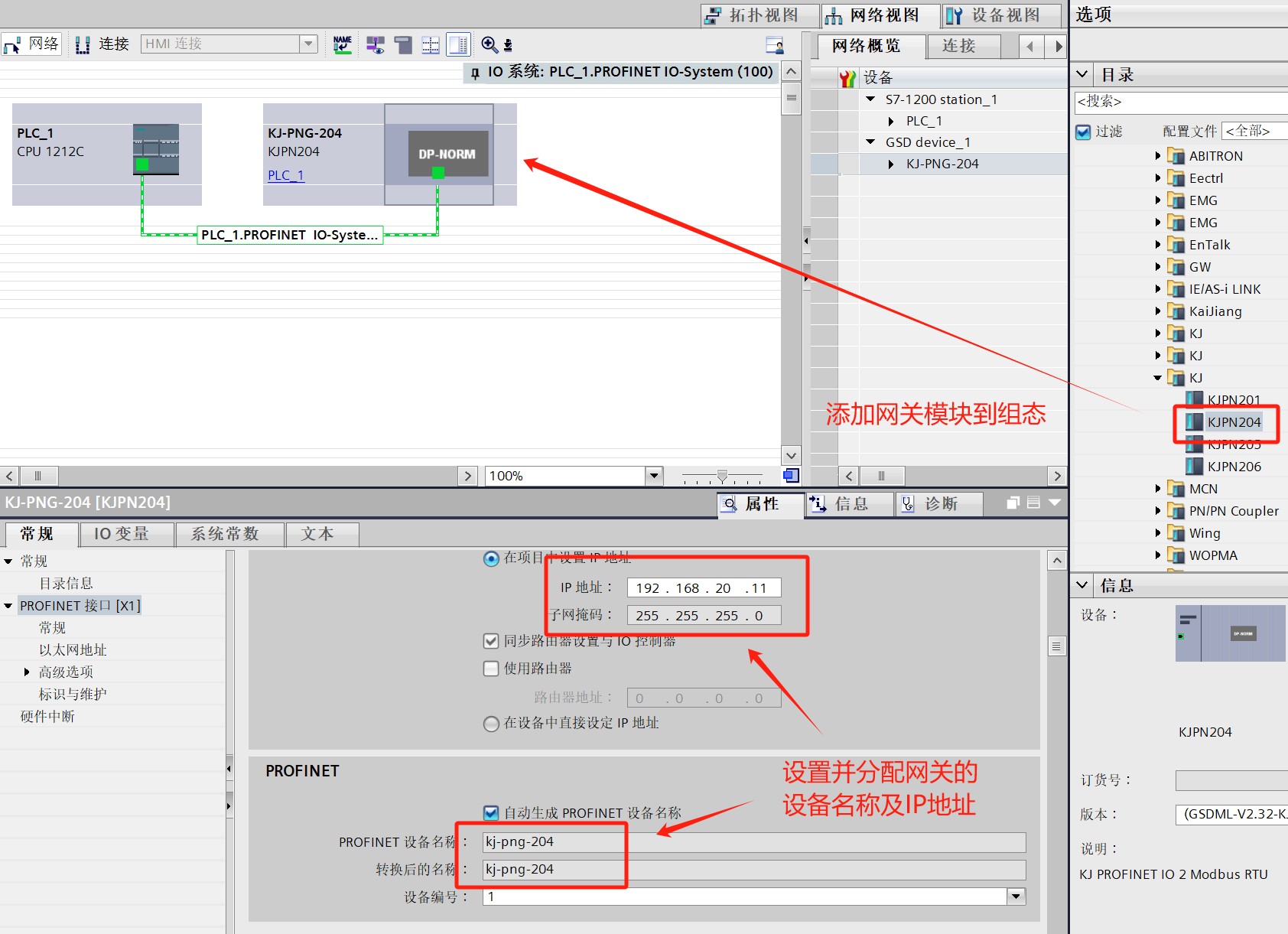

將模塊添加進入網關并分配Profinet參數給網關（設備名稱及IP地址等）

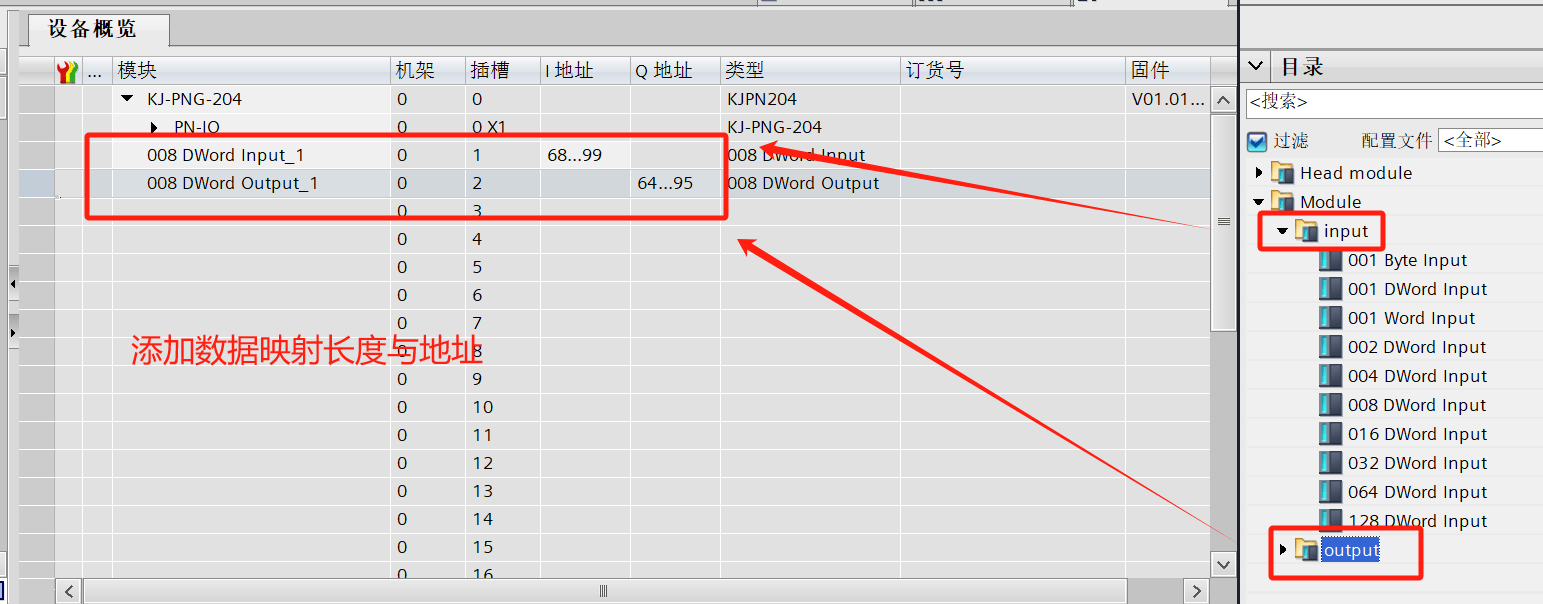

添加輸入輸出長度并分配IQ地址

完成后將組態下載進PLC，并且打開網關配置軟件。

打開網關配置軟件“ECSP-RS”

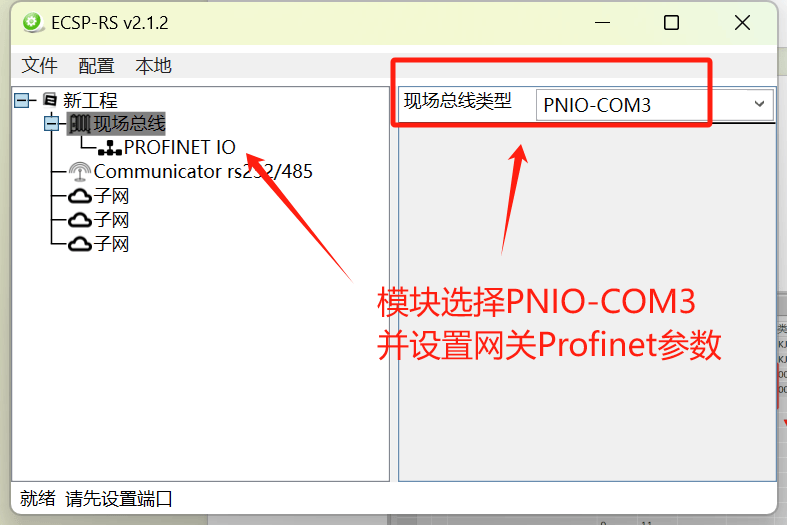

新建項目類型選擇PNIO-COM3

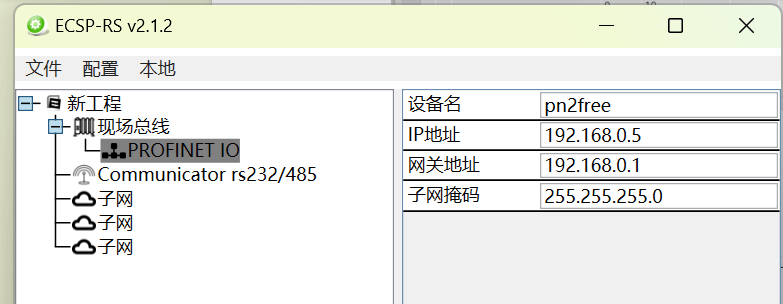

設置網關的Profinet參數與網關組態保持一致。

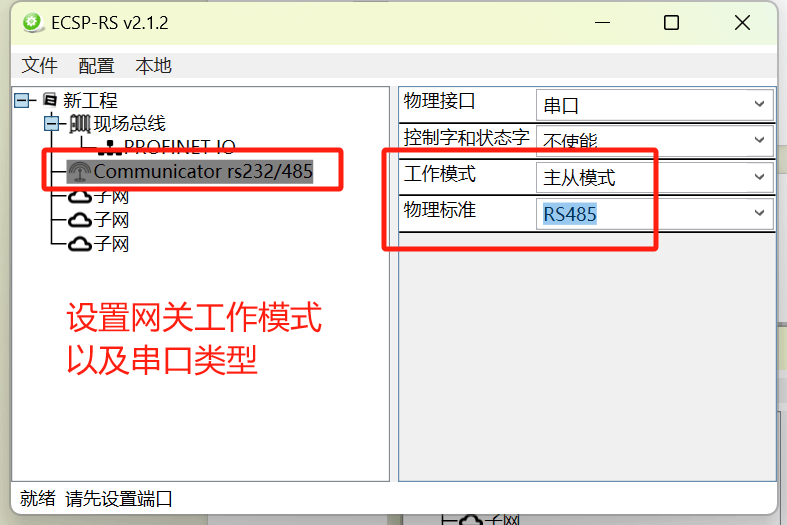

設置485總線參數，工作模式分為主從模式，生產消費者模式。物理接口選擇RS485。

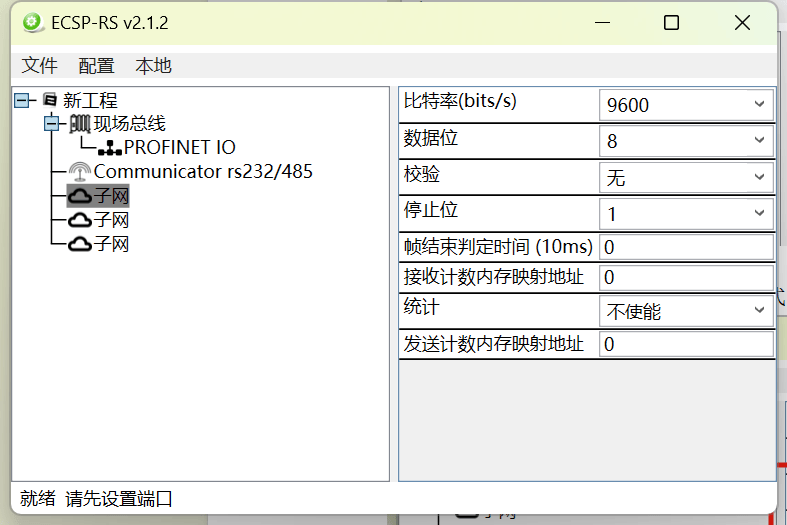

點擊子網設置485總線參數（波特率，數據位，奇偶校驗等）

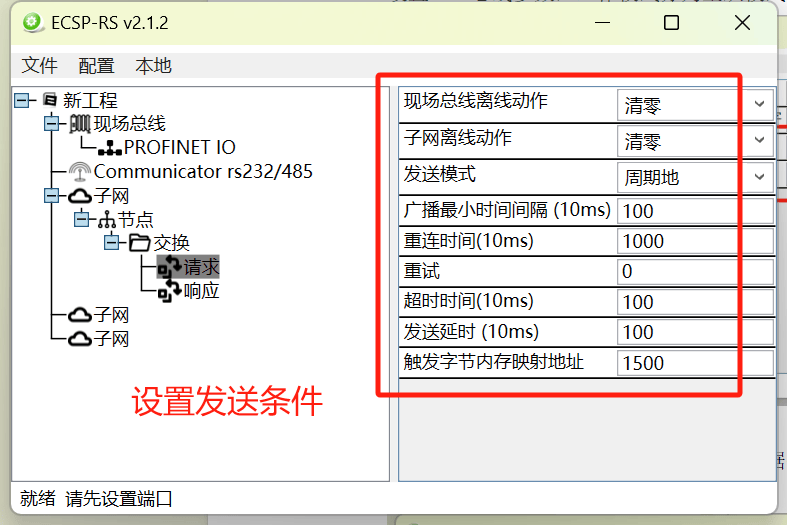

添加發送與接收，由于編碼器使用modbus協議，所以網關配置為主從模式

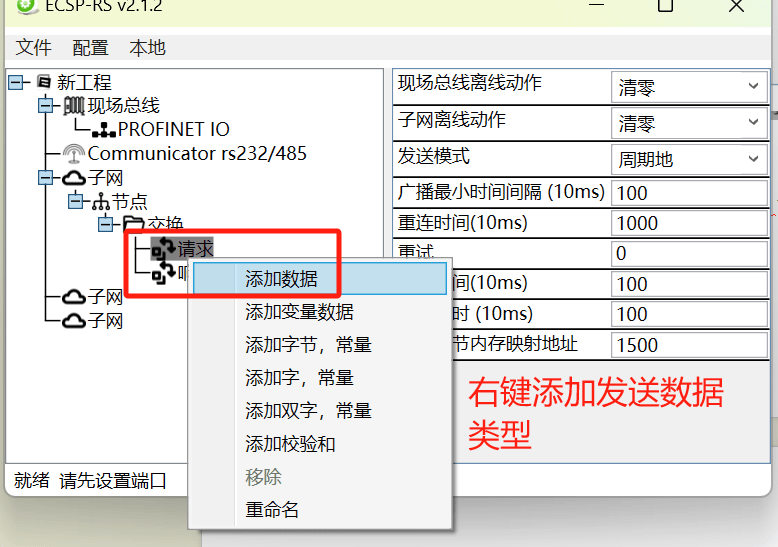

添加數據類型如從PLC發送modbus報文則選擇添加數據并設置好數據長度

如果選擇字節常量那么網關會自動按設定好的數值發送，無需經過PLC

將設備的485接線連接正確，然后發送對應的報文

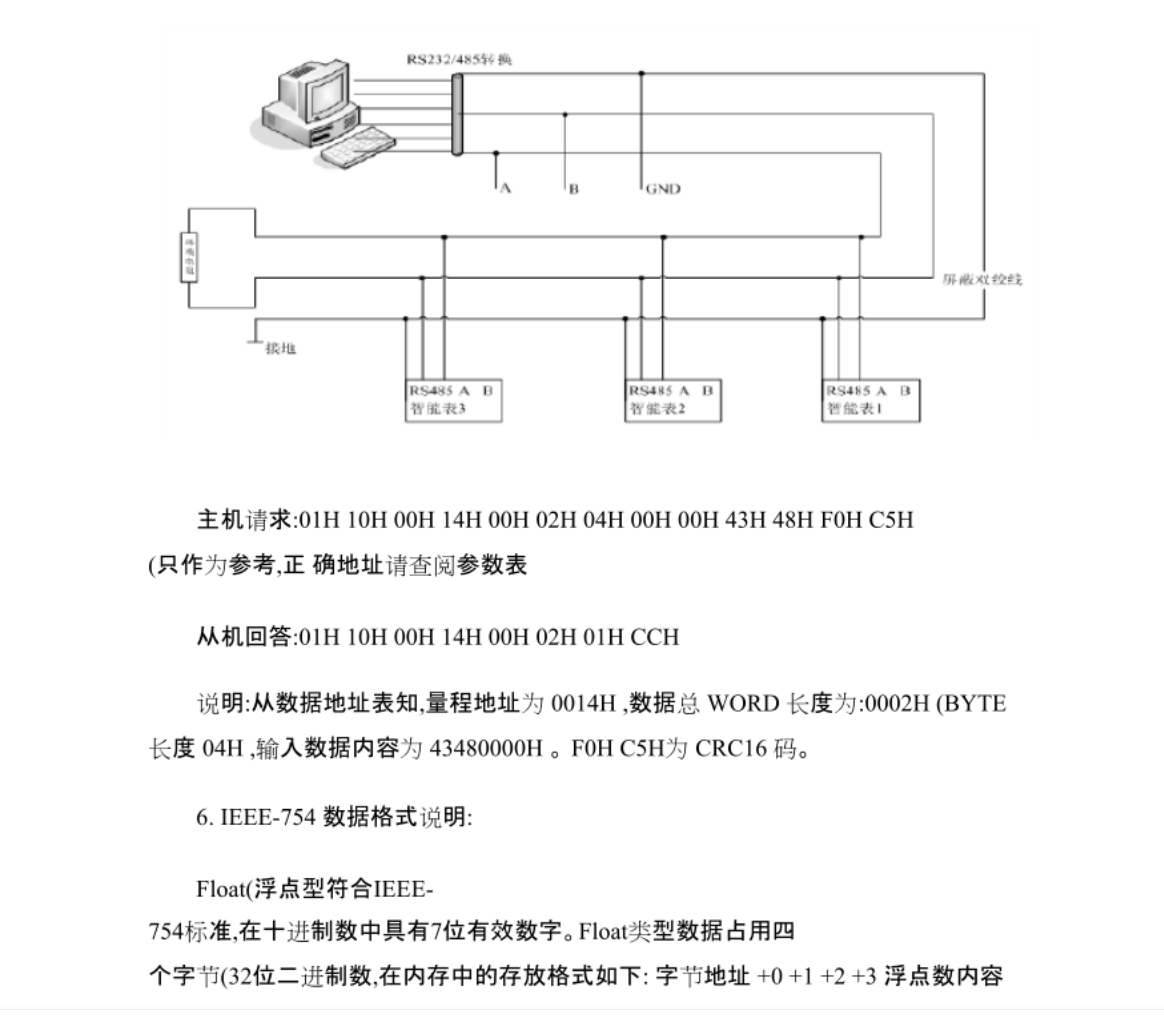

打開流量計通訊手冊。

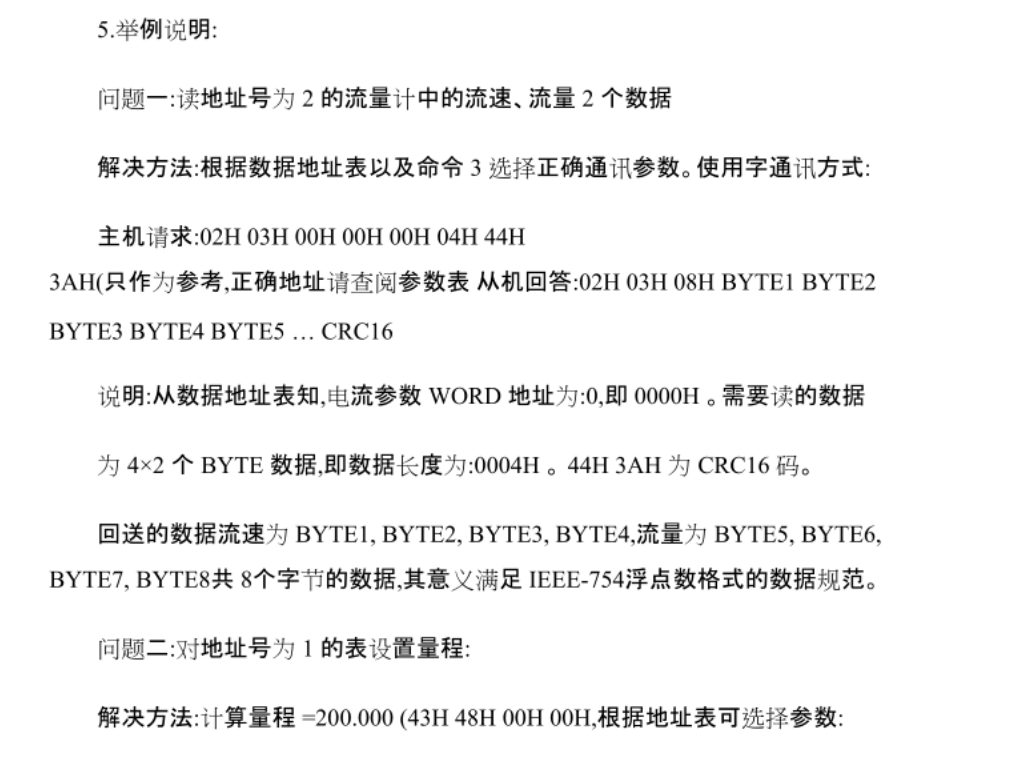

以上圖為例，網關發送Modbus報文，02 03 00 00 00 04 44（16進制，可由PLC通過網關發送，也可由網關設置不經過PLC自動發送）

從站設備收到報文后回復Modbus報文，只需要在接收應答處添加數據寫上對應的報文長度即可。

也可以配置多組報文，通過觸發字節來發送，需要的時候?qū)υO(shè)定的觸發字節給值即可觸發發送。
