項目介紹

本案例是某鋼廠項目中，客戶需要將溫度送變器的數據傳送到PLC之中，由于溫度送變器采用的是RS485通訊，無法和西門子1200PLC直接通訊故選擇開疆智能研發的Profinet轉RS485網關進行數據轉換。

配置流程

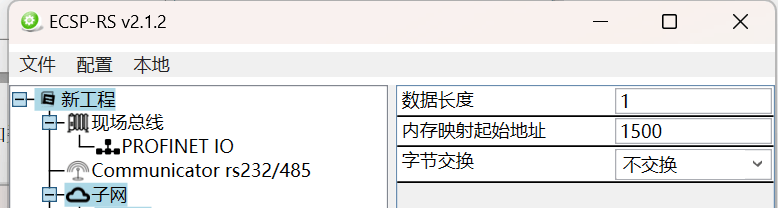

首先打開Profinet轉RS485網關的配置軟件“ECSP-RS”新建項目選擇對應功能的網關模塊

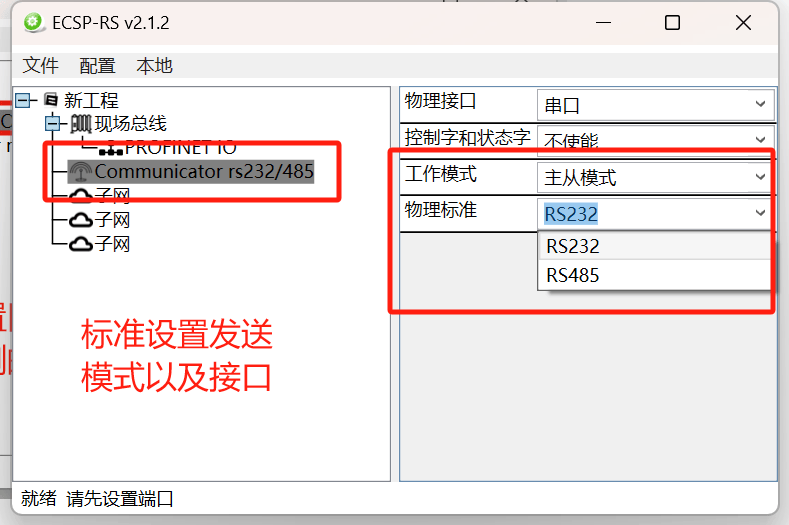

設置發送模式是主從模式還是生產消費者模式

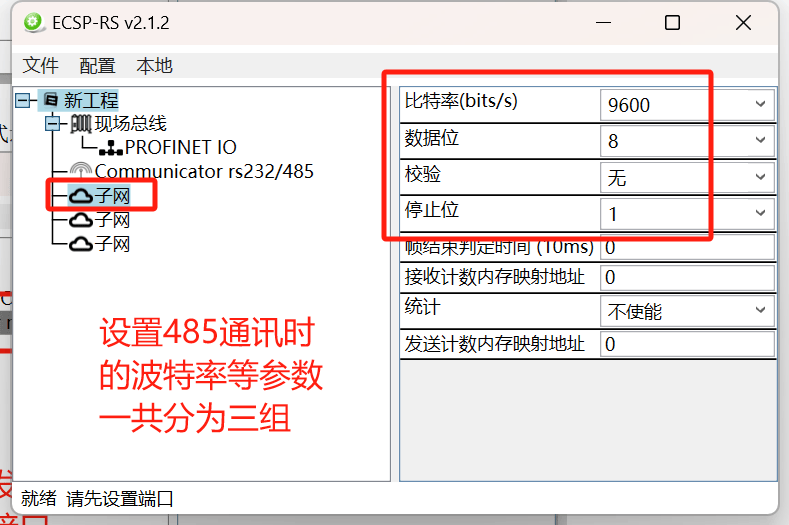

設置485參數，如波特率，數據位，停止位等

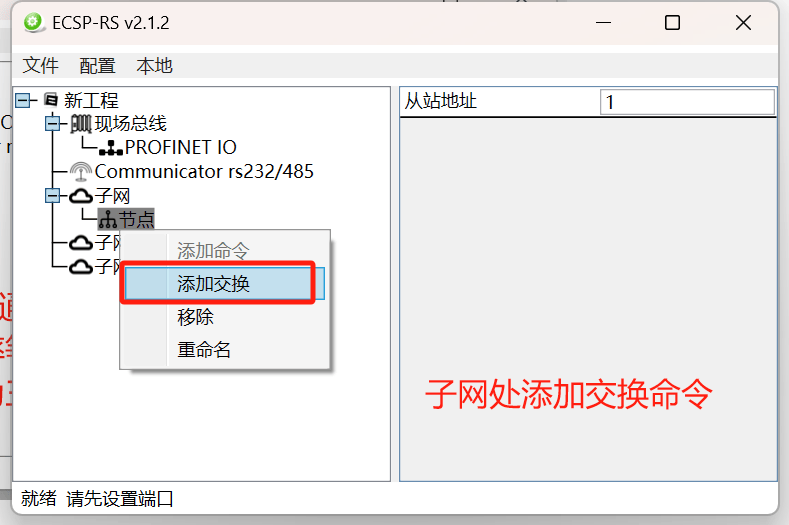

添加子網交換命令，由于從站使用的是Mdbus協議所以選擇主從模式。

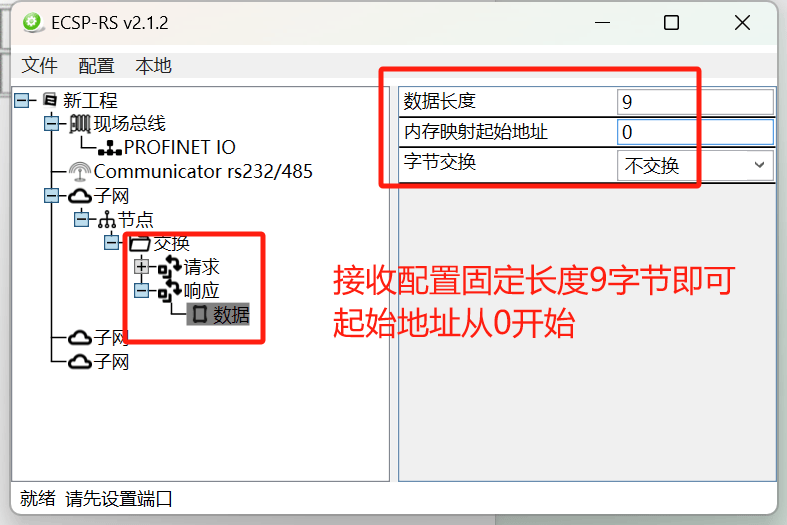

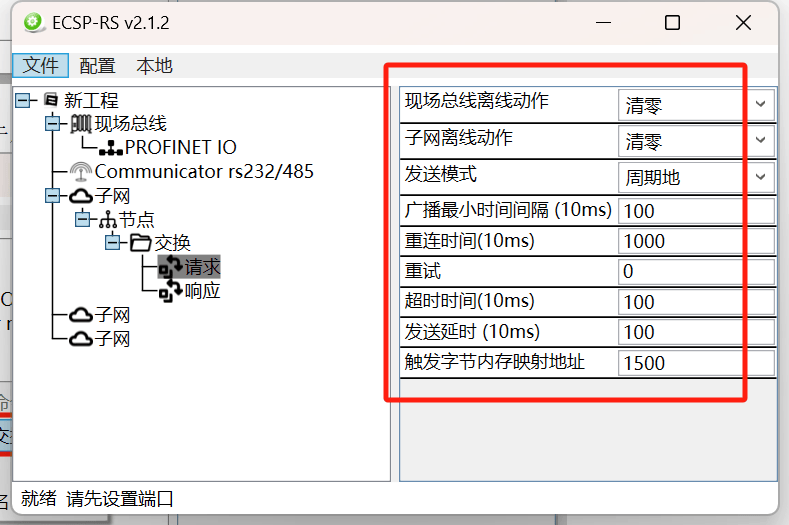

分別設置發送和接收的條件參數，比如發送模式是周期

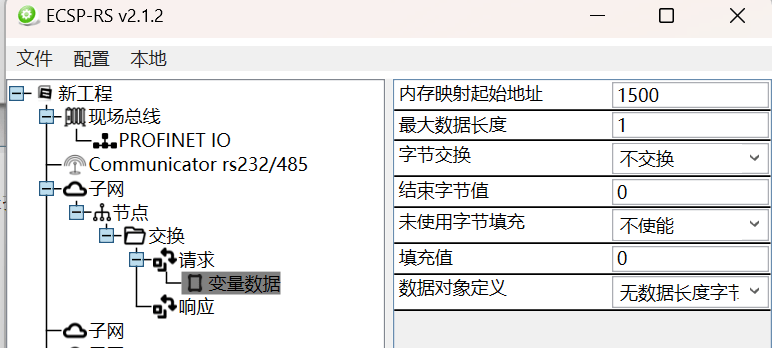

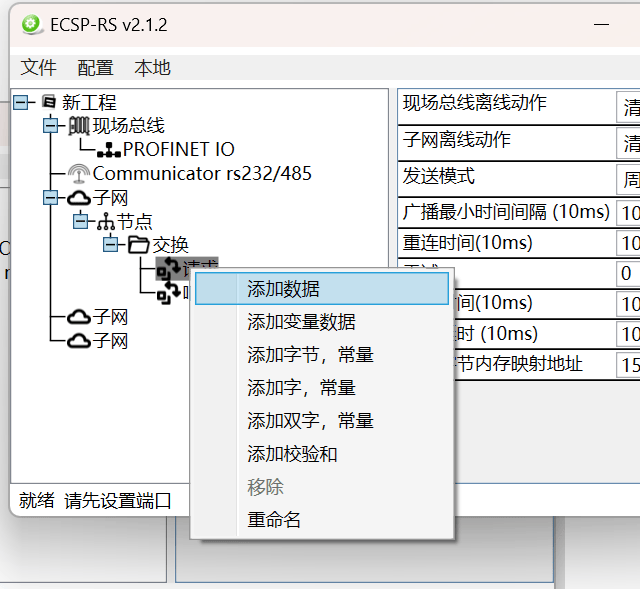

添加數據，可以選擇添加數據，變量數據，常量數據等

如果您想通過PLC來發送報文那么需要選擇數據或變量數據?？稍O定固定的數據長度或非固定數據長度

如果不想通過PLC編程映射modbus報文則可用常量數據

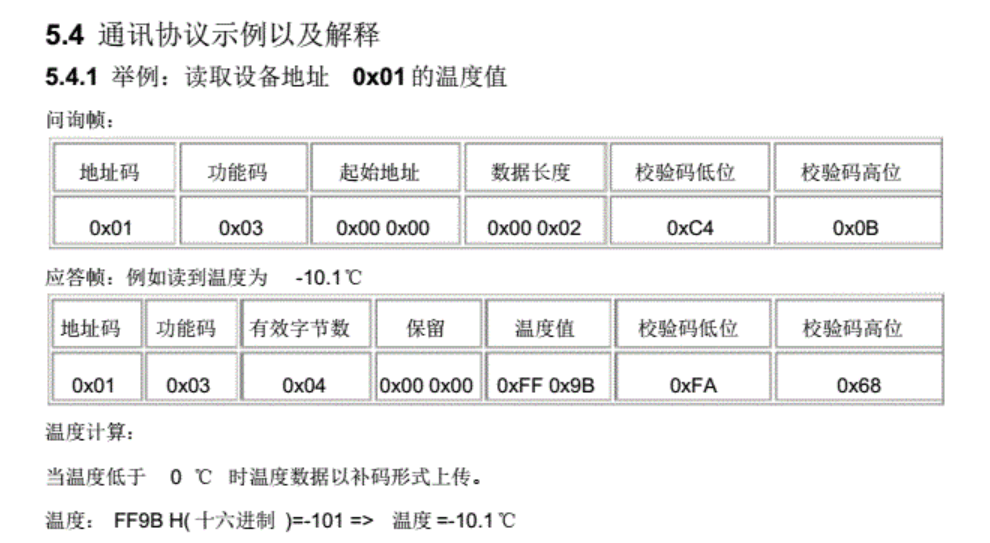

比如按手冊范例中的報文讀取1號站的溫度值要發送報文01 03 00 00 00 00 C4 0B

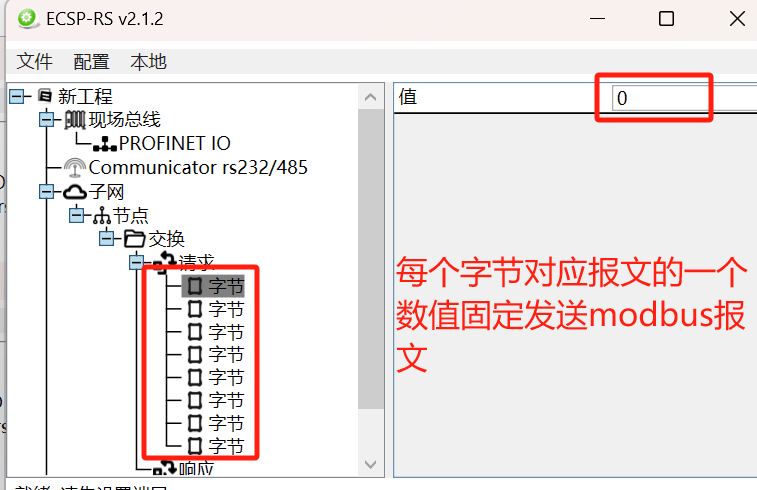

將這8個字節數據換成十進制寫入上圖字節值里即可

同樣配置好

這樣配置完成后將配置下載進網關即可。

PLC組態配置

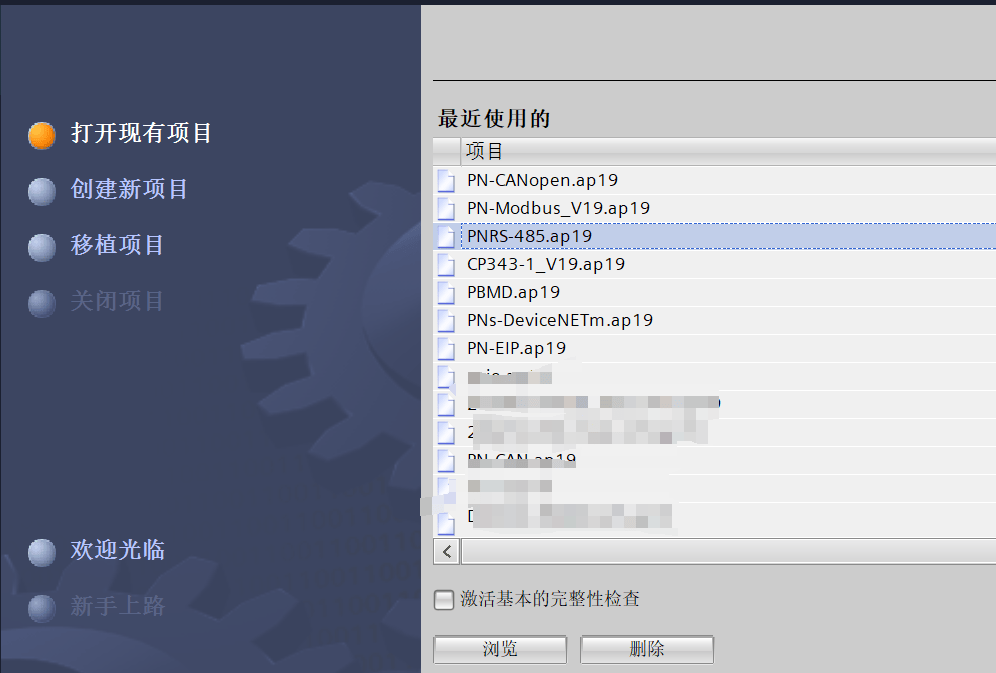

打開PLC組態軟件，如博圖，step7等軟件，新建項目PNRS485

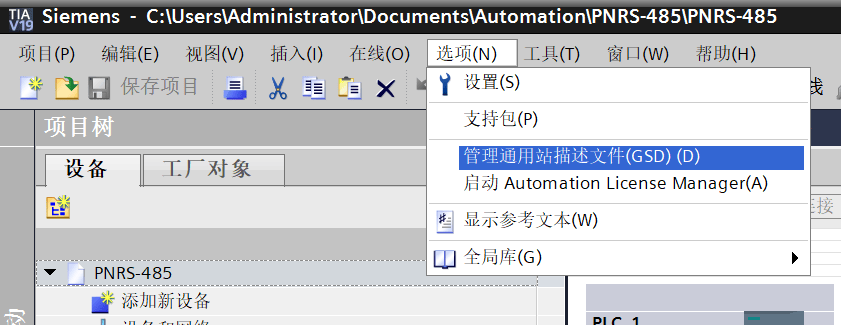

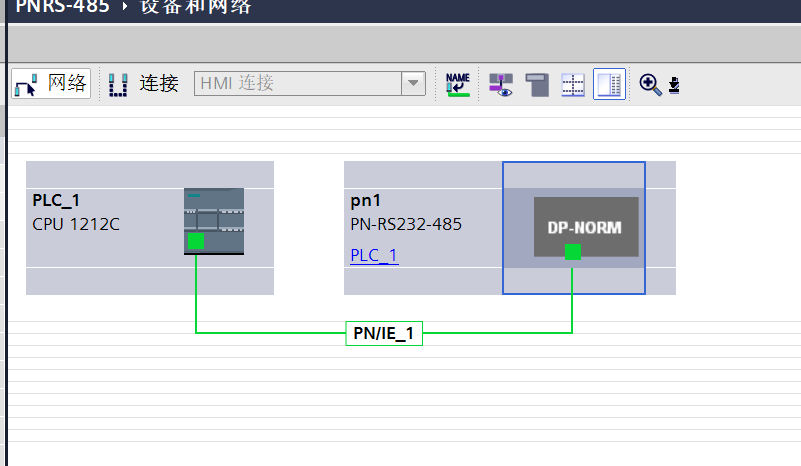

添加網關GSD文件并添加網關模塊到組態。

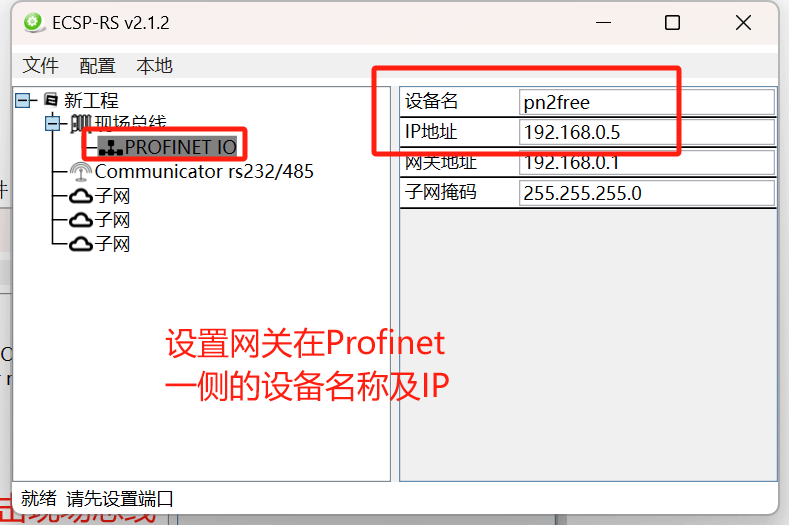

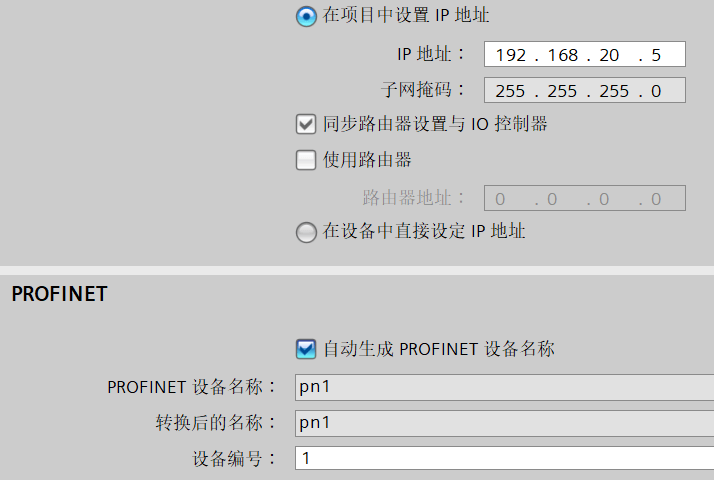

設置網關的Profinet參數（設備名稱，IP地址等）和網關組態軟件保持一致。

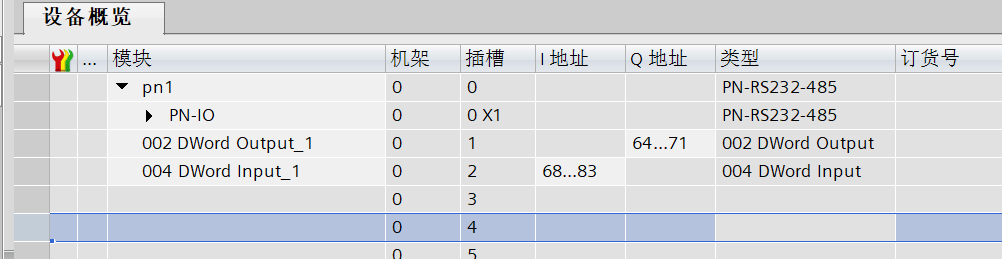

配置好輸入輸出數據長度并分配IQ地址

如果輸出配置的是常量不用PLC發送數據則可不配置Q地址輸出區。

確認無誤后將組態下載進PLC并連接網關和溫控儀即可正常使用
