ICL3238E 集成了由 3.0V 至 5.5V 電源供電的 RS-232 發送器 / 接收器，即使在 VCC=3.0V 時，也符合EIA/TIA-232 以及 V.28/V.24 規范。其發送器輸出和接收器輸入（RS-232 引腳）提供 ±15kV 的 ESD 保護（符合IEC61000-4-2氣隙放電和人體模型標準）。該器件的目標應用場景為手機、掌上電腦以及數據電纜等，在這些場景中，低工作功耗甚至更低的待機功耗至關重要。高效的片上電荷泵，結合手動和增強型自動掉電功能，可將待機電源電流降至10nA 的涓流水平。
*附件：具有增強的自動關斷功能的RS-232收發器ICL3238E數據手冊.pdf

小尺寸封裝以及小型低值電容器的使用，有助于節省電路板空間。在最壞負載條件下，數據速率仍能超過 250kbps，從而與主流 PC通信軟件兼容。ICL3238E 是一款針對 DCE應用優化的五驅動器、三接收器器件，具備全硬件握手功能，還包含一個用于振鈴指示監控的同相、始終激活的接收器。ICL3238E具有增強型自動掉電功能，可使片上電源和驅動器電路掉電。當所有接收器和發送器輸入在 30秒內未檢測到信號跳變時，便會自動進入掉電狀態。而每當檢測到任何發送器或接收器輸入有跳變時，ICL3238E又會自動重新上電。發送器和邏輯輸入包含有源反饋電阻，當驅動至有效邏輯電平時，這些電阻可保持輸入狀態。

特性

• 無鉛（符合 RoHS 標準）
• RS-232 I/O 引腳提供 ±15kV ESD 保護（符合 IEC61000 標準）
• 發送器（TX）和邏輯輸入配備有源反饋電阻
• 支持手動和增強型自動掉電功能
• 引腳兼容 MAX3238E、MAX3238 和 SP3238E，可直接替換
• 在 3V 電壓下符合 EIA/TIA-232 和 V.28/V.24 規范
• 2.7V 電源下提供 RS-232 兼容輸出
• 引腳排列為直通式
• 無閂鎖效應
• 片上電壓轉換器僅需四個外部電容
• 接收器和發送器具有遲滯特性，提升抗噪聲能力
• 保證最低數據速率：250kbps
• 保證最低轉換速率：6V/μs
• 寬電源電壓范圍：?jiǎn)坞娫?+ 3V 至 + 5.5V
• 掉電狀態下電源電流低至：10nA

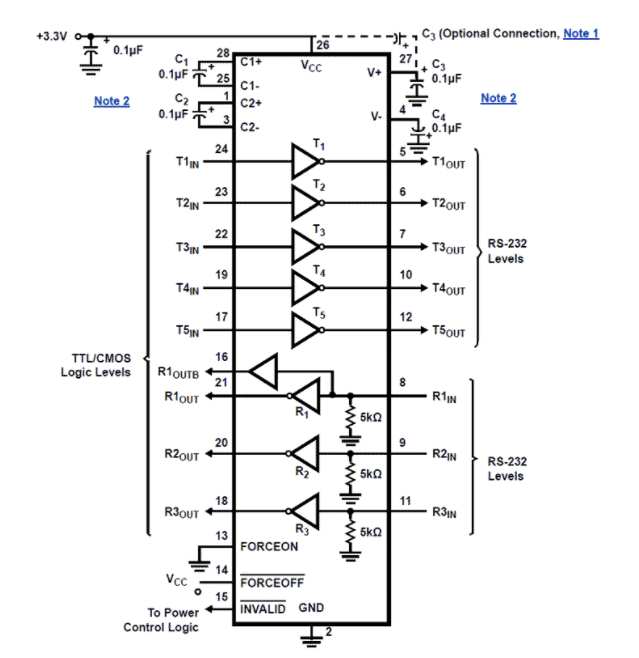

ICL3238E功能圖
