數據中心、圖像處理和通信設備中使用的 FPGA 性能正在迅速提高，市場上也在不斷推出新設備。因此需要為 FPGA 提供低壓和大電流電源，而且設計難度也在增加。在此背景下，模塊型電源集成電路備受關注。另一方面，那些尚未熟悉電源設計的人可能會問，與分立式電源相比，模塊式電源在用作 FPGA 電源時有哪些優勢？本文將為那些設計 FPGA 電源電路的人介紹在 FPGA 電源設計中需要了解的要求，以及 ADI μ Module (微型模塊) 穩壓器作為符合這些要求的電源模塊。

設計 FPGA 時對電源的要求

在 FPGA 對電流要求越來越高的背景下，FPGA 對電源的要求主要以下有四點：

節省空間

在許多情況下，根據最終產品的預定尺寸，電源電路的空間是有限的，因此設計人員通常面臨的一個共同挑戰是沒有足夠的電路板空間來容納所需的功能，特別是 FPGA 的電壓系統較多，電路規模往往較大，設計難度較大。此外，由于安裝 FPGA 的多層板價格昂貴，因此從“盡可能降低板成本”的角度來看，也需要小型化。

精度高、熱效率高

最新的 FPGA 對電流和精度有嚴格的要求，設計人員經常抱怨很難高精度地輸出大電流。另外隨著 FPGA 功耗的增加，IC 產生的熱量也會增加。因此我們需要避免出現設計完美但電路板太熱而無法商業化的情況，所使用的 IC 的精度和效率對電源設計有重大影響。

長期可用性

由于 FPGA 外圍電路的設計難度很高，所以很自然地認為，一旦板子做出來，就應該盡可能地繼續量產。當一個元件停產后，重新設計需要花費很大的精力，因此在采用時必須考慮該元件的長期可用性。除此還必須盡可能減少組件的數量，以降低組件管理的復雜性和停產的風險。

設計靈活性

開關穩壓器具有大量組件和復雜的布局，設計起來需要時間和技術。未經充分驗證的布局可能會因過壓 (EOS) 而導致毀壞，但近年來的首要任務是盡快將產品推向市場，這通常意味著無法花費足夠的驗證時間。如果首先引入最先進的 FPGA，則在電源設計過程中所需的規格可能會發生變化。由于所需的電流量取決于 FPGA 執行的任務，所以可能會在交貨前才發現電流不足。在緊迫的時間內匆忙處理返工問題的情況并不少見。為了快速應對各種情況，設計需要有靈活性。

FPGA 最佳電源 IC μModule 穩壓器

面對如此多的要求，什么樣的電源 IC 最適合 FPGA 電源？ADI 的 μModule (微模塊) 穩壓器電源模塊系列，是將高精度模擬 IC 和外圍電路結合在一個封裝中的 DC/DC 轉換器的單芯片解決方案，具有支持各種電源的產品陣容。下圖 (圖1) 為 μModule 的內部結構圖，在小型封裝中，每個組件 (包括外圍電路) 都以接近理想的布線布置安裝，從而實現低噪聲。即使那些沒有電路設計知識的人也可以輕松開發高質量的 FPGA 電源，而無需擔心詳細組件的布局。μModule 穩壓器有助于實現電源電路的小型化，顯著減少設計工時，減少元件數量，縮短開發周期，加快產品上市速度。

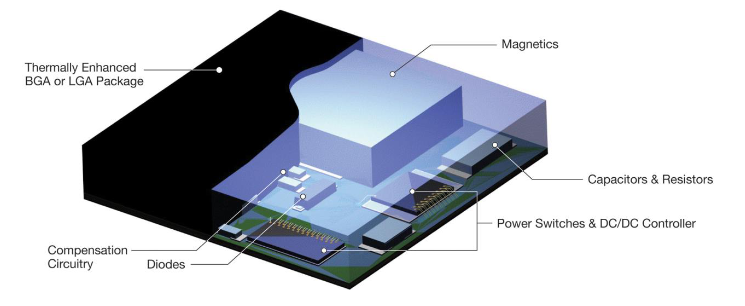

圖1 μModule 的內部結構圖

μModule 穩壓器的特性和功能

以下介紹 ADI 的 μModule 穩壓器的五個特點：

小型化

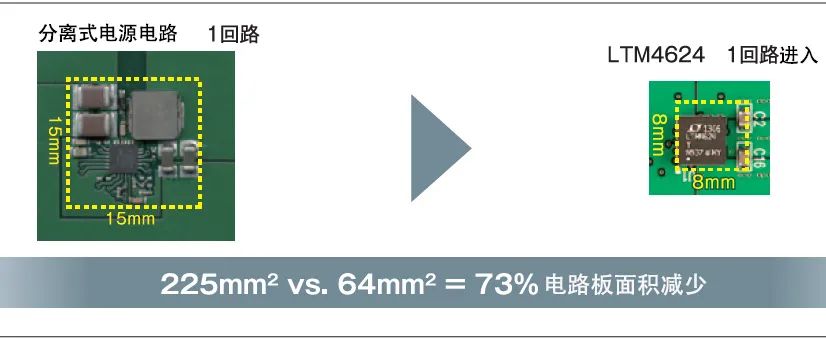

μModule 穩壓器在支持大電流的同時實現了封裝小型化。 例如，LTM4624 采用超緊湊型封裝，在 6.25mmx6.25mmx5.01mm 的空間內 (包括電感器和其他外圍元件) 可驅動高達 4A 的電流。如下圖 (圖2) 所示，與相同尺寸的分立式電源相比，LTM4624 電路板空間可減少約 70%，與其他制造商的模塊相比，ADI 擁有單位面積大電流的產品陣容。

圖2 LTM4624 電路板空間減少約 70%

高效率

能讓許多產品都實現高效率，這是 μModule 穩壓器的吸引力之一。 例如額定電流為 125A 的 LTM4681 效率高達 90%，與其他模塊制造商相比非常出色。即使在大電流下也能減少發熱，因此非常適合作為功耗逐年增加的 FPGA 的電源。

高擴展性

如下圖 (圖3、圖4) 所示，μModule 穩壓器具有許多獨特的功能，可實現靈活的設計，并且具有高度可擴展性。

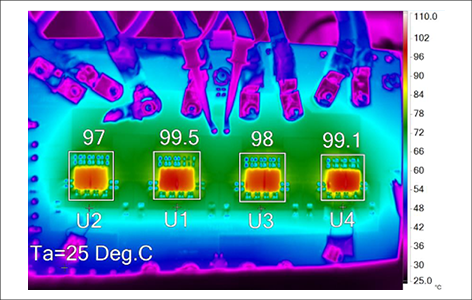

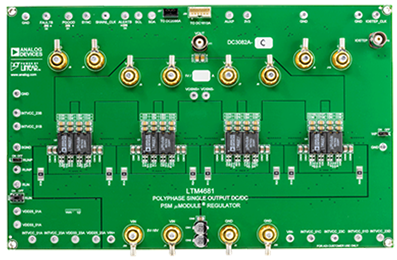

圖3 評估板 DC3082A-C LTM4681 當前份額示例

圖4 12Vin 至 0.75Vout @480A 工作環境溫度

它具有電流共享功能，此功能允許在并聯放置的多個模塊之間共享單個電壓系統的輸出。 由于可以分散熱量的產生，因此可以輕松解決電路板發熱問題。

【使用示例】

通過捆綁多個輸出，可以構建單個模塊無法實現的大型電源

電源可分配以提供冗余

除此以外，產品陣容不僅能從單個模塊提供單電源，還能輸出多通道 (如兩個或四個通道) 的產品。

【使用示例】

由于單個模塊可以為多個電壓系統供電，因此可以節省大量空間，并大大減少元件數量。

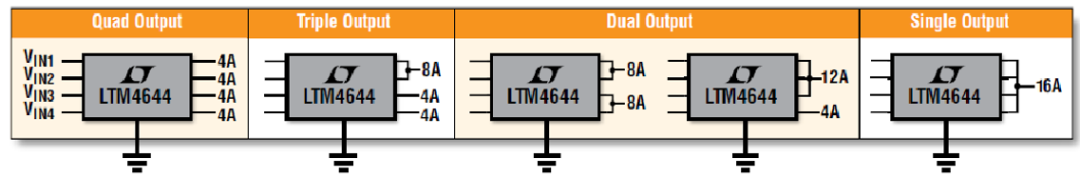

多個輸出系統可以靈活地捆綁在一起，形成一個電路。 例如，如下圖 (圖5) 所示，在四通道 (LTM4644) 模塊中，單個模塊可以處理從“4 個 4A 輸出”到“單個 16A 輸出”。

提供冗余，例如“將其用作儲備并在用完時使用”。它增加了靈活性，并使其更容易響應突然的規格變化。

圖5 LTM4644 可處理從 4 個 4A 輸出到單個 16A 輸出

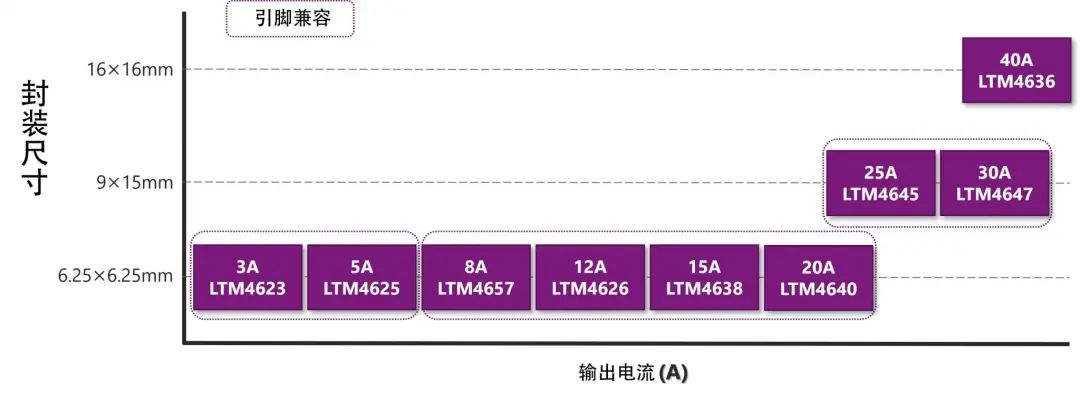

下圖 (圖6) 為引腳兼容系列產品，其產品陣容強大，輸入電壓、輸出電壓和封裝尺寸幾乎完全相同，支持各種輸出電流值。無需更改電路本身，只需更換組件，即可輕松改變規格并優化成本。豐富的產品線可以自由選擇最合適的模塊，并按照自己的意愿進行設計。μModule 穩壓器沿襲了原有的凌力爾特“原則上不停產”的方針。對于設計負載較高的 FPGA 而言，無停產之憂和穩定的可用性并沒有寫入規范，但這將帶來巨大的價值。

圖6 引腳兼容系列產品

μModule 穩壓器產品陣容介紹

對于每個可以輸出的系統數量，有三種類型的 μModule 穩壓器。

單通道：從一個模塊輸出到一個電壓系統

雙通道：從一個模塊輸出到兩個電壓系統

四通道：從一個模塊輸出到四個電壓系統

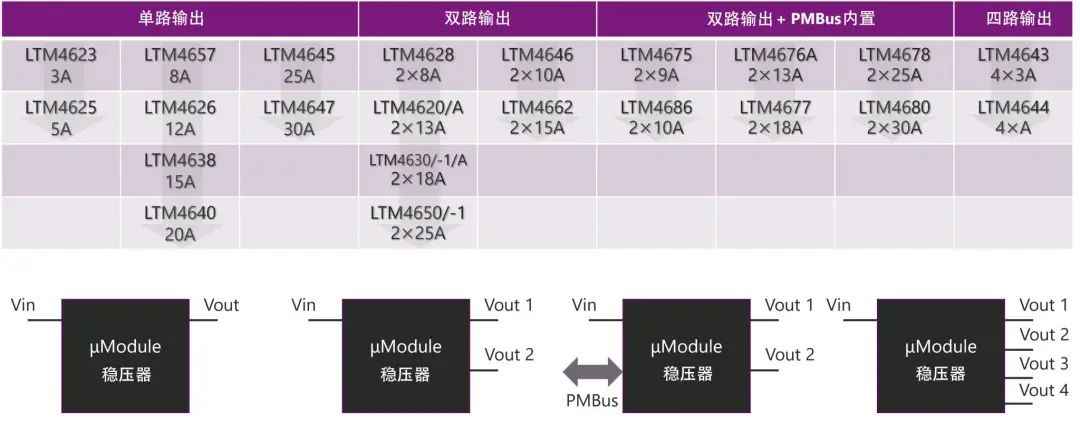

在雙通道和四通道中，輸出電壓可以捆綁在一起。下圖 (圖7、圖8、圖9) 分別為單通道、雙通道以及四通道輸出產品陣容：

圖7 單路輸出陣容 (20Vin 以下)

圖8 雙輸出產品陣容 (20Vin 以下)

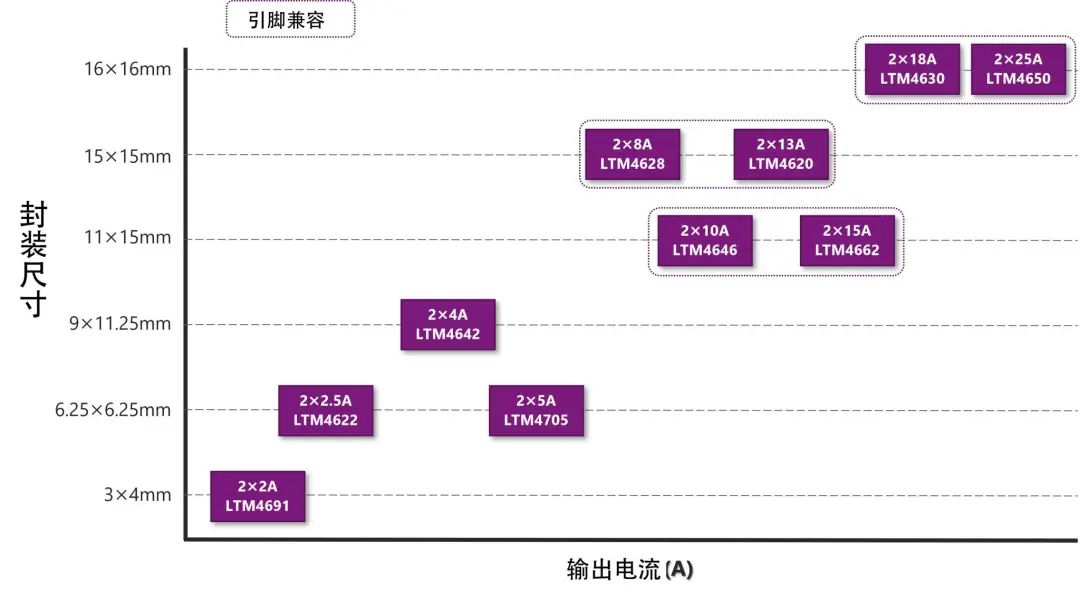

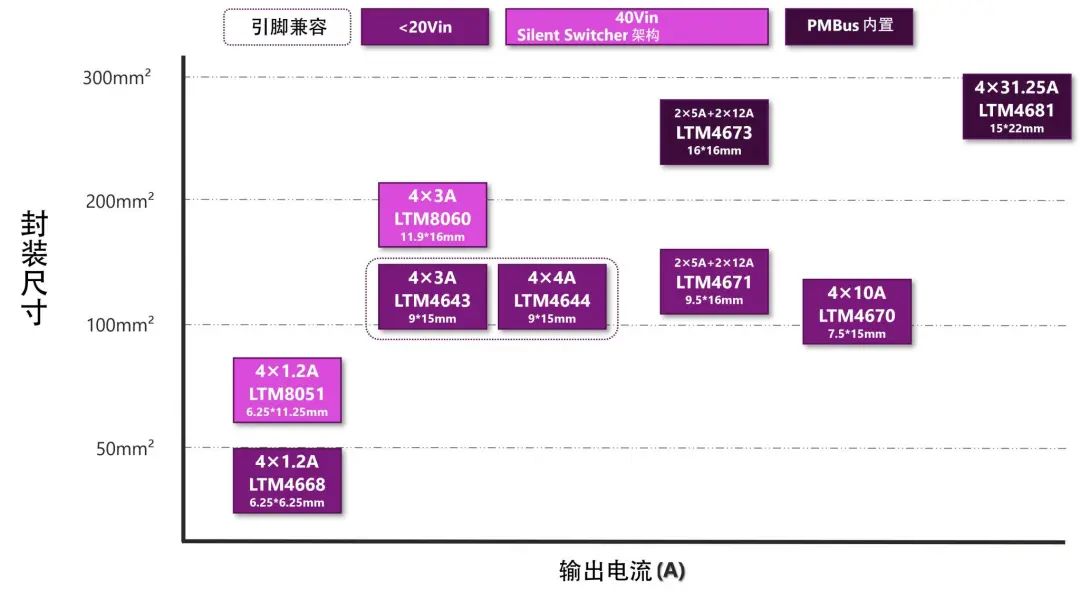

圖9 四路輸出產品陣容

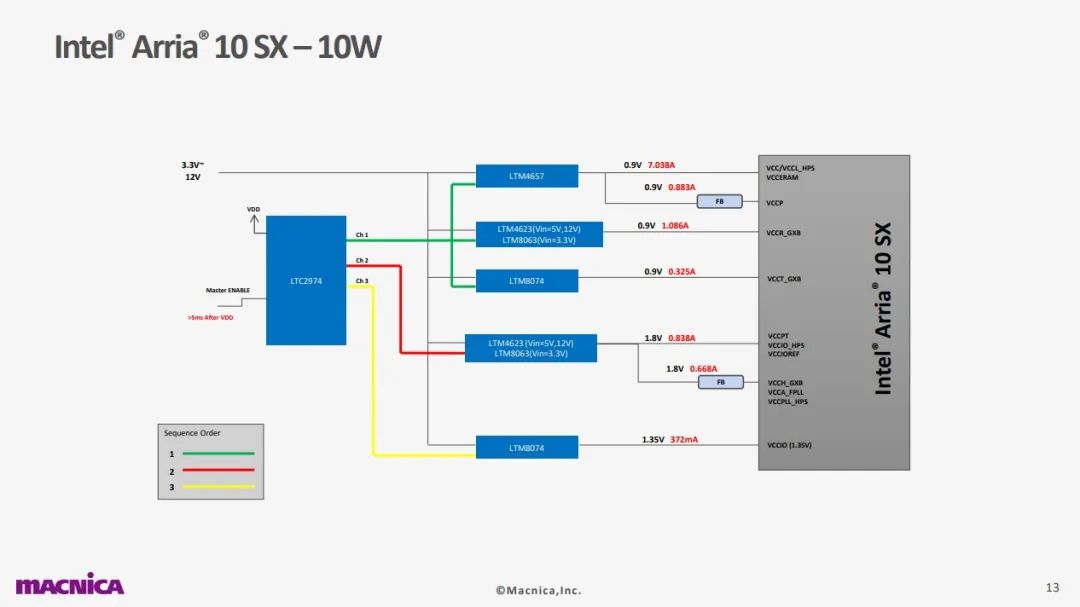

ADI 面向英特爾 FPGA 的參考電源指南

對于英特爾 FPGA，我們從 ADI 中精心挑選一系列產品，并編寫了參考電源指南。 除了針對每個 FPGA 系列推薦的器件外，參考電源指南還列出了電源啟動和關閉時序要求的順序。

應用實例

數據中心

電信設備

圖像處理設備
