概述
MAX7347/MAX7348/MAX7349 I2C接口的外設可為微處理器管理多達64個鍵開關。鍵輸入被靜態監控而非動態掃描，以確保低EMI。MAX7347可監控多達24個開關，MAX7348可監控多達40個開關，MAX7349可監控多達64個開關。可采用金屬開關或最大1kΩ的阻性(碳)開關。

鍵控制器對按鍵去抖，并保存在FIFO中(如果使能，還可包括自動重復按鍵)。中斷輸出(/INT)可配置為對按鍵事件或最大速率報警。MAX7348/MAX7349的音調合成器在處理器控制下，可自動產生按鍵聲或報警聲。

發聲頻率覆蓋了第5個八度音階(523.25Hz至987.77Hz)，另外還包括一直到2637Hz的7個其它音符。在聲音持續期間，輸出還可設置為高電平或低電平，以驅動電子發聲器、繼電器或指示燈。

MAX7347可提供16引腳QSOP和TQFN封裝。MAX7348可提供20引腳QSOP封裝。MAX7349可提供24引腳QSOP和TQFN封裝。MAX7347/MAX7348/MAX7349工作溫度范圍為-40°C至+125°C。
數據表：*附件：MAX7347 MAX7348 MAX7349 2線接口、低EMI鍵盤開關和發聲控制器技術手冊.pdf

應用

• 工業控制
• 儀表盤
• 醫療儀器
• 安全與接入設備

特性

• 400kbps、5.5V容限2線串行接口
• 2.4V至3.6V工作
• 最多可監控64個按鍵(MAX7349)，40個按鍵(MAX7348)，24個按鍵(MAX7347)
• FIFO最多保存8個去抖的按鍵事件
• 用戶可在9ms至40ms之間設置按鍵去抖時間
• 用戶設置按鍵自動重復速率和時延
• 采用靜態矩陣監控的低EMI設計
• 去抖的按鍵、FIFO級別以及預設時間周期結束時產生硬件中斷
• 最多6個開漏邏輯輸出，可驅動LED
• 聲響輸出自動產生按鍵聲
• 14個可編程音符
• 連續或可編程發聲時間
• 便于自動產生單音和雙音報警
• 4個I2C地址選擇
• 可選2線串行總線超時
• 低于10μA的關斷電流

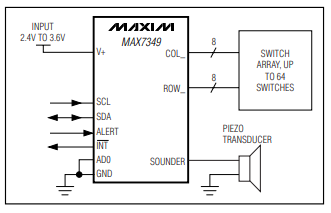

應用電路

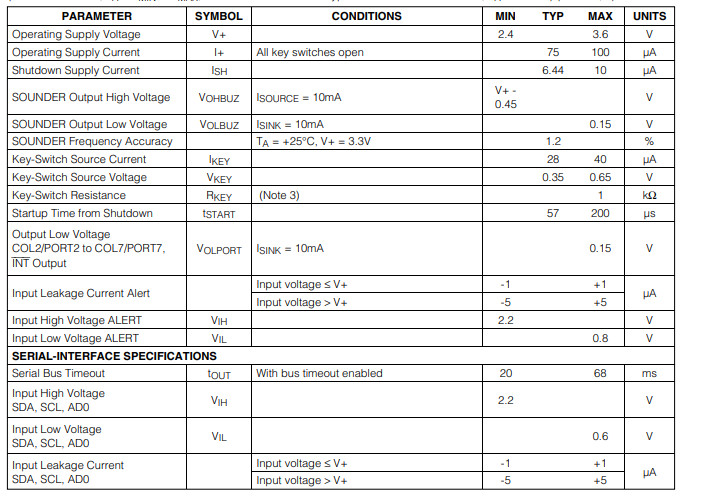

電特性

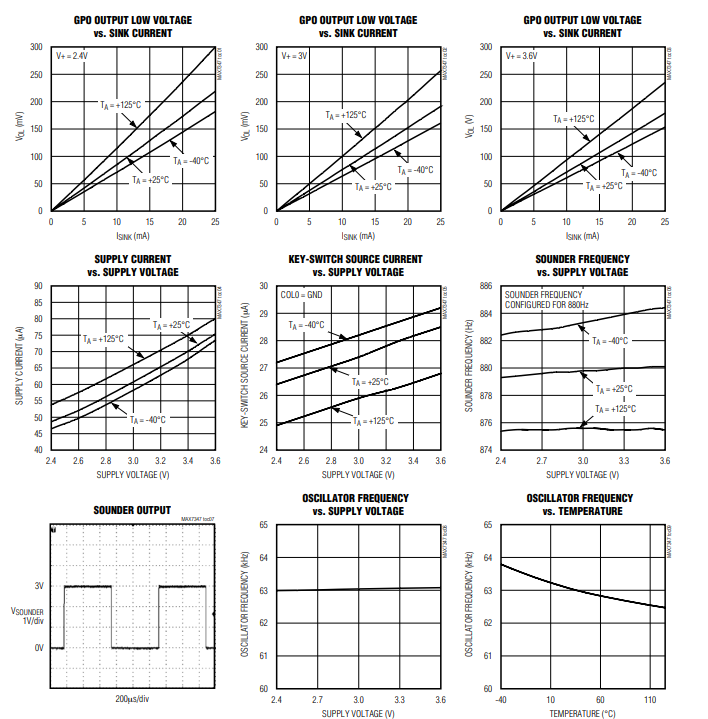

典型操作特性

應用信息

偽鍵消除

偽鍵是鍵盤矩陣中存在的一種現象。當位于矩陣矩形三個角的開關同時被按下時，位于該矩形第四個角的開關（偽鍵）也會被檢測為按下?tīng)顟B(tài)。這是因?yàn)閭捂I兩端的電位由于另外兩個按鍵開關的連接而被短路。另外三個按鍵開關的組合在電氣上看起來像是被按下了，因此軟件無法檢測出這四個按鍵中哪一個是偽鍵。

MAX7347/MAX7348/MAX7349采用專有方案來檢測這三個按鍵的任何組合是否會產生偽鍵，并且不會報告這四個按鍵都被按下的情況。這并不意味著不會報告?zhèn)捂I，而是當同時按下三個按鍵的組合時，許多偽鍵組合（如 ）必須確保這三個按鍵的位置不是定義矩形頂點的位置（圖11）。

低電磁干擾運行

MAX7347/MAX7348/MAX7349使用兩種方法來最小化從鍵盤矩陣發出的電磁干擾輻射。首先，當開關矩陣中的電壓超過電源電壓V+的0.65倍時，會對其進行箝位。這將開關按下時任何節點的電壓擺幅降低到最大0.65V。其次，按鍵不是動態掃描的，否則會導致按鍵開關連線持續輻射干擾。相反，僅在按鍵被按下時監測按鍵（僅在按鍵按下時），并且去抖動電路僅在一個或多個按鍵實際按下時才工作。

電源注意事項

MAX7347/MAX7348/MAX7349在2.4V至3.6V的電源電壓下工作。使用0.047μF或更高容量的陶瓷電容將電源旁路至GND，盡可能靠近器件。

開關電阻

MAX7347/MAX7348/MAX7349設計為對按鍵開關或從相應COLx和ROWx引出端的走線的電阻不敏感，電阻最高可達1kΩ。因此，這些控制器適用于低成本的薄膜開關和導電橡膠開關。
