有源晶振選型和使用指南
有源晶振的核心特點

有源晶振（晶體振蕩器）集成了晶體和振蕩電路，無需外部電路即可輸出穩定頻率，具備高精度、低抖動和快速啟動的優勢，適用于對時序要求嚴格的應用。

有源晶振的主要類型

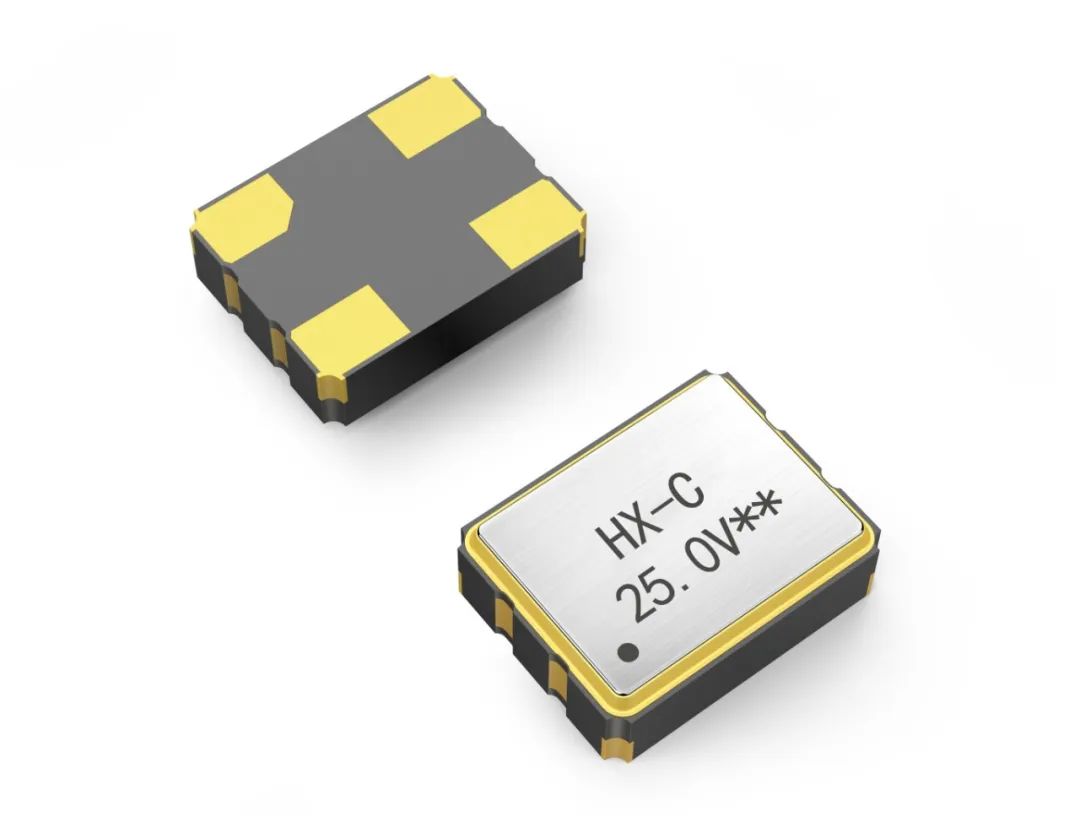

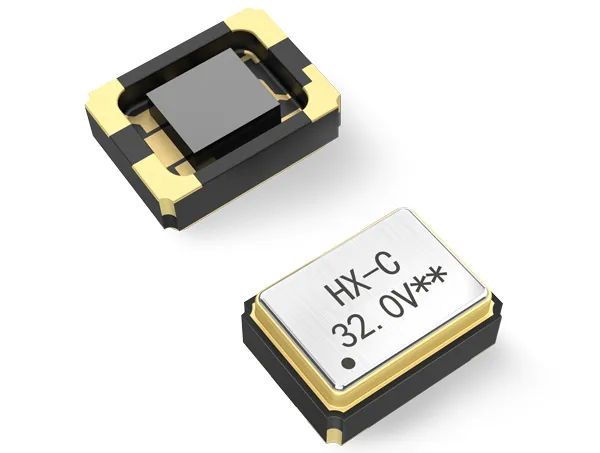

普通晶體振蕩器（XO）

特點：基礎型號，無補償功能

參數：頻率穩定度±10ppm,輸出波形:CMOS

應用：消費電子（如智能家居、單片機）。

溫度補償晶振（TCXO）

特點：通過溫度補償電路提升穩定性,壓控功能可選。

參數：穩定度±0.1ppm~±5ppm，功耗較低（如1~10mA）。

應用：GPS導航、4G/5G基站、工業傳感器。

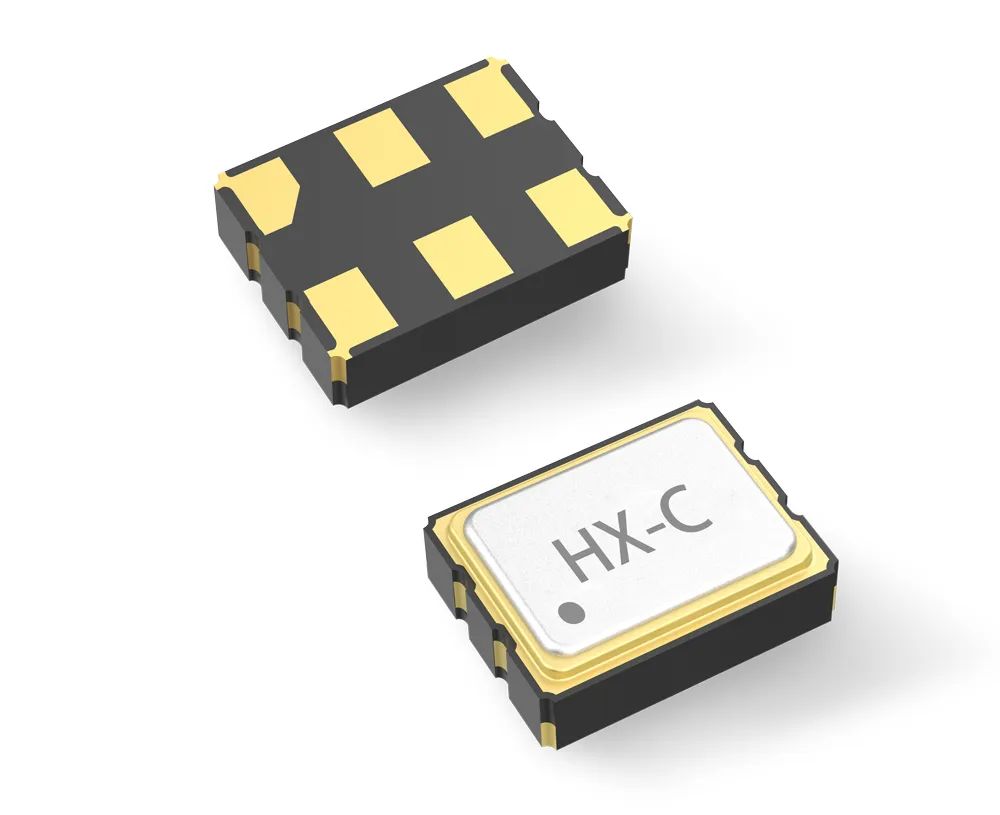

差分晶振（LVDS/LVPECL）

特點：輸出差分信號，抗干擾強，支持高頻（100MHz以上）。

參數：LVDS/LVPECL等差分輸出、低抖動0.5pSec。

應用：高速SerDes接口、FPGA時鐘源。

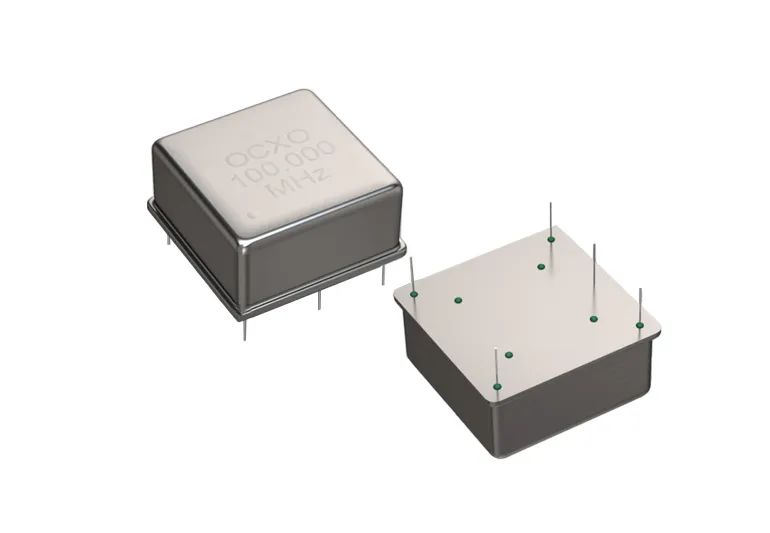

恒溫晶振（OCXO）

特點：恒溫槽保持晶體溫度恒定，精度最高。

參數：穩定度達±0.001ppb，但功耗高（1~5W），啟動時間數分鐘。

應用：衛星通信、高端測試儀器。

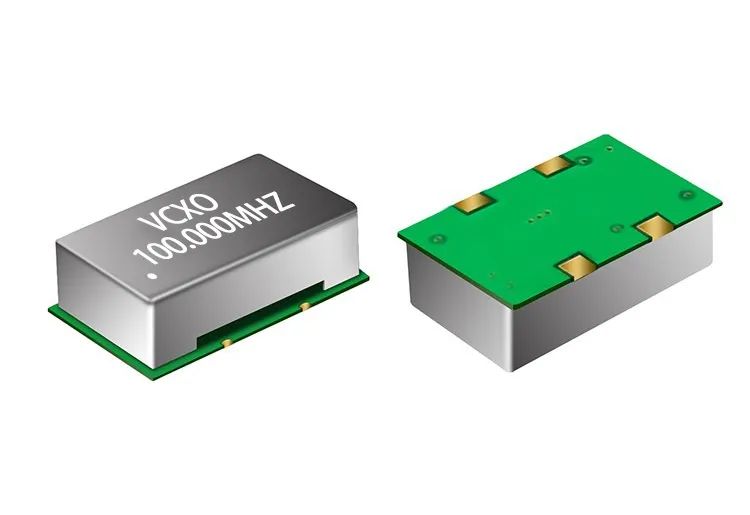

壓控晶振（VCXO）

特點：通過電壓微調頻率，調節范圍窄（±100ppm~±200ppm）。

應用：鎖相環（PLL）、射頻調諧。

有源晶振使用指南

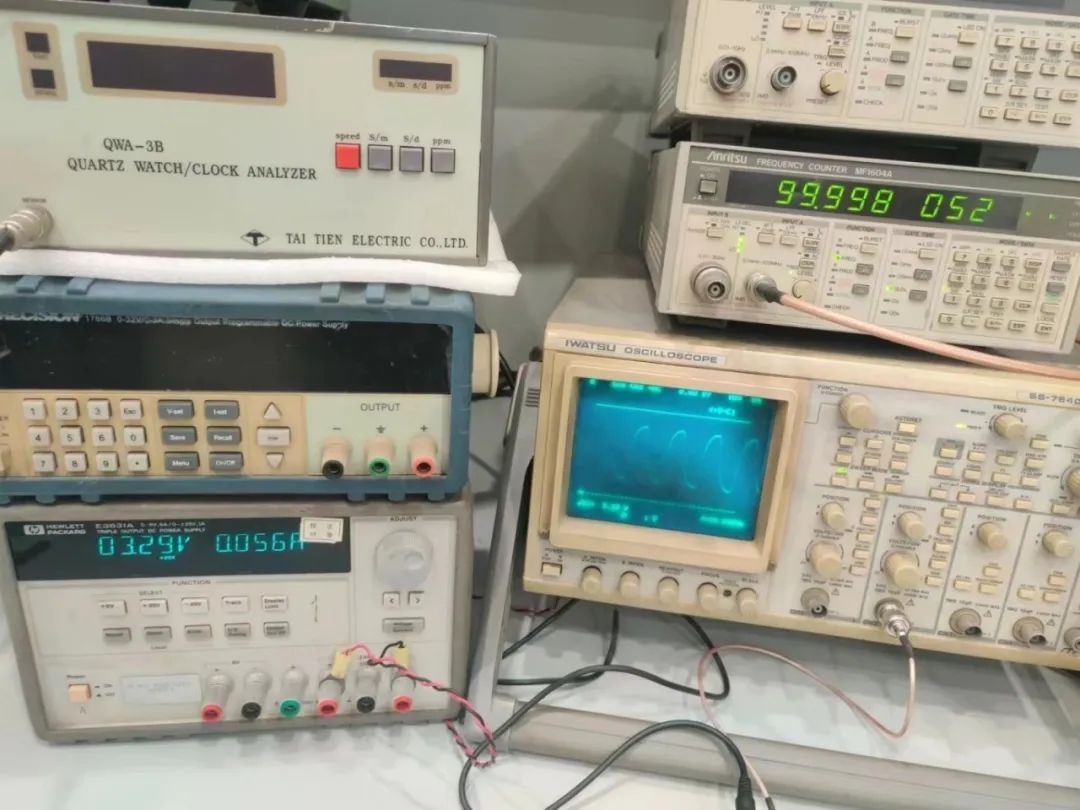

正弦波和方波晶振可以直接互相替代嗎？

不可以！

無源晶振（晶體諧振器）的波形為正弦波；

而有源晶振（晶體振蕩器）的波形以方波為主。

正弦波的輸出是一個連續且光滑的波形，其頻率穩定，適用于一些對波形質量和頻率穩定性要求較高的應用，如一些模擬信號應用，如射頻應用和精密測量儀器等。

方波的輸出功率大，驅動能力強，但是諧波分量豐富，主要應用在數字通信系統時鐘上，用來驅動計數電路。

有源晶振需要加負載電容嗎？

一般情況下，有源晶振應用電路中不需要加負載電容。

注：常規有源晶振內部石英晶體的負載電容為15pF，也有少數有源晶振為30pF或50pF。

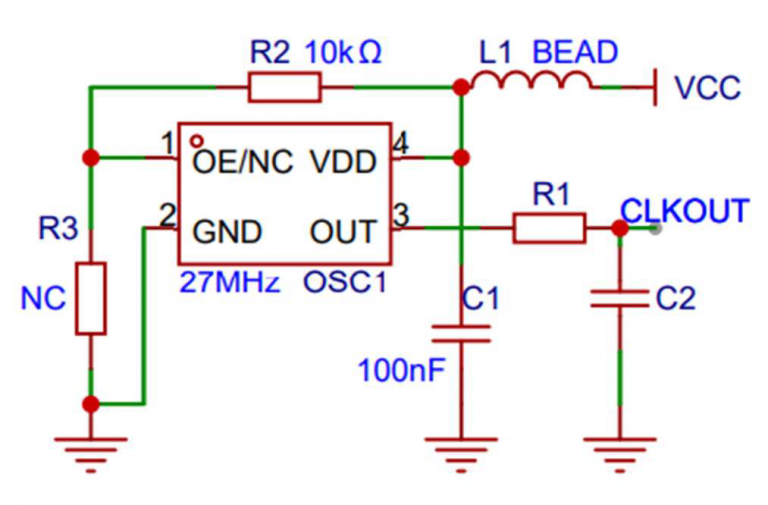

舉例：有源晶振應用電路范例如下：

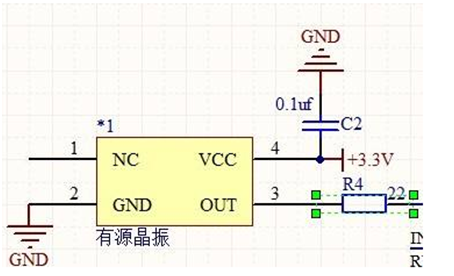

在有源晶振應用電路中，內部振蕩電路已經完成最佳匹配搭建，一般情況下外部電路不需要再增加負載電容器，如下圖所示：

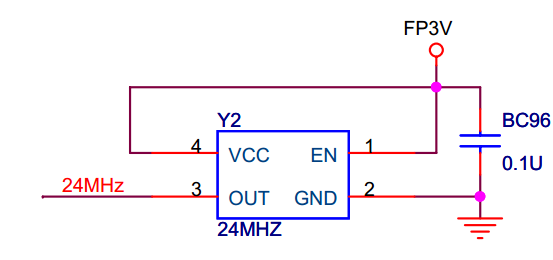

但在抗干擾電路中，在電源輸入端及信號輸出端會增加負載電容，如下圖所示。

有源晶振ST腳（腳1）不用時可以懸空嗎？

可以。有源晶振ST腳指的是該腳具備待機（Stand by）功能。

如果不需要此功能，該引腳（一般為有源晶振的1號腳）懸空處理即可。

有源晶振通常的用法：

一腳懸空，二腳接地，三腳接輸出，四腳接電壓。

有源晶振的電壓輸入腳最好不要直連電源，而是通過一個磁珠后接入，這樣可大大降低電源噪聲對時鐘輸出頻率的影響。有源晶振的電源去耦電容的匹配也很重要，去耦電容一般選三個，容值依次遞減。
