概述
MAX14585/MAX14585A是具有高ESD保護的雙刀雙擲(DPDT)開關，可以切換多路高速(480Mbps) USB和模擬信號(如交流耦合音頻信號或視頻信號)。這些器件具備便攜式電子產品對高性能開關所需的低導通電容(C ON )、低導通電阻(R ON )，內部負電源允許通過低于地電位至-1.8V的音頻信號。器件還可處理低速/全速USB信號，工作電壓為2.7V至5.5V。

器件具有VBUS檢測輸入(V B )，可處理高達28V的電壓，一旦檢測到有效的VBUS信號(VB > V VBDET )，將自動切換到USB信號通路。當電池過放電時，如果VB大于4.5V，可由V B為器件供電。MAX14585在音頻通路具有內部旁路電阻，可減小輸出端的咔嗒/噼噗聲。

MAX14585/MAX14585A采用節省空間的10引腳、1.4mm x 1.8mm UTQFN封裝，工作在-40°C至+85°C溫度范圍。
數據表：*附件：MAX14585 MAX14585A高速USB和音頻開關，可處理負信號并提供高壓VBUS檢測技術手冊.pdf

應用

• 蜂窩電話
• PDA和手持設備
• 平板PC

特性

• 低功耗
  • 低電源電流：7μA (典型值)
  • 2.7V至5.5V單電源VCC供電
• 設計靈活
  • 雙電源架構：VB和VCC
  • ANO_通道優先控制輸入
• 高度集成
  • VB輸入可達28V，VBUS檢測自動選擇UNC_
  • 兩個通道(UNC_和ANO_)均具有低電容特性，支持高速USB
  • ANO_通道可無失真通過低至-1.8V的負信號
  • 3Ω (典型值)導通電阻
  • 960MHz帶寬
  • 音頻通道具有0.04% THD+N
  • COM1、COM2提供±15kV人體模式(HBM) ESD保護
• 節省電路板面積
  • 內部旁路電阻減小咔嗒/噼噗聲(MAX14585)
  • 10引腳、1.4mm x 1.8mm UTQFN封裝

典型操作電路

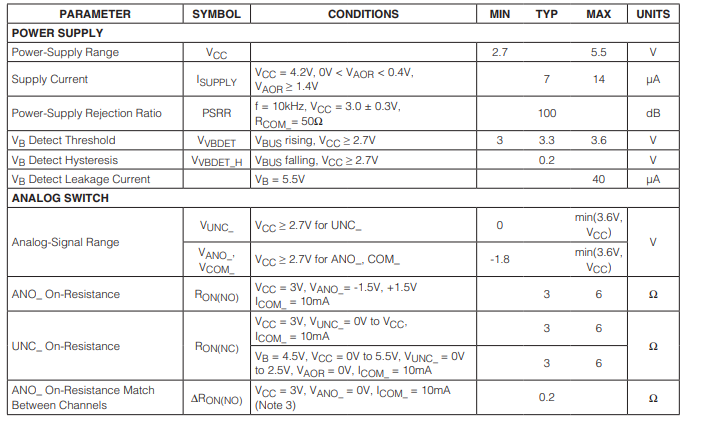

電特性

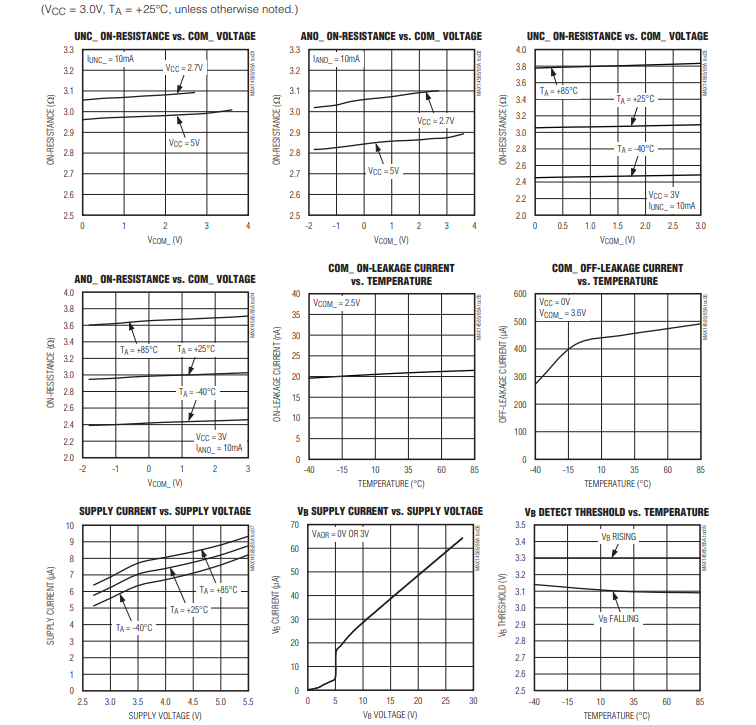

典型操作特性

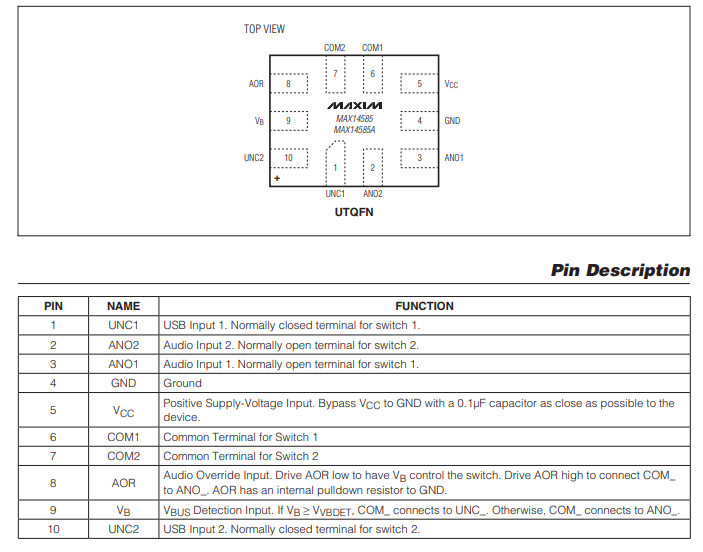

引腳配置描述

應用信息

增強的靜電放電保護

所有引腳均集成了靜電放電（ESD）保護結構，以抵御高達±2kV（人體模型，HBM）的靜電放電。在處理和組裝過程中遇到的COM1和COM2引腳，無需額外保護，可承受高達±1.5kV（HBM）的靜電放電。這些ESD保護結構能在正常工作和設備斷電時耐受高ESD。發生ESD事件后，設備會恢復功能而無閂鎖現象。

ESD測試條件

ESD性能取決于各種條件。接觸式測試的可靠性報告記錄了測試設置、測試方法，并給出了測試結果。

人體模型

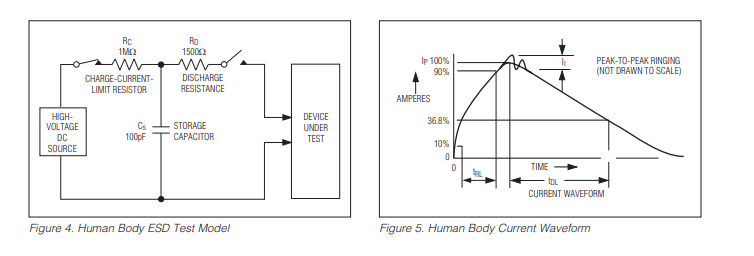

圖4展示了HBM。圖5顯示了它在低阻抗?fàn)顟B(tài)下產生的電流波形。該模型由一個100pF的電容器組成，其電壓是人們所關注的，然后通過一個1.5kΩ的電阻向設備放電。
