概述
MAX14531E–MAX14534E帶高壓ESD保護的DP3T開關復用三個通道的高速(480Mbps) USB信號、低速/全速USB信號以及交流耦合的音頻或視頻等模擬信號。這些器件具有便攜式電子產品中高性能切換應用所需的低導通電容(C ON )和低導通電阻(R ON )，同時還提供一路內部負電源，從而允許通過低于地電位(低至-2.0V)的交流耦合音頻信號。MAX14531E–MAX14534E工作在+2.7V至+5.5V電源電壓下。

MAX14531E–MAX14534E具有關斷功能，可降低電源電流并將所有通道設置為高阻態。MAX14531E–MAX14534E的CB0輸入具有VBUS檢測功能，一旦檢測到有效的VBUS信號則自動切換至默認的USB信號通道。MAX14532E/MAX14534E在音頻通道上提供內部旁路電阻，可以降低輸出上的咔嗒/噼噗聲。

MAX14531E–MAX14534E提供節省空間的、12焊球、1.5mm x 2.0mm WLP封裝，工作在-40°C至+85°C溫度范圍。
數據表：*附件：MAX14531E-MAX14534E USB 2.0高速信號和音頻信號開關，可處理負信號并具有±15kV ESD保護技術手冊.pdf

應用

• 蜂窩電話
• MP3播放器
• 筆記本電腦
• PDA

特性

• +2.7V至+5.5V單電源供電
• 10μA (典型值)的低電源電流
• -3dB帶寬：800MHz (典型值)
• 2Ω (典型值)的低導通電阻
• 0.05% THD+N
• 內部旁路電阻降低咔嗒/噼噗聲(MAX14532E/MAX14534E)
• VBUS檢測實現自動開關通路選擇
  • +28V最大額定VBUS檢測輸入(CB0)
• 節省空間的、12焊球、1.5mm x 2.0mm WLP封裝

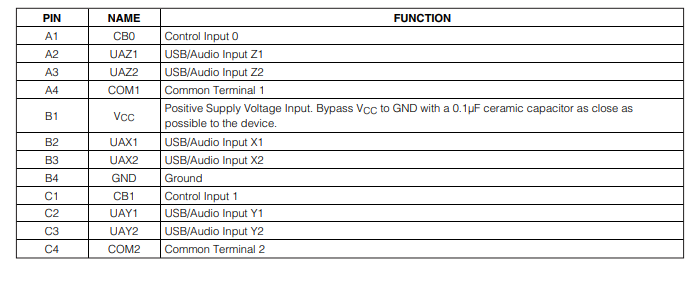

引腳配置描述

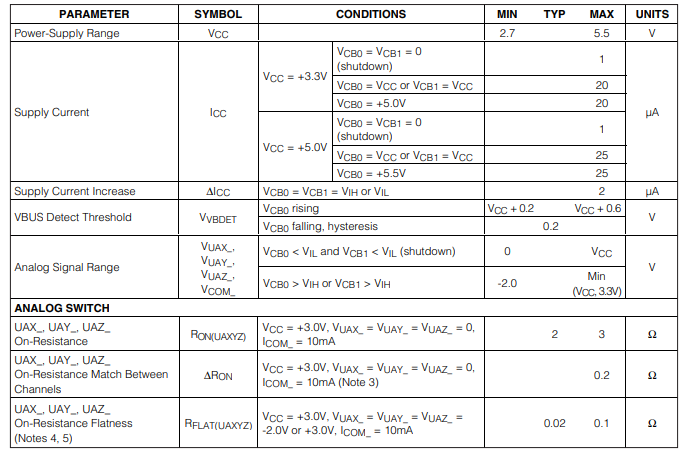

電特性

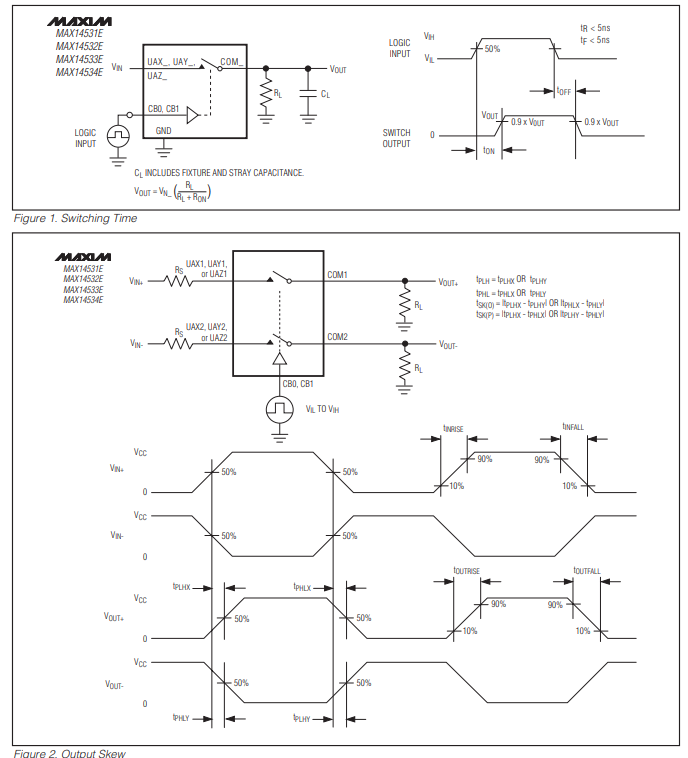

測試電路/時序圖

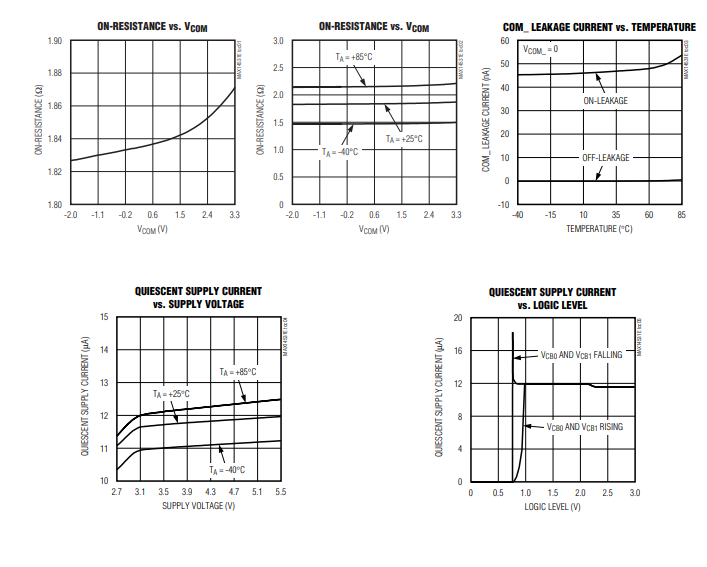

典型操作特性

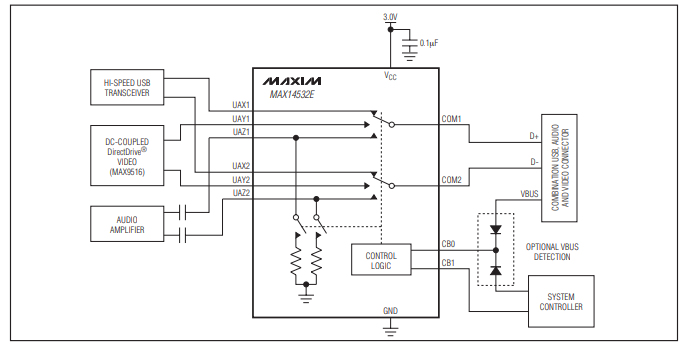

應用電路

詳細說明

MAX14531E - MAX14534E 是具有高靜電放電（ESD）保護功能的單刀三擲（DP3T）開關，可在 2.7V 至 5.5V 的電源下工作，旨在實現 USB 2.0 高速信號和交流耦合模擬信號的多路復用。這些開關將電容（C??）與低導通電阻（R??）相結合，滿足高性能切換應用對 USB 低速、全速和高速信號的要求。這三個通道的負接地功能允許信號在 0V 以下通過而不會失真。

模擬信號電平

MAX14531E - MAX14534E 是雙向設備，允許 U???、U???、U?z? 和 COM? 配置為輸入或輸出。請注意，U???、U???、U?z? 僅為輸出。這些設備具有電荷泵，可產生負電源，為 U???、U???、U?z? 或 COM? 上的模擬信號提供 -2.0V 電壓。僅當部件啟用（CB0 或 CB1 = 1）時，負電荷泵才處于活動狀態。將負信號連接到 U???、U???、U?z? 或 COM? 時，設備必須啟用。

VBUS檢測

MAX14531E - MAX14534E 具有連接到 VBUS 檢測輸入（CB0）的 COM? 功能，當 CB0 超過 VBUS 檢測閾值（V?BDET?，見功能框圖/真值表）時，可檢測 VBUS 的存在。請注意，MAX14531E 在使用此功能時需要外部下拉電阻。

數字控制輸入

MAX14531E - MAX14534E 提供開關邏輯輸入 CB0 和 CB1，以控制功能框圖/真值表中所示的開關位置。驅動 CB? 為軌到軌電平，以最大限度地降低功耗。

關斷模式

MAX14531E - MAX14534E 具有關斷模式，可將電源電流降至 1μA 以下，使開關處于高阻抗狀態。通過將 CB0 和 CB1 置低，可將器件置于關斷模式（見功能框圖/真值表）。

點擊和爆音抑制

MAX14534E 的 100Ω 開關電阻可自動抑制 MAX14532E/MAX14534E 在切換音頻源時（MAX14532E 為 U??? 和 U???，MAX14534E 為 U??? 和 U?z? 與 COM?，見功能框圖/真值表）可能出現的點擊和爆音。這可減少切換音頻源時的點擊和爆音。

應用信息

增強的ESD保護

所有引腳均集成了ESD保護結構，以抵御高達±2kV（人體模型）的靜電放電，在處理和組裝過程中遇到的靜電放電也能防護。COM1和COM2引腳還額外受到保護，可承受高達±15kV（人體模型）的靜電放電而不受損壞。這些ESD保護結構在正常工作和設備斷電時都能耐受高ESD。發生ESD事件后，MAX14531E - MAX14534E能恢復功能且無閂鎖現象。

ESD測試條件

ESD性能取決于多種條件。接觸式測試的可靠性報告記錄了測試設置、測試方法，并給出了測試結果。

人體模型

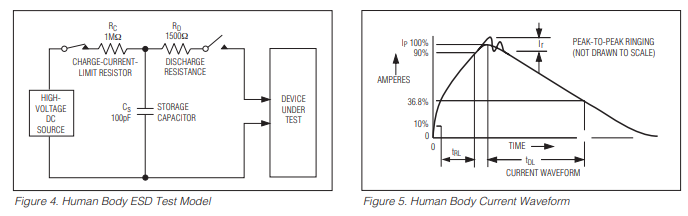

圖4展示了人體模型，圖5顯示了它在低阻抗狀態下產生的電流波形。該模型由一個100pF的電容器組成，其電壓是人們所關注的，然后通過一個1.5kΩ的電阻向設備放電。
