概述
MAX4983E/MAX4984E為具有高ESD保護的模擬開關，具有較低的導通電容和較低的導通電阻，能夠滿足系統對高性能開關的應用要求。COM1和COM2可以在±15kV ESD條件下提供保護而不閉鎖或者損壞。這兩款器件非常適合在480Mbps高速USB 2.0中應用。這些開關還可處理低速和全速USB信號。

MAX4983E/MAX4984E雙刀/雙擲(DPDT)開關完全工作于+2.8V至+5.5V單電源，COM1和COM2具有+5.5V的短路保護。該特性使MAX4983E/MAX4984E完全符合USB 2.0規范中的VBUS故障保護要求。這些器件具有較低的邏輯門限電壓輸入，可用于具有低I/O電壓的系統。MAX4983E具有低電平有效的使能輸入(/EN)，當該引腳為高電平時，器件進入關斷模式。MAX4984E具有高電平有效的使能輸入(EN)，當該引腳為低電平時，器件進入關斷模式。器件處于關斷模式時，靜態電源電流降低至0.1μA。

MAX4983E/MAX4984E采用節省空間的10引腳、1.4mm x 1.8mm、UTQFN封裝，工作在-40°C至+85°C溫度范圍。
數據表：*附件：MAX4983E MAX4984E高速USB 2.0開關，具有±15kV ESD保護技術手冊.pdf

應用

• 總線切換
• 蜂窩電話
• 數碼相機
• GPS
• 筆記本電腦
• PDA
• 視頻開關

特性

• USB高速開關
• COM端具有ESD保護
  • ±15kV人體模型
  • ±15kV IEC 61000-4-2氣隙放電
  • ±8kV IEC 61000-4-2接觸放電
• 工作電源范圍：+2.8V至+5.5V
• 5Ω (典型值)的低導通電阻(R ON )
• -3dB帶寬：950MHz (典型值)
• 兼容低至1.4V的邏輯I/O
• COM模擬輸入端具有+5.5V的短路故障保護
• 0.6μA (典型值)的低電源電流
• 使能輸入：
  • MAX4983E：低電平有效(/EN)
  • MAX4984E：高電平有效(EN)
• 小尺寸、10引腳、1.4mm x 1.8mm UTQFN封裝

引腳配置描述

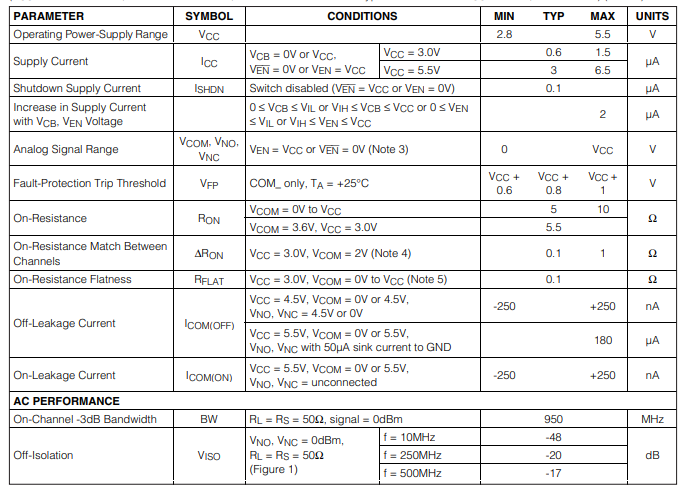

電特性

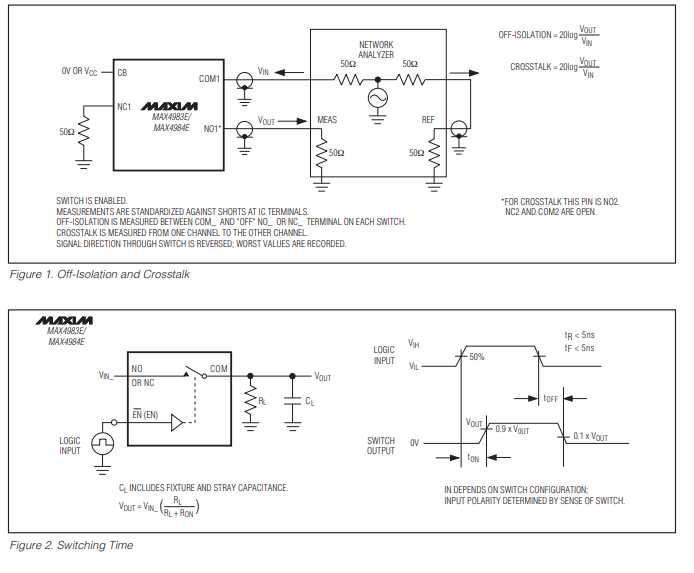

測試電路/時序圖

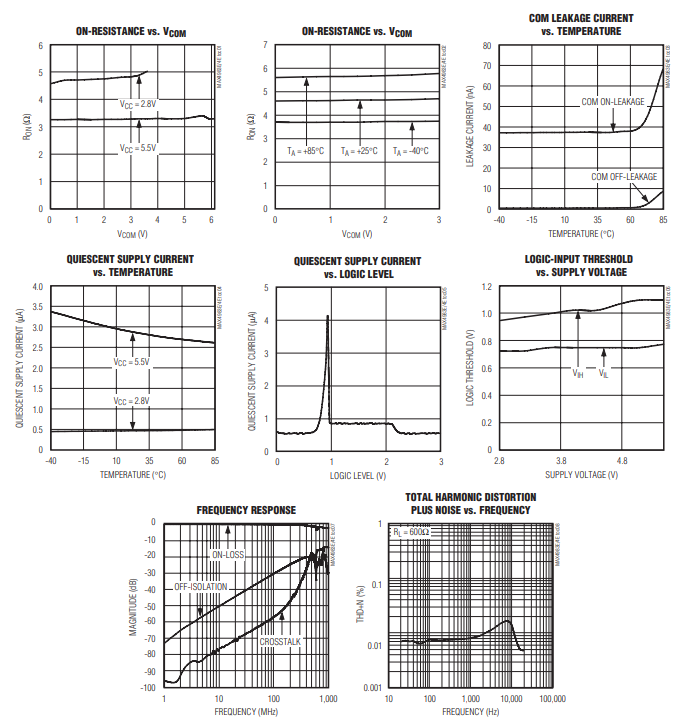

典型工作特性
