概述
MAX4906EF為帶靜電放電(ESD)保護的模擬開關，具有較低的導通電容(C ON )和較低的導通電阻(R ON )，能夠滿足系統對開關性能的嚴格要求。器件的COM_端可以在±15kV ESD條件下提供保護而無閂鎖或者損壞。適合在480Mbps高速USB 2.0應用中用作高性能開關。這些開關還可處理低速和全速USB信號。

MAX4906EF具有兩個單刀/雙擲(SPDT)開關。這些器件工作于+2.7V至+3.6V單電源，所有模擬輸入(COM_，NC_，NO_)具有+5.5V電壓保護。這一特性完全符合USB 2.0的+5.5V故障保護規范。這些器件具有較低的邏輯門限電壓，VIH為+1.4V，支持低電壓邏輯。器件提供/QP輸入，當該引腳為高電平時，器件內部的電荷泵關閉，進入待機模式。待機模式下器件的靜態工作電流為3μA (最大值)，而開關仍然具有可操作性。

MAX4906EF采用節省空間的2mm x 2mm、μDFN封裝，工作在-40°C至+85°C溫度范圍。
數據表：*附件：MAX4906EF高速 全速USB 2.0開關，提供高ESD保護技術手冊.pdf

應用

• 總線切換
• 蜂窩電話
• 數碼相機
• 以太網交換機
• GPS
• 筆記本電腦
• PDA
• 繼電器替代品
• T3/E3冗余保護開關
• USB開關
• 視頻開關

特性

• COM_端具備±15kV (人體模型) ESD保護
• 工作于+2.7V至+3.6V單電源電壓
• 極低的導通電租(R ON )：4Ω (典型值)、7Ω (最大值)
• -3dB帶寬：500MHz (典型值)
• 極低的位抖動≤ 20ps
• 低噪聲電荷泵：90μV (典型值)
• 電荷泵使能功能
• 無需1.4V或更高電壓的電平轉換器
• COM_模擬輸入端故障保護，防止與+5.5V USB電源短路時損壞器件
• 待機模式將功耗降至3μA (最大值)
• 節省空間的10引腳、2mm x 2mm μDFN封裝

電特性

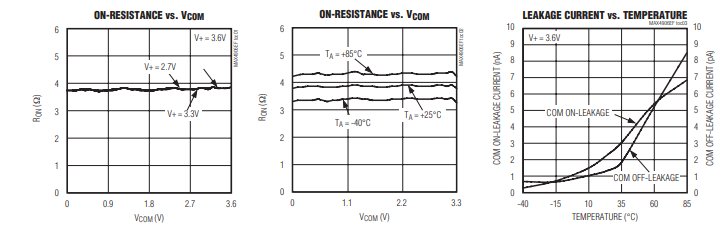

典型操作特性

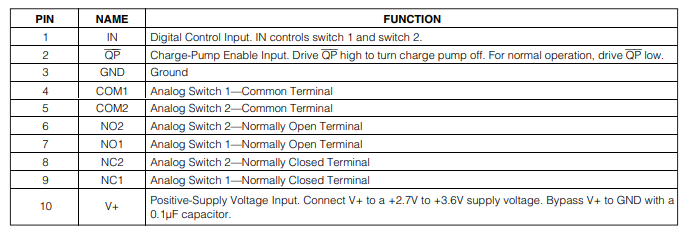

引腳配置描述

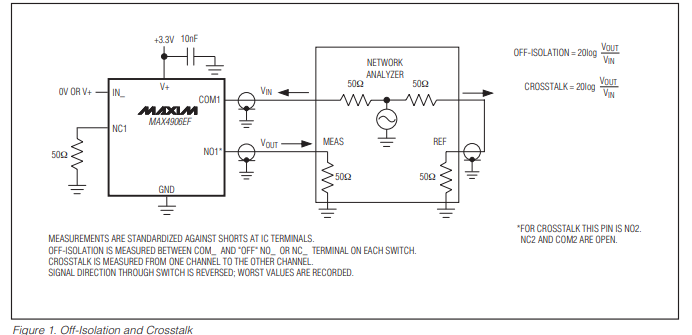

測試電路/時序圖
