在工業自動化領域，運動控制卡控制周期這個參數常常被忽視，但它卻是影響整個系統穩定性、精度甚至產能的關鍵因素。你是不是也遇到過這些問題：電機總是抖動？軌跡跟蹤老是偏？想優化系統卻無從下手？大概率是你的運動控制卡控制周期沒算對！

今天這篇文章，咱們就站在一個工業自動化專業從業者的角度，深入聊一聊“運動控制卡控制周期到底怎么算”這個核心問題，力求用通俗易懂的方式講明白，讓每個工程師都能搞清楚這個容易被忽視卻影響巨大的參數。

一、什么是運動控制卡控制周期？

先把術語講明白。所謂運動控制卡控制周期，指的是運動控制卡發出一次位置/速度/加速度控制指令所需要的時間間隔。這個周期會直接影響系統的實時響應能力和控制精度。

舉個例子：假設你的伺服電機每隔1毫秒收到一次位置指令，那么控制周期就是1ms。這個周期越短，控制越精細，響應越快；周期越長，系統越容易出現延遲或抖動。

二、為什么控制周期這么關鍵？

從本質上講，控制周期就是工業自動化系統的大腦刷新頻率。如果周期太長，運動軌跡會變成“鋸齒”，響應不及時；如果周期太短，系統負荷變大，甚至導致CPU資源溢出或總線擁堵。

控制周期對系統影響一覽表：

三、運動控制卡控制周期怎么算？（核心計算邏輯）

很多人以為控制周期是“設定值”，其實并不是隨便填個數字就完事的，它和以下幾個核心因素密切相關：

1. 總線協議類型

不同總線協議對控制周期的支持不同：

如果你選的是 EtherCAT，那1ms以下控制周期也能輕松駕馭；但如果是 CANopen，就別指望跑到1ms以內。

2. 伺服驅動器與電機的響應能力

不是運動控制卡支持1ms控制周期，你的伺服電機就一定能“吃得下”。驅動器必須支持高頻響應，否則控制周期太短反而會超頻錯亂。

3. 主控平臺性能

如果你用的是基于PC的控制平臺，CPU資源得跟得上，不然一堆任務堆在那，最后卡住的就是控制指令。

4. 插補算法和任務復雜度

軌跡越復雜，占用的周期越多。比如S曲線插補就比梯形加減速插補更吃周期。

四、實戰案例：控制周期調不好，產線直接掉速

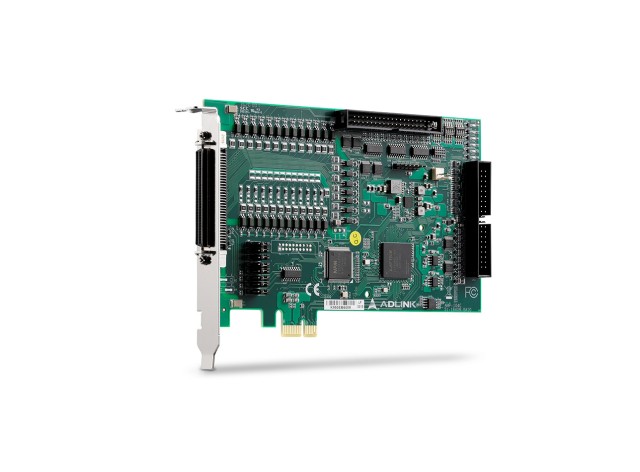

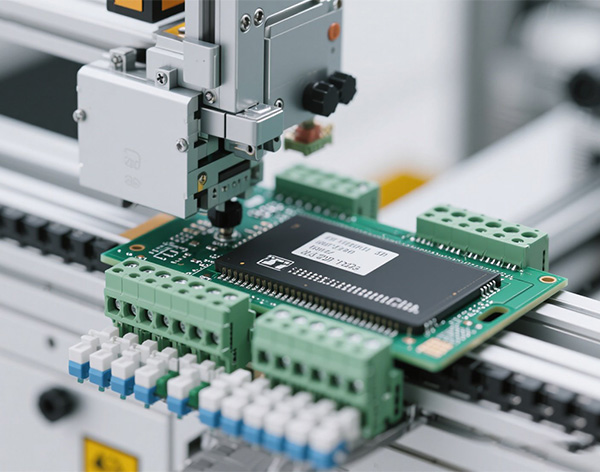

我們接過一個客戶的案例，某電子制造企業在使用一套基于運動控制卡的點膠系統，出現了軌跡變形和點膠不均的問題。

原因分析：

● 使用CANopen總線，控制周期設置為2ms

● 實際系統傳輸路徑+響應延遲，控制周期真實達到3.5ms

● 點膠軌跡要求高同步度，結果出現步進跳變

解決方法：

1. 更換為EtherCAT總線

2. 將控制周期壓縮到0.5ms

3. 優化了插補算法，統一時間戳同步

結果：產線效率提升12%，產品良率提升15%。

五、控制周期調優的幾個實用建議

1. 能用高速總線就別選低速

工業自動化設備已經進入“毫秒級博弈”，EtherCAT、MECHATROLINK、Profinet更適合高精度控制。

2. 控制周期不是越短越好

控制周期短，系統負載大，選型一定要考慮主控平臺和伺服驅動的整體性能。

3. 復雜運動先做仿真再調參

仿真軟件如TwinCAT、Matlab Simulink等可以提前驗證系統是否能在目標周期下穩定運行。

六、如何選對適合你的運動控制卡？

除了控制周期，選擇運動控制卡還得關注以下幾個方面：

七、“運動控制卡控制周期”適用場景舉例

相關問答FAQs

Q1：“運動控制卡控制周期”和“插補周期”是不是一回事？

答：不是。控制周期是指卡片向執行單元發出控制指令的間隔，而插補周期指的是軌跡插補點的更新周期，插補周期往往更短，用于精細擬合路徑。它們可以不同，但要統一協調設置。

Q2：我怎么知道我的系統應該用幾毫秒的控制周期？

答：看應用場景+總線協議+驅動響應能力。

比如高精度激光切割，建議1ms以下；普通搬運線控制2ms就夠；如果你的伺服響應時間慢于1ms，就不要設置太短的周期。

Q3：控制周期設定后還需要做哪些驗證？

答：至少三項：

1. 觀察執行機構是否抖動/遲鈍

2. 記錄控制卡是否丟幀或報警

3. 用示波器或總線分析儀確認指令周期一致性

“運動控制卡控制周期怎么算”這個問題，雖小卻關乎整個工業自動化系統的核心效率。從總線協議到硬件平臺，從系統需求到實際驗證，每一個環節都不能馬虎。

希望今天這篇文章，能幫你真正弄明白這件“看起來小、影響很大”的技術細節。如果你還在選型階段，或者正在調試現有系統，歡迎留言交流，也可以關注我們后續更多關于“工業自動化”與“運動控制卡”相關的實戰技巧和案例分享！
