GaN技術正迎來其高光時刻——這絕非偶然。這種材料具備快速開關、低能耗和優異熱性能等優勢，完美契合當今AI基礎設施、電動汽車平臺、可再生能源和工業控制等領域對高效高密度電源系統的需求。但對于試圖將氮化鎵投入量產的工程師而言，這些性能提升并非唾手可得——它們植根于材料層面而非器件層面，這意味著我們必須直面一系列持續存在的材料挑戰。

晶體生長的奧秘

首要認知是：氮化鎵天生抗拒在硅襯底上生長。

晶格常數與熱膨脹系數的失配，迫使二者結合時會產生應力、位錯和缺陷。若不在外延階段就解決這些問題，最終器件可靠性將無從談起。

這正是我的主攻領域。作為專注化合物半導體二十余年的外延專家，我始終堅信氮化鎵器件的成敗始于原子層級。材料堆疊若出現偏差，后續所有環節都將偏離預期。

最常被忽視的關鍵是生長起始階段。此處微小的失誤會迅速引發連鎖反應——若首個納米層的界面就存在污染或不穩定，將導致無法修復的寄生效應和性能損失。射頻應用中表現為信號完整性劣化，功率器件中則體現為開關特性不一致和熱漂移。器件或許仍能工作，但性能將變得不可預測且無法達到目標能效。

早期工程師的解決方案是將氮化鎵局限在低壓低功率場景，或轉向碳化硅襯底。雖然碳化硅晶格匹配更優，但其高昂成本與有限的晶圓尺寸，難以滿足汽車、計算和基礎設施市場對成本與規模的要求。

硅基氮化鎵的突破

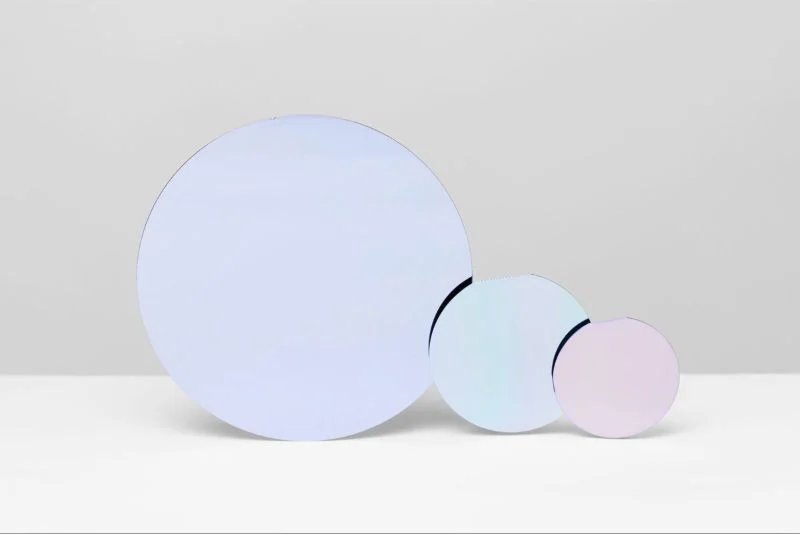

硅基氮化鎵才是未來之路——前提是必須攻克外延技術難關。IQE團隊歷時十年潛心研發，終于在150mm和200mm硅晶圓上實現了形貌優良、缺陷密度低、均勻性出色的外延平臺。這歸功于我們對緩沖層設計的重構、應力補償技術的革新，以及生長工藝每個環節的極致優化。

如今我們看到的硅基氮化鎵，不僅能耐受高壓環境、支持MHz級開關頻率，更能無縫集成到系統設計中而不超出熱預算。這為電源架構師帶來前所未有的靈活性：磁性元件可縮小，散熱器體積可縮減，功率密度提升同時保持效率優勢。

這些突破已應用于AI服務器機架級轉換器、電動汽車車載充電器和光伏逆變器等商用系統。這些并非實驗室樣品，而是真正落地的解決方案——其實現完全得益于材料堆疊終于達到了理想狀態。

產業鏈協同之道

但必須清醒認識到：僅解決材料問題遠遠不夠。雖然硅基氮化鎵外延片設計兼容標準CMOS產線，可復用現有晶圓廠設施，但實際情況更為復雜。外延工藝的特殊性，以及比傳統硅工藝更嚴苛的工藝窗口，意味著即使采用CMOS兼容制程，若堅持傳統垂直整合模式自主生產，仍將耗費大量時間資金解決已被專業廠商攻克的問題。

因此我們倡導"虛擬垂直整合"模式：與晶圓廠、器件設計師和終端制造商深度協同，確保規格、可靠性與量產目標的高度一致。我們專注提供符合下游需求的高質量材料，而非大包大攬。這種精準協作能加速氮化鎵系統集成，減少工藝意外并降低整合風險。

這一模式在AI基礎設施領域尤為關鍵。當業界聚焦GPU與算力時，電源系統的革新同樣重要。隨著能耗激增，缺乏高效電源轉換將導致基礎設施成為瓶頸。氮化鎵的高開關速度與低損耗特性，可減少轉換級數、優化封裝密度、提升機架利用率。我們見證客戶通過氮化鎵前端電源架構重構，實現顯著的能效提升——這不是漸進改良，而是質的飛躍。

這不僅是性能突破，更是規?；谋厝贿x擇。若電源預算持續攀升，數據中心的發展將難以為繼。而解決問題的鑰匙，正握在材料層面。

供應鏈戰略布局

更宏觀的戰略視角在于：在當前全球聚焦本土半導體產能的背景下，氮化鎵具有獨特優勢。與邏輯和存儲芯片不同，其全球產業格局尚未固化，仍有領跑機會。但材料掌控力是前提——需要外延能力、制程專長以及合格的供應鏈支撐。

我們正推動歐美地區相關產業發展，與計算、汽車、航空航天等領域的合作伙伴共建氮化鎵生態系統。市場需求已然明確，當下需要的是穩定的量產能力、可預測的性能參數，以及大規模設計的信心保障。
