配置過程：

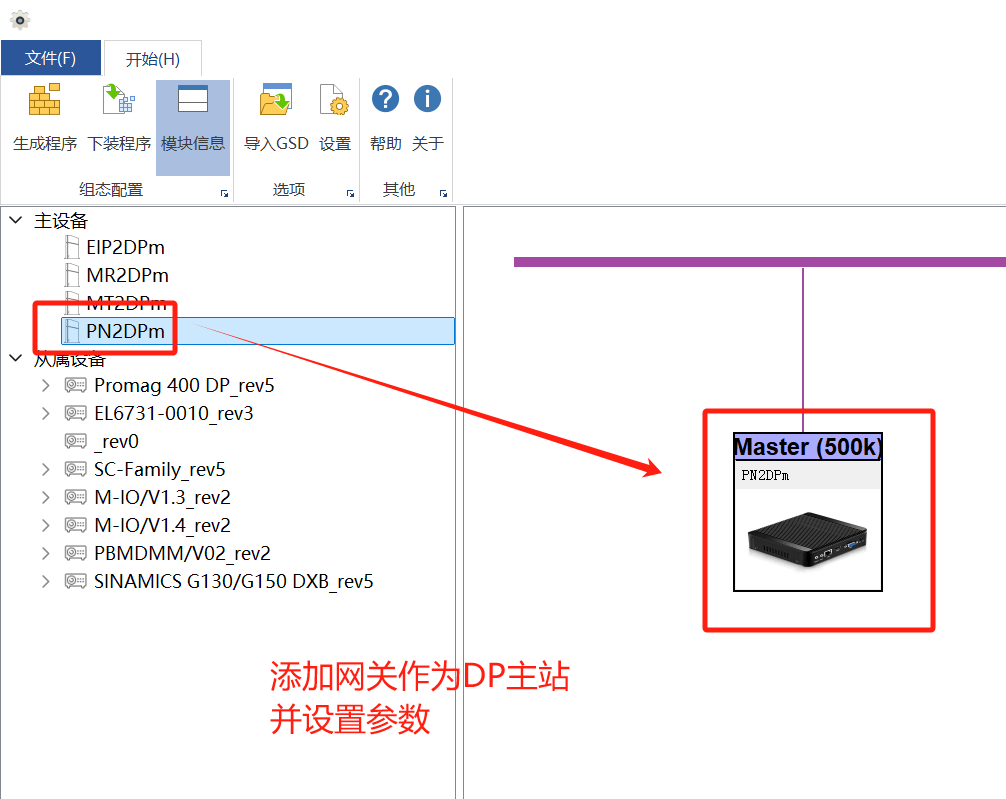

1. 打開網關配置軟件“”新建項目并添加模塊PN2DPM并設置參數

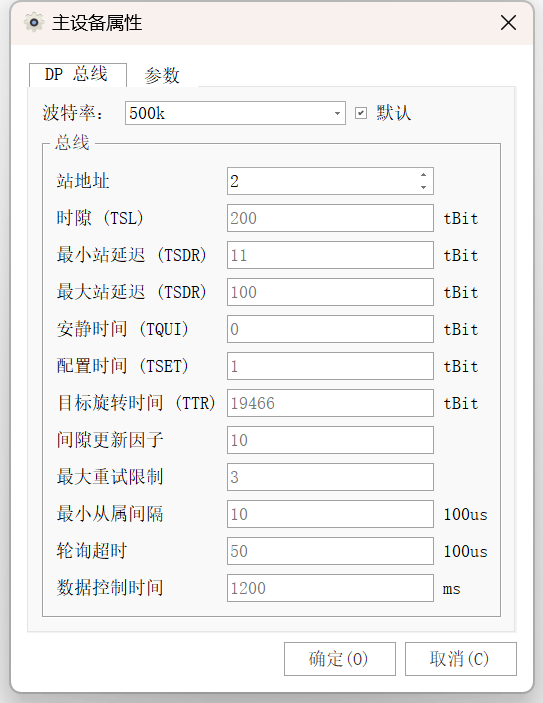

首先設置網關的Profibus參數。如主站地址，波特率等。（一般是1.5M，其他參數一般默認）

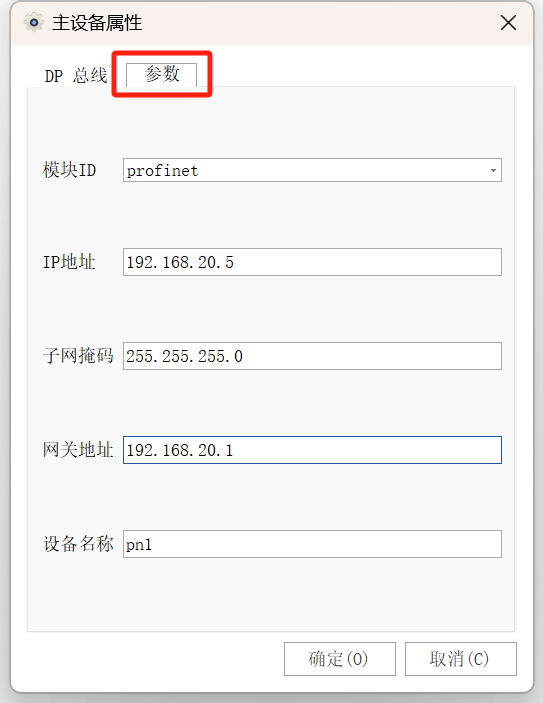

設置Profient參數，與PLC組態保持一致，主要是設置網關從站在Profinet一側

的設備名稱及IP地址。

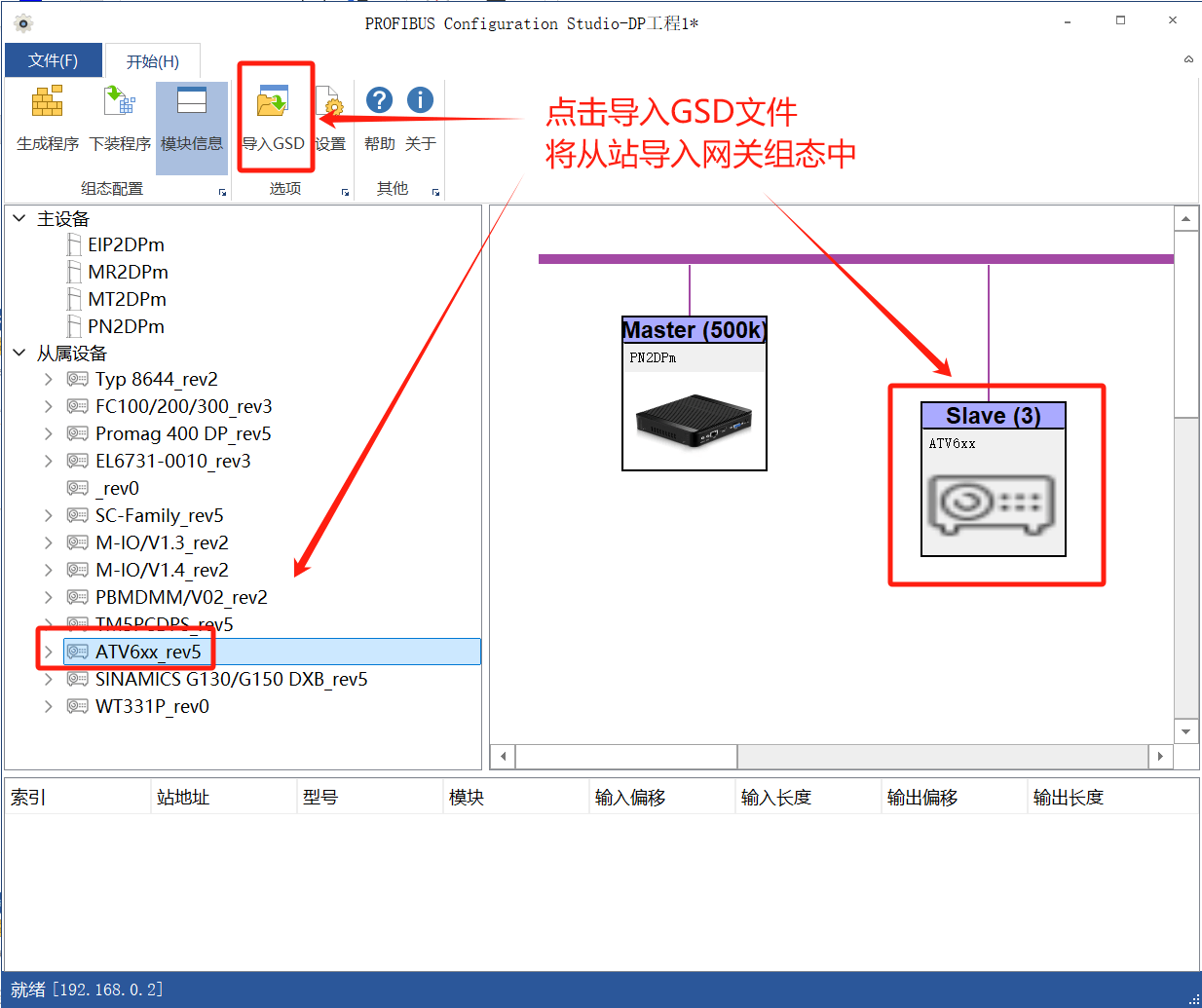

將從站的GSD文件導入網關配置軟件（注意，此處導入的是Profibus從站的GSD，并非Profinet所用的GSD）并添加從站設置好站地址。

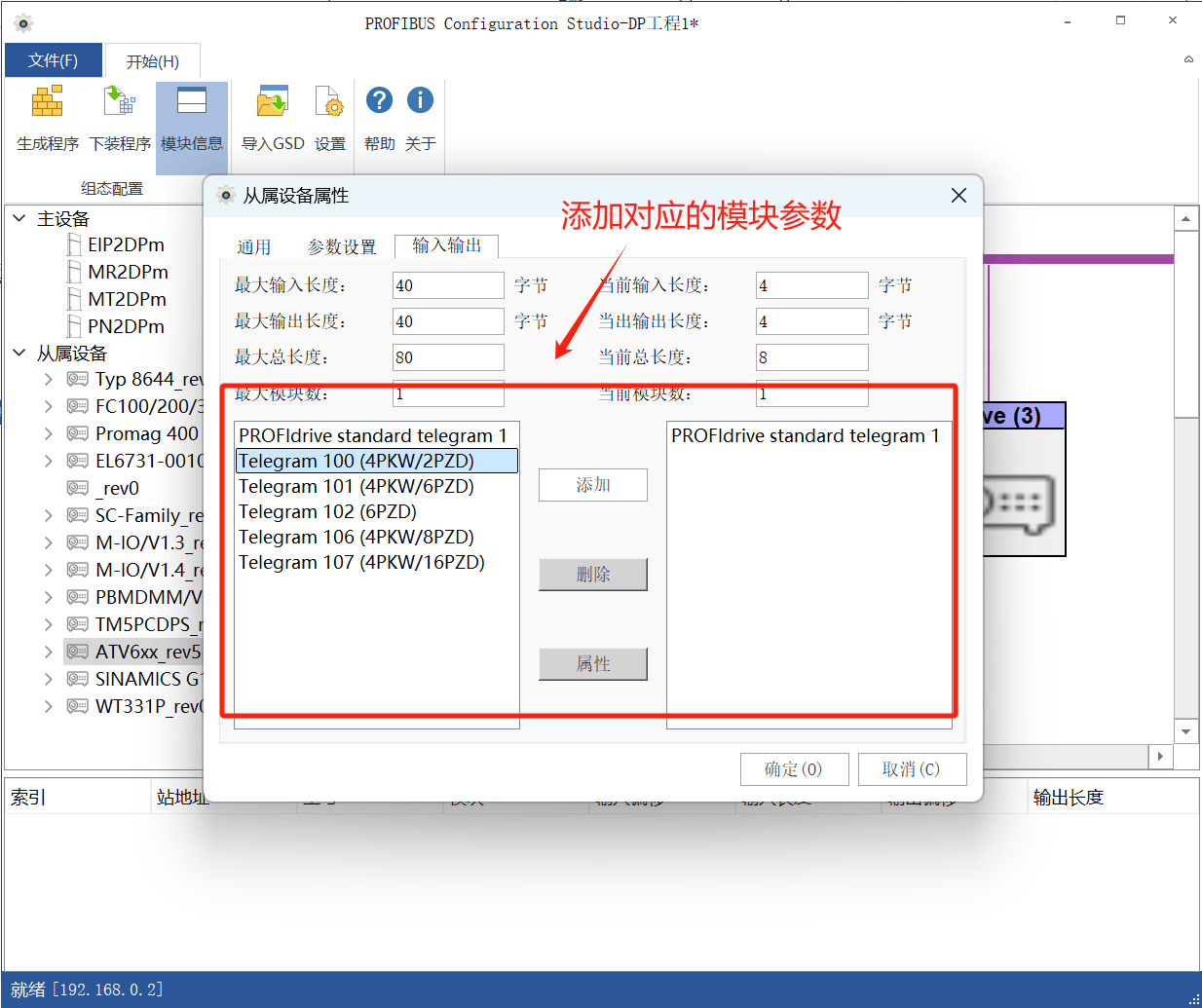

雙擊從站，根據具體型號添加需要的模塊參數。

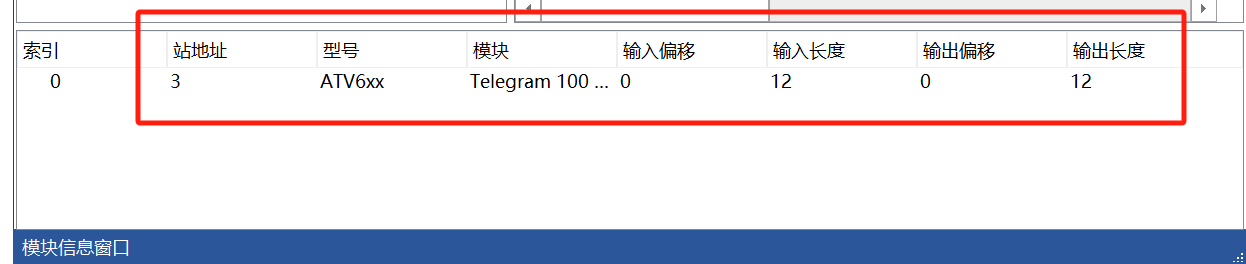

配置完成后參數配置會出現在下方，確認無誤后將配置下載進網關即可。

打開PLC并進行Profinet一側的組態配置

PLC組態：

打開西門子PLC組態軟件新建項目

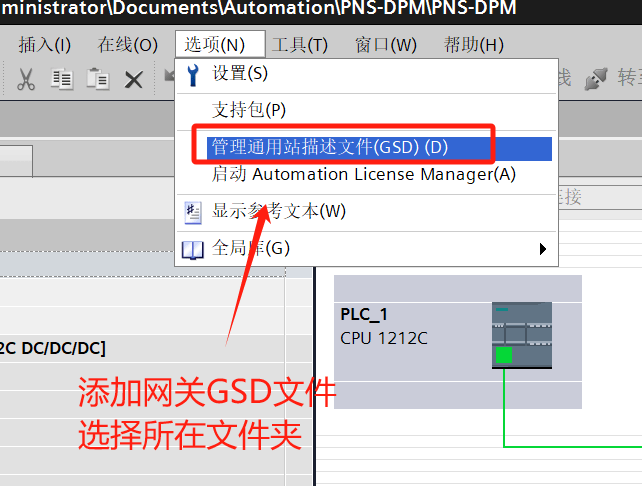

新建項目并添加PLC，導入GSD文件。

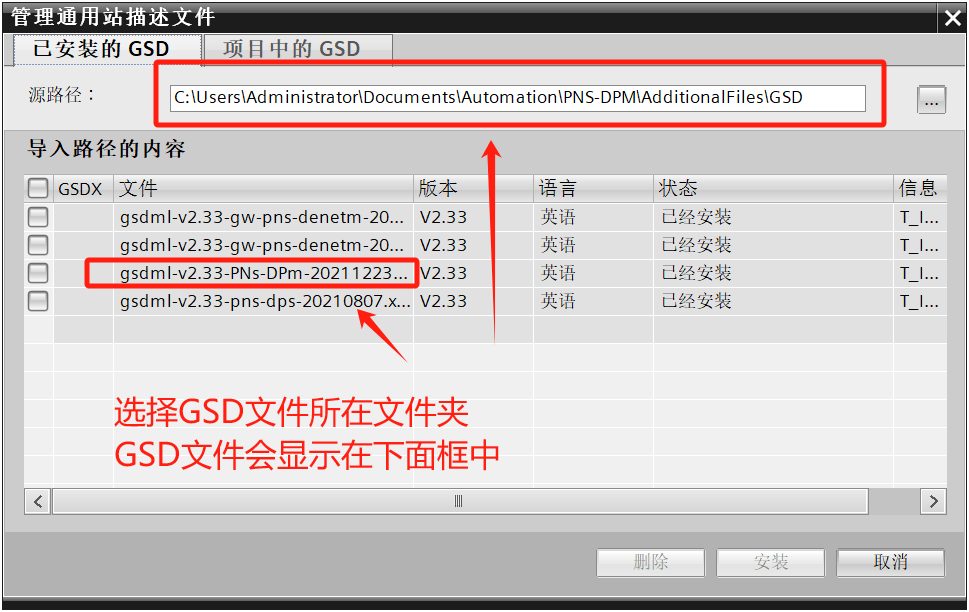

找到GSD所在文件夾，當GSD顯示在下方框中。

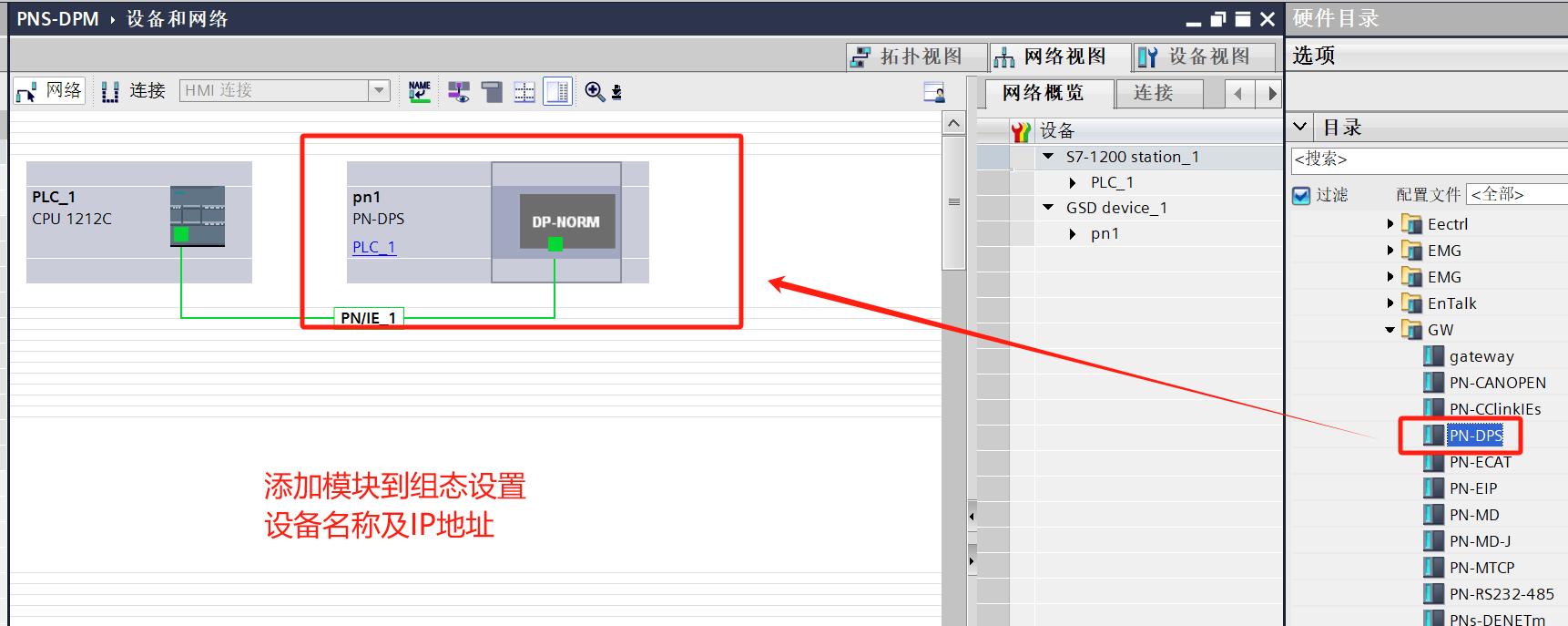

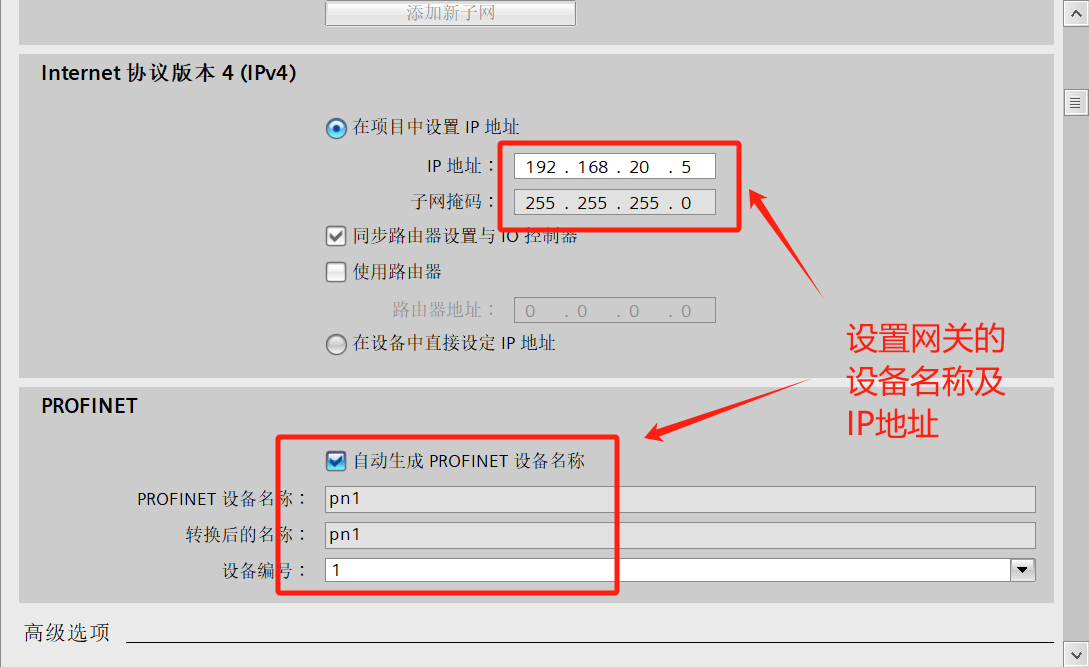

添加網關模塊到組態，設置并分配網關的設備名稱及IP地址

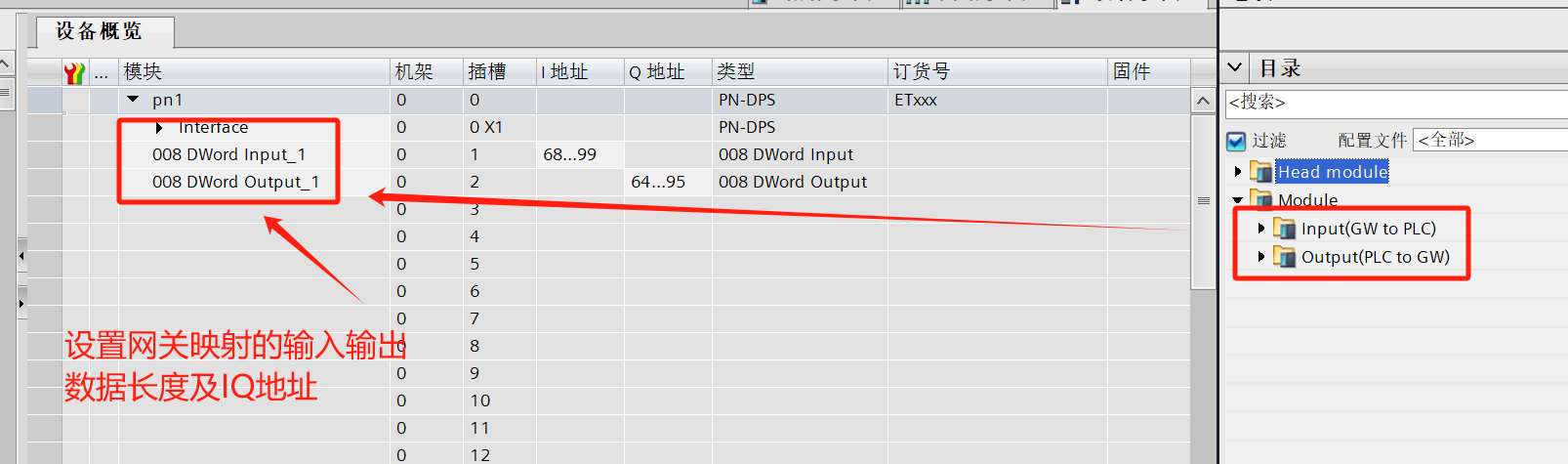

分配網關映射的數據長度與地址。
