概述
MAX96724/F/R 反串行器可以將四路 GMSL ^?^ 2/1 輸入轉換為 1、2 或 4 路 MIPI D-PHY 或 C-PHY 輸出。該套件支持通過符合 GMSL 通道規范的 50Ω 同軸電纜或 100ΩSTP 電纜同時進行雙向傳輸。請聯系工廠以獲取 GMSL 支持資料。

使用符合行業標準的同軸電纜或 STP 互連，最多支持四個遠程傳感器。每個 GMSL2 串行鏈路的正向運行速率為 3Gbps 或 6Gbps（固定），反向運行速率為 187.5Mbps。MAX96724/F/R 支持視頻數據的聚合和復制，可將來自多個遠程傳感器的數據流合并，并路由至一個或多個可用的 CSI-2 輸出。
數據表：*附件：MAX96724 F R四通道 GMSL2 1 到 CSI-2 反串行器技術手冊.pdf

應用

• 高分辨率攝像頭系統
• 先進駕駛輔助系統 (ADAS)

特性

• 車規級高速鏈路
  • 最大插入損耗：-21.0dB（3.0GHz，6Gbps）
  • 最大插入損耗：-19.5dB（1.5GHz，3Gbps）
  • 自動適應通道條件的變化
  • 工作環境溫度：-40°C 至 +105°C
• 四路可獨立配置 GMSL 輸入
• 6/3Gbps GMSL2 和 3.12Gbps GMSL1 鏈路速率
• 187.5Mbps/1Mbps (GMSL2/1) 反向鏈路速率

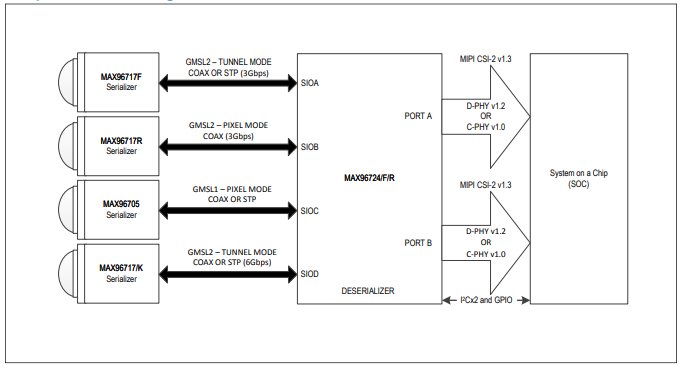

• 支持 GMSL2/1 像素和隧道混合輸入
• 2x4 或 4x2 通道 MIPI CSI-2 v1.3 輸出
• MIPI D-PHY v1.2 額定速率：2.5Gbps/通道
• C-PHY v1.0 額定速率：5.7Gbps/通道
• 聚合和復制功能
• D-PHY/C-PHY 支持 16/32 虛擬通道
• D-PHY（成像器）至 C-PHY (SoC) 自動轉換
• 從反向信號獲取的參考時鐘 (RoR)
• 雙向反向通道支持
  • 9 個可配置 GPIO
  • 2 個 I^2^C 端口，速率高達 1Mbps
• 符合 ASIL-B 標準 (MAX96724/F)
• 易用特性
• 減少 BOM 并節省空間
• 小型 8x8mm TQFN 標準和可濕側面封裝
• 小尺寸同軸電纜供電 (PoC)

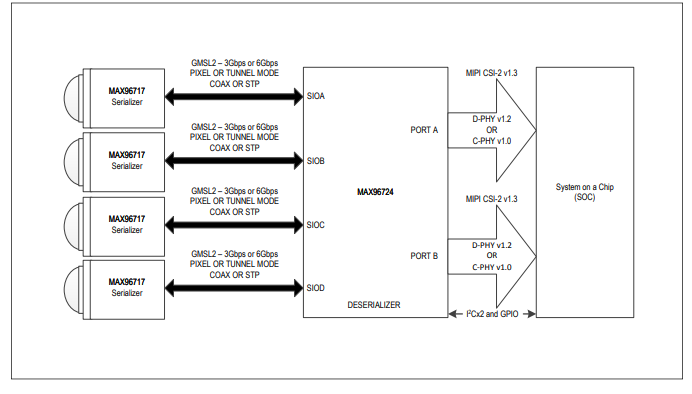

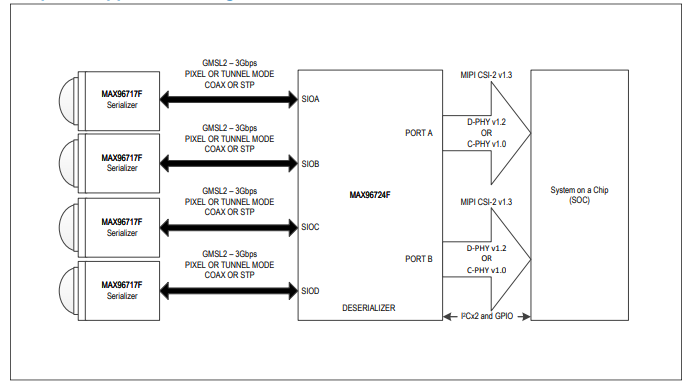

框圖

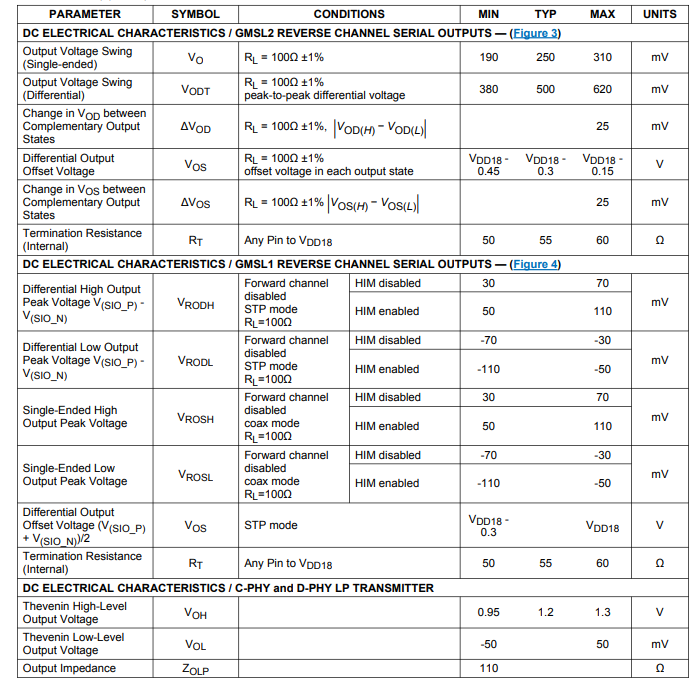

電特性

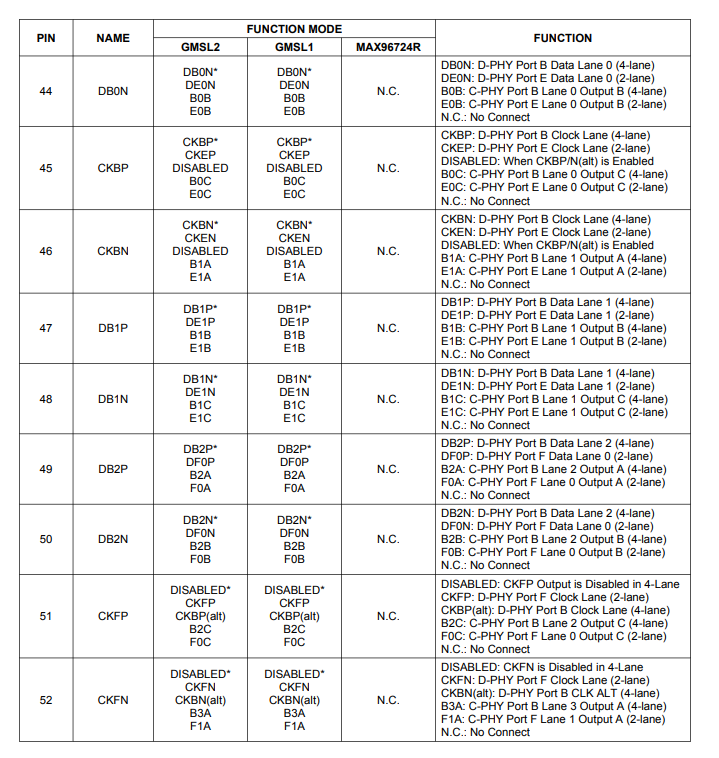

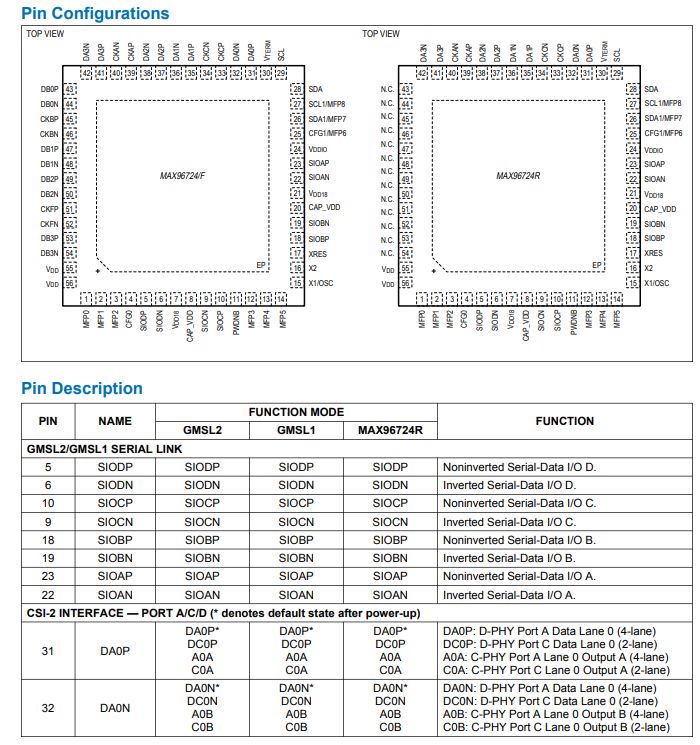

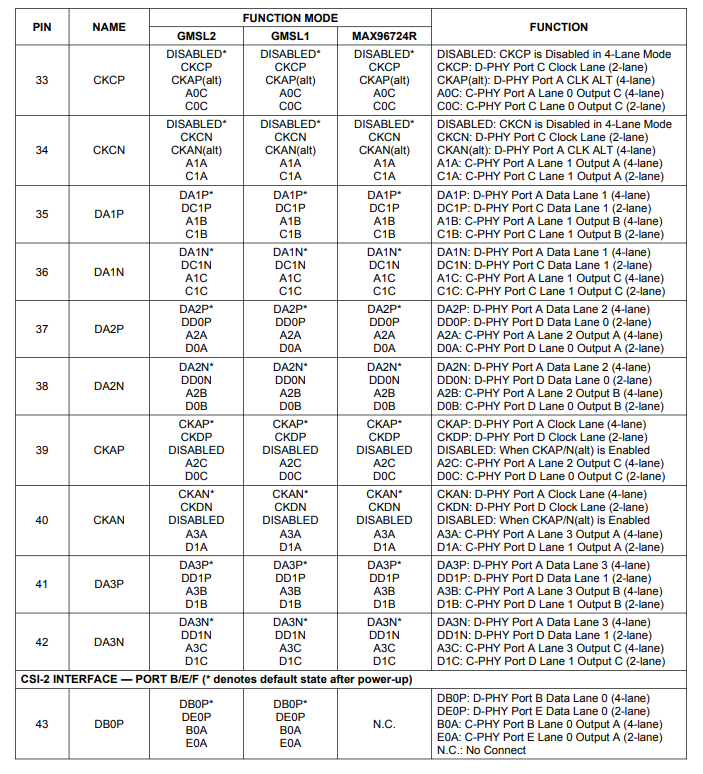

引腳配置描述

詳細說明

說明

熱管理

MAX96724/F/R的功耗因應用場景而異。用戶必須通過合理的電路板設計和散熱技術，確保足夠的散熱。封裝的外露焊盤必須通過一組過孔連接到印刷電路板（PCB）接地層。這種方法可同時提供最低的電氣和熱阻抗。

系統熱管理必須將工作結溫保持在 + 125°C以下，以滿足電氣規格要求并避免降低可靠性。

控制通道編程

MAX96724/F/R的內部寄存器可通過兩個可用的I2C端口在本地進行訪問。索引較低的端口在同時查詢的情況下具有更高的優先級。默認情況下，可通過較高端口遠程訪問GMSL串行器寄存器。內部I2C交叉連接使兩個端口中的任何一個都能連接到控制通道，從而提供對遠程串行器寄存器的訪問。在給定時間，兩個端口中只有一個可以訪問控制通道。另一個I2C端口從串行器的角度來看，基本上起到遠程直通的作用。有關MAX96724/F/R中I2C端口布線的更多詳細信息，請參見I2C 。對于連接到串行器和外設從I2C的多主機配置，通過將主I2C設置為禁用，可以避免總線競爭。

主機到外設主I2C和直通I2C通信

在主機和外設之間進行通信時，主I2C和直通I2C操作是相同的。跨GMSL2鏈路的I2C隧道將主機的I2C主設備連接到遠程I2C從設備。這在邏輯上將分離的I2C總線連接起來，使I2C事務在主機的I2C主設備上發生（有一定延遲），就好像在同一物理I2C總線上執行一樣。GMSL2串行器和解串器是中間設備；主機I2C主設備連接到GMSL2設備I2C從設備，外設I2C從設備連接到GMSL2設備I2C主設備。

例如，當主機I2C主設備在鏈路的一側（本地側）發起事務時，本地側GMSL2設備的I2C從設備將數據轉發到另一側（遠程側）。然后，遠程側GMSL2設備的I2C主設備接收數據，反過來生成I2C事務，由遠程側GMSL2設備的I2C從設備接收。

I2C回傳使用I2C數據拉伸（保持SCL低電平）來解決主設備和從設備之間的定時差異，并為數據在串行鏈路上的轉發和接收留出時間。主機I2C主設備和外設I2C從設備都必須支持由GMSL2設備進行的數據拉伸。

SDA和SCL線既用作輸入，也用作開漏輸出。SDA和SCL上需要外部上拉電阻。

每次傳輸由主設備發送的START條件開始，接著是設備的7位從地址加上R/W位、寄存器地址字節、一個或多個數據字節，最后是STOP條件。

寄存器地址為16位寬。可以按地址自動遞增方式寫入或讀取單個或多個數據字節。
