概述
MAX96714/F/R 反串行器將 GMSL ^?^ 2/1 輸入轉換為 MIPI CSI-2 輸出。這些套件允許在進行前向視頻傳輸?shù)耐瑫r(shí)傳輸雙向控制通道。MAX96714/F/R 在正向傳輸方向上以 3Gbps 或 6Gbps 的固定速率運行，而在反向傳輸方向上的速率為 187.5Mbps。

數據可以通過符合 GMSL2 通道規范的低成本 50Ω 同軸電纜或 100Ω STP 電纜傳輸。
數據表：*附件：MAX96714 MAX96714F MAX96714R單個GMSL2 GMSL1到CSI-2反串行器技術手冊.pdf

應用

• 先進駕駛輔助系統 (ADAS)
• 前視攝像頭系統 (FVC)
• 后視攝像頭 (RVC)
• 駕駛員監控系統 (DMS)

特性

• 車規級高速鏈路
  • 最大插入損耗：-18dB（3.0GHz，6Gbps）
  • 最大插入損耗：-19.5dB（1.5GHz，3Gbps）
  • 自動適應通道條件的變化
  • 工作環境溫度范圍：-40°C 至 +105°C
• 單個 GMSL 輸入可支持高達 8MP 的成像器
  • GMSL2 正向鏈路速率為 6/3Gbps
  • GMSL1 正向鏈路速率為 3.12Gbps
  • 187.5Mbps/1Mbps (GMSL2/1) 反向鏈路速率
• 1 個高速 4 通道 MIPI 輸出端口，CSI-2 v1.3
  • MIPI D-PHY v1.2 額定速率：2.5Gbps/通道
  • 極性翻轉和數據通道重新分配
  • 支持 16 個虛擬通道
• 雙向反向通道支持
  • 9 個可配置 GPIO
  • 1 個 I2C/UART 端口，高達 1MHz
  • 2 個 直通 I^ 2^C/UART
• 減少 BOM 并節省空間
  • 微型 5mm x 5mm TQFN 標準和可潤濕側翼封裝
  • 行業小尺寸同軸電纜供電 (PoC)
• 串行器上無需晶振時的 RoR 操作
• GMSL2 模式下符合 ASIL-B 標準 (MAX96714/F)
• 支持 ASIL-B(D) 分解 (MAX96714/F)
• MAX96714：6Gbps、GMSL2、ASIL-B
• MAX96714F：3Gbps、GMSL2、ASIL-B
• MAX96714R：3Gbps、GMSL2、QM、僅 I^ 2^C

簡化應用電路和框圖

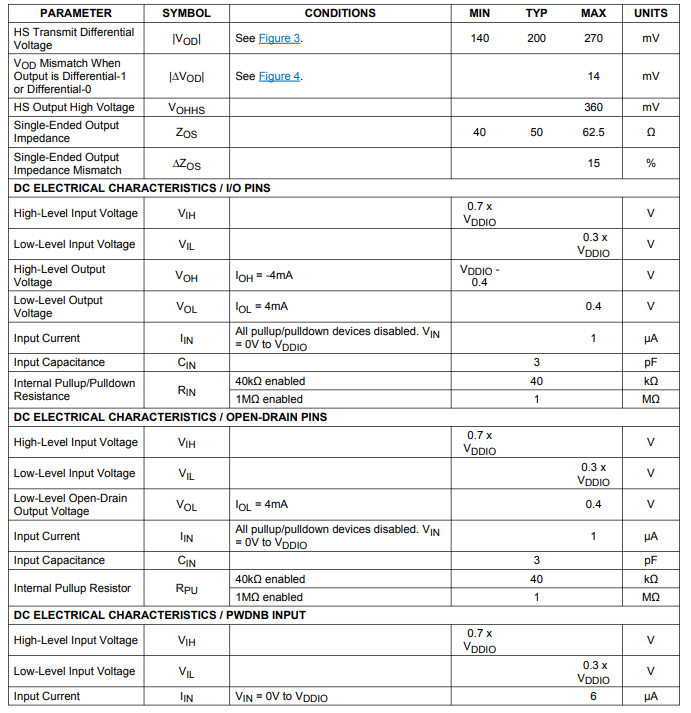

電特性

典型操作特性

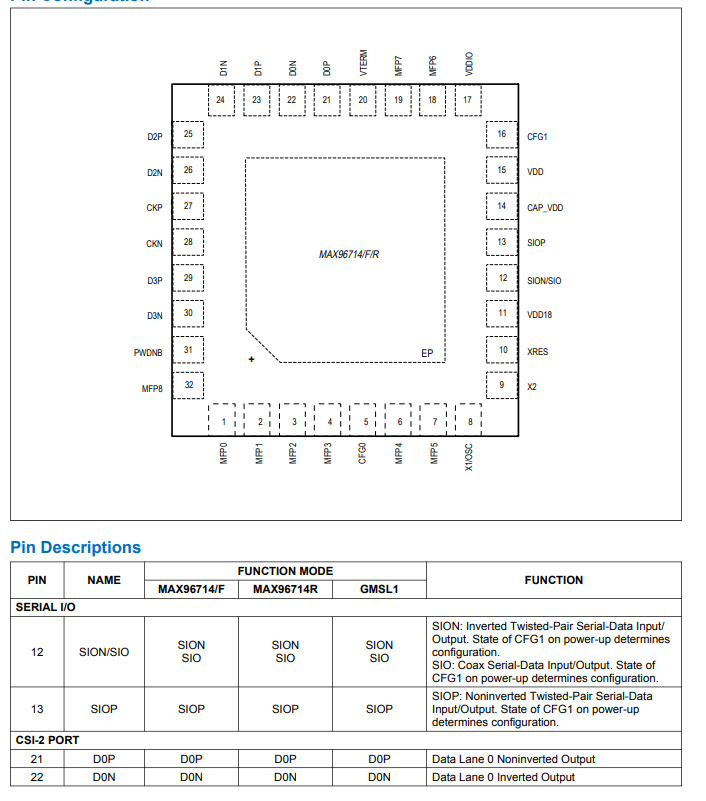

引腳配置描述

引言

GMSL2串行器和解串器為高速、低誤碼率的雙向串行數據傳輸提供先進的鏈路管理功能。MAX96714/F/R解串器支持兩種模式：像素模式提供靈活且?guī)捀咝У臄?shù)據傳輸，隧道模式則確保傳感器數據和側信道數據的端到端完整性。

MAX96714/F/R支持在固定速率鏈路上，前向傳輸高達3Gbps或6Gbps，反向傳輸高達187.5Mbps的分組化數據。

產品概述

MAX96714/F/R是具有GMSL1向后兼容性的GMSL2單通道解串器，可連接到串行器，將MIPI CSI - 2或并行數據轉換為CSI - 2 MIPI數據輸出。它通過I2C/UART與串行器通信，MAX96714R不支持UART 。雙向數據通過符合GMSL2通道規范的低成本50Ω或100Ω STP電纜進行傳輸。

MAX96714/F/R具有四通道D - PHY v1.2輸出端口，每個通道支持80Mbps至2.5Gbps的數據速率。MAX96714/F/R在像素模式下支持多達16個虛擬通道。在像素模式下，支持的數據類型包括RAW8/10/12/14/16/20、RGB565/666/888/YYUV422 8/10位、用戶自定義、EMB8以及通用長數據包數據類型。在隧道模式下，支持任何CSI - 2數據類型。

GMSL2/1框圖

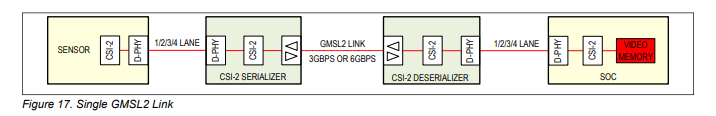

主要用例如圖17所示，為具有MIPI CSI - 2協議和D - PHY輸出的單個傳感器，傳感器輸出以3Gbps或6Gbps的比特率在GMSL2模式下發送至SoC。傳感器數據在MAX96714/MAX96714F/MAX96714R CSI - 2端口輸出，以供SoC采集。
