TPS543421 3.8V 至 18V 輸入、4A、200kHz 至 2.2MHz 同步降壓轉換器數據手冊
TPS543x21 是一款高效率、高電壓輸入、易于使用的同步降壓轉換器，具有很高的設計靈活性。TPS543x21 具有 3.8V 至 18V 的寬工作輸入電壓范圍，專為由 5V、12V 電源總線軌供電的系統而設計。該器件支持高達 5A、4A、3A 的連續輸出電流和 98% 的最大占空比。
*附件：tps543421.pdf
TPS543x21 使用具有內部補償功能的固定頻率峰值電流控制，可實現快速瞬態響應以及良好的線路和負載調節。通過優化的內部環路補償，該器件無需在較寬的輸出電壓范圍和開關頻率內進行外部補償。集成自舉電容器有助于實現單層 PCB 并減少外部元件數量。
TPS543x21 可通過 RT/SYNC 引腳設置 200kHz 至 2.2MHz 的寬開關頻率，實現高度的設計靈活性。該器件具有輕負載條件下的脈沖頻率調制 （PFM）、強制連續導通調制 （FCCM） 選項，以及具有不同 MODE 引腳配置的可調軟啟動 （SS） 時間/電源正常 （PG） 指示器。
TPS543x21 提供保護功能，包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。TPS543x21 采用 9 引腳、1.5mm × 2.0mm QFN 封裝，引腳布局可用于單層 PCB 布局，結溫的額定溫度范圍為 –40°C 至 150°C。
特性
- 針對廣泛的應用進行配置
- 3.8V 至 18V 輸入電壓范圍
- 高達 5A （TPS543521）、4A （TPS543421）、3A （TPS543321） 連續輸出電流
- 0.6V ±1% 參考電壓（–40°C 至 150°C）
- 70ns 和 114ns 最小接通和關斷時間
- 8us 最大開關導通時間
- 98% 最大占空比
- 高效率
- 集成 47mΩ 和 21mΩ MOSFET
- 28uA 的低靜態電流（典型值）
- 易于使用且設計尺寸小
參數

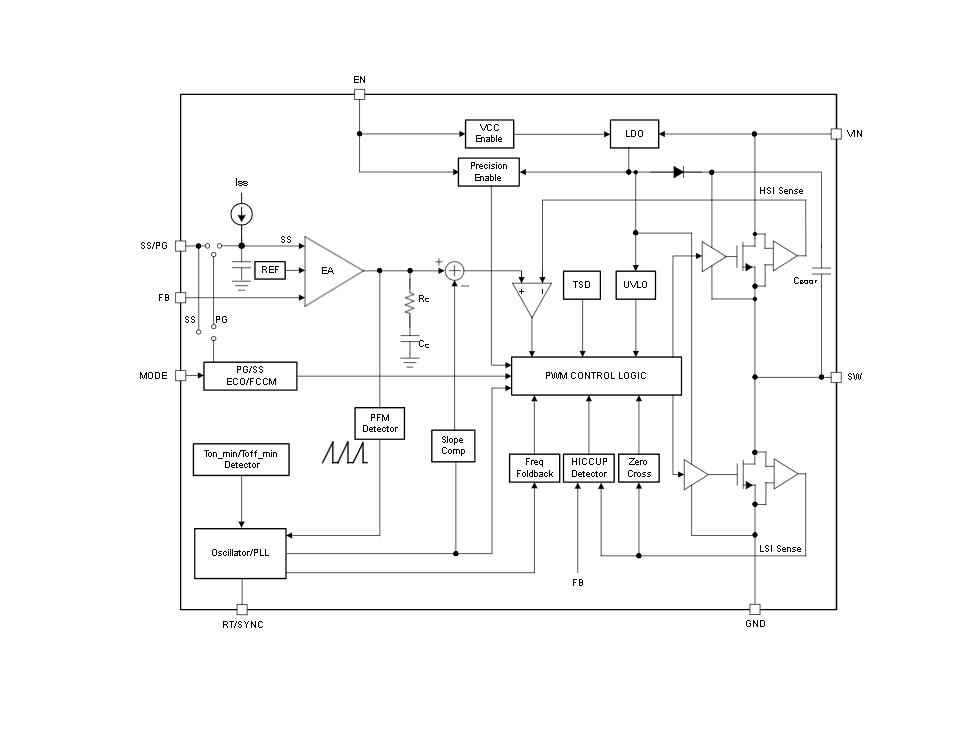

方框圖
1. 產品概述
- ?設備名稱?：TPS543421
- ?類型?：3.8V至18V輸入，4A同步降壓轉換器
- ?特點?：高效、高電壓輸入、易于使用、設計靈活
- ?應用領域?：醫療、健康、建筑自動化、測試測量、多功能打印機、企業投影儀、便攜式電子設備、有線網絡、無線基礎設施、分布式電源系統
2. 主要特性
- ?輸入電壓范圍?：3.8V至18V
- ?連續輸出電流?：4A
- ?參考電壓?：0.6V ±1%
- ?開關頻率?：200kHz至2.2MHz可調
- ?保護功能?：過溫保護（OTP）、過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）、欠壓鎖定（UVLO）
- ?封裝?：1.5mm × 2.0mm QFN包裝
- ?工作溫度范圍?：-40°C至150°C
3. 功能描述
- ?固定頻率峰值電流控制?：實現快速瞬態響應和良好的線路及負載調節
- ?模式選擇?：輕載條件下可選脈沖頻率調制（PFM）或強制連續導通模式（FCCM），可調軟啟動時間或電源良好（PG）指示功能
- ?集成MOSFETs?：內置47mΩ高側和21mΩ低側MOSFETs，提高效率
- ?EMI性能?：頻率擴展頻譜功能，減少電磁干擾
- ?熱關斷?：防止過熱損壞
4. 應用與設計
- ?典型應用?：提供詳細的典型應用電路，支持5V輸出、4A電流的電源設計
- ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計
- ?設計步驟?：包括輸出電壓設置、開關頻率選擇、電感選擇、輸出電容選擇等
- ?布局指南?：提供PCB布局建議，確保最佳性能和可靠性
5. 電氣特性
- ?高效率?：在寬輸入電壓和負載范圍內保持高效率
- ?低靜態電流?：典型值為28uA，有助于降低待機功耗
- ?快速瞬態響應?：通過內部補償實現快速、穩定的輸出電壓調節
6. 文檔與支持
