一、AGV多傳感器融合實時避障系統介紹

1.簡介

傳感器融合技術是機器人實現全覆蓋避障的關鍵，其原理仿效人腦綜合處理信息的方式：通過協調多種傳感器（如激光雷達、視覺攝像頭等）進行多層次、多維度的信息整合，彌補單一傳感器的局限，最終構建出對環境的一致性感知。該技術既能融合多源數據的互補優勢（如精準測距與物體識別），又能通過智能算法優化信息處理流程，使AGV（自動導引車）在復雜動態環境中同步提升避障精度與環境適應力。

2.提高檢測精度

融合激光雷達（精確測距，但強光易干擾）、視覺（識別物體類型，弱光受限）及超聲波（近距盲區探測）等多傳感器數據，互補短板，增強障礙物識別準確性。

3.強化系統可靠性

冗余設計確保單一傳感器故障時（如激光雷達失效），其他傳感器仍可維持避障；結合卡爾曼濾波等算法，濾除噪聲干擾，提升數據穩定性。

4.擴展環境適應性

動態切換優勢傳感器應對復雜場景，如電磁干擾時選用抗擾數據、煙霧環境中融合超聲波與激光雷達，并針對透明/懸空障礙物啟用紅外等專項傳感器。

5.優化避障決策

通過多傳感器分區感知（如前方劃設避障/繞行區），綜合障礙物距離（激光雷達）、類型（視覺）及近距信息（超聲波），生成全局環境模型，精準規劃最優路徑。

二、多傳感器融合避障原理

1.典型布局

前方主避障：左右2D激光水平掃描障礙，底部超聲波補充低矮障礙檢測，前上方斜置3D激光覆蓋立體空間。

側向防護：兩側斜裝深度相機，消除AGV橫向盲區。

貨叉防撞：貨叉搭載IMU實時監測姿態，結合上下3D激光數據，動態預測貨叉運動軌跡并防護周邊區域。

叉間防撞：雙超聲波傳感器監控車尾兩側扇形區域障礙物。

（↑多傳感器融合典型布局圖）

2.融合方法

數據級：統一多傳感器時間戳與坐標系，直接合并點云數據。

特征級：融合激光雷達邊緣特征與視覺SIFT特征，利用PointNet++（點云）和CNN（圖像）進行深度學習，或通過EKF生成障礙物概率地圖。

決策級：貝葉斯網絡動態加權各傳感器置信度，緊急場景超聲波觸發急停，激光雷達規劃繞行路徑。

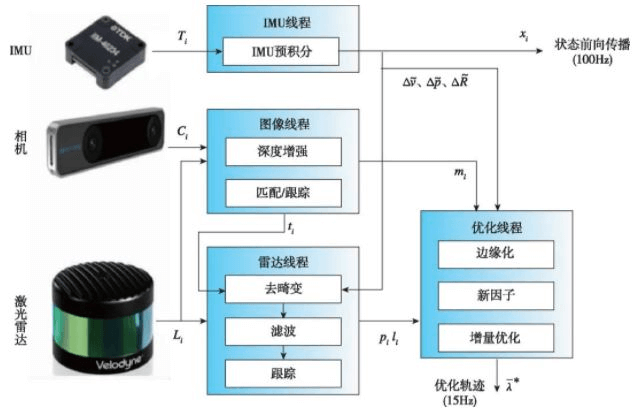

（↑多傳感器緊耦合融合經典方法）

3.環境感知

遠近分工：3D雷達點云檢測遠端全局障礙，深度相機識別近端局部障礙。

障礙物定義：包括人員、貨物、叉車等具有體積的物體，核心流程為“檢測→跟蹤→定位”（確認存在→軌跡預測→距離計算）

語義地圖：通過實例分割標注障礙物類別（如貨架、電梯），提取輪廓映射至地圖，支撐智能避障決策。

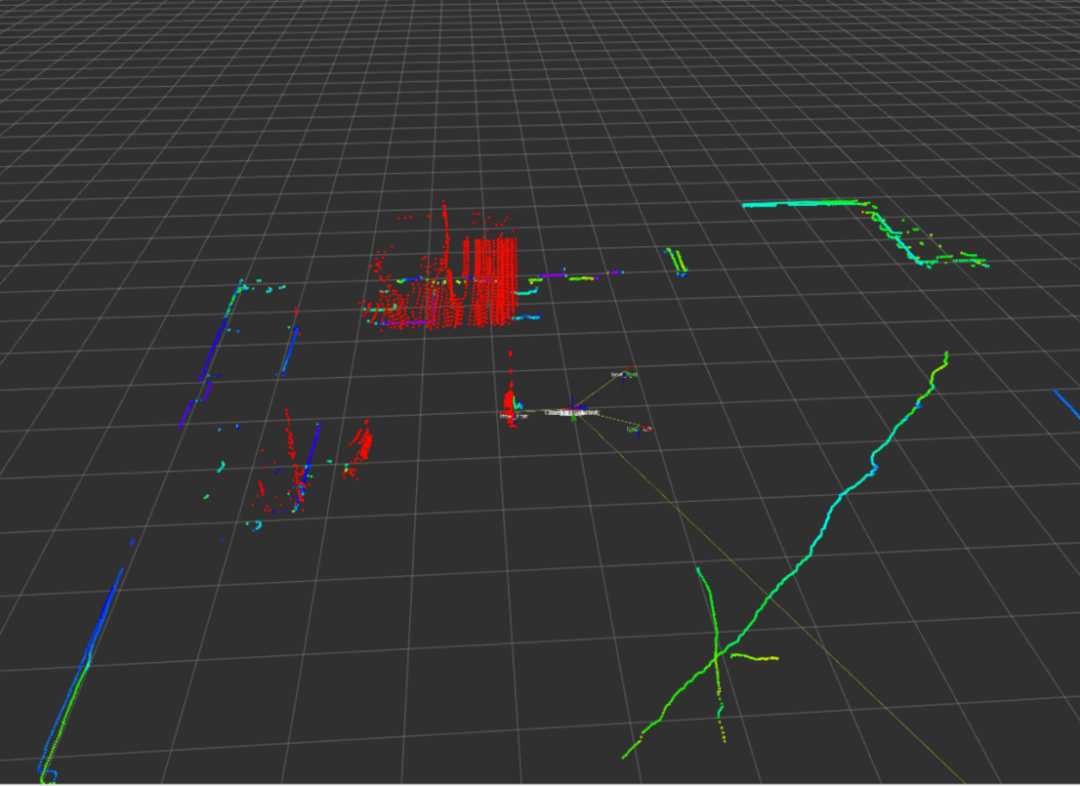

（↑2d與3d點云數據級融合純點云地圖（三維視角））

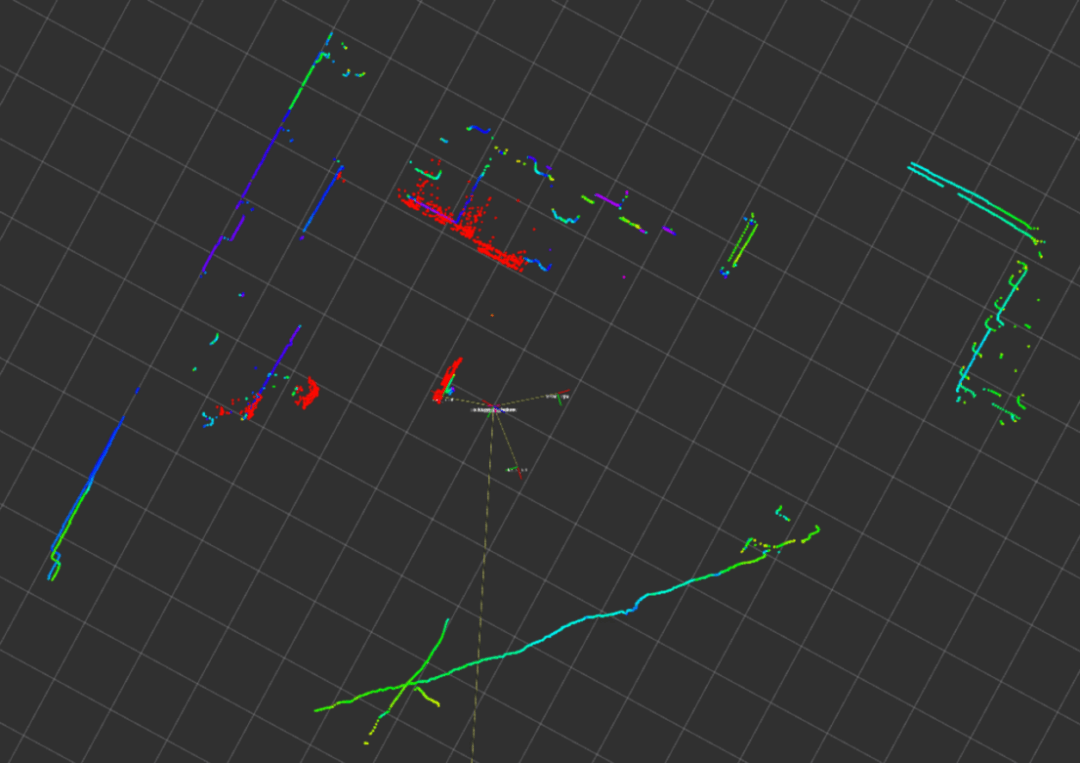

（↑2d與3d點云數據級融合純點云地圖（俯視視角））

全局避障處理流程：針對點云數據量大且含噪聲的問題，先進行濾波降采樣；分割地面點云后，通過聚類算法分割地面障礙物團簇，擬合包圍框標注中心/尺寸等屬性；結合點云目標檢測框架（如PointPillar）進行語義標注與跟蹤，并構建卡爾曼濾波器平滑軌跡，同步優化算力保障實時性；存在運動畸變時需補償校正。

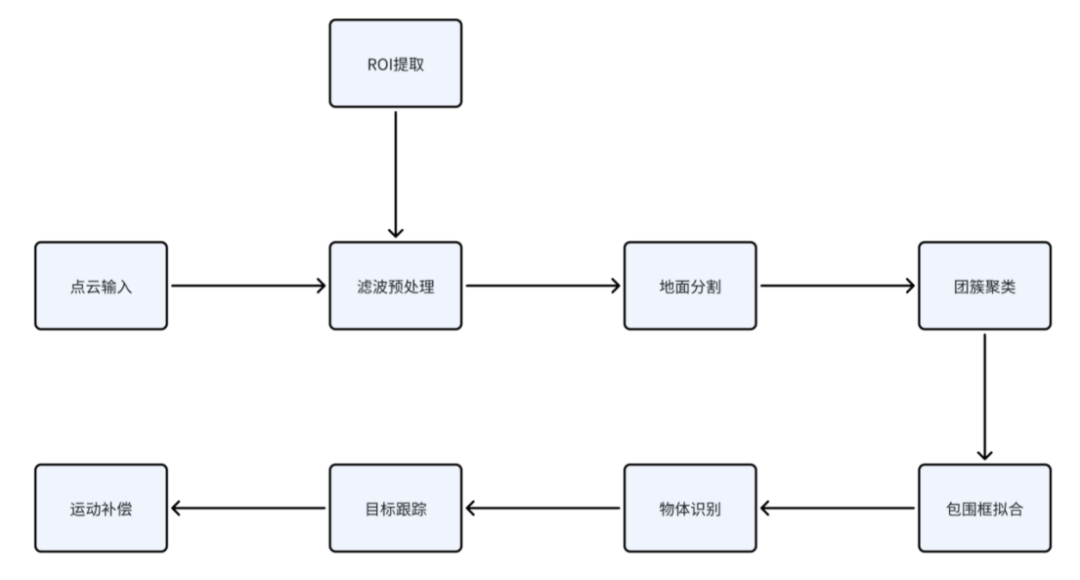

（↑點云避障感知層算法框架）

4.實時避障算法

局部避障：深度相機覆蓋車身近周區域，貨叉IMU實時反饋姿態角，底部傳感器監測空間障礙。

路徑重規劃：基于AGV速度（100-200ms周期），通過動態窗口法采樣可行軌跡，預測動態障礙運動趨勢，實時優化路徑。

強化學習輔助：結合DQN、PPO等算法，在仿真環境中訓練AGV適應復雜動態場景，提升自主決策能力。

三、多傳感器融合避障挑戰與未來

1.AGV避障應用場景

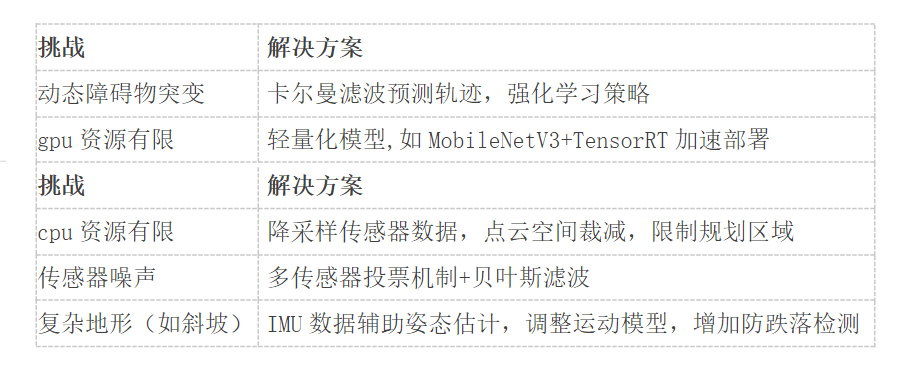

AGV避障實際應用場景中，往往會遇到一些困難，以下列舉一些挑戰和解決方案：

2.未來方向

仿生策略：模仿蟻群/鳥群行為，預測動態障礙物軌跡。

神經融合：端到端模型（如PointNet+++Transformer）直接處理LiDAR與視覺數據。

類腦架構：脈沖神經網絡（SNN）實現低功耗決策，LSTM+注意力機制預測長時序障礙物運動。

協同計算：云-邊-端分層處理，降低車載算力壓力。

仿真遷移：域隨機化增強泛化性，在線自適應實時微調模型（如Meta-RL）。

群體智能：聯邦學習優化多AGV路徑，博弈論動態協調通行權。

目標：構建“感知-決策-控制”全鏈路智能化系統，通過生物啟發算法、跨域協同（V2X/數字孿生）及高能效硬件，實現復雜環境下類人駕駛能力，兼顧安全、效率與倫理。
