Analog Devices Inc. ADPL44001高壓線性穩壓器數據手冊

Analog Devices Inc. ADPL44001高壓線性穩壓器具有超低靜態電流，非常適用于工業和電池供電系統。ADPL44001線性穩壓器在4V至40V輸入電壓范圍內工作，提供高達100mA負載電流，空載時靜態電流僅為8μA。該器件在關斷時僅消耗0.9μA電流。輸出電壓可在0.6V至38V電壓范圍內調節。在整個溫度范圍內，反饋電壓精度為 ±2%。

數據手冊：*附件：Analog Devices Inc. ADPL44001高壓線性穩壓器數據手冊.pdf

開漏PGOOD引腳為系統提供電源良好信號，成功調節輸出電壓。該器件還包含使能引腳（EN），允許用戶打開或關閉零件。Analog Devices Inc. ADPL44001線性穩壓器具有熱關斷特性，裸片溫度超過+165°C時關斷器件。ADPL44001在-40°C至+125°C工業溫度范圍內工作，采用6引腳緊湊型TSOT或6引腳（3mmx3mm）TDFN封裝。

特性

在惡劣工業環境中可靠工作
- 內置輸出電壓監控，帶PGOOD引腳
- 高壓使能輸入
- 低靜態電流：8 μA
- 低壓差電壓：560 mV（100 mA時）
- 過載保護
- 過溫保護
- 寬環境工作溫度范圍：-40°C至+125°C，結溫范圍：-40°C至+150°C
易于使用
- 僅需四個外部元件
- 搭配小型4.7μF、0805輸出電容器可穩定工作
- 全陶瓷電容器、緊湊布局
減少線性穩壓器庫存數量
- 寬輸入電壓范圍：4 V至40 V
- 可調輸出電壓：0.6 V至38 V
- 負載電流能力：可高達100 mA
6引腳緊湊型TSOT或6引腳（3mmx3mm）TDFN封裝

應用

醫療和保健
電池供電設備
用于開關電源的后置穩壓器
家庭和樓宇自動化
電器
大型家用電器

典型應用電路

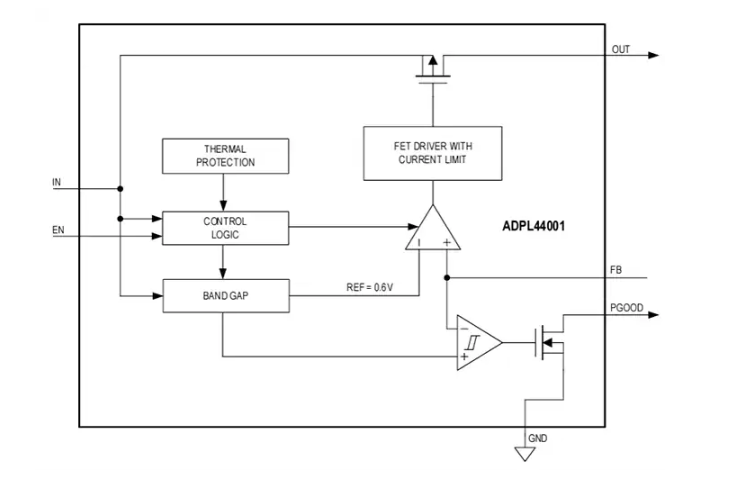

框圖
