LMR66430-EP 是一款小型 36V、3A、同步降壓 DC/DC 轉換器，采用增強型 HotRod QFN 封裝。這款易于使用的轉換器支持 2.7V 至 36V 的寬輸入電壓范圍（啟動后或運行后），瞬態電壓高達 42V。

LMR66430-EP 專為滿足始終在線應用的低待機功率要求而設計。自動模式在輕負載下運行時啟用頻率折返，從而實現高輕負載效率。脈寬調制 （PWM） 和脈沖頻率調制 （PFM） 模式之間的無縫過渡以及極低的 MOSFET 導通電阻確保在整個負載范圍內具有卓越的效率。控制架構 （峰值電流模式） 和功能集是具有最小輸出電容的超小設計尺寸的絕佳選擇。該器件采用雙隨機擴頻 （DRSS）、低 EMI 增強型 HotRod QFN 封裝和優化的引腳布局，可較大限度地減小輸入濾波器尺寸。MODE/SYNC 和 RT 引腳變體可用于設置或同步頻率，以避免噪聲敏感頻段。關鍵的高壓引腳之間有 NC 引腳，減少了引腳之間潛在的短路。LMR66430-EP 的豐富功能集旨在簡化各種工業終端設備的實施。
*附件：lmr66430-ep.pdf

特性

• 寬輸入電壓范圍
  • 3.35V 至 36V 上升沿
  • 2.7V 至 36V 下降沿
  • 42V 絕對最大值
• 集成 132mΩ 和 75mΩ MOSFET
• 針對低 EMI 要求進行了優化：
  • 雙隨機擴頻降低峰值發射
  • 引腳可選的 FPWM 模式可在輕負載下實現恒定頻率，并與 MODE/SYNC 引腳實現 FSW 同步
  • 可調 FSW：200kHz – 2.2MHz，帶 RT 引腳
• 微型設計尺寸和低組件成本：
  • 2.6mm × 2.6mm 增強型 HotRod? QFN 封裝，具有可潤濕側面和內部無鉛焊料
  • 內部控制回路補償

參數

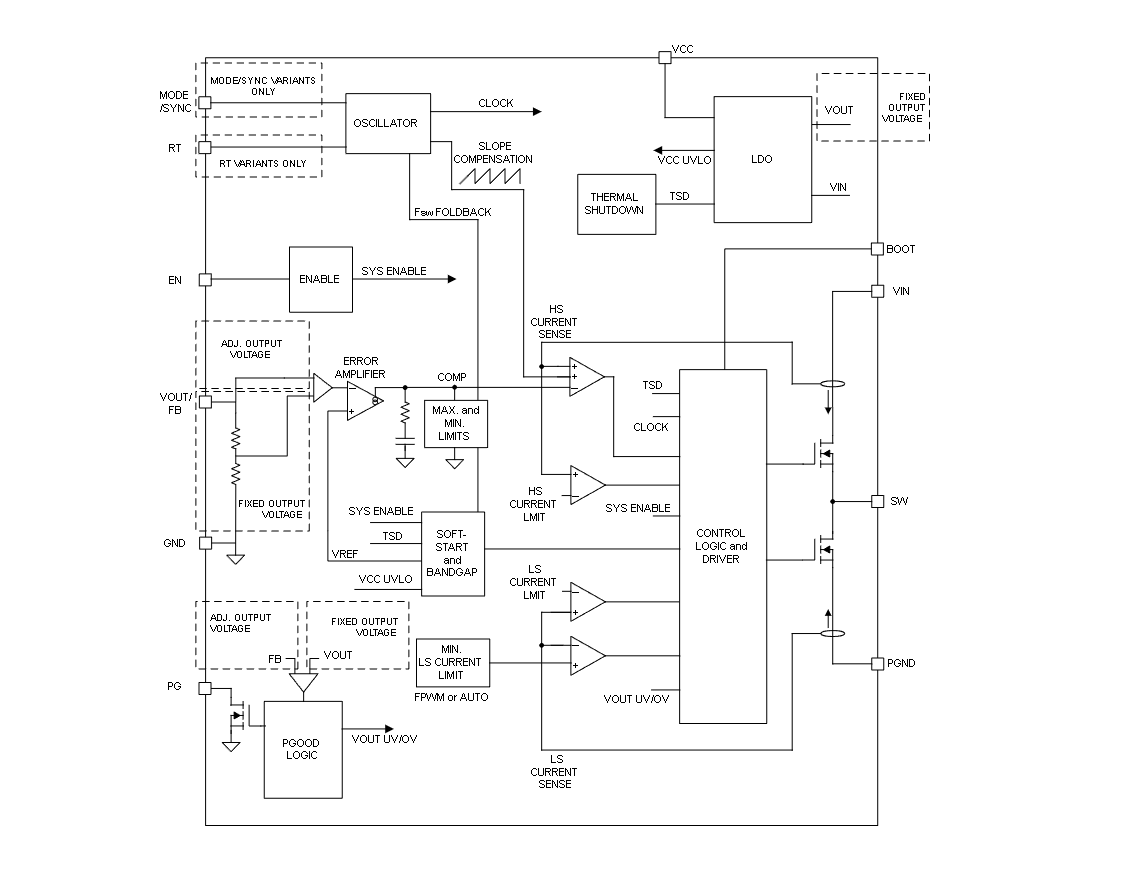

方框圖

1. 產品概述

LMR66430-EP是一款36V、3A的超小型同步降壓DC/DC轉換器，采用增強的HotRod? QFN封裝。該產品專為滿足低待機功耗要求而設計，適用于國防、航空航天、醫療、測試測量和電機驅動等領域。

2. 主要特性

• ?寬輸入電壓范圍?：支持3.35V至36V（上升沿）和2.7V至36V（下降沿）的輸入電壓，絕對最大值為42V。
• ?高效率?：集成132mΩ和75mΩ的MOSFET，結合自動模式和PFM/PWM模式，實現全負載范圍內的高效率。
• ?低EMI設計?：采用雙隨機擴頻（DRSS）技術，減少峰值發射，降低電磁干擾。
• ?小型封裝?：2.6mm × 2.6mm的封裝尺寸，降低PCB空間占用和成本。
• ?靈活同步與頻率調整?：支持通過MODE/SYNC引腳進行PFM/PWM模式選擇和外部時鐘同步，RT引腳可調整開關頻率。
• ?豐富的保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定等。

3. 應用領域

• ?國防與航空航天?：滿足嚴格的溫度和可靠性要求。
• ?醫療電子設備?：低待機功耗，適合便攜式醫療設備。
• ?測試與測量儀器?：需要高精度和穩定電源供應的場合。
• ?電機驅動?：為電機提供高效、穩定的電源。

4. 關鍵功能與特性

• ?自動模式?：輕載時自動降頻，提高輕載效率。
• ?PFM/PWM模式?：根據負載情況無縫切換，優化效率。
• ?內部環路補償?：簡化外部電路設計，加快開發速度。
• ?電源良好（PG）指示?：提供開漏輸出，用于系統復位或監控。
• ?軟啟動與恢復?：減少啟動時的浪涌電流，優化輸出電壓恢復特性。

5. 設計指南

• ?輸出電壓設置?：支持固定輸出電壓和可調輸出電壓，通過外部電阻分壓器設置。
• ?電感選擇?：根據輸出電流和開關頻率選擇合適的電感值，以優化紋波電流和效率。
• ?輸出電容選擇?：確保足夠的電容值以滿足負載瞬態響應和穩定性要求。
• ?布局與散熱?：優化PCB布局，減少寄生電感和電阻；提供足夠的散熱措施，確保設備在高溫環境下的可靠運行。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，可幫助用戶快速生成定制化的電源設計方案。
• ?技術支持?：TI的E2E支持論壇提供快速的技術幫助和文檔更新通知。
